La Biela del Motor: Corazón y Punto Débil

En el complejo universo de la mecánica automotriz, existen componentes que, aunque quizás no tan conocidos por el público general como el volante o los neumáticos, son absolutamente fundamentales para el funcionamiento del vehículo. Uno de ellos es la biela, una pieza que actúa como el nexo vital entre el pistón y el cigüeñal. Sin ella, la energía generada en la cámara de combustión no podría transformarse en el movimiento rotatorio que impulsa las ruedas de nuestro coche.

La biela es una barra articulada que soporta fuerzas extremas, tanto de compresión cuando el pistón desciende por la explosión del combustible, como de tensión cuando el pistón asciende y el cigüeñal tira de ella. Su diseño y fabricación son críticos para la durabilidad y eficiencia del motor. En este artículo, exploraremos qué es exactamente una biela, cómo se fabrica, los materiales utilizados, y sobre todo, por qué puede fallar y las graves consecuencias que esto acarrea.

¿Qué es y Cuál es la Función de una Biela?

La biela es un componente mecánico que conecta el pistón con el cigüeñal en un motor de combustión interna. Su función principal es convertir el movimiento lineal y alternativo del pistón, generado por la expansión de los gases de la combustión, en el movimiento de rotación del cigüeñal.

Imagina el motor como una máquina que aprovecha pequeñas explosiones controladas. Cada explosión empuja el pistón hacia abajo dentro de su cilindro. La biela, unida por un extremo al pistón y por el otro al cigüeñal, es la encargada de transmitir esa fuerza descendente para hacerlo girar. A medida que el cigüeñal gira, la biela también guía al pistón de vuelta hacia arriba para el siguiente ciclo (admisión, compresión, escape). Es un baile constante de fuerzas y movimientos precisos.

Hay tantas bielas como cilindros tenga el motor. En un motor de cuatro cilindros en línea, habrá cuatro bielas. En un motor V6, habrá seis, y así sucesivamente. Su tamaño varía en función de la cilindrada del motor; a mayor cilindrada, generalmente mayores serán sus componentes, incluida la biela.

Partes Principales y su Conexión

Una biela típica de motor de combustión interna consta de tres partes principales:

• Pie de Biela (Small End): Es el extremo más pequeño de la biela. Se conecta al pistón mediante un pasador llamado bulón (o 'piston pin' / 'wrist pin' en inglés). Esta conexión permite que el pie de biela pivote libremente con respecto al pistón a medida que la biela cambia de ángulo durante el movimiento del cigüeñal.
• Cuerpo de Biela (Rod): Es la sección central que une el pie y la cabeza. Su diseño (a menudo en forma de 'I' o 'H' en sección transversal) está optimizado para ser lo más ligero posible sin sacrificar la resistencia necesaria para soportar las enormes fuerzas de compresión y tensión.
• Cabeza de Biela (Big End): Es el extremo más grande y robusto. Se conecta a la muñequilla del cigüeñal (el 'crankpin'). Generalmente, esta conexión se realiza a través de un cojinete de fricción (casquillo de biela) que reduce la fricción y permite la rotación suave alrededor de la muñequilla. En muchos motores, la cabeza de biela es partida en dos mitades que se atornillan alrededor de la muñequilla del cigüeñal.

La forma en que la cabeza de biela se une a la muñequilla del cigüeñal es crucial. Los casquillos de biela requieren una lubricación constante y adecuada proporcionada por el sistema de aceite del motor para evitar el desgaste excesivo y el fallo catastrófico. Algunos motores más pequeños pueden usar cojinetes de elementos rodantes, lo que a veces permite un diseño de biela de una sola pieza, requiriendo que el cigüeñal se ensamble a través de ella.

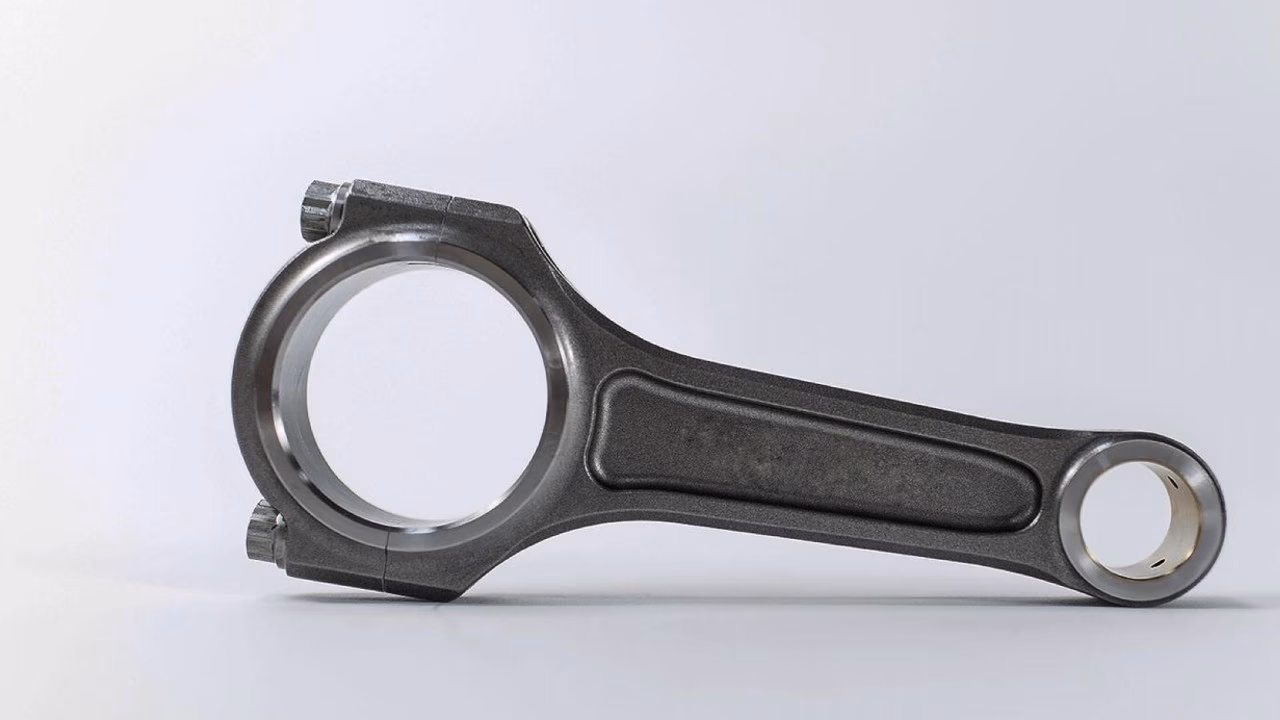

Materiales Utilizados en la Fabricación de Bielas

La elección del material para fabricar una biela depende en gran medida de la aplicación y el rendimiento esperado del motor. La biela debe ser increíblemente resistente para soportar las repetidas cargas de compresión y tensión, pero también lo suficientemente ligera para minimizar las fuerzas de inercia a altas revoluciones.

Los materiales más comunes incluyen:

• Acero al Carbono: Es un material muy utilizado en la producción masiva de motores automotrices debido a su buena relación resistencia-coste.
• Acero Microaleado: Ofrece propiedades mecánicas mejoradas en comparación con el acero al carbono estándar, a menudo utilizado también en producción en masa.
• Metal Sinterizado con Base de Hierro: Una opción para aplicaciones de menor rendimiento o donde se busca una fabricación más económica.
• Hierro Fundido Grafito Esferoidal: Otro material que puede ser utilizado, especialmente en aplicaciones menos exigentes.
• Bielas Forjadas: En aplicaciones de alto rendimiento o motores de competición, las bielas suelen ser forjadas a partir de aceros de alta resistencia. El proceso de forjado alinea la estructura granular del metal, confiriéndole una resistencia superior a la fatiga.
• Bielas Mecanizadas a partir de Bloque ('Billet'): Para las aplicaciones más extremas, las bielas pueden ser mecanizadas completamente a partir de un bloque sólido de metal (generalmente acero de alta calidad o aleaciones especiales). Este proceso permite un control dimensional y de tolerancia muy preciso, aunque es más costoso.
• Aleaciones de Aluminio (T6-2024 o T651-7075): Utilizadas en algunas aplicaciones donde la ligereza es una prioridad (por ejemplo, en competición). Ofrecen buena absorción de impactos, pero suelen tener una menor durabilidad a largo plazo en comparación con el acero en motores de calle.
• Titanio: Es una opción muy costosa pero extremadamente ligera y resistente. Se utiliza en motores de competición de élite donde la reducción de peso es crítica.
• Hierro Fundido: En aplicaciones de muy bajo rendimiento, como scooters, se puede utilizar hierro fundido por su bajo coste.

La selección del material y el proceso de fabricación es un equilibrio delicado entre resistencia, peso, coste y durabilidad, adaptado a las especificaciones de cada motor.

Procesos de Fabricación: Forjado, Fundición y Mecanizado

La fabricación de una biela es un proceso que requiere precisión y control para asegurar que la pieza final cumpla con las exigencias de resistencia y durabilidad que operará dentro de un motor.

Los procesos más comunes para dar forma inicial a la biela son el forjado y la fundición. Aunque la información detallada sobre la fundición no está disponible aquí, podemos describir el proceso de forjado:

El forjado implica dar forma al metal (generalmente acero) mediante la aplicación de fuerzas de compresión. El metal se calienta a una alta temperatura para hacerlo más maleable y luego se moldea. Esto se puede hacer de varias maneras:

• Forjado con Martillo: Se golpea el metal calentado con un martillo (mecánico o hidráulico) para que tome la forma deseada, a menudo utilizando troqueles.
• Forjado con Prensa: Se utiliza una prensa para comprimir el metal entre dos troqueles, forzándolo a llenar la cavidad con la forma de la biela.
• Forjado de Polvos: Implica la compactación de polvos metálicos en la forma aproximada de la biela, seguido de sinterización (calentamiento a alta temperatura sin llegar a fundir) y a veces un proceso de forjado posterior para densificar el material.

El forjado es un proceso preferido para bielas de alto rendimiento porque mejora la estructura granular del metal, haciéndolo más fuerte y resistente a la fatiga en comparación con la fundición.

La fundición, aunque mencionada como un proceso, típicamente produce piezas con una estructura menos densa y alineada que el forjado, por lo que suele reservarse para aplicaciones de menor exigencia.

Después de la forma inicial (forjada o fundida), las bielas pasan por procesos de mecanizado. Se realizan operaciones de corte y rectificado para lograr las dimensiones finales precisas, especialmente en las superficies de los cojinetes (pie y cabeza de biela) y los agujeros para el bulón y los tornillos de la cabeza de biela. La precisión en estas etapas es crítica para asegurar un funcionamiento correcto y la longevidad de la biela y los componentes adyacentes.

Para las bielas mecanizadas a partir de bloque ('billet'), el proceso es casi enteramente de mecanizado de precisión a partir de una pieza sólida de material de alta calidad.

¿Por Qué Falla una Biela? Causas Comunes

Una biela está sometida a cargas cíclicas enormes y, a pesar de su robustez, puede fallar. Una avería en la biela es una de las fallas mecánicas más graves y costosas que puede sufrir un motor, a menudo resultando en la destrucción total del mismo. El fallo de la biela es popularmente conocido como 'romper biela' o 'sacar una biela por el costado'.

La causa principal y más común del fallo de una biela está relacionada con problemas en la combustión y la sincronización del motor:

• Sincronización Incorrecta de la Distribución o Encendido: Si la distribución (correa o cadena) se desfasa, o si el sistema de encendido (bujías) o inyección de combustible falla, la explosión en el cilindro puede ocurrir en el momento equivocado.
• Picado de Biela (Detonación o Autoignición): Esto ocurre cuando la mezcla de aire y combustible se enciende de forma incontrolada y prematura antes de que la bujía salte la chispa, o cuando la chispa ocurre demasiado pronto. Si la explosión sucede mientras el pistón aún está subiendo (antes de llegar al Punto Muerto Superior - PMS), la fuerza de la explosión se opone al movimiento ascendente del pistón y la biela. Esta colisión de fuerzas genera una presión brutal sobre la biela, que no está diseñada para soportarla en esa dirección y momento. El resultado es que la biela se dobla o, en casos severos, se rompe. El uso de combustible de octanaje incorrecto (menor al requerido) es una causa común del picado de biela.

Otras causas, aunque menos frecuentes, incluyen:

• Entrada de Agua al Motor: El agua no se comprime de la misma manera que el aire o la mezcla de combustible. Si una cantidad significativa de agua entra en la cámara de combustión (por ejemplo, al pasar por un charco profundo que moja el filtro de aire, o por un error al repostar AdBlue en el depósito de combustible), el pistón intenta comprimir el agua. Esta resistencia hidráulica genera una fuerza inmensa sobre la biela, casi garantizando que se doblará.
• Fallo de Lubricación: Los casquillos de la cabeza de biela requieren lubricación constante. Si hay una falla en el sistema de lubricación (bajo nivel de aceite, bomba de aceite defectuosa, aceite degradado, filtro de aceite obstruido), los casquillos se sobrecalientan, se desgastan rápidamente y pueden griparse a la muñequilla del cigüeñal. La fricción y el calor extremos pueden debilitar y llevar al fallo de la biela.
• Sobre-revolucionar el Motor: Llevar el motor constantemente a regímenes muy altos (zona roja del cuentarrevoluciones) somete las bielas a fuerzas de inercia extremadamente elevadas en cada ciclo. Aunque están diseñadas para soportar altas cargas, el estrés repetido y excesivo puede llevar a la fatiga del material y, eventualmente, a la rotura.
• Instalación Incorrecta: Un montaje inadecuado durante una reparación, como no apretar los tornillos de la cabeza de biela al par especificado por el fabricante, puede causar que la biela se afloje y falle.

El fallo de una biela puede ser un evento súbito y catastrófico, a menudo sin previo aviso más allá de los síntomas que describiremos a continuación.

Consecuencias de una Biela Dañada

Las consecuencias de tener una biela dañada varían dependiendo de si solo está doblada o si se ha roto, pero en ambos casos, la situación es grave y requiere atención inmediata.

• Si la Biela se Dobla: Una biela doblada ya no tiene la longitud correcta ni la alineación perfecta. Aunque el motor podría seguir funcionando, lo hará de forma irregular. La principal preocupación es que el pistón ya no alcanza su posición correcta en el cilindro. En su movimiento ascendente, el pistón podría chocar con las válvulas de admisión o escape (si el motor es de interferencia), dañándolas y potencialmente a las guías de válvula y asientos. Un ligero doblez puede causar desequilibrio y vibraciones severas.
• Si la Biela se Rompe: Este es el escenario más destructivo. Una biela rota se convierte en un proyectil dentro del motor. La cabeza de biela, liberada de la muñequilla del cigüeñal, puede golpear con fuerza las paredes del bloque motor, a menudo perforándolo y saliendo hacia el exterior (de ahí la expresión 'sacar una biela'). Fragmentos metálicos de la biela rota y otras partes dañadas se esparcen por todo el interior del motor. Estas virutas metálicas contaminan el aceite y son transportadas por el sistema de lubricación, causando daños por abrasión severos a casi todas las piezas lubricadas: casquillos de cigüeñal, árboles de levas, taqués, camisas de cilindros, pistones y aros. El filtro de aceite y la rejilla de la bomba de aceite atraparán las partículas más grandes, pero las más pequeñas circularán libremente, actuando como una lija dentro del motor. En la gran mayoría de los casos, una biela rota implica la necesidad de reemplazar el motor completo, ya que el bloque motor suele quedar irreparablemente dañado.

Además del daño directo a la biela y el bloque, el sobreesfuerzo causado por una biela fallando o una sincronización incorrecta puede dañar el propio cigüeñal, que, aunque muy resistente, puede deformarse o dañarse en sus muñequillas.

Síntomas de que una Biela Está en Mal Estado

Detectar a tiempo un problema en la biela puede ser difícil, ya que a menudo los síntomas aparecen cuando el daño ya es significativo. Sin embargo, hay señales de advertencia a las que debemos prestar atención:

• Ruido Anormal (Golpeteo o Claqueteo): El síntoma más característico de una biela dañada es un fuerte ruido metálico, a menudo descrito como un 'golpeteo', 'martilleo' o 'claqueteo', que proviene del motor. Este ruido suele ser más notorio al acelerar, ya que las fuerzas sobre la biela aumentan. Puede ser el sonido del pie o la cabeza de biela golpeando algo dentro del cilindro o en el cárter, o el sonido de un casquillo de biela dañado.
• Pérdida de Potencia: Si una biela está doblada o un casquillo está muy dañado, el cilindro afectado perderá compresión y no generará la potencia esperada. Esto se traducirá en una notable falta de potencia general del motor, especialmente bajo carga.
• Vibraciones: Una biela dañada desequilibra el motor. Esto puede manifestarse como vibraciones inusuales que se sienten en el volante, el asiento o el cuerpo del vehículo.
• Luz de Advertencia de Presión de Aceite: Un casquillo de biela severamente desgastado o dañado puede causar una caída en la presión del aceite en el motor, lo que activará la luz de advertencia en el tablero. Ignorar esta luz puede tener consecuencias fatales para el motor.

Ante cualquiera de estos síntomas, especialmente el ruido metálico, es crucial detener el motor lo antes posible y no intentar conducirlo. Continuar operando un motor con una biela dañada casi siempre agravará el daño hasta el punto de destrucción total.

¿Se Puede Reparar una Biela Dañada?

Lamentablemente, la respuesta corta es no. Una biela, una vez que ha sufrido daño estructural, ya sea que esté doblada o rota, no se puede reparar de manera fiable. Su integridad y dimensiones precisas son vitales para el funcionamiento seguro del motor. Cualquier intento de enderezar una biela doblada o soldar una rota resultaría en una pieza debilitada que fallaría nuevamente, probablemente con consecuencias aún peores.

La única solución cuando se diagnostica una biela dañada es reemplazarla por una nueva. Sin embargo, el proceso no se limita a simplemente cambiar la biela afectada. Dado que una biela dañada a menudo indica un problema subyacente (como la sincronización) y puede haber causado daños colaterales, es imprescindible realizar una inspección exhaustiva de otros componentes internos del motor.

Al abrir el motor, el mecánico deberá revisar:

• El Cigüeñal: Las muñequillas donde se conectan las bielas deben ser inspeccionadas por desgaste, rayones o deformaciones. Si el daño es leve y está dentro de las tolerancias del fabricante, el cigüeñal podría ser rectificado. Si el daño es severo, el cigüeñal deberá ser reemplazado.
• Los Pistones: El pistón asociado a la biela dañada debe ser revisado por daños (por ejemplo, si chocó con una válvula) y el alojamiento del bulón. A menudo, se recomienda reemplazar el pistón afectado y su bulón.
• Los Casquillos de Biela y Cigüeñal: Todos los casquillos deben ser reemplazados, ya que el metal dañado o la falta de lubricación pueden haber afectado a otros casquillos en el motor.
• Las Camisas de los Cilindros: Deben ser inspeccionadas por rayones o desgaste excesivo causado por virutas metálicas.
• Otros Componentes del Tren Alternativo y Distribución: Dependiendo de la causa original del fallo (por ejemplo, un problema de distribución), otras piezas como válvulas, guías, asientos, árboles de levas, taqués, e incluso la propia distribución, pueden necesitar ser revisadas y reemplazadas o reparadas.

Debido a la complejidad de abrir y reconstruir un motor, y al coste de las piezas de repuesto (bielas, pistones, casquillos, y potencialmente cigüeñal o válvulas), la reparación de una biela dañada es un proceso costoso. El precio puede variar significativamente dependiendo del tipo de motor y el alcance del daño, pero como referencia, puede ascender fácilmente a varios miles de euros, lo que a veces hace que la sustitución completa del motor sea una opción a considerar, especialmente en vehículos de mayor edad.

Prevención: Cuidando tus Bielas

Aunque no podemos eliminar por completo el riesgo de una avería, sí podemos tomar medidas significativas para reducir la probabilidad de que una biela falle prematuramente. La clave está en el mantenimiento y una conducción adecuada:

• Mantenimiento Regular y a Tiempo: Sigue estrictamente el programa de mantenimiento recomendado por el fabricante de tu vehículo. Esto incluye, de forma crucial, los cambios de aceite y filtro de aceite en los intervalos especificados. Un aceite limpio y en buen estado asegura una lubricación adecuada de los casquillos de biela, previniendo el desgaste que puede llevar al fallo. También es importante revisar y reemplazar el filtro de aire para evitar la entrada de contaminantes al motor.
• Utilizar el Combustible Correcto: Siempre utiliza el tipo y octanaje de combustible recomendado por el fabricante. Un octanaje inferior al requerido puede provocar el temido picado de biela (detonación), que es una causa principal de daño estructural en la biela.
• Evitar el Sobre-revolucionar el Motor: No circules habitualmente en la zona roja del cuentarrevoluciones. Las altas RPM someten las bielas a cargas de inercia extremas que pueden fatigarlas con el tiempo. Una conducción suave y dentro de los límites normales de funcionamiento del motor es la mejor manera de prolongar la vida útil de sus componentes internos.
• Prestar Atención a los Síntomas: Si notas ruidos extraños (especialmente un golpeteo metálico), pérdida de potencia o vibraciones inusuales, haz que revisen el motor de inmediato. Detener el motor al primer síntoma puede, en algunos casos, limitar el daño.
• Evitar la Entrada de Agua: No intentes pasar por charcos o zonas inundadas cuya profundidad desconozcas. Una pequeña cantidad de agua aspirada por el motor puede ser suficiente para causar daños graves. Asegúrate también de repostar los fluidos (combustible, AdBlue si aplica) en los depósitos correctos.
• Confía en Profesionales: Realiza las reparaciones y el mantenimiento en talleres de confianza con mecánicos cualificados que utilicen repuestos de calidad. Una instalación incorrecta puede ser tan perjudicial como la falta de mantenimiento.

Cuidar la biela es, en esencia, cuidar el corazón de tu motor. Un mantenimiento preventivo adecuado es la mejor inversión para evitar una de las averías más costosas y destructivas que existen en el mundo del automóvil.

Preguntas Frecuentes sobre las Bielas

Aquí respondemos algunas preguntas comunes sobre las bielas de motor:

¿Qué es exactamente el 'picado de biela'?

El picado de biela, también conocido como detonación o autoignición, es un fenómeno en el que la mezcla de aire y combustible en el cilindro se enciende de forma incontrolada antes de que la bujía salte la chispa, o en el momento incorrecto. Esto crea una onda de presión que choca contra el pistón cuando aún está subiendo, generando una fuerza opuesta al movimiento normal y pudiendo doblar o romper la biela.

¿Cómo se conecta una biela al pistón y al cigüeñal?

El extremo más pequeño de la biela (pie de biela) se conecta al pistón mediante un pasador llamado bulón. El extremo más grande (cabeza de biela) se conecta a la muñequilla del cigüeñal, generalmente utilizando casquillos de fricción para permitir la rotación suave.

¿Cuál es la función principal de una biela?

La función principal de la biela es transmitir la fuerza generada por la expansión de los gases de la combustión en el pistón al cigüeñal, convirtiendo así el movimiento lineal y alternativo del pistón en el movimiento de rotación del cigüeñal. También debe soportar las fuerzas de tensión cuando el pistón asciende.

¿De qué materiales se fabrican las bielas?

Las bielas se fabrican de diversos materiales, incluyendo acero al carbono, acero microaleado, metal sinterizado, hierro fundido con grafito esferoidal, aleaciones de aluminio, titanio, y pueden ser forjadas o mecanizadas a partir de bloques sólidos (billet) para aplicaciones de alto rendimiento.

¿Se puede reparar una biela si está dañada?

No, una biela doblada o rota no se puede reparar de forma fiable. Debe ser reemplazada por una pieza nueva. Además, es necesario inspeccionar y posiblemente reemplazar otros componentes del motor que puedan haber sufrido daños colaterales.

¿Cuánto cuesta arreglar una biela rota?

El coste de arreglar una biela rota es muy elevado, ya que implica desmontar gran parte del motor, reemplazar la biela y, a menudo, otras piezas dañadas como pistones, casquillos e incluso el cigüeñal. El precio puede ascender a varios miles de euros, haciendo que en muchos casos sea más económico reemplazar el motor completo.

¿Cómo puedo evitar que mi biela se dañe?

Las mejores formas de prevenir daños en la biela son realizar el mantenimiento del motor según las recomendaciones del fabricante (especialmente cambios de aceite y filtros), usar siempre el combustible del octanaje correcto, evitar sobre-revolucionar el motor, no pasar por zonas inundadas y atender de inmediato cualquier ruido o síntoma anormal en el motor.

""
