¿Qué Son los Cilindros de un Motor?

El motor de combustión interna, una pieza fundamental en la historia del automóvil, alberga en su interior componentes vitales para su funcionamiento. Entre ellos, los cilindros juegan un papel principal. Pero, ¿qué son exactamente y por qué son tan importantes en un coche?

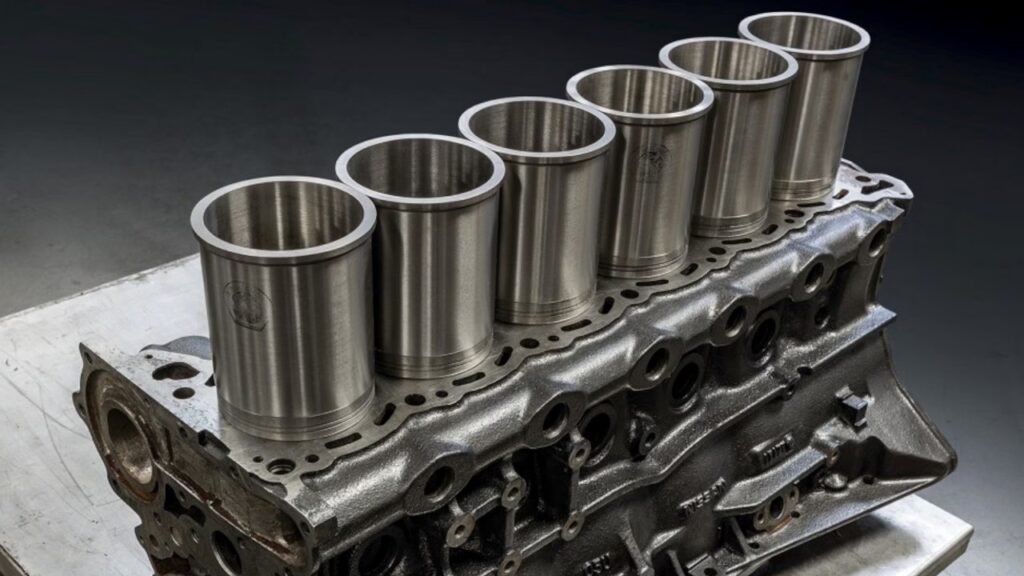

En términos sencillos, los cilindros de un motor son cámaras donde se produce la combustión del combustible. Es aquí donde la mezcla de aire y gasolina explota, generando la energía necesaria para mover los pistones, que a su vez mueven el cigüeñal y, finalmente, las ruedas del vehículo. La cantidad de cilindros y su disposición influyen directamente en características como la potencia, la suavidad de funcionamiento, el tamaño y el peso del motor.

Tipos de Configuración de Cilindros

Desde los albores del motor de combustión interna, los fabricantes han experimentado con diversas formas de organizar los cilindros para optimizar el rendimiento, el espacio y la eficiencia. Las configuraciones más comunes que encontramos hoy en día son:

Motores en Línea (L)

Esta es una de las disposiciones más antiguas y sencillas. Los cilindros están alineados uno tras otro en una única fila recta. Los motores de 4 cilindros en línea (L4) son extremadamente populares debido a su tamaño compacto y peso ligero. Esto los hace ideales para una amplia variedad de vehículos y plataformas de transmisión. Una ventaja notable de los motores en línea, especialmente los de 4 cilindros, es que suelen generar menos vibraciones en comparación con otros diseños básicos, contribuyendo a una conducción más suave y confortable.

Motores en V (V)

En esta configuración, los cilindros están dispuestos en dos bancadas inclinadas, formando una 'V'. Esta disposición permite alojar un mayor número de cilindros (comúnmente 6, 8, 10 o 12) en un espacio longitudinal más reducido en comparación con un motor en línea equivalente. Por ejemplo, un motor V6 es significativamente más compacto que un L6, lo que facilita su instalación en diversos chasis y puede reducir los costos de fabricación. Los motores V8, siguiendo la misma lógica pero con dos cilindros adicionales, suelen ofrecer considerablemente más potencia. La menor longitud es una de las mayores ventajas de los motores en V, aunque suelen ser más anchos y pueden tener un centro de gravedad más alto que los motores planos.

Motores Planos (Boxer)

También conocidos como motores Boxer, en esta disposición los cilindros están colocados horizontalmente en bancadas opuestas, quedando los pistones enfrentados. Los motores planos suelen utilizar cuatro o seis cilindros. Una característica distintiva de esta configuración es que reduce significativamente el centro de gravedad del vehículo en comparación con los motores en línea o en V. Esto se traduce en un manejo mucho más ágil, una mayor estabilidad en curvas y, al igual que los motores en línea bien diseñados, menos vibración percibida por el conductor.

El Motor de 4 Cilindros en Línea: Un Análisis Detallado

El motor de 4 cilindros en línea es, sin duda, el más extendido en la industria automotriz, especialmente en vehículos de gama económica y media. Su popularidad se debe a una combinación de factores que lo hacen muy eficiente y rentable.

Cilindrada y Potencia

La cilindrada total de un motor (el volumen combinado de todos los cilindros) está directamente relacionada con su potencial de potencia. En un motor de 4 cilindros, la cilindrada varía típicamente entre 1.0 y 2.5 litros, aunque históricamente y en aplicaciones específicas (como camiones diésel o motores de competición) se han visto cilindradas mayores. A mayor cilindrada (manteniendo otros factores constantes), generalmente se obtiene más potencia y par motor.

Equilibrio y Suavidad

Comparado con motores de uno o dos cilindros, el L4 es mucho más suave. Su principal ventaja en este aspecto es la ausencia de vibraciones de balanceo primarias y la no necesidad de contrapesos complejos para el equilibrio primario. Esto se debe a que los pistones se mueven en parejas: mientras dos suben, los otros dos bajan simultáneamente. Esta sincronización simple facilita que el motor cambie de régimen rápidamente, lo que contribuye a un carácter ágil.

Sin embargo, el motor L4 no es perfecto en términos de equilibrio. A pesar de su buen equilibrio primario, presenta un desequilibrio dinámico secundario a altas revoluciones. Esto ocurre porque el movimiento del pistón no es perfectamente simétrico: debido a la geometría de la biela y el cigüeñal, la aceleración y desaceleración del pistón son mayores en la mitad superior de la carrera que en la inferior. Como los pistones se mueven en parejas (dos subiendo, dos bajando), esta diferencia de aceleración crea una fuerza desequilibrada que causa una vibración ascendente y descendente a una frecuencia del doble de la velocidad de giro del cigüeñal.

La intensidad de esta vibración secundaria depende de varios factores: la masa oscilante (el peso de los pistones y bielas), la relación entre la longitud de la biela y la carrera del pistón, y la velocidad de giro del motor (la fuerza de desequilibrio aumenta exponencialmente con la velocidad). Por ello, motores L4 pequeños con pistones ligeros o aquellos que operan a bajas revoluciones muestran poco este efecto. Sin embargo, en motores de mayor cilindrada (superiores a 2.0 litros) o aquellos diseñados para alcanzar altas revoluciones, esta vibración secundaria puede ser notable y molesta.

Uso de Ejes de Equilibrado

Para mitigar el desequilibrio secundario en motores L4 de mayor tamaño o alto rendimiento, se recurre al uso de ejes de equilibrado. El sistema más conocido fue inventado por Frederick Lanchester en 1911. Consiste en dos ejes que giran en direcciones opuestas al doble de la velocidad del cigüeñal. Estos ejes llevan contrapesos que generan fuerzas opuestas a la vibración secundaria generada por los pistones, cancelándola eficazmente.

En la década de 1970, Mitsubishi Motors patentó una mejora a este sistema, posicionando los ejes a diferentes alturas para contrarrestar también la vibración rotacional generada por el movimiento lateral de las bielas. Esta tecnología fue licenciada por varios fabricantes importantes como Porsche, Fiat, Saab y Chrysler, demostrando su efectividad.

Aunque muchos motores L4 de menos de 2.0 litros confían en soportes de motor elásticos para amortiguar la vibración, la mayoría de los L4 modernos de mayor cilindrada incorporan ejes de equilibrado para ofrecer un mayor nivel de suavidad.

Fases de Empuje y Entrega de Potencia

En un motor de cuatro tiempos, cada cilindro realiza una carrera de potencia (explosión) cada dos vueltas del cigüeñal. En un motor L4, con cuatro cilindros, teóricamente se podría tener una carrera de potencia cada media vuelta (180 grados) del cigñal. Sin embargo, la disposición más común de los cigüeñales en L4 hace que los cilindros trabajen en parejas desfasadas 180°, lo que significa que la fase de explosión de un cilindro termina justo antes de que comience la del siguiente cilindro en la secuencia de encendido.

Esto resulta en una entrega de potencia que no es completamente continua, sino que presenta pequeñas pausas entre las explosiones. Esta entrega pulsante de potencia se percibe como vibración torsional. En motores con más cilindros (como L6, V6, V8, etc.), las carreras de potencia se superponen, es decir, la explosión de un cilindro comienza antes de que termine la del anterior. Esta superposición suaviza enormemente la entrega de potencia y reduce la vibración torsional, razón por la cual los motores con más cilindros se asocian generalmente con vehículos más lujosos y de mayor rendimiento.

Ventajas Clave del Motor L4

Las ventajas del motor de 4 cilindros lo han convertido en la columna vertebral de la industria automotriz global:

• Economía: Son generalmente más económicos de fabricar, usar (menor consumo de combustible) y mantener.
• Tamaño y Peso: Un bloque L4 de aleación es pequeño, compacto y ligero. Esto contribuye a disminuir el peso total del vehículo, mejorando la eficiencia de combustible y el manejo. Su ligereza también facilita las tareas de mantenimiento y reparación.
• Eficiencia Mecánica: Tienen menos componentes móviles (pistones, bielas, rodamientos) que motores con más cilindros, lo que resulta en menores pérdidas por fricción a velocidades de giro comparables.
• Simplicidad de Mantenimiento: Al tener una única culata (a diferencia de los motores en V que tienen dos), el mantenimiento de componentes como la junta de culata o el árbol de levas es más sencillo y económico.
• Fiabilidad: La menor complejidad mecánica y menos puntos de fricción pueden contribuir a una mayor fiabilidad general.

Si bien a menudo operan a regímenes de giro más altos para igualar la potencia de motores más grandes, su eficiencia inherente y bajo peso los mantienen como una opción muy atractiva.

Aplicaciones del Motor de 4 Cilindros en Línea

La versatilidad del motor L4 le ha permitido ser utilizado en una amplísima gama de vehículos a lo largo de la historia:

Automóviles

Son el motor más común en coches compactos, subcompactos, sedanes medianos y muchos SUVs. Desde los vehículos más económicos hasta algunos deportivos ligeros, el L4 ofrece un balance ideal entre rendimiento y eficiencia.

Motocicletas

El L4 también tiene una rica historia en el mundo de las dos ruedas. Los primeros ejemplos datan de principios del siglo XX. Sin embargo, se popularizaron enormemente a partir de la década de 1970 con modelos icónicos como la Honda CB750. Hoy en día, es la configuración más común en motocicletas deportivas y de calle de media y alta cilindrada, ofreciendo una combinación de rendimiento, suavidad (a altas revoluciones) y una banda sonora característica.

Camiones

Aunque los camiones más grandes suelen usar motores diésel de 6 o más cilindros, los motores L4 también se encuentran en camiones ligeros y comerciales, especialmente en versiones diésel de mayor cilindrada (hasta 5-6 litros) donde el par a bajas revoluciones es crucial. También se han utilizado en vehículos utilitarios y tractores compactos.

Tabla Comparativa de Configuraciones Comunes

Preguntas Frecuentes sobre Cilindros de Motor

¿Qué significa que un carro tenga 4 cilindros?

Significa que el motor de ese carro tiene cuatro cámaras de combustión (cilindros) donde se produce la energía. La mayoría de los carros con 4 cilindros utilizan la configuración en línea (L4). Esto implica que suelen ser vehículos más eficientes en consumo de combustible y con costos de mantenimiento más bajos, ideales para uso diario.

¿Por qué algunos coches tienen más cilindros?

Los coches con más cilindros (6, 8, 10, 12) generalmente ofrecen más potencia y par motor, ya que pueden realizar más explosiones por unidad de tiempo o manejar una mayor cilindrada total. Además, un mayor número de cilindros permite una entrega de potencia más suave y continua debido a la superposición de las fases de explosión, reduciendo vibraciones y mejorando la experiencia de conducción en vehículos de gama alta o deportivos.

¿Los motores con más cilindros son siempre mejores?

No necesariamente. Depende de las prioridades. Más cilindros suelen significar más potencia y suavidad, pero también implican mayor tamaño, peso, mayor consumo de combustible y costos de mantenimiento más altos. Un motor de 4 cilindros puede ser la opción ideal para quien busca eficiencia, economía y fiabilidad en un paquete compacto.

¿Los cilindros se desgastan?

Sí, con el tiempo y el uso, las paredes internas de los cilindros, los pistones y los aros de pistón sufren desgaste. Un mantenimiento adecuado, como cambios de aceite regulares y a tiempo, es crucial para minimizar este desgaste y prolongar la vida útil del motor.

Comprender el papel de los cilindros y sus diferentes configuraciones nos ayuda a apreciar la ingeniería detrás de cada vehículo y a entender por qué un coche se comporta de cierta manera. Son, sin duda, el corazón latente que impulsa nuestra movilidad diaria.
