Cómo Funciona una Caja de Cambios Manual

La transmisión de un automóvil es un componente esencial en el sistema de propulsión, encargada de transferir la potencia generada por el motor hacia las ruedas. Sin ella, el motor giraría constantemente a una velocidad inútil, incapaz de mover el vehículo o de mantener una velocidad constante de manera eficiente. Existen, a grandes rasgos, dos tipos principales de transmisiones: las automáticas y las manuales. En este artículo, nos centraremos en desgranar el funcionamiento de las cajas de cambios manuales, un sistema que otorga al conductor un control directo sobre la entrega de potencia.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Una caja de cambios, ya sea manual o automática, cumple una función fundamental: permite que la relación de transmisión entre las ruedas motrices y el motor se ajuste a medida que el coche acelera o reduce su velocidad. Cuando un vehículo está detenido, la transmisión desconecta el motor de las ruedas para que el motor pueda seguir funcionando al ralentí sin que las ruedas se muevan. Además, las transmisiones facilitan una aceleración rápida desde parado y permiten que el motor funcione a un régimen más bajo y eficiente mientras el vehículo circula a velocidades constantes, lo que reduce el desgaste del motor.

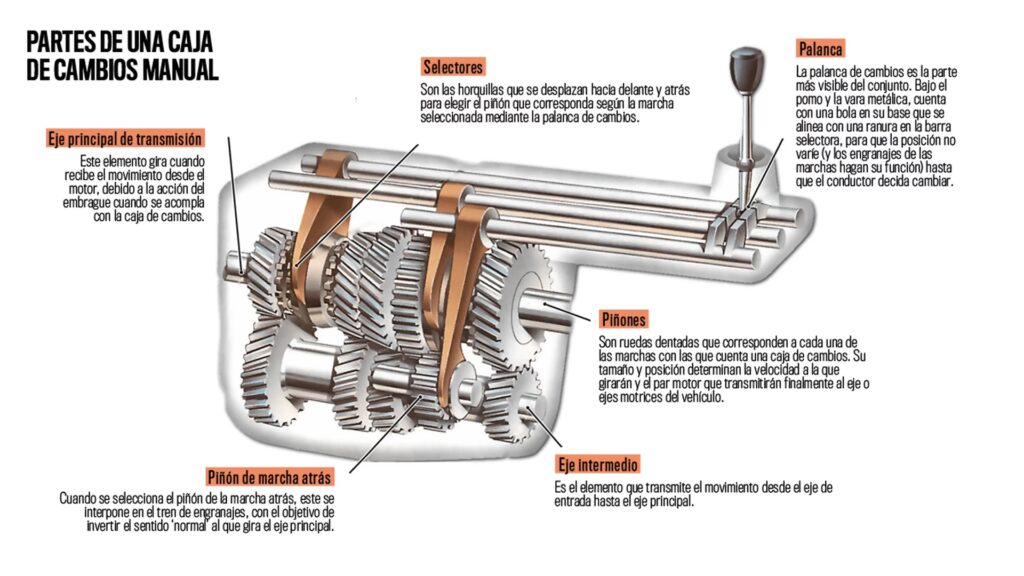

El Mecanismo de la Transmisión Manual

Las transmisiones manuales exigen la participación activa del conductor para cambiar de marcha, utilizando el pedal del embrague y la palanca de cambios. Estas transmisiones están compuestas fundamentalmente por un conjunto de engranajes dispuestos a lo largo de un par de ejes principales: el eje de entrada y el eje de salida.

El eje de entrada recibe el movimiento directamente del motor (a través del embrague), mientras que el eje de salida transmite ese movimiento, ya modificado en velocidad y par, hacia las ruedas. Dentro de la caja, una serie de engranajes de diferentes tamaños están montados en estos ejes. La selección de diferentes pares de engranajes permite obtener distintas relaciones de transmisión, lo que se traduce en las diferentes marchas (primera, segunda, tercera, etc., y la marcha atrás).

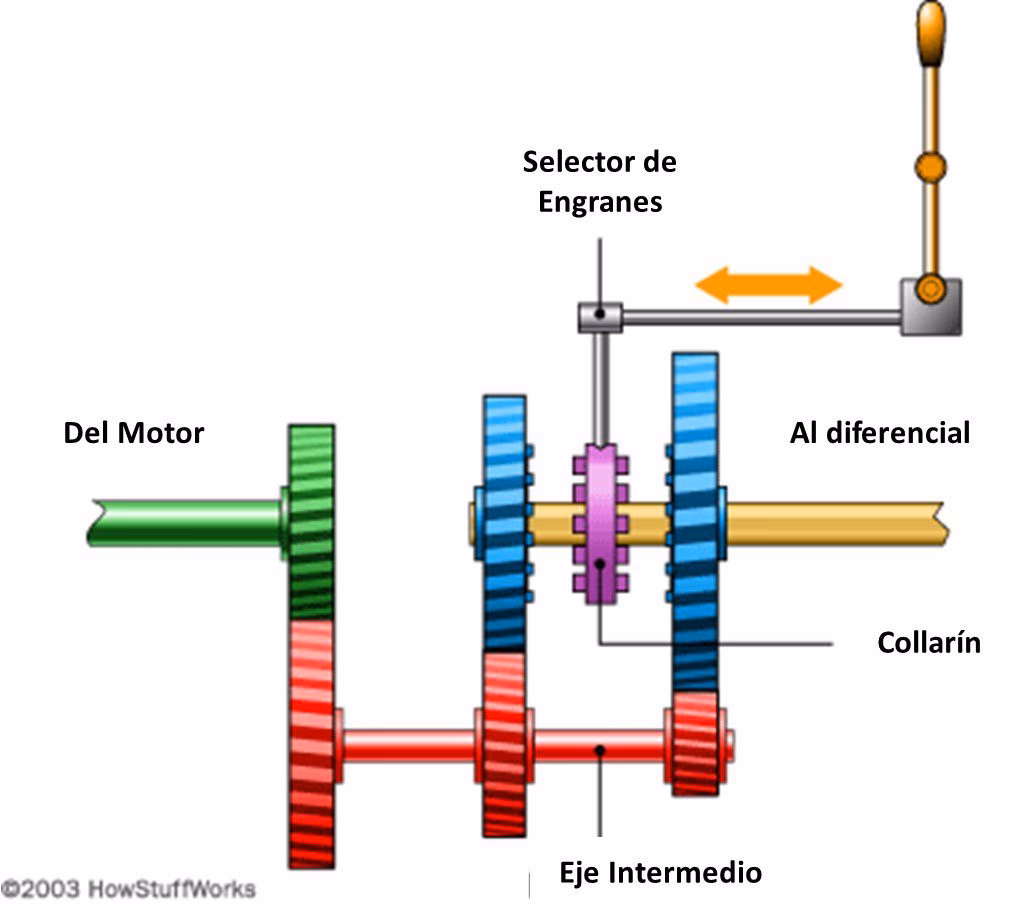

El conductor, al seleccionar una marcha específica con la palanca, está moviendo internamente unos componentes llamados desplazables o manguitos de acoplamiento que conectan un engranaje libre en un eje con el eje mismo, haciendo que ese par de engranajes (uno en el eje de entrada y otro en el eje de salida) sea el encargado de transmitir la potencia en ese momento. Cada marcha corresponde a una combinación particular de engranajes.

El Papel Clave del Embrague

Para que el cambio de marcha en una transmisión manual sea posible de manera suave y sin dañar los engranajes, es indispensable el uso del sistema de embrague. El embrague actúa como un interruptor controlable que permite conectar y desconectar el motor de la transmisión.

¿Cómo funciona? El sistema de embrague consta principalmente de tres componentes: el volante de motor, la placa de presión y el disco de embrague. El volante de motor y la placa de presión están conectados directamente al motor, girando con él. El disco de embrague, por su parte, se encuentra intercalado entre ellos y está acoplado mediante estrías al eje de entrada de la transmisión.

Normalmente, la placa de presión empuja firmemente el disco de embrague contra el volante de motor. Esta presión crea una fricción que permite que el disco de embrague, y por lo tanto el eje de entrada de la transmisión, gire solidariamente con el motor. Es lo que ocurre cuando el pedal del embrague está liberado y el coche está en marcha.

La acción de “pisar el embrague” (presionar el pedal del embrague) provoca que un mecanismo (generalmente hidráulico o por cable) actúe sobre la placa de presión. La placa de presión se retrae, liberando la presión sobre el disco de embrague. Al no haber presión entre el disco y el volante de motor, la conexión entre el motor y la transmisión se interrumpe. El motor sigue girando, pero el eje de entrada de la transmisión deja de recibir su potencia. Este desacoplamiento es crucial para poder mover la palanca y seleccionar una marcha diferente sin que los engranajes giren a velocidades incompatibles, lo que causaría el temido “rascado”.

Cada vez que se realiza un cambio de marcha en una transmisión manual, es absolutamente necesario pisar primero el pedal del embrague para desconectar el motor y permitir el cambio de relación de marchas de forma segura.

Tipos de Transmisiones Manuales

A lo largo de la historia del automóvil, han existido diversas configuraciones y evoluciones de las transmisiones manuales. Aunque el principio básico se mantiene, los mecanismos internos y el control han variado:

• Doble Embrague (Dual-clutch): Aunque a menudo asociadas con transmisiones automáticas modernas (llamadas transmisiones manuales automatizadas de doble embrague), el concepto nació de la necesidad de cambios más rápidos. Utilizan dos embragues, que pueden ser secos o húmedos. Un embrague opera las marchas pares (2ª, 4ª, 6ª) y el otro las marchas impares (1ª, 3ª, 5ª y marcha atrás). En las versiones más antiguas o de competición, el control podía ser más manual. En las modernas, un ordenador controla el acoplamiento del embrague y el cambio, situándolas a medio camino entre manuales y automáticas.
• No Sincronizadas (Unsynchronized): Las primeras transmisiones manuales eran de este tipo, también conocidas coloquialmente como “rompe-rocas” debido al ruido que producían los conductores al intentar acoplar los engranajes, ya que requerían una técnica específica (doble embrague o ajuste de revoluciones) para igualar la velocidad de los engranajes antes de acoplarlos. Eran muy robustas y se usaron en camiones hasta bien entrada la década de 1960.
• Sincronizadas / Engranaje Constante (Synchronized/Constant Mesh): Este es el tipo más común hoy en día. En estas transmisiones, los engranajes de los ejes (eje intermedio, eje de entrada y engranajes del eje de salida) están constantemente engranados (constant mesh). Para cambiar de marcha, no se acoplan los engranajes directamente, sino que se usan unos dispositivos llamados sincronizadores. Los sincronizadores son anillos cónicos que, al mover la palanca, rozan con el engranaje que se desea seleccionar, igualando su velocidad con la del eje antes de que el manguito de acoplamiento lo bloquee. Esto elimina la necesidad de la técnica de doble embrague para la mayoría de los cambios y permite cambios suaves.
• Automatizadas (Automated Manual Transmission - AMT): Una transmisión manual automatizada es, esencialmente, una transmisión manual convencional a la que se le ha añadido un sistema (generalmente controlado por ordenador) para manejar el embrague y la selección de marchas de forma automática. El conductor no necesita pisar el embrague ni mover la palanca (aunque a menudo tienen un modo manual secuencial). Se utilizan comúnmente en camiones de gran tonelaje.
• Embrague Único Automatizado (Single-clutch Automated Manual): Similar a la AMT, pero utilizando un solo embrague (a diferencia de las de doble embrague). El control del cambio y el embrague puede ser eléctrico, hidráulico o electrohidráulico. Su popularidad disminuyó a medida que las transmisiones de doble embrague podían manejar mayores niveles de par motor.
• Preselectoras (Preselector): Un tipo de transmisión manual con control de cambio por vacío o hidráulico, popular principalmente entre las décadas de 1930 y principios de 1950. Algunas utilizaban bandas y engranajes planetarios. La característica principal era que el conductor seleccionaba la siguiente marcha deseada de antemano, y la transmisión cambiaba a esa marcha la próxima vez que se pisaba el embrague (o un pedal similar).

Es importante distinguir estos tipos de transmisiones manuales y manuales automatizadas de las transmisiones puramente automáticas tradicionales, que generalmente utilizan un convertidor de par en lugar de un embrague mecánico para gestionar la conexión con el motor y cambiar de marcha internamente de forma autónoma.

¿Cómo saber si la caja de cambios manual está fallando?

La vida útil de una caja de cambios manual puede ser muy extensa, llegando en muchos casos a durar tanto como la vida del propio vehículo. Por ello, es posible que muchos conductores nunca necesiten enfrentarse a una avería importante en este componente. No obstante, como cualquier pieza mecánica, puede sufrir desgaste o daños. La caja de cambios es fundamental para garantizar el funcionamiento adecuado del vehículo, ya que su función principal es transferir el par motor del motor a las ruedas para que estas se pongan en movimiento y, posteriormente, adaptar ese par a las necesidades de fuerza y velocidad a medida que el vehículo acelera.

Detectar una avería a tiempo puede evitar problemas mayores. Los síntomas de fallo pueden variar ligeramente dependiendo del tipo exacto de caja de cambios, pero hay señales comunes que no deben ignorarse:

• Ruidos Anormales: Ruidos de golpeteo, zumbidos, crujidos o silbidos procedentes de la caja de cambios, especialmente al cambiar de marcha, en punto muerto con el motor encendido, o al circular en una marcha específica.
• Dificultad al Cambiar de Marcha: Si cuesta insertar una marcha, la palanca se siente rígida o parece que algo bloquea el movimiento. Esto puede ser un problema en el sistema de embrague, en los sincronizadores o en el varillaje del cambio.
• Marchas que Saltan: Si una marcha insertada se sale sola y la caja vuelve a punto muerto mientras se circula. Esto es un síntoma claro de desgaste interno, a menudo en los engranajes o los desplazables.
• Olor a Quemado: Un olor similar al de goma quemada puede indicar un problema severo de sobrecalentamiento o fricción excesiva, a menudo relacionado con el embrague (disco desgastado, patinando) pero que puede afectar a la transmisión.
• Vibraciones: Sentir vibraciones inusuales a través de la palanca de cambios o del propio vehículo, especialmente bajo carga o a ciertas velocidades.
• Fugas de Líquido: Si se observan manchas de líquido bajo el coche en la zona de la transmisión, podría ser una fuga de aceite de la caja de cambios, lo que puede llevar a una lubricación insuficiente y un desgaste acelerado.

Ante cualquiera de estos síntomas, es recomendable acudir a un especialista para una revisión. Un diagnóstico temprano puede ser clave para una reparación menos costosa y evitar daños mayores en los ejes y engranajes internos.

Tabla Comparativa de Tipos de Transmisiones Manuales (Según Texto)

Preguntas Frecuentes sobre Transmisiones

¿Qué es una transmisión y cómo funciona?

La transmisión de un automóvil es el componente que ayuda a entregar la potencia del motor a las ruedas. Cambia las marchas según la velocidad del coche para evitar que el motor se sobrecargue. También ayuda a mantener un menor consumo de combustible y permite que el coche se mueva eficientemente.

¿Cuál es la diferencia entre una transmisión manual y una transmisión automática?

Una transmisión automática cambia las marchas para el conductor de forma autónoma, mientras que una transmisión manual permite al conductor decidir qué marcha desea utilizar, requiriendo su intervención con el embrague y la palanca.

¿Cómo funciona una transmisión automática en un coche?

Según la información proporcionada, la caja de cambios automática puede detectar los cambios de velocidad del coche midiendo la presión del fluido (aceite) del vehículo mientras se mueve. Debido a esta función, puede cambiar las marchas según corresponda. (Nota: El texto original menciona el convertidor de par como mecanismo principal, pero la FAQ solo describe la detección por presión de fluido).

Entender cómo funciona la caja de cambios manual no solo es útil para apreciar la ingeniería de tu vehículo, sino también para identificar posibles problemas y realizar un uso adecuado que prolongue la vida útil de este componente vital.

Si quieres conocer otros artículos parecidos a Cómo Funciona una Caja de Cambios Manual puedes visitar la categoría Automóviles.
