Sistemas de Refrigeración: Circuito Cerrado

El sistema de refrigeración es un componente vital en cualquier vehículo o sistema de climatización, encargado de mantener la temperatura de operación dentro de rangos seguros. Decidir entre un sistema de circuito abierto o uno de circuito cerrado puede ser complejo, ya que implica considerar requisitos específicos de enfriamiento, limitaciones económicas, ambientales y físicas del proyecto. Sin embargo, el primer paso fundamental para tomar esta decisión informada es comprender a fondo el funcionamiento de cada tipo de sistema.

En este artículo, nos centraremos en el sistema de refrigeración de circuito cerrado, explorando qué es, cuáles son sus principales beneficios y cómo algunos componentes específicos, como los tubos capilares (comunes en sistemas de climatización y refrigeración), juegan un papel crucial en sistemas relacionados.

¿Qué es un Sistema de Refrigeración de Circuito Cerrado?

Un sistema de refrigeración de circuito cerrado, como su nombre indica, es aquel en el que el fluido refrigerante circula de manera continua dentro de un sistema sellado, sin estar expuesto al ambiente exterior durante su operación normal. A diferencia de los sistemas de circuito abierto, donde el fluido puede interactuar con el aire (como en torres de enfriamiento abiertas), en un sistema cerrado, el fluido (generalmente una mezcla de agua y anticongelante en vehículos, o un refrigerante específico en sistemas de aire acondicionado/HVAC) se bombea a través de un circuito de tuberías y componentes, liberando o absorbiendo calor según sea necesario, y luego regresa al punto de inicio para repetir el ciclo.

En el contexto automotriz, el sistema de enfriamiento del motor es el ejemplo más común de un sistema de circuito cerrado. El líquido refrigerante circula desde el radiador, pasa por el bloque del motor y la culata para absorber el calor generado por la combustión, y luego regresa al radiador para disipar ese calor al aire exterior con la ayuda de un ventilador. Este ciclo se mantiene constante gracias a la bomba de agua, el termostato que regula el flujo y un depósito de expansión para manejar los cambios de volumen del líquido debido a la temperatura.

Componentes Típicos en un Sistema de Circuito Cerrado (Automotriz)

Para comprender mejor cómo funciona un sistema de circuito cerrado en un automóvil, es útil conocer sus componentes principales:

• Radiador: Intercambiador de calor donde el líquido caliente proveniente del motor transfiere su calor al aire exterior.
• Bomba de agua: Impulsa el líquido refrigerante a través de todo el circuito.
• Termostato: Válvula que regula el flujo de líquido refrigerante hacia el radiador, ayudando a que el motor alcance rápidamente su temperatura de operación ideal y la mantenga estable.
• Mangueras: Conectan los diversos componentes, permitiendo el flujo del líquido.
• Depósito de expansión (o botella de expansión): Recipiente que permite la expansión y contracción del líquido refrigerante debido a los cambios de temperatura y compensa pequeñas pérdidas.
• Ventilador del radiador: Aumenta el flujo de aire a través del radiador, especialmente a bajas velocidades o cuando el vehículo está detenido.
• Calefactor (Heater Core): Pequeño radiador dentro del habitáculo que utiliza el calor del líquido refrigerante para calentar el aire interior.

La mezcla de agua y anticongelante (también conocido como refrigerante) es crucial en estos sistemas. El anticongelante no solo previene la congelación del líquido en climas fríos, sino que también eleva su punto de ebullición, protege los componentes del sistema contra la corrosión y lubrica la bomba de agua. La proporción de esta mezcla es vital para el correcto funcionamiento del sistema.

Beneficios de los Sistemas de Refrigeración de Circuito Cerrado

Optar por un sistema de circuito cerrado ofrece múltiples ventajas significativas en diversas aplicaciones, desde la industria hasta la automoción:

• Menor Pérdida de Fluido: Al ser un sistema sellado, se minimiza la evaporación y las fugas, lo que reduce la necesidad de reponer el fluido constantemente. Esto no solo ahorra costos, sino que también es más respetuoso con el medio ambiente al evitar la liberación de vapores o líquidos.
• Mayor Control sobre la Composición del Fluido: En un sistema cerrado, la mezcla de agua y anticongelante (o el refrigerante específico) mantiene su composición y propiedades intactas durante más tiempo, ya que no se contamina con el aire, polvo u otras impurezas externas.
• Protección contra la Corrosión y Depósitos: El fluido utilizado en sistemas cerrados a menudo contiene aditivos anticorrosivos y anticalcáreos. Al no estar expuesto al oxígeno del aire ni a impurezas, estos aditivos son más efectivos y prolongan la vida útil de los componentes metálicos y de goma del sistema.
• Mayor Eficiencia y Estabilidad de Temperatura: La capacidad de mantener una composición de fluido constante y un sistema libre de contaminantes permite un intercambio de calor más eficiente y una regulación de temperatura más precisa y estable.
• Reducción del Mantenimiento: Debido a la menor pérdida de fluido, la menor contaminación y la protección contra la corrosión, los sistemas de circuito cerrado generalmente requieren menos mantenimiento en comparación con los sistemas abiertos. Los intervalos de cambio de fluido suelen ser más largos.

Estos beneficios hacen que los sistemas de circuito cerrado sean la opción predilecta para el enfriamiento de motores de combustión interna y muchas aplicaciones industriales donde la eficiencia, la confiabilidad y el bajo mantenimiento son prioritarios.

Tipos de Sistemas de Refrigeración de Circuito Cerrado

Aunque el principio básico es el mismo (fluido circulando en un bucle cerrado), existen diferentes configuraciones y aplicaciones de sistemas de circuito cerrado. La información proporcionada menciona que se explorarán los tipos, pero no los detalla. Sin embargo, podemos inferir que las variaciones podrían depender de:

• El tipo de fluido utilizado: Agua pura, mezcla de agua y glicol (anticongelante), aceites térmicos, refrigerantes específicos (como R-134a en aire acondicionado).
• La aplicación específica: Enfriamiento de motor automotriz, sistemas de climatización (HVAC), enfriamiento de equipos industriales, sistemas de refrigeración de procesos, etc.
• El método de disipación de calor: Radiadores enfriados por aire, intercambiadores de calor enfriados por agua (en sistemas secundarios de circuito cerrado), etc.

Cada tipo se diseña y optimiza para cumplir con los requisitos térmicos y operativos de su aplicación particular.

Los Tubos en el Sistema de Refrigeración: El Rol del Tubo Capilar

Cuando hablamos de los 'tubos' o conductos en un sistema de refrigeración, en un sistema de enfriamiento de motor automotriz nos referimos principalmente a las mangueras de goma reforzada que conectan el radiador, el motor, la bomba y el calentador. Sin embargo, el texto proporcionado introduce otro tipo de 'tubo' fundamental en *otros* sistemas de refrigeración y climatización (como el aire acondicionado de un coche o sistemas HVAC): el tubo capilar.

Un tubo capilar es un dispositivo de medición de flujo utilizado principalmente en equipos de refrigeración y sistemas HVAC. Su función principal es controlar la cantidad de refrigerante líquido que fluye desde el condensador hacia el evaporador, manteniendo así la temperatura del sistema. Se instala entre la unidad condensadora y el evaporador y su diseño (longitud y diámetro interno fijo) determina la cantidad regulada de refrigerante que puede pasar.

¿Cómo Funciona un Tubo Capilar?

El nombre 'capilar' proviene de su capacidad para manejar líquidos a través de la acción capilar en diámetros muy pequeños, aunque su función principal en refrigeración no depende directamente de este fenómeno, sino de su resistencia al flujo. Estos conductos están diseñados para modificar el refrigerante líquido a alta presión proveniente del condensador en un refrigerante a baja presión (generalmente una mezcla de líquido y gas) antes de que entre al evaporador.

El principio de funcionamiento se basa en la resistencia al flujo que ofrece un tubo largo y estrecho. Piensa en una manguera de jardín: la presión al final depende de su longitud y diámetro. Cuanto más largo sea el tubo, mayor será la caída de presión a lo largo de él. De manera similar, cuanto más estrecho sea el diámetro interno, mayor será la resistencia y, por lo tanto, menor será el flujo para una diferencia de presión dada.

El tubo capilar es un sistema fijo; su capacidad de flujo no varía activamente con los cambios en la carga térmica del sistema. La presión y el flujo del refrigerante están determinados únicamente por la longitud y el diámetro interno del tubo. Un cambio pequeño en el diámetro interno (por ejemplo, solo 1.2 mm) puede duplicar o reducir significativamente su capacidad de flujo.

Es importante destacar que los tubos capilares se utilizan típicamente en sistemas de refrigeración o aire acondicionado más pequeños o donde la carga térmica es relativamente constante. En sistemas más grandes o con cargas térmicas muy variables, se suelen utilizar válvulas de expansión termostáticas (TXV), que son dispositivos de medición de flujo variables que pueden ajustar activamente la cantidad de refrigerante basándose en la temperatura o presión del evaporador, ofreciendo una mayor eficiencia en diversas condiciones de operación.

Preguntas Frecuentes sobre Sistemas de Refrigeración y Tubos Capilares

Aquí respondemos algunas preguntas comunes relacionadas con los sistemas de enfriamiento de circuito cerrado y los tubos capilares:

• ¿Cuál es la principal diferencia entre un sistema de circuito cerrado y uno de circuito abierto? La principal diferencia es que en el circuito cerrado, el fluido circula en un bucle sellado sin contacto con el aire exterior, mientras que en uno abierto, el fluido (a menudo agua) está expuesto al aire (como en una torre de enfriamiento), lo que permite la evaporación y la potencial contaminación.
• ¿Por qué se utiliza anticongelante en un sistema de circuito cerrado automotriz? El anticongelante (glicol) se mezcla con agua para reducir el punto de congelación del líquido en invierno y aumentar su punto de ebullición en verano, evitando daños al motor por temperaturas extremas. También contiene aditivos para prevenir la corrosión y lubricar componentes.
• ¿Cada cuánto tiempo debo cambiar el líquido refrigerante en un sistema de circuito cerrado? Los intervalos de cambio varían según el fabricante del vehículo y el tipo de refrigerante (convencional, de larga duración). Consulta el manual del propietario de tu coche. Ignorar el cambio puede llevar a la degradación del refrigerante y fallos en el sistema.
• ¿Puedo añadir solo agua a un sistema de circuito cerrado si el nivel está bajo? No es recomendable. Añadir solo agua diluye la mezcla de anticongelante, reduciendo su protección contra la congelación, la ebullición y la corrosión. Siempre se debe añadir la mezcla correcta de agua destilada y anticongelante.

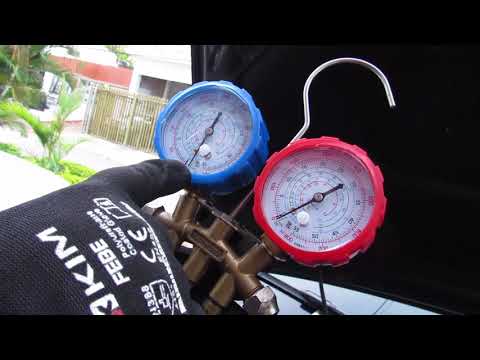

• ¿Dónde se encuentra el tubo capilar en un automóvil? El tubo capilar, si se utiliza (algunos sistemas de aire acondicionado usan válvulas de expansión), se encuentra en el sistema de aire acondicionado del vehículo, generalmente entre el condensador (frente al radiador) y el evaporador (dentro del salpicadero). No forma parte del sistema de enfriamiento del motor principal.
• ¿Qué síntomas indican un problema en el sistema de refrigeración de circuito cerrado? Los síntomas comunes incluyen sobrecalentamiento del motor, indicador de temperatura alto, fugas de líquido refrigerante, olor dulce (del refrigerante), o el ventilador del radiador funcionando constantemente.

Conclusión

Los sistemas de refrigeración de circuito cerrado son esenciales para el funcionamiento eficiente y la longevidad de componentes críticos en vehículos y sistemas de climatización. Su diseño sellado ofrece importantes beneficios como la reducción de pérdidas de fluido, protección contra la corrosión y un control superior de la temperatura. Comprender cómo operan estos sistemas y el papel de componentes como el tubo capilar (en sistemas de refrigeración/AC) nos ayuda a apreciar la complejidad de mantener los equipos funcionando a sus temperaturas óptimas y la importancia de un mantenimiento adecuado.
