Las Camisas de Cilindro: Protectoras del Motor

En el intrincado mundo de la mecánica automotriz, cada componente juega un papel crucial en el rendimiento y la longevidad del motor. Entre estas piezas fundamentales, a menudo pasadas por alto por quienes no son expertos, se encuentran las camisas de cilindro. Estas no son meros revestimientos; son guardianes silenciosos que protegen el núcleo del motor, asegurando su funcionamiento eficiente y prolongando su vida útil bajo condiciones extremas.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

La elección y el mantenimiento adecuados de los componentes internos del motor, como las camisas, son determinantes para la salud a largo plazo de cualquier vehículo o maquinaria. Un motor bien mantenido significa menos averías, menores costos de reparación y, en el caso de aplicaciones industriales, mayor productividad al reducir el tiempo de inactividad. Comprender la función y la importancia de las camisas de cilindro, también conocidas como liners o sleeves, es un paso esencial para cualquier entusiasta de los autos o profesional del mantenimiento.

¿Qué son exactamente las camisas de cilindro?

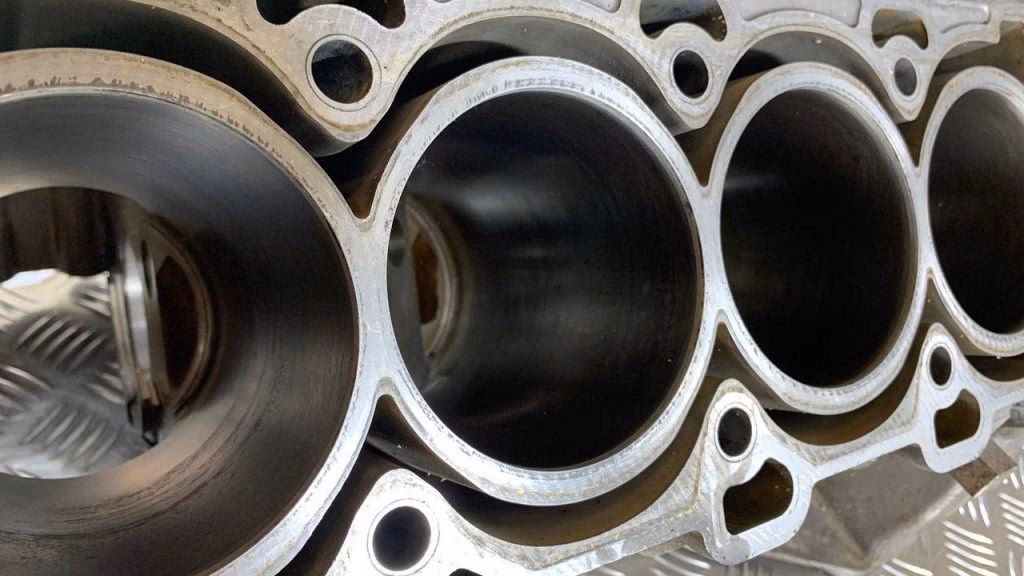

Las camisas de cilindro son componentes cilíndricos que se insertan dentro del bloque motor, actuando como revestimiento interno de los cilindros. Su función principal es proporcionar una superficie de trabajo óptima para el deslizamiento de los pistones. Imagina el cilindro del motor como un tubo donde el pistón sube y baja; la camisa es la pared interna de ese tubo, diseñada para soportar las severas condiciones a las que está sometido el motor durante su funcionamiento.

A diferencia de algunos diseños de motor más antiguos o menos exigentes, donde el pistón se desliza directamente sobre la superficie mecanizada del bloque, en muchas aplicaciones modernas y, especialmente, en motores de maquinaria industrial o vehículos de alto rendimiento, se utilizan camisas. Esto se debe a que permiten utilizar materiales específicos y optimizados para la resistencia al desgaste, la disipación del calor y la lubricación, protegiendo así el material más blando y costoso del bloque motor.

La Importancia Vital de las Camisas en el Motor

Las camisas de cilindro desempeñan múltiples funciones críticas que son indispensables para el correcto funcionamiento y la durabilidad del motor. Su presencia y buen estado garantizan que el motor pueda operar bajo altas presiones y temperaturas sin sufrir daños prematuros en sus componentes vitales.

• Protección del Bloque Motor: Son la primera línea de defensa contra el desgaste constante provocado por el movimiento de alta velocidad de los pistones y los efectos abrasivos de los gases de combustión. Al ser reemplazables, evitan que el bloque motor, una pieza mucho más cara y compleja, se desgaste directamente.
• Superficie de Deslizamiento para el Pistón: Proporcionan una superficie interna lisa y precisa para el desplazamiento del pistón. Esta superficie está diseñada para retener una fina película de aceite, lo que minimiza la fricción y el desgaste entre el pistón (con sus segmentos) y la pared del cilindro.
• Contención de la Combustión: Junto con el pistón y la culata, las camisas forman la cámara de combustión. Deben ser lo suficientemente robustas para soportar las extremas presiones y temperaturas generadas durante la explosión de la mezcla aire-combustible.
• Disipación del Calor: Ayudan a transferir el calor generado durante la combustión y por la fricción del pistón hacia el sistema de refrigeración del motor. Una disipación de calor eficiente es crucial para mantener la temperatura de operación dentro de rangos seguros y evitar el sobrecalentamiento.
• Facilitación del Mantenimiento: Cuando las camisas se desgastan o dañan, pueden ser sustituidas. Esto es significativamente más sencillo y económico que tener que rectificar el bloque motor o, en casos severos, reemplazarlo por completo.

En esencia, las camisas son componentes consumibles (a largo plazo) que protegen un componente principal (el bloque motor), haciendo que las reparaciones mayores sean menos frecuentes y más manejables.

Tipos Principales de Camisas de Cilindro: Húmedas vs. Secas

Aunque la función básica es la misma, existen dos tipos principales de camisas de cilindro, diferenciados principalmente por cómo interactúan con el sistema de refrigeración del motor:

El primer tipo son las camisas húmedas (wet liners). Se llaman así porque están en contacto directo con el líquido refrigerante del motor. El refrigerante circula alrededor de la parte exterior de estas camisas, lo que les permite disipar el calor de manera muy eficiente. Las camisas húmedas suelen ser más gruesas y robustas, y a menudo requieren sellos o juntas en sus extremos (generalmente en la parte inferior, donde se unen al bloque) para evitar fugas de refrigerante hacia el cárter del motor.

El segundo tipo son las camisas secas (dry liners o sleeves). A diferencia de las húmedas, estas camisas se instalan ajustadamente dentro de un cilindro mecanizado en el bloque motor y no entran en contacto directo con el líquido refrigerante. El calor se transfiere desde la camisa seca al material del bloque motor circundante, y luego el bloque disipa el calor al refrigerante que circula por los conductos internos del bloque. Las camisas secas suelen ser más delgadas y su instalación es generalmente más sencilla, ya que no requieren los complejos sistemas de sellado de las camisas húmedas.

Comparativa Detallada: Camisas Húmedas y Secas

La elección entre camisas húmedas y secas depende del diseño específico del motor, sus requisitos de rendimiento, disipación de calor y la aplicación prevista. Ambos tipos tienen sus ventajas y desventajas:

Las camisas húmedas son preferidas en motores que generan mucho calor y donde una disipación térmica eficiente es primordial, como en motores diésel de gran tamaño o motores de gasolina de alta potencia. Su capacidad para transferir calor directamente al refrigerante ayuda a mantener temperaturas de operación más estables y bajas en las paredes del cilindro.

Las camisas secas, por otro lado, son adecuadas para motores donde la carga térmica es menor o donde el diseño del bloque permite una disipación de calor adecuada a través de su propia estructura. Son una solución más compacta y a menudo más económica para motores de menor cilindrada o aplicaciones menos severas.

Materiales y Características Clave para un Rendimiento Óptimo

La durabilidad y el rendimiento de una camisa de cilindro dependen en gran medida de los materiales utilizados en su fabricación y de las características de su superficie. Las camisas están sometidas a un entorno extremadamente hostil, por lo que deben ser capaces de resistir:

• Tensiones Mecánicas: La presión generada durante la combustión es enorme y empuja los pistones hacia abajo con gran fuerza. Las camisas deben soportar esta presión sin deformarse.
• Tensiones Térmicas: La temperatura dentro de la cámara de combustión puede alcanzar miles de grados Celsius. Las camisas deben resistir estas temperaturas extremas y los ciclos constantes de calentamiento y enfriamiento sin agrietarse ni perder su forma.
• Desgaste: Este es perhaps el desafío más significativo. El desgaste puede ser de tres tipos principales:
  • Abrasión: Partículas de polvo o suciedad que logran entrar en el motor (debido a filtros de aire o aceite ineficientes) pueden rayar la superficie de la camisa.
  • Corrosión: Los subproductos ácidos de la combustión pueden atacar químicamente la superficie metálica de la camisa.
  • Fricción (Roce): El contacto constante entre los segmentos del pistón y la pared de la camisa, especialmente si la lubricación es deficiente, causa desgaste por roce.

Para combatir estas tensiones, las camisas se fabrican típicamente con aleaciones especiales de hierro fundido. Estas aleaciones contienen elementos como el grafito, que actúa como lubricante natural, y otros como el cromo, el vanadio y el molibdeno, que aumentan la resistencia del material a la corrosión, la abrasión y el desgaste por altas temperaturas. La metalurgia es clave para asegurar que la camisa tenga la dureza, la resistencia y la capacidad de disipación de calor adecuadas.

Además de la composición del material, la superficie interna de la camisa tiene un acabado muy específico conocido como rayado cruzado (o bruñido cruzado). Este patrón de líneas finas grabadas en la superficie, generalmente con un ángulo de intersección de alrededor de 45 grados, no es solo estético; es funcional. Las pequeñas 'valles' creadas por el rayado actúan como reservorios microscópicos que retienen el aceite lubricante. Esto asegura que siempre haya una película de aceite entre los segmentos del pistón y la pared de la camisa, incluso en condiciones de carga variable, lo que reduce drásticamente la fricción y el desgaste. Un rayado cruzado incorrecto (ángulo, profundidad) puede llevar a un consumo excesivo de aceite o a un desgaste acelerado.

Otros detalles en el diseño de la camisa, como la superficie de rodadura de la brida (la parte superior que se apoya en el bloque) y, en el caso de las camisas húmedas, un revestimiento anticorrosivo en la pared exterior, también contribuyen a su durabilidad y a la protección del conjunto motor.

¿Por Qué las Camisas Son Propensas al Desgaste y Daño?

A pesar de estar fabricadas con materiales resistentes y diseñadas para durar, las camisas operan en un entorno de trabajo extremadamente exigente. El desgaste es inevitable con el tiempo debido a la combinación de factores mecánicos, térmicos y químicos. Las principales causas de daño o desgaste incluyen:

• Lubricación Insuficiente: Si el sistema de lubricación falla, el aceite es de mala calidad, o los segmentos del pistón no distribuyen correctamente el aceite, la fricción entre el pistón y la camisa aumenta drásticamente, causando un desgaste rápido y severo.
• Contaminación: Partículas abrasivas (polvo, arena) que entran a través de un filtro de aire defectuoso o contaminantes en el aceite (residuos de combustión, partículas metálicas) actúan como lija, desgastando la superficie del rayado cruzado.
• Corrosión: Los ácidos formados durante la combustión, especialmente en motores diésel que queman combustibles con azufre, pueden condensarse en las paredes frías del cilindro (por ejemplo, durante arranques en frío) y atacar químicamente el metal de la camisa.
• Sobrecalentamiento: Temperaturas excesivas pueden degradar la película de aceite, aumentar la fricción, y causar deformaciones o grietas en la camisa debido al estrés térmico.
• Instalación Incorrecta: Una instalación deficiente, como no limpiar adecuadamente el bloque, no asentar correctamente las juntas en camisas húmedas, o forzar una camisa, puede causar deformaciones, fugas de refrigerante o aceite, o puntos de alta tensión que lleven a fallas prematuras.
• Combustión Anormal: La detonación o el preencendido pueden generar picos de presión y temperatura extremadamente altos que someten las camisas a tensiones mecánicas y térmicas para las que no fueron diseñadas, pudiendo causar daños estructurales.

El monitoreo regular de la calidad del aceite, el mantenimiento adecuado del sistema de refrigeración y el uso de filtros de alta calidad son prácticas esenciales para minimizar el desgaste y prolongar la vida útil de las camisas.

El Proceso Crítico de Instalación de las Camisas

La instalación correcta de las camisas es tan importante como la calidad de las propias piezas. Un error durante este proceso puede anular todos los beneficios de usar camisas de alta calidad y llevar a fallas tempranas del motor. Aunque los detalles pueden variar ligeramente según el tipo de camisa (húmeda o seca) y el diseño específico del motor, algunos pasos y precauciones son universales:

1. Limpieza Exhaustiva: El bloque motor debe estar impecablemente limpio, especialmente los asientos donde se apoyan las camisas (y las ranuras de las juntas en las camisas húmedas). Cualquier suciedad o partícula atrapada puede impedir que la camisa se asiente correctamente, causando deformaciones o, en el caso de camisas húmedas, fugas o roturas de la brida.
2. Inspección del Bloque: Verificar que no haya rebabas, grietas o daños en el bloque motor donde se instalarán las camisas. Las superficies deben ser lisas y cumplir con las especificaciones del fabricante.
3. Prueba de Asentamiento (en seco): Antes de instalar juntas o lubricantes, a menudo se recomienda introducir la camisa en su alojamiento en el bloque para verificar que se asiente correctamente y que la altura de la brida (en camisas húmedas) o el ajuste (en camisas secas) sean los especificados. Girar la camisa puede ayudar a encontrar la mejor posición.
4. Marcado de Posición: Una vez encontrada la posición óptima, marcar tanto la camisa como el bloque para asegurar que se reinstale exactamente en la misma orientación.
5. Instalación de Juntas (Camisas Húmedas): Este es un paso crítico. Las juntas de sellado (tóricas o de otro tipo) deben instalarse en las ranuras de la camisa o del bloque según las instrucciones del fabricante. Es fundamental evitar torcer las juntas. Muchos profesionales experimentados recomiendan instalar las juntas "secas" primero, asentándolas en su lugar, y solo después lubricarlas (generalmente con aceite limpio) justo antes de la inserción. Lubricar las juntas antes de asentarlas puede hacer que se tuerzan durante la instalación.
6. Lubricación: Lubricar las paredes exteriores de la camisa (y las juntas si son camisas húmedas) con el lubricante recomendado (a menudo aceite de motor limpio SAE 30 o similar). La lubricación facilita la inserción y ayuda a que las juntas se deslicen correctamente.
7. Inserción de la Camisa: Insertar la camisa en el bloque, alineando las marcas hechas previamente. En el caso de camisas húmedas con juntas lubricadas, la inserción debe hacerse relativamente rápido antes de que las juntas se expandan demasiado.
8. Asentamiento Final: Utilizar una herramienta adecuada para empujar la camisa hasta que quede completamente asentada en su posición final. Nunca golpear directamente la camisa.
9. Verificación Final: Una vez instaladas todas las camisas, verificar nuevamente que estén correctamente asentadas y, en el caso de camisas húmedas, que la altura de la brida sobre la superficie del bloque esté dentro de las tolerancias especificadas por el fabricante. Esta altura es crucial para asegurar un sellado adecuado con la junta de culata.

Seguir meticulosamente estos pasos y las especificaciones del fabricante es vital para evitar problemas como fugas de refrigerante o aceite, distorsiones en la camisa que afecten el movimiento del pistón, o incluso la rotura de la camisa o el bloque.

Mantenimiento y Sustitución de las Camisas

Una de las grandes ventajas de los motores con camisas es la facilidad relativa de su mantenimiento y reparación mayor. Cuando un cilindro muestra un desgaste excesivo (más allá de las tolerancias permitidas), en lugar de tener que rectificar el bloque (lo cual solo se puede hacer un número limitado de veces) o reemplazar el bloque completo, simplemente se retira la camisa desgastada y se instala una nueva. Este proceso, conocido comúnmente como 'encamisado', es una forma mucho más económica y práctica de restaurar las dimensiones y la superficie de trabajo de los cilindros a las especificaciones originales.

La necesidad de reemplazar las camisas se determina generalmente midiendo el diámetro interno del cilindro en varios puntos para detectar ovalidad o conicidad (desgaste irregular) y comparando estas medidas con las tolerancias de servicio del fabricante. También se inspecciona visualmente la superficie en busca de rayones profundos, corrosión o cualquier otro daño.

Aunque el reemplazo de camisas es más sencillo que otras reparaciones mayores del motor, sigue siendo un trabajo que requiere precisión y herramientas especiales, por lo que generalmente se realiza en talleres especializados.

Preguntas Frecuentes sobre las Camisas de Cilindro

A continuación, respondemos algunas preguntas comunes sobre las camisas de motor:

¿Qué es una camisa de motor?
Es un revestimiento cilíndrico de metal que se inserta dentro del bloque motor para formar la pared interna del cilindro donde se mueve el pistón. Protege el bloque del desgaste y ayuda en la disipación del calor.

¿Son lo mismo que las camisas del pistón?
No, no son lo mismo. La camisa de cilindro es la pared del cilindro dentro del bloque. La "camisa del pistón" (o faldón del pistón) se refiere a la parte inferior del pistón, a veces recubierta con un material para reducir la fricción con la camisa del cilindro.

¿Cuántos tipos de camisas hay?
Los dos tipos principales son las camisas húmedas (en contacto directo con el refrigerante) y las camisas secas (aisladas del refrigerante por el material del bloque). También se podría considerar un tercer tipo, aunque menos común en automóviles, las camisas enfriadas por aire, usadas en motores sin refrigeración líquida.

¿Cuál es la diferencia principal entre camisa húmeda y seca?
La diferencia clave es su contacto con el líquido refrigerante. Las húmedas están directamente rodeadas por refrigerante, lo que les da una excelente capacidad de enfriamiento. Las secas se ajustan al bloque, y el calor se transfiere al bloque y luego al refrigerante.

¿Por qué se usan camisas en el motor?
Se usan para proteger el bloque motor del desgaste, proporcionar una superficie óptima para el movimiento del pistón, facilitar la disipación de calor, asegurar un buen sellado para la compresión y hacer que las reparaciones mayores del cilindro sean más económicas al permitir el reemplazo solo de la camisa.

¿De qué materiales están hechas las camisas?
Generalmente se fabrican con aleaciones especiales de hierro fundido que contienen elementos como grafito, cromo, vanadio y molibdeno para mejorar su resistencia al desgaste, la corrosión y las altas temperaturas.

¿Cómo se dañan las camisas?
Las camisas pueden dañarse por desgaste (abrasión, corrosión, fricción), lubricación insuficiente, contaminación del aceite o del aire, sobrecalentamiento, instalación incorrecta o tensiones extremas causadas por una combustión anormal.

¿Es difícil instalar una camisa?
La instalación requiere precisión, limpieza y herramientas adecuadas. Aunque el proceso puede ser más sencillo que rectificar un bloque, es crítico que se sigan las especificaciones del fabricante, especialmente en el caso de las camisas húmedas con sus juntas de sellado, para evitar fallas prematuras.

En conclusión, las camisas de cilindro son componentes modestos pero de vital importancia que trabajan incansablemente dentro del motor para asegurar su rendimiento, eficiencia y longevidad. Comprender su función, sus tipos y la importancia de su correcto mantenimiento e instalación es fundamental para cualquier persona interesada en el funcionamiento interno de los motores.
