La capacidad de detener un vehículo de forma segura es tan crucial como la de ponerlo en movimiento. En situaciones de frenado de emergencia, el miedo a perder el control debido al bloqueo de las ruedas es una preocupación real para cualquier conductor. Es aquí donde los sistemas de frenado antibloqueo, conocidos como ABS (Anti-lock Braking System), juegan un papel fundamental. Su principal objetivo es evitar que las ruedas se bloqueen durante una frenada brusca, permitiendo al conductor mantener la capacidad de dirección y, en muchos casos, reducir la distancia de frenado en superficies adherentes.
Aunque el concepto básico de evitar el bloqueo de las ruedas es universal para todos los sistemas ABS, la forma en que se implementa implica una compleja interacción de varios componentes. Entender estas partes es clave para comprender cómo esta tecnología contribuye activamente a la seguridad vial. A continuación, detallamos los elementos esenciales que componen un sistema ABS.
El Sistema Hidráulico: La Fuerza de Frenado
El sistema hidráulico es el encargado de transmitir la fuerza que el conductor aplica al pedal del freno hasta las ruedas. Comienza con el pedal del freno, el punto de contacto del conductor con el sistema. Este pedal está conectado a un servofreno o elevador de presión, que amplifica la fuerza aplicada por el conductor, haciendo que el esfuerzo requerido sea mucho menor.
Seguidamente, esta fuerza amplificada actúa sobre el cilindro maestro. El cilindro maestro es el corazón del sistema hidráulico de frenado, ya que convierte la fuerza mecánica en presión hidráulica. Contiene uno o más pistones que empujan el fluido de freno a través de las líneas. En un sistema con ABS, el fluido a presión generado por el cilindro maestro se dirige hacia la bomba ABS.
La bomba ABS, a menudo integrada en el módulo de control, es crucial para el funcionamiento antibloqueo. Su función es modular la presión del fluido de freno que llega a las mordazas de cada rueda de forma independiente. Cuando el sistema ABS detecta que una rueda está a punto de bloquearse, la bomba puede reducir, mantener o aumentar rápidamente la presión del fluido a esa rueda específica, permitiendo que gire nuevamente.
El Módulo ABS: El Cerebro del Sistema
El módulo ABS, también conocido como unidad de control electrónico (ECU) del ABS, o a veces integrado con la bomba y el motor en una única unidad llamada modulador, es el componente que toma las decisiones. Recibe información constante de los sensores de velocidad de rueda sobre la velocidad de giro de cada una de ellas. Basándose en esta información, el módulo compara las velocidades de las ruedas entre sí y con la velocidad del vehículo (estimada).
Si el módulo detecta que una rueda está desacelerando mucho más rápido que las otras (lo que indica que está a punto de bloquearse), envía una señal a las válvulas y la bomba dentro del modulador hidráulico para reducir temporalmente la presión del fluido de freno a esa rueda. Una vez que la rueda recupera tracción y comienza a girar de nuevo a una velocidad similar a las otras, el módulo permite que la presión del freno se restablezca. Este ciclo de liberar y aplicar presión ocurre rapidísimamente, varias veces por segundo, lo que se siente como una pulsación en el pedal del freno.
Sensores de Velocidad de Rueda: Los Ojos del ABS
Los sensores de velocidad de rueda, a menudo denominados simplemente sensores ABS, son los encargados de medir la velocidad de rotación de cada rueda individualmente. Esta información es vital para el módulo ABS, ya que sin ella no podría detectar un posible bloqueo. Están ubicados cerca de cada rueda, generalmente montados en el cubo o la mangueta.
Estos sensores trabajan en conjunto con los anillos de afinación, codificadores o reluctores, que giran solidariamente con la rueda. Existen principalmente dos tipos de sensores de velocidad de rueda:
- Sensores Pasivos: Generan una señal de corriente alterna (AC) cuya frecuencia y voltaje varían con la velocidad de giro del anillo reluctor (una rueda dentada o ranurada). Son más simples y robustos, pero no pueden medir velocidades muy bajas o la dirección de giro.
- Sensores Activos: Requieren una fuente de alimentación externa (generalmente del módulo ABS) y trabajan con anillos codificadores que a menudo contienen polos magnéticos. Producen una señal digital que permite una medición de velocidad más precisa, incluso a velocidades muy bajas, y en algunos casos, pueden determinar la dirección de giro de la rueda. Son más complejos pero ofrecen un rendimiento superior, especialmente en sistemas de control de tracción y estabilidad.
Anillos de Afinación (Reluctores/Codificadores): La Referencia de la Rueda
Complementando a los sensores de velocidad, se encuentran los anillos de afinación, también conocidos como reluctores o codificadores. Estas piezas giran junto con la rueda y están diseñadas para interactuar con el sensor de velocidad, proporcionándole una referencia para medir la velocidad y, en algunos casos, la dirección. Pueden tener diferentes formas:
- Ruedas Ranuradas o Anillos Dentados: Comunes con sensores pasivos, el paso de cada diente o ranura interrumpe el campo magnético del sensor, generando una señal de pulso.
- Tiras Magnéticas o Anillos Codificados: Usados con sensores activos, contienen una serie de polos magnéticos alternos que el sensor lee digitalmente.
Estos anillos pueden estar montados directamente en el eje de la rueda, en la junta homocinética o, cada vez más comúnmente, integrados dentro del rodamiento de la rueda, lo que simplifica el diseño y montaje.

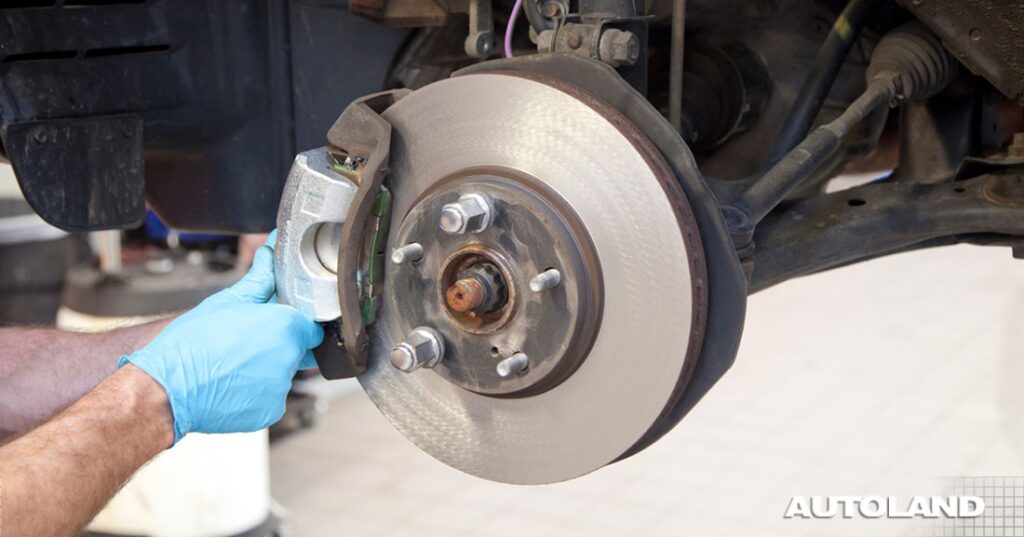

Mordazas de Freno: Aplicando la Presión Necesaria
Aunque las mordazas de freno son un componente estándar en cualquier sistema de frenado de disco, su interacción con el sistema ABS es directa, ya que son las encargadas de aplicar la presión sobre los discos para detener el vehículo. La presión que llega a las mordazas es modulada por el sistema hidráulico y, en caso de activarse el ABS, por la bomba y las válvulas del modulador.
Existen dos tipos principales de mordazas:
- Mordazas Flotantes (o Deslizantes): Son las más comunes en la mayoría de los vehículos de pasajeros. Tienen uno o más pistones en un solo lado del disco. Cuando se aplica presión hidráulica, los pistones empujan la pastilla interior contra el disco, y la mordaza se desliza sobre pasadores para empujar la pastilla exterior contra el otro lado del disco.
- Mordazas Fijas: Se encuentran en aplicaciones de alto rendimiento o vehículos más grandes. Tienen pistones en ambos lados del disco. Cuando se aplica presión hidráulica, los pistones de ambos lados empujan directamente las pastillas contra el disco. Son más rígidas y ofrecen una sensación de pedal más firme, pero son más caras y pesadas.
En ambos casos, el ABS actúa controlando la presión del fluido que llega a los pistones de la mordaza para evitar que la rueda asociada se bloquee.
Cómo Trabajan Juntos los Componentes ABS
La magia del ABS reside en la rápida y coordinada acción de todos estos componentes. Cuando el conductor pisa el pedal del freno con fuerza, el sistema hidráulico convencional comienza a aplicar presión. Los sensores de velocidad de rueda envían datos continuamente al módulo ABS. Si el módulo detecta que una o más ruedas están frenando excesivamente rápido en comparación con las otras o con la velocidad del vehículo, interpreta que el bloqueo es inminente.
En ese instante, el módulo ABS activa las válvulas y la bomba dentro del modulador hidráulico asociado a la rueda en riesgo. Reduce momentáneamente la presión de freno a esa rueda, permitiendo que recupere tracción. Tan pronto como la rueda acelera ligeramente, el módulo puede volver a aplicar presión. Este ciclo de "liberar-aplicar-liberar" se repite muy rápidamente, manteniendo la rueda girando justo al borde del bloqueo. Esta acción pulsante es lo que permite al conductor mantener el control de la dirección mientras frena, algo imposible si las ruedas estuvieran completamente bloqueadas.
| Componente Principal | Función Clave en el ABS | Ubicación Típica |
|---|---|---|
| Pedal de Freno y Servofreno | Interacción inicial del conductor, amplifica la fuerza. | Habitáculo / Compartimento del motor |
| Cilindro Maestro | Convierte fuerza mecánica en presión hidráulica. | Compartimento del motor |
| Bomba ABS / Módulo ABS (Modulador) | Controla y modula la presión hidráulica hacia cada rueda según datos de sensores. | Compartimento del motor, a veces bajo el vehículo |
| Sensores de Velocidad de Rueda | Miden la velocidad de rotación de cada rueda. | En cada rueda, cerca del buje/mangueta |
| Anillos de Afinación (Reluctores/Codificadores) | Proporcionan la señal de referencia para los sensores de velocidad. | En el eje, junta homocinética o rodamiento de rueda |
| Mordazas de Freno | Aplican la presión sobre los discos para generar la fricción de frenado (presión controlada por ABS). | En cada rueda, sobre el disco de freno |
Preguntas Frecuentes sobre el ABS
¿El ABS acorta siempre la distancia de frenado?
No siempre. En superficies secas y adherentes, un conductor experimentado sin ABS podría lograr una distancia de frenado similar o incluso ligeramente menor controlando manualmente el punto de bloqueo. Sin embargo, en superficies resbaladizas como hielo, nieve o gravilla, el ABS casi siempre resulta en una distancia de frenado significativamente menor y, lo que es más importante, permite mantener el control direccional.
¿Qué debo sentir cuando el ABS se activa?
Es normal sentir una pulsación o vibración en el pedal del freno y escuchar un sonido similar a un traqueteo o zumbido. Esto indica que el sistema está funcionando correctamente, liberando y aplicando presión rápidamente.
¿Puedo dirigir el coche mientras el ABS está activo?
Sí, esa es una de las principales ventajas del ABS. Al evitar el bloqueo de las ruedas, se mantiene la tracción lateral, lo que te permite esquivar obstáculos o dirigir el vehículo mientras frenas fuertemente.
¿Qué significa la luz de advertencia del ABS en el tablero?
La luz de advertencia del ABS indica que hay un problema en el sistema. Aunque los frenos convencionales seguirán funcionando (el vehículo frenará, pero sin la asistencia antibloqueo), es crucial llevar el coche a revisar lo antes posible, ya que la función de seguridad del ABS no está operativa.
¿Necesitan mantenimiento especial los componentes ABS?
Los componentes electrónicos y sensores del ABS generalmente no requieren mantenimiento regular más allá de asegurarse de que estén limpios y bien conectados. El sistema hidráulico sí requiere el mantenimiento habitual del sistema de frenos, como el cambio periódico del líquido de frenos según las recomendaciones del fabricante del vehículo.
Conclusión
El sistema de frenos ABS es una maravilla de la ingeniería automotriz que ha salvado incontables vidas desde su introducción masiva. Aunque la pregunta sobre cuántos "tipos" de sistemas ABS existen puede llevar a clasificaciones técnicas complejas (como sistemas de uno, tres o cuatro canales, refiriéndose a cuántas ruedas se controlan independientemente), la base de todos ellos reside en la interacción coordinada de los componentes que hemos descrito: el sistema hidráulico para la fuerza, el módulo para la inteligencia, los sensores para la información y los anillos para la referencia. Entender cómo estas partes trabajan juntas nos da una mayor apreciación de la tecnología que nos ayuda a mantener el control y la seguridad en la carretera, especialmente en las situaciones más críticas de frenado.
