La Energía que Mueve un Motor Eléctrico

En el corazón de muchas máquinas modernas reside un componente esencial capaz de convertir un tipo de energía en otro, generando el movimiento necesario para realizar tareas. Hablamos de los motores, y en particular, de los motores eléctricos, dispositivos ingeniosos que logran una transformación energética fundamental: convertir la energía eléctrica en energía mecánica. Este proceso no solo es eficiente, sino que es la base del funcionamiento de vehículos modernos, electrodomésticos y maquinaria industrial.

La magia detrás de esta conversión reside en la interacción entre la electricidad y el magnetismo. No es un proceso místico, sino el resultado de principios físicos bien definidos que permiten que algo tan intangible como una corriente eléctrica genere una fuerza física capaz de producir movimiento rotatorio o lineal.

El Principio Fundamental de la Transformación Energética

La base del funcionamiento de un motor eléctrico se asienta en un principio electromagnético clave. Este principio establece que si un conductor por el que circula una corriente eléctrica se encuentra inmerso en un campo magnético, experimentará una fuerza que tiende a moverlo perpendicularmente a las líneas de acción de dicho campo magnético. Es esta fuerza, convenientemente aplicada y controlada, la que se aprovecha para generar el movimiento.

Imaginemos un simple cable (el conductor) llevando electricidad. Alrededor de este cable se crea un campo magnético propio. Si colocamos este cable dentro de la influencia de otro campo magnético más potente, generado por imanes (permanentes o electroimanes), los dos campos magnéticos interactuarán. Esta interacción provoca que el conductor tienda a desplazarse. En un motor eléctrico, esta fuerza se diseña para producir un movimiento continuo, generalmente de rotación.

De la Energía Eléctrica a la Energía Mecánica: El Proceso Detallado

La transformación de la energía eléctrica en energía mecánica en un motor eléctrico sigue un ciclo bien definido. Todo comienza cuando la corriente eléctrica es suministrada al motor, ya sea desde una red de suministro o una batería.

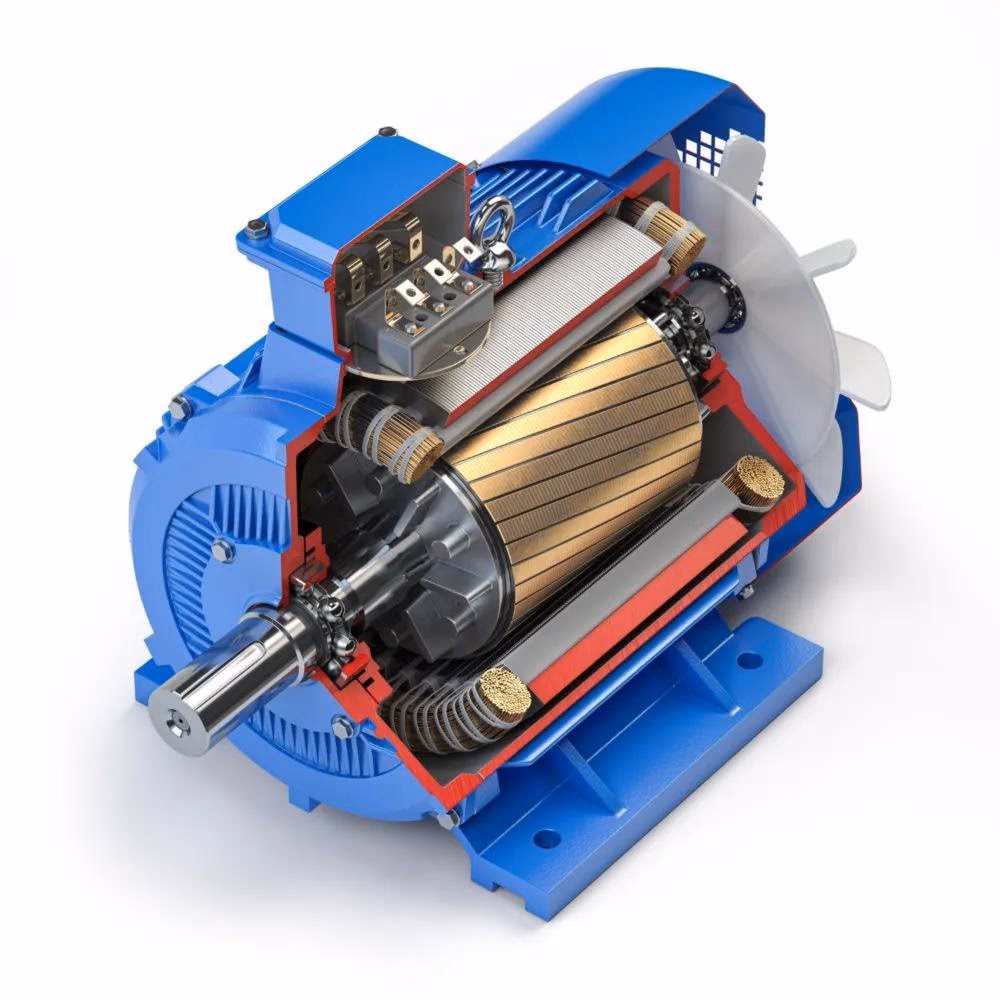

Esta corriente fluye a través de conductores, típicamente enrollados en bobinas, que se encuentran en el rotor (la parte móvil del motor) o el estator (la parte fija). Cuando la corriente atraviesa estos conductores, estos se convierten en electroimanes temporales. Es decir, adquieren propiedades magnéticas.

El estator del motor contiene polos magnéticos (generados por imanes permanentes o electroimanes). Estos polos crean un campo magnético potente y constante (o variable, dependiendo del tipo de motor) en el espacio donde gira el rotor.

La clave de la transformación ocurre aquí: los campos magnéticos generados por los conductores del rotor (al pasar la corriente) interactúan con el campo magnético principal del estator. Las fuerzas de atracción y repulsión entre estos campos magnéticos hacen que el rotor tienda a alinearse o moverse continuamente para escapar de esta interacción, generando así un par de giro.

Este par de giro es la manifestación de la energía mecánica. El movimiento circular continuo del rotor es la energía mecánica útil que el motor produce. Dicha energía es transmitida al exterior a través de un dispositivo llamado flecha o eje, que se conecta a la carga que el motor debe mover (una rueda, una bomba, una hélice, etc.).

En resumen, la secuencia es: Energía Eléctrica → Creación de Campos Magnéticos (en rotor y/o estator) → Interacción Electromagnética → Generación de Fuerza y Par → Movimiento Mecánico (en el rotor) → Energía Mecánica útil en la flecha.

Clasificación de los Motores Eléctricos y sus Particularidades

Aunque el principio fundamental es similar, existen diferentes tipos de motores eléctricos diseñados para satisfacer diversas necesidades de aplicación. Su clasificación principal se basa en el tipo de corriente con la que funcionan y su construcción interna.

Motores de Corriente Continua (CC)

Los motores de Corriente Continua son especialmente valorados en aplicaciones donde se requiere una regulación continua y precisa de la velocidad. Su diseño permite un control relativamente sencillo del par y la velocidad variando el voltaje o la corriente de alimentación.

Una característica de diseño mencionada es que, en este tipo de motor, el rotor (inducido) y el estator (campo) suelen tener el mismo número de polos y el mismo número de carbones (escobillas), aunque esta última característica depende del diseño específico con colector.

Dentro de los motores de CC, existen subtipos principales, clasificados según cómo se conectan los devanados del estator (campo) y el rotor (armadura):

• Serie: El devanado de campo está conectado en serie con el devanado de armadura. Tienen un par de arranque muy alto, pero su velocidad varía significativamente con la carga.
• Paralelo (Shunt): El devanado de campo está conectado en paralelo con el devanado de armadura. Ofrecen una regulación de velocidad mucho mejor y una velocidad más constante bajo carga variable.
• Mixto (Compound): Combinan características de los motores Serie y Paralelo, teniendo devanados de campo tanto en serie como en paralelo. Buscan un equilibrio entre el alto par de arranque del motor serie y la buena regulación de velocidad del motor paralelo.

Motores de Corriente Alterna (CA)

Los motores de Corriente Alterna son los más comunes en aplicaciones industriales y domésticas debido a la facilidad de generación y transmisión de la corriente alterna. Convierten la energía eléctrica de CA en fuerza de giro mediante la acción mutua de campos magnéticos, de forma similar a los motores de CC, pero adaptados a la naturaleza cambiante de la corriente alterna.

Los motores de CA se clasifican principalmente en dos grandes categorías:

Motores Asíncronos (de Inducción)

Son, con diferencia, el tipo más extendido. Su funcionamiento se basa en el efecto de inducción electromagnética, similar a un transformador. Un campo magnético alterno, creado por el estator al ser alimentado con CA, induce corrientes en el rotor (que no tiene conexión eléctrica externa). Estas corrientes inducidas crean su propio campo magnético en el rotor, que interactúa con el campo del estator, generando el par necesario para el giro.

La principal ventaja de los motores asíncronos es su simplicidad y robustez, ya que no requieren conexiones eléctricas (como escobillas y colector) en el rotor, eliminando así una fuente importante de desgaste y mantenimiento. Giran a una velocidad ligeramente inferior a la velocidad del campo magnético giratorio del estator (velocidad de sincronismo), de ahí su nombre de "asíncronos" o "de inducción".

Motores Síncronos

Estos motores se distinguen por girar exactamente a la misma velocidad que el campo magnético giratorio del estator, la llamada velocidad de sincronismo. Están constituidos por un estator (inducido) donde se aplica la corriente alterna, y un rotor (inductor) que suele ser un imán permanente o un electroimán con un número fijo de pares de polos magnéticos.

El campo magnético variable del estator "engancha" magnéticamente los polos del rotor, forzándolo a girar a la velocidad de sincronismo, que está directamente relacionada con la frecuencia de la corriente alterna de alimentación. Son utilizados en aplicaciones que requieren una velocidad constante y precisa, independientemente de la carga.

Motores de Colector en Corriente Alterna

Una categoría especial de motores de CA son los motores de colector. Estos motores fueron desarrollados para abordar algunas de las limitaciones de los motores de CA convencionales, como la dificultad para regular la velocidad de forma continua y mejorar el factor de potencia.

Utilizan un colector y escobillas, componentes más asociados a los motores de CC, pero aplicados a un diseño que opera con corriente alterna. Según el número de fases de la corriente, se clasifican en monofásicos y polifásicos. Los motores monofásicos de colector más comunes son los motores en serie (similares a los motores de CC serie, pero para CA) y los motores de repulsión.

Tabla Comparativa Simplificada

A continuación, presentamos una tabla que resume algunas características clave de los principales tipos de motores eléctricos mencionados:

Esta tabla ilustra cómo diferentes diseños logran la transformación energética con distintas propiedades de funcionamiento.

Preguntas Frecuentes sobre la Transformación de Energía en Motores

Es común tener dudas sobre cómo estos dispositivos convierten la energía. Respondemos algunas preguntas clave:

¿Qué tipo de transformación de energía tiene un motor eléctrico?

Un motor eléctrico realiza la transformación de energía eléctrica en energía mecánica.

¿Cómo se transforma la energía eléctrica en energía mecánica en un motor?

La transformación ocurre mediante la interacción de campos magnéticos. La corriente eléctrica crea campos magnéticos en los conductores (electroimanes), que interactúan con el campo magnético principal del estator, generando fuerzas que causan el movimiento rotatorio del rotor.

¿El principio de funcionamiento es el mismo para todos los motores eléctricos?

Sí, el principio fundamental de basarse en la interacción de campos magnéticos generados por corrientes eléctricas es común a la mayoría de los motores eléctricos. Sin embargo, la forma en que se logra esta interacción y se gestiona la corriente (continua o alterna) varía significativamente entre los distintos tipos, dando lugar a sus diferentes características y aplicaciones.

La capacidad de los motores eléctricos para transformar eficazmente la energía eléctrica en movimiento ha sido un pilar de la revolución tecnológica, impulsando desde pequeños ventiladores hasta grandes sistemas de transporte y maquinaria pesada. Comprender este proceso fundamental nos permite apreciar la ingeniosidad detrás de estos omnipresentes dispositivos.
