¿Alternador o Dinamo? Por qué tu auto usa uno

El sistema eléctrico de un automóvil es fundamental para su funcionamiento, alimentando desde las luces y la radio hasta sistemas más complejos como la inyección de combustible o la dirección asistida. Históricamente, esta energía se generaba de diversas maneras, pero hoy en día, el corazón de este sistema de carga en casi todos los vehículos es el alternador. Pero, ¿por qué se impuso el alternador sobre el generador de corriente continua, conocido comúnmente como dinamo?

Para entender esta transición, debemos remontarnos un poco en la historia del automóvil. Los primeros vehículos no tenían grandes demandas eléctricas. Sistemas como la ignición en coches primitivos como el Ford Model T dependían a veces de un tipo diferente de generador, la magneto, que producía corriente alterna de bajo voltaje para las bobinas de encendido. Con el tiempo y la adición de componentes eléctricos como luces y arranques eléctricos, se hizo necesaria una fuente de energía más robusta y constante para cargar una batería.

Así surgieron los generadores de corriente continua o dinamos. Estos dispositivos, impulsados por el motor del vehículo, convertían la energía mecánica en energía eléctrica para alimentar los accesorios y recargar la batería. Sin embargo, las dinamos tenían limitaciones importantes que eventualmente las harían obsoletas frente a la llegada del alternador.

La Diferencia Fundamental: Cómo Generan Corriente

Tanto el alternador como la dinamo generan electricidad basándose en los principios de la inducción electromagnética. La diferencia clave radica en cómo convierten la corriente alterna (AC), que es lo que se genera inicialmente, en corriente continua (DC), que es lo que el sistema eléctrico del coche y la batería necesitan.

En una dinamo, la corriente alterna se genera en el rotor giratorio (llamado armadura). Para convertir esta AC en DC, la dinamo utiliza un componente llamado conmutador y escobillas. El conmutador es esencialmente un interruptor rotatorio mecánico que invierte la dirección de la corriente en las bobinas del rotor justo en el momento adecuado para que la corriente de salida sea siempre en la misma dirección. Las escobillas, hechas de carbón, rozan contra el conmutador para transferir la corriente. Este sistema, si bien funciona, tiene desventajas significativas, especialmente a altas velocidades.

En un alternador, la generación de corriente se invierte. La corriente alterna se genera en el estator estacionario (las bobinas fijas), mientras que el rotor giratorio es un electroimán (o a veces un imán permanente) que crea un campo magnético rotatorio. Para convertir la AC generada en el estator a DC, el alternador utiliza un conjunto de rectificadores, que son diodos de estado sólido. Los diodos permiten que la corriente fluya en una sola dirección, convirtiendo eficazmente la AC en DC sin partes móviles que necesiten conmutar la corriente de salida. Esta es una diferencia fundamental que otorga al alternador muchas de sus ventajas.

Ventajas Clave del Alternador Sobre la Dinamo

La adopción generalizada del alternador a partir de la década de 1960 (Chrysler fue pionero en producción en masa en 1960 con el Valiant) no fue casualidad. Se debió a una serie de ventajas inherentes que lo hacían superior:

1. Carga Efectiva a Bajas Revoluciones

Una de las mayores limitaciones de la dinamo era su incapacidad para generar una carga significativa a bajas velocidades del motor, como al ralentí. La tensión de salida de una dinamo es directamente proporcional a su velocidad de giro. Esto significaba que, al ralentí o en tráfico lento, la dinamo no producía suficiente electricidad para alimentar los accesorios y cargar la batería simultáneamente. El sistema dependía entonces de la batería, que se descargaba progresivamente.

El alternador, gracias a su diseño y al uso de rectificadores, puede generar una carga útil incluso a la velocidad de ralentí del motor. Esto es crucial en el tráfico moderno y con la creciente demanda eléctrica de los vehículos, asegurando que la batería se mantenga cargada sin importar si el coche está circulando por carretera o detenido en un semáforo.

2. Mayor Durabilidad y Menor Mantenimiento

El conmutador y las escobillas de una dinamo sufren un desgaste significativo debido al roce y a la conmutación de la corriente de salida, que es la corriente total generada. Esto requería un mantenimiento más frecuente.

Los alternadores utilizan anillos rozantes (slip rings) para suministrar una pequeña corriente continua al rotor (para crear el campo magnético). Las escobillas del alternador solo transportan esta pequeña corriente de excitación, no la corriente de salida total. Esto resulta en un desgaste de las escobillas mucho menor y, por lo tanto, una vida útil significativamente más larga. Además, al no tener un conmutador mecánico que maneje altas corrientes, se evitan problemas de chispas y desgaste asociado.

3. Capacidad para Altas Velocidades

Las dinamos conmutador-escobillas tenían limitaciones en cuanto a la velocidad máxima a la que podían girar de forma segura. A muy altas revoluciones, las fuerzas centrífugas podían causar problemas en el conmutador.

Los alternadores, al generar la corriente principal en el estator fijo y utilizar anillos rozantes para la corriente del campo (mucho menor), pueden operar de manera fiable a velocidades mucho más altas. Los alternadores automotrices suelen ser impulsados por correa a 2-3 veces la velocidad del cigüeñal, velocidades que serían problemáticas para una dinamo. El hecho de que la frecuencia de la AC generada varíe con la velocidad del motor no es un problema, ya que los rectificadores convierten la AC variable en DC constante.

4. Diseño Más Simple y Resistente

Los alternadores son generalmente más ligeros, más compactos y más robustos que las dinamos de salida comparable. Su construcción, con el estator fijo y el rotor de polos en garra (el diseño más común en automoción, que parece dedos entrelazados), es inherentemente más simple mecánicamente para manejar las fuerzas y vibraciones de un entorno automotriz.

5. Regulación de Voltaje Más Sencilla

La regulación de voltaje para una dinamo requería relés complejos (incluyendo un relé de corte para aislar la dinamo de la batería a baja velocidad y evitar que la batería se descargara a través de ella). Los diodos rectificadores del alternador proporcionan automáticamente el aislamiento necesario, eliminando la necesidad del relé de corte. Además, los alternadores son inherentemente limitados en corriente, lo que simplifica aún más el sistema de regulación comparado con las dinamo, que a menudo necesitaban limitadores de corriente adicionales.

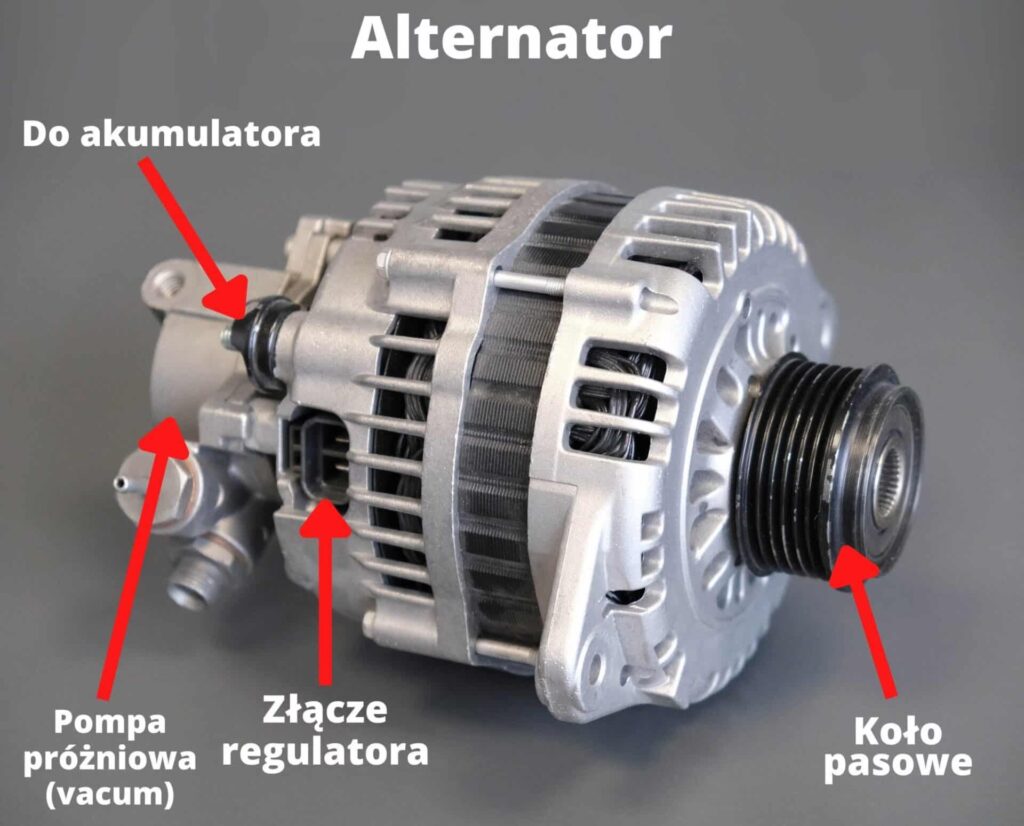

Funcionamiento Detallado del Alternador

El alternador automotriz típico utiliza un rotor con una única bobina de campo que recibe una pequeña corriente continua (la corriente de excitación) a través de los anillos rozantes y las escobillas. Este rotor tiene una forma de polos en garra que, al girar, crea un campo magnético rotatorio con múltiples polos norte y sur alternos. Este campo magnético variable induce una corriente alterna en las bobinas del estator, que están fijas alrededor del rotor.

El estator generalmente tiene un bobinado trifásico, lo que significa que genera tres corrientes alternas desfasadas entre sí. Estas tres corrientes se envían a un puente de diodos (el rectificador), que consta de seis diodos (dos por fase). Los diodos permiten que la corriente fluya en una sola dirección, combinando las tres ondas de AC desfasadas para producir una corriente continua pulsante pero mucho más suave que si fuera monofásica. Esta corriente DC es la que se utiliza para alimentar los sistemas eléctricos del vehículo y cargar la batería.

La refrigeración del alternador es importante, especialmente en vehículos modernos con alta demanda eléctrica. Los diseños más antiguos usaban ventiladores externos en la polea. Los diseños compactos modernos a menudo tienen ventiladores internos (a veces dos, uno en cada extremo) con flujo de aire semiradial para mejorar la eficiencia de la refrigeración y reducir el ruido.

Regulación de Voltaje: Manteniendo la Tensión Constante

Aunque el alternador genera DC después de la rectificación, la tensión de salida varía con la velocidad del motor y la carga eléctrica del vehículo. Para proteger los componentes electrónicos y asegurar la carga correcta de la batería, se necesita un regulador de voltaje. Este dispositivo monitorea la tensión del sistema y ajusta la pequeña corriente de excitación que va al rotor.

Si la tensión del sistema es demasiado baja, el regulador aumenta la corriente de excitación, lo que fortalece el campo magnético del rotor y aumenta la tensión de salida del alternador. Si la tensión es demasiado alta, el regulador disminuye la corriente de excitación. Este proceso ocurre constantemente para mantener la tensión de salida dentro de un rango estrecho (típicamente alrededor de 13.8 a 14.5 voltios, dependiendo de varios factores).

Históricamente, los reguladores eran unidades separadas. Luego se integraron en el alternador. En muchos vehículos modernos, la función de regulación de voltaje es controlada directamente por la Unidad de Control del Motor (ECU), que puede tener en cuenta otros factores como la temperatura ambiente, la temperatura de la batería y la carga del motor para optimizar la carga.

Es común que el circuito de excitación inicial del alternador esté conectado a la luz de advertencia de carga en el tablero. Cuando el motor está apagado y el contacto puesto, la luz se enciende porque la corriente fluye a través del filamento de la bombilla hacia el regulador a tierra. Una vez que el alternador comienza a generar voltaje, este voltaje se iguala al voltaje de la batería en el otro lado de la bombilla, haciendo que la luz se apague. Si la correa del alternador se rompe o el alternador falla, la luz de carga se encenderá para advertir al conductor.

Capacidad de Salida y Eficiencia

La capacidad de salida de un alternador se mide en amperios (A) y varía considerablemente según el vehículo. Mientras que los coches antiguos podían tener alternadores de 30A, los vehículos modernos con aire acondicionado, dirección asistida eléctrica, numerosos sistemas electrónicos y de infoentretenimiento requieren mucha más energía. Los alternadores típicos de turismos y camionetas ligeras actuales suelen tener capacidades de 50-70A, pero no es raro encontrar alternadores de 100A, 150A o incluso más, especialmente en vehículos de gama alta o con muchos accesorios.

Los vehículos comerciales pesados, autobuses o vehículos de emergencia pueden utilizar alternadores con capacidades de 300A o superiores, a veces incluso refrigerados por agua o aceite debido a la gran cantidad de calor generado.

En cuanto a la eficiencia, los alternadores automotrices modernos suelen operar con una eficiencia del 70-80% a velocidades medias del motor. La eficiencia puede disminuir a velocidades muy altas debido a las pérdidas por ventilación y otras fricciones. Aunque esto puede parecer bajo comparado con generadores de gran escala (que alcanzan eficiencias superiores al 98%), es un compromiso aceptable dado el tamaño, peso, coste y el amplio rango de velocidades de operación que un alternador de coche debe soportar.

Alternadores en la Era Moderna y Vehículos Híbridos

El diseño básico del alternador ha demostrado ser robusto y adaptable. Los alternadores compactos modernos son un ejemplo de cómo se ha mejorado la refrigeración y la densidad de potencia. Incluso existen versiones sin escobillas, que aumentan aún más la durabilidad, aunque son más comunes en maquinaria pesada que en turismos convencionales.

En el ámbito de los vehículos híbridos, el concepto va un paso más allá. Los vehículos híbridos a menudo reemplazan tanto el alternador como el motor de arranque convencional con una o más unidades motor/generador combinadas. Estas unidades, controladas por electrónica de potencia mucho más sofisticada que un regulador de alternador tradicional, pueden arrancar el motor de combustión, generar electricidad para cargar la batería grande del sistema híbrido y, en algunos diseños, incluso proporcionar propulsión directa a las ruedas.

Preguntas Frecuentes sobre Alternadores y Dinamos

¿Puedo reemplazar una dinamo por un alternador en un coche clásico?

Sí, es una modificación común para mejorar la fiabilidad y la capacidad de carga. Sin embargo, requiere adaptar el sistema de cableado, eliminar el regulador de dinamo y instalar un regulador de alternador (si no está integrado). Es una modificación relativamente sencilla pero que requiere conocimientos eléctricos.

¿Cómo sé si mi alternador está fallando?

Los síntomas comunes incluyen la luz de advertencia de la batería encendida en el tablero, luces tenues, accesorios eléctricos que no funcionan correctamente, dificultad para arrancar (batería descargada) o ruidos extraños provenientes del área del alternador.

¿El alternador carga la batería solo cuando el coche está en marcha?

Sí, el alternador es accionado por el motor a través de una correa. Solo genera electricidad cuando el motor está girando.

¿Qué es el regulador de voltaje y por qué es importante?

El regulador de voltaje es un componente que controla la salida de voltaje del alternador para mantenerla constante, independientemente de la velocidad del motor o la carga eléctrica. Es vital para proteger la batería y los componentes electrónicos del coche de sobretensiones o subtensiones.

¿Por qué el alternador genera AC si el coche necesita DC?

La generación de AC en el estator fijo es más eficiente y permite un diseño más simple y robusto para altas velocidades. La conversión a DC se realiza fácilmente con diodos rectificadores, que son componentes de estado sólido fiables y sin desgaste mecánico significativo.

Conclusión

En resumen, el cambio de las dinamos a los alternadores en los vehículos fue impulsado por la necesidad de un sistema de carga más eficiente, fiable y capaz de satisfacer las crecientes demandas eléctricas. La capacidad del alternador para cargar a bajas velocidades, su mayor durabilidad gracias al uso de anillos rozantes y rectificadores en lugar de conmutadores, su diseño más ligero y robusto, y la simplicidad de su regulación lo convirtieron en el estándar de la industria automotriz. Aunque la tecnología sigue evolucionando, especialmente con los sistemas de motor/generador en vehículos híbridos, el principio fundamental del alternador sigue siendo una pieza ingenieril brillante que mantiene nuestros coches con la energía que necesitan para funcionar.
