Fallo en la Mariposa del Auto: Síntomas y Solución

La válvula de mariposa, también conocida como cuerpo de aceleración o caja de mariposa, es un componente fundamental en el sistema de admisión de aire de los vehículos con motor de combustión interna. Su función principal es controlar la cantidad de aire que ingresa al motor, actuando como un regulador que responde directamente a la posición del pedal del acelerador. Una correcta dosificación de aire es vital para que la mezcla con el combustible sea la adecuada y se produzca una combustión eficiente. Sin embargo, cuando esta pieza crucial falla, el rendimiento del motor, el consumo de combustible y la experiencia de conducción pueden verse seriamente afectados.

¿Qué es la Válvula de Mariposa y Cómo Funciona?

Ubicada estratégicamente entre el filtro de aire y el colector de admisión, la válvula de mariposa es esencialmente una placa circular montada sobre un eje. Al pisar el acelerador, esta placa gira, abriéndose para permitir un mayor flujo de aire hacia el motor. Cuanto más aire entra, mayor es la combustión posible y, por ende, mayor la potencia generada.

El funcionamiento de la válvula de mariposa está íntimamente ligado a la unidad de control del motor (ECU). La válvula cuenta con sensores que informan a la ECU sobre su ángulo de apertura. Con base en esta información y otros parámetros (como temperatura, humedad, etc.), la ECU calcula la cantidad precisa de combustible que debe inyectarse para lograr la mezcla ideal de aire y combustible. Una mezcla desequilibrada, ya sea por exceso o defecto de aire, provocada por un fallo en la mariposa, puede dar lugar a numerosos problemas de funcionamiento.

Diferencias en Motores Gasolina y Diésel

Aunque la válvula de mariposa está presente en ambos tipos de motores, su propósito varía ligeramente:

• Motores Gasolina: Su función principal es regular la cantidad de aire que entra para controlar la potencia del motor. Al cerrar la mariposa, se restringe la entrada de aire, reduciendo la potencia.
• Motores Diésel: En los diésel modernos, la mariposa no se utiliza para controlar la potencia (que se regula principalmente por la cantidad de combustible inyectado), sino para gestionar la recirculación de los gases de escape (EGR) y para generar vacío en el colector de admisión en ciertas condiciones, lo cual es necesario para el correcto funcionamiento del sistema EGR y para apagar el motor de forma suave. También puede ayudar en la regeneración del filtro de partículas.

Tipos de Válvulas de Mariposa

Con la evolución de la tecnología automotriz, el mecanismo de accionamiento de la válvula de mariposa ha cambiado:

• Válvulas de Mariposa Mecánicas: Son el tipo más antiguo y se encuentran en vehículos de modelos más antiguos o de bajo coste. La apertura de la válvula está conectada directamente al pedal del acelerador mediante un cable metálico. La fuerza y la distancia que el conductor pisa el pedal determinan mecánicamente el ángulo de apertura de la mariposa.
• Válvulas de Mariposa Electrónicas: Son las más comunes en los coches modernos. No hay una conexión mecánica directa con el pedal del acelerador. En su lugar, el pedal del acelerador tiene un sensor que envía una señal electrónica a la ECU. La ECU procesa esta señal, junto con información de otros sensores (velocidad, carga del motor, temperatura, etc.), y envía una señal eléctrica a un motor o actuador en el cuerpo de la mariposa para que ajuste su apertura de forma precisa. Esto permite un control mucho más fino y rápido del flujo de aire, mejorando la eficiencia, las emisiones y la respuesta del motor.
• Válvulas para Arranque en Frío (menos comunes): En algunos sistemas de carburación antiguos, existía una especie de mariposa (estrangulador o "cebador") que limitaba la entrada de aire durante el arranque en frío para enriquecer la mezcla y facilitar el encendido. Este concepto es diferente de la válvula de mariposa principal de aceleración.

Síntomas Comunes de una Válvula de Mariposa Averiada

Un fallo en la caja de mariposa puede manifestarse de diversas maneras, afectando directamente el comportamiento del vehículo. Prestar atención a estas señales es crucial para diagnosticar el problema a tiempo.

Pérdida de Rendimiento del Motor

Uno de los síntomas más perceptibles. Si el coche tiene dificultades para acelerar o sientes que el motor no responde con la misma agilidad que antes al pisar el acelerador, podría ser un indicio. Una mariposa que no se abre correctamente restringe el flujo de aire, limitando la capacidad del motor para generar potencia.

Ralentí Inestable o Elevado

El ralentí inestable es un síntoma muy común de una válvula de mariposa sucia o defectuosa. Cuando el vehículo está detenido, el motor debería mantener un régimen de revoluciones constante y bajo. Si las revoluciones fluctúan notablemente, subiendo y bajando de manera errática, o si el ralentí se mantiene inusualmente alto, esto sugiere que la mariposa no está regulando el pequeño flujo de aire necesario en reposo de forma precisa. Esto puede deberse a suciedad que impide el cierre total o a un problema en el actuador o los sensores.

Problemas al Arrancar

Una válvula de mariposa que falla, especialmente si se queda completamente cerrada o no permite el mínimo paso de aire necesario para el arranque, puede dificultar o impedir que el motor encienda correctamente. Podrías experimentar arranques prolongados o que el motor simplemente no logre ponerse en marcha.

Activación de la Luz de Advertencia del Motor (Check Engine)

La ECU monitorea constantemente el funcionamiento de los componentes del motor, incluida la válvula de mariposa y sus sensores. Si la ECU detecta que el flujo de aire no coincide con lo que espera (por ejemplo, si la señal del sensor de posición de la mariposa no corresponde con la apertura real, o si la cantidad de aire medida por el caudalímetro no concuerda con la apertura de la mariposa), activará la luz de Check Engine en el tablero y almacenará un código de error específico que puede ser leído con una herramienta de diagnóstico.

Alto Consumo de Combustible

Una mezcla incorrecta de aire y combustible, a menudo causada por una válvula de mariposa defectuosa, puede llevar a un aumento significativo en el consumo de combustible. Si la mariposa no regula bien el aire, la ECU podría inyectar más combustible de lo necesario para intentar compensar o mantener el motor funcionando, resultando en una combustión ineficiente y un mayor gasto de gasolina o diésel.

Tirones Durante la Marcha

Especialmente al intentar acelerar o exigir más potencia al motor, una válvula de mariposa que no responde correctamente o cuya apertura es errática puede causar tirones o sacudidas en el vehículo. Esto se debe a una entrega de potencia irregular causada por las fluctuaciones en la mezcla aire-combustible.

Humo Negro por el Escape

En motores de gasolina, el humo negro suele indicar una mezcla demasiado rica (exceso de combustible). Si la válvula de mariposa restringe demasiado el aire, la ECU podría seguir inyectando una cantidad de combustible que, sin suficiente aire para quemarse completamente, resulta en la producción de hollín y humo negro.

Causas Comunes de Avería en la Válvula de Mariposa

Varias razones pueden llevar a que este componente vital falle:

Acumulación de Suciedad (Hollín y Carbonilla)

Esta es quizás la causa más frecuente, especialmente en motores diésel debido a la recirculación de gases de escape. Con el tiempo, se acumulan residuos de aceite, polvo, hollín y carbonilla en la placa y el eje de la mariposa, así como en las paredes del cuerpo. Esta suciedad puede impedir que la placa se mueva libremente, bloqueándola parcial o totalmente (abierta o cerrada) o causando un movimiento errático. En las válvulas electrónicas, la suciedad también puede afectar los contactos eléctricos.

Desgaste Mecánico

Aunque están diseñadas para durar, las piezas móviles de la válvula (el eje, la placa) pueden sufrir desgaste con el uso prolongado. Este desgaste puede llevar a holguras que afectan el correcto sellado o la posición precisa de la placa, impidiendo un cierre o apertura adecuados.

Fallo de los Sensores

Las válvulas de mariposa, especialmente las electrónicas, dependen de sensores para su funcionamiento (como el sensor de posición de la mariposa, o TPS - Throttle Position Sensor). Si estos sensores se ensucian, se dañan o fallan electrónicamente, la ECU no recibirá información correcta sobre la posición de la mariposa o no podrá controlar su movimiento, provocando un mal funcionamiento.

Averías Electrónicas

En las válvulas electrónicas, el motor o actuador que mueve la mariposa, o la propia electrónica interna del cuerpo de mariposa, pueden fallar. Esto puede deberse a cortocircuitos, problemas en el cableado, o fallos en la unidad de control integrada en el cuerpo de mariposa.

Problemas con el Potenciómetro de la Válvula de Mariposa

El potenciómetro es un tipo de sensor de posición que se monta en el eje de la mariposa en muchos sistemas electrónicos. Convierte el ángulo de apertura de la mariposa en una señal de voltaje que la ECU interpreta. Si el potenciómetro se desgasta internamente (las pistas sobre las que desliza el contacto) o sufre un fallo electrónico, enviará señales erróneas a la ECU, lo que puede manifestarse como tirones, ralentí irregular o problemas de arranque.

Soluciones a los Problemas de la Válvula de Mariposa

La forma de solucionar una avería en la válvula de mariposa depende de la causa subyacente. Las soluciones más comunes incluyen:

Limpieza

Si el problema se debe principalmente a la acumulación de suciedad, una limpieza a fondo puede restaurar el funcionamiento normal. Esto generalmente implica desmontar el cuerpo de la mariposa del vehículo, utilizar un limpiador específico para cuerpos de aceleración y eliminar cuidadosamente toda la carbonilla y residuos de la placa y el interior del cuerpo. Es una solución relativamente sencilla y económica si la pieza no tiene daños mecánicos o electrónicos.

Reemplazo o Recalibración de Sensores

Si el diagnóstico apunta a un sensor defectuoso (como el TPS), a veces es posible reemplazar solo el sensor si se vende por separado. En otros casos, si se ha limpiado o reemplazado el cuerpo de mariposa, puede ser necesario realizar una recalibración o "aprendizaje" de la posición de la mariposa utilizando una herramienta de diagnóstico, para que la ECU reconozca correctamente las posiciones de abierto y cerrado.

Sustitución de la Válvula de Mariposa Completa

Cuando la válvula de mariposa presenta desgaste mecánico significativo, daños en el actuador electrónico, fallos internos no reparables en la electrónica o si la limpieza no resuelve el problema (por ejemplo, si la suciedad ha causado un daño permanente o si el potenciómetro está desgastado), la solución más definitiva es la sustitución de la pieza completa. Es importante asegurarse de que la pieza de reemplazo sea la correcta para el modelo y año del vehículo.

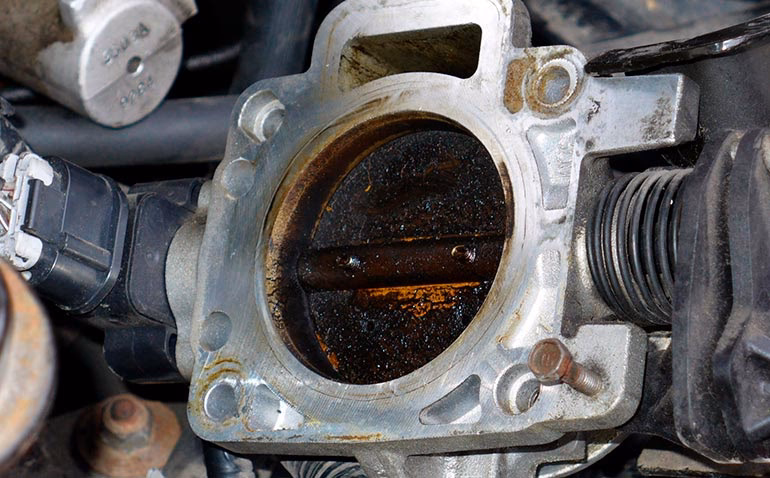

¿Cuánto Cuesta Reparar o Cambiar la Válvula de Mariposa?

El coste de solucionar un problema con la válvula de mariposa varía significativamente según el tipo de intervención y el modelo del vehículo:

• Limpieza: Es la opción más económica. Si se realiza uno mismo, solo implica el coste del limpiador específico (que suele ser asequible). Si se lleva a taller, el coste principal será la mano de obra, que puede variar pero suele ser mucho menor que un reemplazo completo. El tiempo estimado en taller para una limpieza puede ser de alrededor de dos horas.
• Sustitución: El coste de la pieza nueva puede ser considerable, variando mucho entre modelos y marcas. Además, hay que sumar la mano de obra del taller. El coste total por el reemplazo de la válvula por una nueva puede rondar entre los 90 y 200 euros o incluso más, dependiendo del vehículo y la complejidad del acceso. Optar por una caja de mariposa de desguace puede ser una alternativa mucho más económica, siempre y cuando la pieza provenga de un proveedor fiable que garantice su correcto funcionamiento.

Es fundamental obtener un diagnóstico preciso para determinar si basta con una limpieza o si es necesario el reemplazo. Un taller de confianza podrá asesorarte sobre la mejor solución.

Preguntas Frecuentes sobre la Válvula de Mariposa

¿Qué es exactamente la mariposa en un coche?

Es una válvula en el sistema de admisión de aire del motor que regula la cantidad de aire que entra, controlando así la potencia del motor en los gasolina y gestionando sistemas como el EGR en los diésel.

¿Dónde se encuentra la válvula de mariposa?

En motores de gasolina, generalmente se ubica entre el filtro de aire y el colector de admisión. En motores diésel, puede estar a la salida del turbo o en el conducto de admisión antes del colector.

¿Cómo sé si mi válvula de mariposa está fallando?

Los síntomas comunes incluyen ralentí inestable, dificultad para arrancar, pérdida de potencia, tirones al acelerar, aumento del consumo de combustible y la luz de Check Engine encendida.

¿Puede limpiarse la válvula de mariposa?

Sí, en muchos casos, si el problema es la acumulación de suciedad, una limpieza profesional puede resolver el fallo y restaurar su funcionamiento.

¿Cuándo debo reemplazar la válvula de mariposa en lugar de limpiarla?

El reemplazo es necesario si la pieza presenta desgaste mecánico, daños electrónicos internos, fallos en sus sensores no reemplazables por separado, o si la limpieza no logra resolver el problema.

¿Es cara la sustitución de la válvula de mariposa?

El coste varía, pero puede ser significativo al comprar una pieza nueva. Una alternativa más económica es adquirir una pieza de desguace verificada o realizar solo una limpieza si es suficiente.

¿Afecta una válvula de mariposa averiada al consumo de combustible?

Sí, una mezcla incorrecta de aire y combustible, causada por un fallo en la mariposa, a menudo resulta en un aumento del consumo.

Conclusión

La válvula de mariposa es un componente pequeño pero de gran importancia para el correcto funcionamiento y la eficiencia de un motor. Una avería en esta pieza puede generar una serie de problemas molestos y potencialmente costosos si no se abordan a tiempo. Desde la pérdida de rendimiento hasta un mayor consumo de combustible y problemas de arranque, los síntomas son variados y suelen ser claros indicadores de que algo no va bien.

Afortunadamente, muchas veces la solución es tan simple como una limpieza. Sin embargo, en casos de desgaste o fallo electrónico, puede ser necesaria la sustitución. Prestar atención a los primeros síntomas y realizar un diagnóstico adecuado es clave para elegir la solución correcta y evitar daños mayores en el motor. Mantener la válvula de mariposa en buen estado, a través de limpiezas periódicas si es propenso a ensuciarse, puede contribuir a alargar la vida útil del motor y asegurar un funcionamiento óptimo del vehículo.
