Fusibles del Coche: Tipos, Colores y Cómo Cambiarlos

Los fusibles en un coche son piezas pequeñas pero vitales que actúan como guardianes silenciosos del complejo sistema eléctrico. Su función principal es proteger los componentes electrónicos y el cableado de daños causados por sobrecargas de corriente. Son, en esencia, un eslabón débil intencional en el circuito: si la corriente supera un límite seguro, el fusible se funde, interrumpiendo el flujo eléctrico y salvando equipos más caros y difíciles de reemplazar como la radio, las luces o la centralita.

Conocer los fusibles de tu vehículo, sus tipos, dónde se encuentran y cómo identificarlos, es fundamental para poder solucionar problemas eléctricos menores o, al menos, entender por qué un sistema específico ha dejado de funcionar. No son solo un componente de repuesto; son una pieza clave en la seguridad y el correcto funcionamiento de tu automóvil.

¿Qué Son Exactamente los Fusibles de un Coche?

Imagina el sistema eléctrico de tu coche como una red de autopistas por las que circula la energía. Cada componente, desde los faros hasta la radio, necesita una cantidad específica de energía para funcionar correctamente. Si por algún motivo (como un cortocircuito o un fallo en un componente) se produce una 'inundación' de energía, una corriente excesivamente alta, esto podría 'quemar' los dispositivos conectados o incluso el cableado. Aquí es donde entra el fusible.

Un fusible contiene un delgado hilo metálico diseñado para fundirse a una determinada temperatura, que se alcanza cuando la corriente eléctrica que lo atraviesa excede su límite preestablecido. Al fundirse este hilo, el circuito se abre, deteniendo el paso de la corriente peligrosa. Es un acto de autosacrificio que protege el resto del sistema. Por eso, cuando un sistema eléctrico deja de funcionar (una luz no enciende, la radio no prende, etc.), lo primero que se suele revisar es el fusible correspondiente.

Tipos de Fusibles Más Comunes en Automóviles

Aunque la función es siempre la misma, los fusibles vienen en diferentes formas, tamaños y capacidades para adaptarse a las diversas necesidades de los vehículos a lo largo de la historia y según el fabricante. Los más extendidos hoy en día son los fusibles de cuchilla, pero existen otros tipos que aún se encuentran en coches más antiguos o aplicaciones específicas.

Fusibles de Cuchilla o Fusibles de Uña

Estos son, con diferencia, los fusibles más comunes en los automóviles modernos. Se caracterizan por tener un cuerpo de plástico de colores y dos terminales metálicos planos (similares a cuchillas o uñas) que se insertan en un zócalo. Su diseño permite una fácil identificación visual de si el hilo interno se ha fundido.

Existen varios formatos de fusibles de cuchilla, diferenciados principalmente por su tamaño:

• Micro2 (APT o ATR): Uno de los formatos más pequeños.
• Micro3 (ATL): Ligeramente diferente al Micro2 en dimensiones.
• Mini (ATM o APM): Desarrollados en los años 90, son más pequeños que los normales.
• Mini de perfil bajo (APS o ATT): Una variante aún más compacta de los fusibles Mini.
• Normal (APR, ATC, ATO, ATS): Desarrollados en 1976, fueron los primeros ampliamente utilizados en vehículos de baja tensión.
• Maxi (APX): También desarrollados en 1976, pero diseñados para corrientes más altas.

Las dimensiones y amperajes disponibles varían según el tamaño del fusible de cuchilla. Aquí tienes una tabla comparativa:

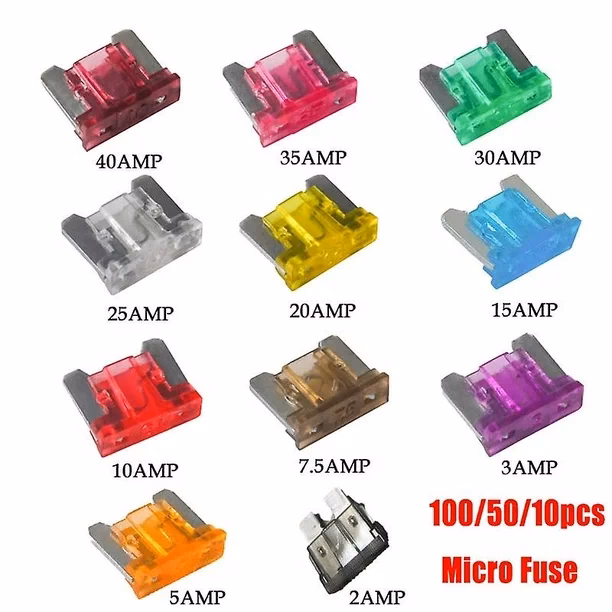

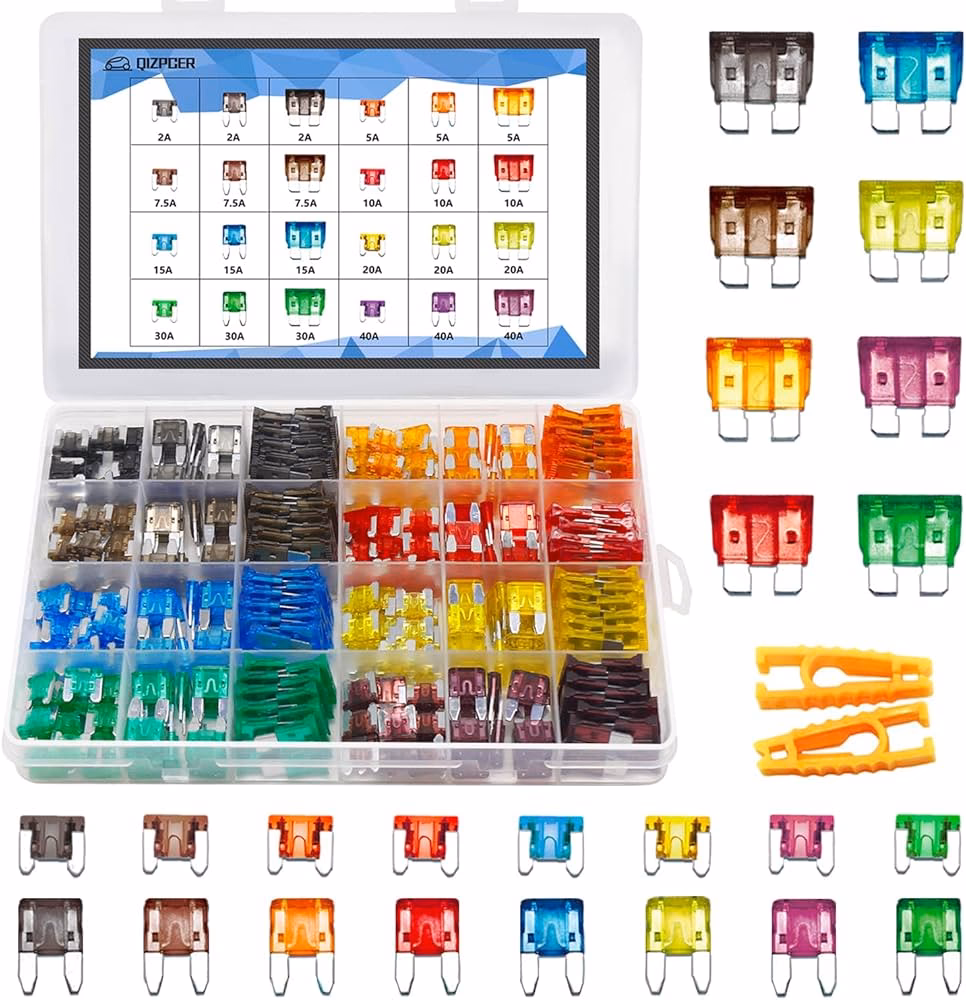

Para los fusibles de cuchilla, existe un sistema de código de colores estandarizado que permite identificar rápidamente su amperaje. Los formatos Micro2, Micro3, Mini y Normal comparten un código, mientras que los Maxi usan uno ligeramente diferente:

Es crucial respetar este código de colores y el amperaje indicado en el fusible. Utilizar un fusible de mayor amperaje del especificado puede provocar daños graves en el cableado o los componentes.

Fusibles Tipo Bosch o Torpedo

Estos fusibles son característicos de coches europeos antiguos. Tienen una forma cilíndrica con extremos cónicos y unas dimensiones típicas de 6x25 mm. Siguen la norma DIN 72581/1. También utilizan un código de colores para indicar su amperaje:

Fusibles Tipo Lucas

Encontrados principalmente en automóviles británicos antiguos, los fusibles Lucas son también cilíndricos, pero su longitud puede variar entre 1 y 1.25 pulgadas, con terminales cónicos. Una particularidad de estos fusibles es que a menudo llevan impreso un número que corresponde a un amperaje de fusión "lento" o de uso prolongado, que es aproximadamente el doble del amperaje de funcionamiento continuo que el sistema debería soportar. Esto puede generar confusión al reemplazarlos con fusibles modernos. También siguen un esquema de colores, aunque con diferentes valores de amperaje asociados a ellos, a menudo indicando tres valores (continuo, instantáneo de fusión, continuo de fusión):

Fusibles SAE de Cristal

Comunes en automóviles norteamericanos fabricados hasta 1981, estos fusibles tienen un cuerpo de cristal cilíndrico con terminales metálicos en los extremos. Están diseñados para sistemas de 32 voltios y rangos de amperaje entre 4A y 30A. Siguen la norma SAE J554. Su diámetro es estándar (1/4 de pulgada), pero su longitud varía según el amperaje. Por ejemplo, un fusible de 4A mide 5/8 pulgadas, uno de 20A mide 1 1/4 pulgadas y uno de 30A alcanza 1 7/16 pulgadas.

Fusibles Limitadores

Estos fusibles son diferentes a los anteriores. Generalmente consisten en una tira metálica diseñada para corrientes muy altas, a menudo superiores a 40 amperios. Suelen encontrarse cerca de la batería o en circuitos principales que manejan grandes cantidades de energía, como en vehículos eléctricos industriales (carretillas elevadoras). A diferencia de otros fusibles, su reemplazo suele requerir herramientas y no se consideran componentes que el usuario final deba mantener o cambiar fácilmente.

¿Dónde Están los Fusibles y Cuáles Protegen?

La ubicación de las cajas de fusibles en un coche varía significativamente según el modelo y el fabricante. Lo más común es encontrar una o más cajas de fusibles en los siguientes lugares:

• Bajo el salpicadero, a menudo cerca de la columna de dirección o en el lado del conductor.
• En el lateral del salpicadero, accesible al abrir la puerta del conductor o del pasajero.
• En el compartimento del motor, generalmente cerca de la batería.
• En el maletero, en algunos modelos.

Cada fusible está asignado a proteger uno o varios componentes o sistemas eléctricos específicos. La clave para saber qué fusible protege qué circuito en *tu* coche es consultar el manual del usuario. Este manual contiene diagramas detallados de la(s) caja(s) de fusibles de tu vehículo, indicando la ubicación de cada fusible y el amperaje correcto, así como el sistema que protege (ej: luces de cruce, radio, elevalunas, bomba de combustible, airbag, etc.).

Los amperajes de los fusibles de cuchilla más comunes suelen proteger los siguientes sistemas:

• Fusibles de 5 amperios (Naranja): Circuitos de baja demanda como sensores, la alarma, el claxon, o algunos módulos electrónicos.
• Fusibles de 10 amperios (Rojo): Partes del sistema de iluminación (luces de posición, intermitentes), el sistema de sonido (radio), el cierre centralizado.
• Fusibles de 15 amperios (Azul): Componentes con un consumo moderado como la bomba de combustible, las luces de freno, los limpiaparabrisas.
• Fusibles de 20 amperios (Amarillo): Sistemas que requieren más potencia, como el encendedor (toma de 12V), el techo solar, o asientos calefactables.
• Fusibles de 25 amperios (Transparente): Sistemas como los elevalunas eléctricos o algunos componentes del sistema de aire acondicionado/climatizador.
• Fusibles de 30 amperios (Verde): Circuitos de alta demanda como el motor del ventilador del habitáculo (climatizador), o algunos elevalunas más potentes.
• Fusibles por encima de 30 amperios (Maxi, limitadores): Circuitos principales, motor de arranque, sistemas ABS, dirección asistida eléctrica, etc.

Esta lista es solo orientativa. La asignación exacta varía enormemente entre marcas y modelos. Siempre confía en el manual del usuario de tu coche.

Por Qué Se Funde un Fusible y Cómo Reemplazarlo

Un fusible se funde cuando la corriente que lo atraviesa excede su capacidad nominal durante un tiempo determinado. La causa más común de una sobrecarga es un cortocircuito, donde la corriente toma un camino no deseado con muy baja resistencia, generando un pico de corriente muy alto. Otras causas pueden ser un fallo en un componente que empieza a consumir demasiada energía, o un problema en el cableado. Si un fusible se funde, indica que hay un problema subyacente en el circuito que protegía.

Reemplazar un fusible fundido es una tarea relativamente sencilla que muchos conductores pueden realizar. Aquí tienes los pasos:

1. Identifica el sistema afectado: Si algo ha dejado de funcionar (una luz, la radio, etc.), tienes una pista sobre qué circuito revisar.
2. Localiza la caja de fusibles: Usa el manual del usuario para encontrar la ubicación exacta de la caja o cajas de fusibles relevantes en tu coche.
3. Identifica el fusible correcto: Consulta el diagrama en el manual del usuario o en la tapa de la caja de fusibles para saber qué fusible corresponde al sistema averiado y cuál es su amperaje correcto (identificado por el color y el número impreso).
4. Accede al fusible: La caja de fusibles suele tener una tapa que se quita a presión. Dentro de la caja, verás una matriz de fusibles de diferentes colores y tamaños.
5. Retira el fusible fundido: La mayoría de las cajas de fusibles vienen con una pequeña pinza de plástico diseñada específicamente para extraer fusibles de cuchilla. Usa esta herramienta para agarrar el fusible averiado y tirar suavemente de él. Un fusible fundido a menudo muestra el hilo metálico interno roto o el cuerpo de plástico oscurecido o deformado.
6. Inserta el nuevo fusible: Coge un fusible de reemplazo exacto, es decir, del mismo tipo (Mini, Normal, etc.), mismo color y mismo amperaje que el fundido. Insértalo en el zócalo vacío, presionando suavemente hasta que encaje firmemente.
7. Verifica el funcionamiento: Vuelve a encender el sistema que fallaba. Si el problema era solo el fusible, ahora debería funcionar correctamente.
8. Cierra la caja: Vuelve a colocar la tapa de la caja de fusibles.

Es fundamental utilizar siempre un fusible de repuesto con el amperaje idéntico al original. Poner un fusible de menor amperaje hará que se funda inmediatamente o poco después. Poner uno de mayor amperaje elimina la protección; el fusible no se fundirá ante una sobrecarga, lo que puede causar daños graves al cableado y componentes, e incluso provocar un incendio. Si el nuevo fusible se funde tan pronto como lo instalas, significa que hay un cortocircuito persistente u otro fallo grave en el circuito, y deberías llevar el coche a un taller para que lo diagnostiquen y reparen.

Preguntas Frecuentes sobre Fusibles de Coche

¿Cómo sé si un fusible está fundido?

La forma más sencilla es la inspección visual. En los fusibles de cuchilla transparentes, puedes ver si el pequeño hilo metálico interno está roto. Algunos fusibles opacos o de otros tipos pueden requerir el uso de un probador de fusibles o un multímetro para verificar la continuidad.

¿Puedo poner un fusible de otro color si no tengo el del color correcto?

No. El color indica el amperaje. Poner un fusible de un color diferente significa que estás usando uno con un amperaje distinto, lo cual es incorrecto y potencialmente peligroso.

¿Qué pasa si pongo un fusible de mayor amperaje del que recomienda el manual?

Es muy peligroso. El fusible no se fundirá cuando debería, permitiendo que una corriente excesiva fluya a través del circuito. Esto puede derretir el cableado, dañar permanentemente los componentes eléctricos que protege y, en el peor de los casos, causar un incendio en el vehículo.

¿Dónde puedo conseguir fusibles de repuesto?

Puedes comprar cajas de fusibles variados o fusibles individuales del tipo y amperaje que necesites en tiendas de repuestos de automóviles, grandes superficies con sección de automoción o concesionarios.

¿Necesito alguna herramienta especial para cambiar un fusible?

Para los fusibles de cuchilla, es muy recomendable usar la pinza de plástico que a menudo se incluye en la propia caja de fusibles o con los fusibles de repuesto. Para otros tipos de fusibles (como los de cristal o Bosch), puede que necesites unos alicates de punta fina, pero siempre con cuidado para no romper el fusible o dañar el zócalo.

Conclusión

Los fusibles son componentes pequeños pero fundamentales para la seguridad y el funcionamiento del sistema eléctrico de tu coche. Entender qué son, los diferentes tipos que existen (cuchilla, Bosch, Lucas, cristal, limitadores), cómo identificar su amperaje por el color y, sobre todo, dónde encontrarlos y cómo realizar un reemplazo exacto consultando siempre el manual del usuario, te permitirá solucionar problemas menores rápidamente y evitar daños mayores. Si un fusible se funde repetidamente, recuerda que es una señal de un problema más serio que requiere la atención de un profesional. Un fusible fundido no es solo una molestia; es el indicador de que el sistema de protección ha hecho su trabajo ante una sobrecarga.
