El Servofreno: Qué Es, Función y Mantenimiento

En el complejo sector de la automoción, cada componente juega un papel fundamental para garantizar la seguridad y eficiencia del coche. Entre ellos, el servofreno destaca como un elemento crucial que ha revolucionado la forma en la que frenamos nuestro vehículo. Fue inventado por Malcolm Loughead, cofundador de la compañía Lockheed Corporation, en 1918. Pese a su importancia, el servofreno no se incorporó a los vehículos de forma masiva hasta la década de 1960. Antes de su descubrimiento, la fuerza necesaria para frenar era considerablemente mayor, lo que dificultaba poder conducir, especialmente para personas con menos fuerza física. A lo largo de este artículo, conoceremos en qué consiste el sistema del servofreno, explorando su funcionamiento, sus ventajas y algunas cosas más que seguro que no sabías.

Aunque lo usas de forma habitual sin darte cuenta, seguro que al escucharlo te preguntas qué es el servofreno. En este caso vamos a dar respuesta a una cuestión sobre un elemento muy importante de tu vehículo, especialmente porque guarda una gran relación con la seguridad vial. Como podrás suponer, más allá del cambio pastillas de freno cuando lo necesites, existe un amplio entramado en el sistema de frenado que ayuda a realizar correctamente su función. Y entre estos elementos se incluye el servofreno: un componente crucial que contribuye enormemente a tu seguridad.

¿Qué es el Servofreno?

También conocido como servoasistido de frenado, es un dispositivo mecánico que amplifica la fuerza ejercida por el conductor sobre el pedal de freno. Esto significa que podemos frenar con mayor facilidad y precisión, reduciendo el esfuerzo requerido para detener el vehículo, incluso en situaciones de emergencia.

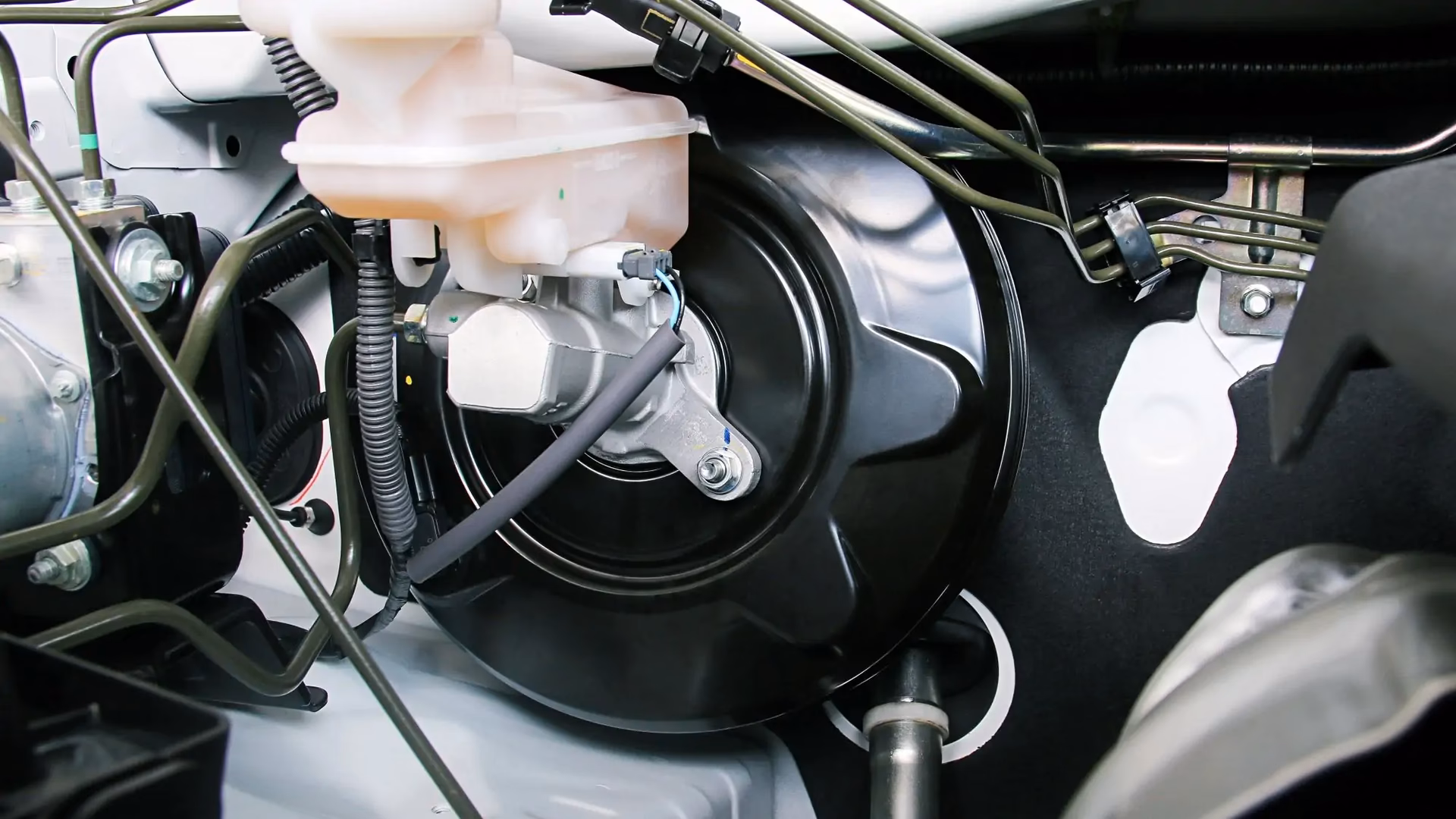

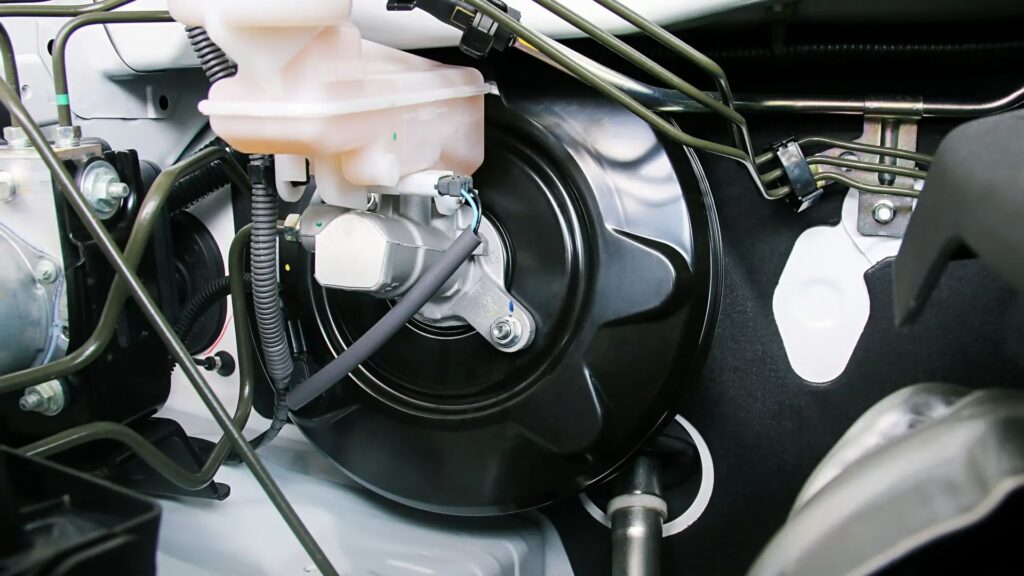

Se encuentra generalmente en el compartimento del motor, cerca del pedal de freno, aunque su ubicación exacta puede variar dependiendo del modelo del vehículo. Es una pieza o mecanismo dentro del sistema de frenado de nuestro vehículo que nos asiste y ayuda a frenar. Se encuentra dentro de todo el sistema, concretamente a continuación de la palanca de freno, y enganchado al pedal de freno, siendo una parte vital para que podamos realizar esta acción de reducir la velocidad o detener cualquier vehículo por completo.

¿Cómo Funciona el Servofreno?

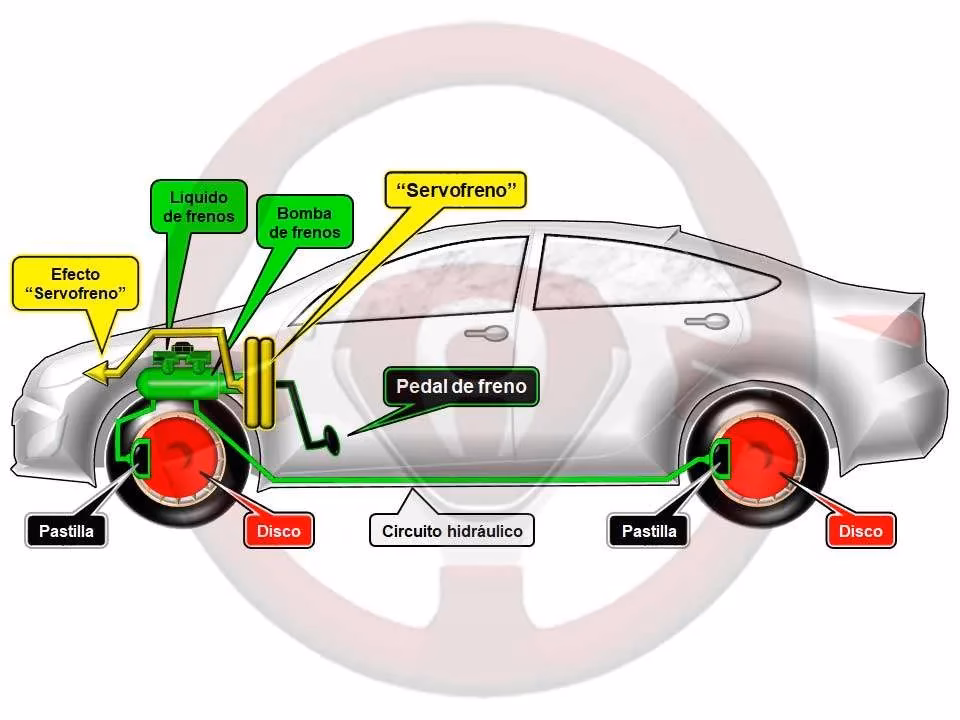

El funcionamiento se basa en el aprovechamiento de la presión del vacío generada por el motor. El diafragma flexible, ubicado dentro del servofreno, se divide en dos cámaras: una conectada al pedal de freno y la otra al vacío del motor.

Cuando pisas el pedal de freno, el diafragma se desplaza, amplificando la fuerza aplicada y transmitiéndola al circuito hidráulico de los frenos. De esta manera, las pastillas de freno presionan con mayor fuerza contra los discos, deteniendo el vehículo de forma efectiva.

Un proceso que parece tan simple se puede volver algo complejo de explicar. El servofreno consta de un pistón detrás del pedal de freno, que genera un vacío en el colector de admisión del automóvil. Hay dos elementos fundamentales que son los que llevan a cabo la acción principal:

• La parte frontal con filtro de aire, donde se encuentra a presión atmosférica.
• Y dos cámaras separadas pero conectadas por una membrana, a presión constante de vacío.

Al activar el pedal de freno, un émbolo cierra la conexión de ambas, cumpliendo dos funciones:

• Lleva a cabo toda la presión atmosférica a la primera cámara (presión variable).
• Ejerce fuerza adicional sobre el diafragma, para potenciar la acción de frenado.

Este mecanismo permite que una pequeña fuerza sobre el pedal se convierta en una fuerza mucho mayor aplicada al sistema hidráulico de frenos, haciendo que la tarea de detener el vehículo sea mucho más manejable.

Tipos de Servofreno

Existen dos tipos principales de servofreno, cada uno con un principio de funcionamiento ligeramente diferente, adaptado a las necesidades del vehículo:

Servofreno de Vacío

Este es el sistema más común y tradicional. Utiliza la presión del vacío del motor, específicamente la que se genera en el colector de admisión (en motores de combustión interna de gasolina) o mediante una bomba de vacío (en diésel o algunos gasolina), para amplificar la fuerza de frenado. Su funcionamiento se basa en la diferencia de presión entre la cámara delantera, que está a presión atmosférica cuando se pisa el pedal, y la cámara trasera, que está conectada al vacío del motor. Esta diferencia de presión empuja el diafragma y asiste al conductor.

Servofreno Electrohidráulico

Este tipo de servofreno emplea un motor eléctrico para generar la presión necesaria para asistir la frenada. Se utiliza principalmente en vehículos híbridos y eléctricos, donde la presión del vacío del motor de combustión interna es limitada o inexistente. También se encuentra en algunos vehículos de alta gama o con sistemas de frenado avanzados. La asistencia no depende del motor principal, lo que ofrece ventajas en términos de eficiencia y control electrónico.

Ventajas Clave del Servofreno

La incorporación del servofreno en los vehículos ha traído consigo múltiples beneficios que impactan directamente en la seguridad y comodidad de la conducción. Si te parece poco lo que ya de por sí aporta el servofreno, te añadimos algunas ventajas más:

• Distancia de frenado más corta: Al multiplicar la fuerza ejercida sobre el pedal del freno, el servofreno ayuda a reducir significativamente la distancia necesaria para detener el vehículo. Esto es esencial para evitar colisiones y mantener una distancia de seguridad adecuada en la carretera. Una frenada más eficiente puede marcar la diferencia en una situación crítica.
• Mayor control y estabilidad: Contribuye a mantener la estabilidad del vehículo durante la frenada, lo que es crucial para prevenir derrapes y pérdidas de control. Esto es especialmente importante en superficies resbaladizas o durante frenadas de emergencia. La asistencia permite una modulación más precisa de la fuerza de frenado.
• Menor esfuerzo para el conductor: La principal razón de su invención. Reduce drásticamente la fuerza física que el conductor debe aplicar sobre el pedal para lograr una frenada efectiva. Esto no solo aumenta la comodidad, sino que también reduce la fatiga en viajes largos o en tráfico denso.
• Adaptabilidad a diferentes condiciones de conducción: El sistema está diseñado para ofrecer una asistencia proporcional a la fuerza aplicada, lo que lo hace efectivo tanto en situaciones de conducción cotidianas, donde se requiere una frenada suave, como en emergencias, donde se necesita la máxima potencia de frenado rápidamente.

Mantenimiento del Servofreno: Claves para su Durabilidad

El servofreno es un componente generalmente robusto y un sistema bien mantenido puede durar toda la vida útil del vehículo sin necesidad de ser reemplazado. El sistema en sí no suele llevar un mantenimiento específico y regular como pudiera tener algún otro componente, pero sí es interesante seguir algunas recomendaciones que aseguran su correcto funcionamiento y longevidad:

• Inspección periódica: Es importante realizar inspecciones visuales regulares del sistema de frenos en general, incluido el servofreno y sus conexiones de vacío (en el caso de los de vacío). Busca signos de desgaste, corrosión, fugas de líquido de frenos (aunque el servofreno no contiene líquido de frenos directamente, una fuga en el cilindro maestro adyacente podría afectarlo) u otros problemas visibles en mangueras y sellos.
• Mantenimiento del líquido de frenos: Aunque no esté dentro del servofreno, el líquido de frenos es vital para el funcionamiento correcto del sistema de frenos hidráulico al que el servofreno asiste. Asegúrate de que el nivel de líquido es correcto y que se reemplaza según las recomendaciones del fabricante del vehículo. Un líquido de frenos degradado o con aire puede afectar el rendimiento general de la frenada, aunque el servofreno funcione correctamente.
• Reemplazo de filtros de aire y combustible: Aunque no lo parezca directamente, los filtros de aire y combustible limpios son importantes para el buen funcionamiento del motor. Un motor que funciona correctamente produce un vacío de colector óptimo, lo cual es crucial para el servofreno de vacío. Un motor con problemas de rendimiento debido a filtros sucios puede generar un vacío deficiente, impactando la asistencia de frenado.
• Mantenimiento de las pastillas y discos de freno: El desgaste excesivo de estas piezas puede afectar negativamente al funcionamiento percibido del sistema de frenado completo, incluyendo la interacción con el servofreno. Asegurarse de que pastillas y discos están en buen estado garantiza que la fuerza amplificada por el servofreno se traduzca eficazmente en una detención segura.
• Verificación del sistema de vacío: En los servofrenos asistidos por vacío, es crucial verificar regularmente el sistema de vacío, incluyendo las mangueras y las válvulas de retención. Posibles fugas o problemas en este sistema pueden reducir drásticamente o eliminar la asistencia de frenado. Si notas que el pedal se pone duro, una revisión del sistema de vacío es fundamental.

¿Qué Pasa Cuando Falla el Servofreno?

El servofreno averiado supone un gran problema como podrás suponer, ya que compromete seriamente la seguridad. Es un indicativo acerca de cuándo revisar los frenos del coche, pero también para cómo saber si está averiado el servofreno: necesitará una reparación cuando no entre vacío (en los de vacío) o cuando el sistema electrohidráulico presente fallos, lo que derivará en las siguientes consecuencias:

• Freno duro del coche: Si empiezas a notar que el pedal de freno está inusualmente duro, eso es un síntoma clásico de que el servofreno falla, ya sea por la membrana interna, una fuga en el tubo de vacío, un problema en la válvula de retención o un fallo en el sistema eléctrico/bomba (en los electrohidráulicos). En todo caso, el pedal requerirá mucha más fuerza para ser accionado.
• Mayor esfuerzo al frenar: Precisamente por este motivo explicado anteriormente de que el coche no frena por pedal duro, también te va a costar mucho más frenar. Algo que se irá incrementando poco a poco, hasta el punto de que la fuerza necesaria para detener el vehículo sea excesiva y peligrosa. De hecho, si nuestro turismo cuenta con servofreno, ¿qué ocurrirá si está el motor parado y el contacto quitado? Que habrá que ejercer muchísima más presión sobre el pedal de freno si queremos frenar, pues no hay vacío del motor que asista.
• Aumento de la distancia de frenado: Por tanto, es evidente que un servofreno averiado aumenta irremediablemente la distancia de frenado debido a que pierde su efectividad para multiplicar la fuerza. Y esto pone en peligro no solo al conductor y sus ocupantes, sino al resto de vehículos que circulan a su alrededor. Una frenada que antes tomaba unos metros, ahora podría requerir el doble o más, dependiendo de la velocidad y el peso del vehículo.

Si experimentas alguno de estos síntomas, es crucial llevar el vehículo a un taller mecánico de confianza lo antes posible para una inspección y reparación. Conducir con un servofreno defectuoso es extremadamente peligroso.

Principios Físicos Detrás del Servofreno

El servofreno no es solo un mecanismo; su funcionamiento se basa en principios físicos bien conocidos para lograr su objetivo. Además de ser un componente mecánico, también actúa sobre dos efectos clave: la fuerza hidráulica y el apalancamiento.

La Ley del Apalancamiento establece en términos generales que se pueden mover grandes pesos o ejercer grandes fuerzas con poco esfuerzo si hay suficiente distancia entre la fuerza aplicada (el pedal) y su punto de apoyo, en relación con la distancia a la fuerza que se quiere amplificar. Este principio se aplica al diseño del pedal de freno, que actúa como una palanca. El servofreno amplifica aún más esta fuerza inicial.

También hay una fuerza hidráulica que detiene el vehículo. El sistema de frenos principal es hidráulico: al pisar el pedal, se empuja un pistón en el cilindro maestro, que presuriza el líquido de frenos. Esta presión viaja a través de las tuberías hasta los cilindros de las ruedas (o pinzas), empujando las pastillas contra los discos o las zapatas contra los tambores. El servofreno aumenta la presión ejercida sobre el pistón del cilindro maestro, magnificando así la presión hidráulica que llega a los frenos de las ruedas.

Ambos principios, apalancamiento y fuerza hidráulica, son potenciados por la asistencia del servofreno (ya sea por vacío o eléctrica) para aumentar la fuerza final del conductor sobre el pedal del freno, reduciendo el esfuerzo y el tiempo necesario para detener el vehículo.

Datos Curiosos sobre el Servofreno

• Originalmente se diseñó para aplicaciones aeronáuticas, donde la necesidad de asistencia para accionar superficies de control grandes era vital, pero rápidamente se adaptó para su uso en coches.
• Los servofrenos modernos son muy eficientes y, al hacer que el motor funcione de manera más eficiente al no tener que generar tanto vacío constante (en algunos diseños o al optimizar el vacío), pueden ayudar indirectamente a mejorar el ahorro de combustible.
• El diámetro del servofreno típico puede variar considerablemente dependiendo del vehículo y la capacidad de asistencia requerida, oscilando entre aproximadamente 15 centímetros en vehículos compactos y más de 25 centímetros en vehículos más grandes o pesados.
• El peso de un servofreno también varía, pudiendo oscilar entre 3 y 8 kilogramos, dependiendo del diseño específico, el tamaño y los materiales utilizados.

Preguntas Frecuentes sobre el Servofreno

Aquí respondemos algunas preguntas comunes relacionadas con el servofreno:

¿Qué pasa si el coche tiene servofreno y falla?

Si el servofreno falla, la asistencia de frenado se pierde total o parcialmente. Esto significa que para detener el vehículo, el conductor deberá ejercer una fuerza considerablemente mayor sobre el pedal de freno. El pedal se sentirá muy duro y la distancia de frenado aumentará drásticamente, haciendo que la conducción sea peligrosa.

¿Puedo conducir si el servofreno está averiado?

Técnicamente, el coche todavía puede frenar, pero requerirá una fuerza muy alta sobre el pedal. Conducir en estas condiciones es extremadamente peligroso e inseguro, ya que una frenada de emergencia podría ser imposible de realizar a tiempo y con la fuerza necesaria. Se recomienda no conducir el vehículo y repararlo de inmediato.

¿El servofreno necesita mantenimiento regular?

El servofreno en sí no tiene un programa de mantenimiento específico como un cambio de aceite. Sin embargo, es crucial mantener en buen estado el sistema de frenos en general (líquido, pastillas, discos) y, en el caso de los servofrenos de vacío, asegurarse de que el sistema de vacío del motor (mangueras, conexiones, válvula de retención) no tenga fugas ni problemas. Las inspecciones visuales periódicas son recomendables.

¿Cómo sé si mi servofreno está fallando?

Los síntomas más comunes de un servofreno que falla son un pedal de freno inusualmente duro que requiere mucho esfuerzo para ser pisado, y un aumento notable en la distancia necesaria para detener el vehículo. Si notas que frenar se ha vuelto mucho más difícil de lo normal, es probable que el servofreno sea el problema.

¿Cuánto cuesta reparar un servofreno?

El costo de reparar o reemplazar un servofreno puede variar significativamente dependiendo del modelo del vehículo, el tipo de servofreno (vacío o electrohidráulico) y la mano de obra del taller. Generalmente, es una reparación que puede ser costosa debido a la pieza y el tiempo de instalación, que implica trabajar cerca del cortafuegos y el pedal de freno. Es recomendable solicitar un presupuesto detallado en un taller de confianza.

Ya sabes lo que es el servofreno y cómo ha transformado por completo nuestra experiencia de conducir, haciéndola más segura y realizando menos esfuerzo. Así que la próxima vez que te pares en un semáforo, ¡recuerda que el hecho de que puedas frenar así de sencillo tiene una historia y una tecnología detrás!
