Reparación de Dinamo de Automóvil: Guía

La dinamo, ese componente vital en muchos vehículos clásicos, es la encargada de generar la energía eléctrica necesaria para mantener cargada la batería y alimentar los sistemas del coche mientras el motor está en marcha. A diferencia de los alternadores modernos, las dinamos operan bajo principios ligeramente distintos y tienen puntos de fallo característicos que, con un poco de conocimiento y las herramientas adecuadas, pueden ser diagnosticados y reparados.

Entender cómo funciona una dinamo y cuáles son sus fallos más comunes es el primer paso para devolverle la vida a tu sistema eléctrico. Este artículo te guiará a través de los síntomas, el diagnóstico y el proceso de reparación de una dinamo de automóvil típica.

¿Qué es una Dinamo de Coche y Cómo Funciona?

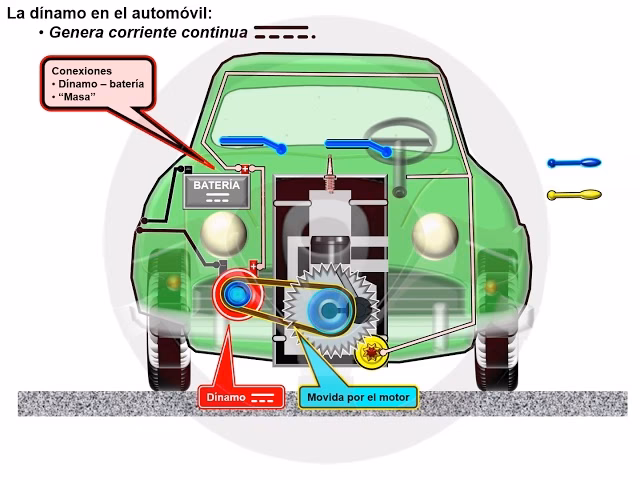

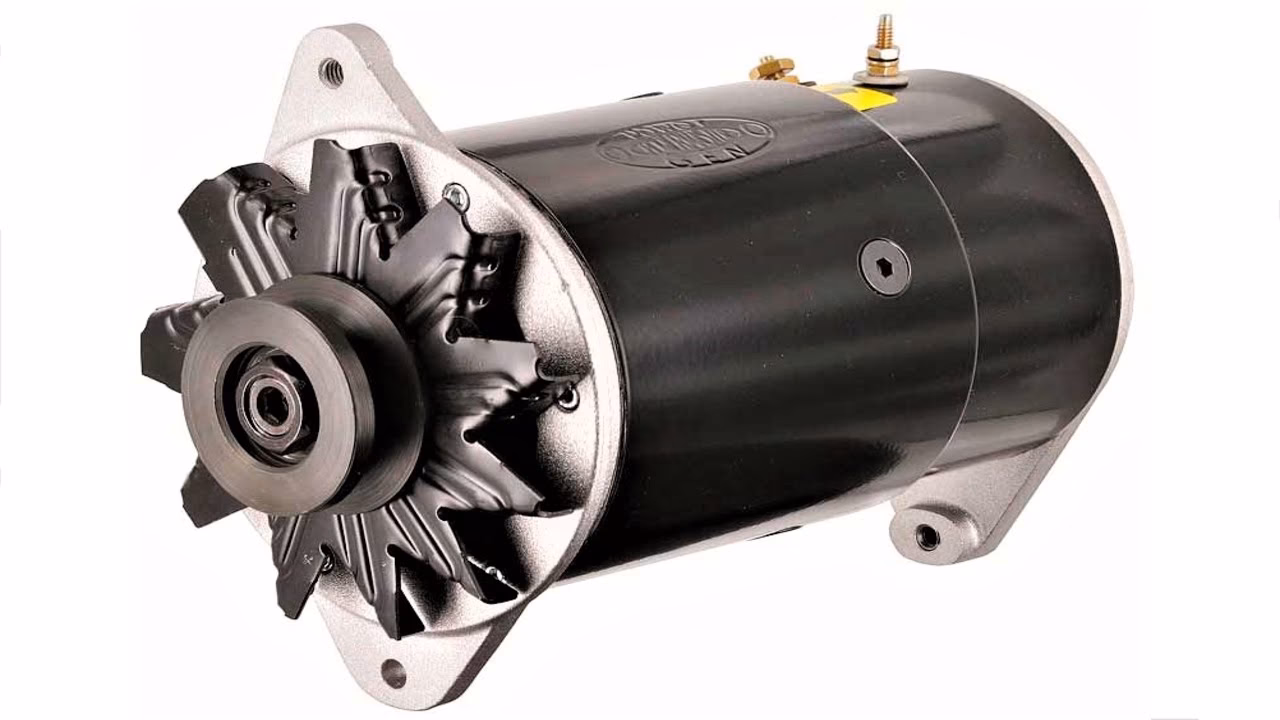

En esencia, una dinamo automotriz es un generador de corriente continua (DC). Su funcionamiento se basa en el principio de la inducción electromagnética: al girar una bobina (la armadura) dentro de un campo magnético fijo (creado por las bobinas de campo), se induce una corriente eléctrica en la bobina giratoria.

La energía generada en la armadura es de corriente alterna inicialmente, pero un componente crucial llamado conmutador, junto con las escobillas, se encarga de rectificar esta corriente, convirtiéndola en corriente continua antes de enviarla al sistema eléctrico del coche y a la batería.

Las conexiones eléctricas de una dinamo se encuentran generalmente en la placa trasera. La corriente de la armadura pasa por el conmutador a las escobillas, que están montadas sobre muelles para asegurar un contacto constante, y de ahí a los terminales de la placa trasera.

Fallos Comunes en una Dinamo

El desgaste es el enemigo principal de la dinamo. Las fallas más frecuentes suelen estar relacionadas con las partes que sufren fricción:

• Desgaste de las Escobillas de Carbón: Las escobillas, al estar en contacto constante con el conmutador giratorio, se desgastan con el tiempo. A medida que se hacen más pequeñas, la presión del muelle que las empuja contra el conmutador disminuye.
• Formación de Arco (Chispas): La disminución de la presión de las escobillas lleva a un contacto intermitente con el conmutador, causando chispas continuas. Este fenómeno, conocido como arcing, es perjudicial.
• Desgaste del Conmutador: El arcing acelera el desgaste del conmutador, picando y dañando la superficie de los segmentos. En casos severos, el calor generado puede incluso derretir la soldadura entre los segmentos del conmutador y los bobinados de la armadura, reduciendo la salida de la dinamo hasta que cesa por completo.
• Problemas en la Armadura o Bobinas de Campo: Aunque menos comunes que el desgaste de escobillas/conmutador, fallos como cortocircuitos o circuitos abiertos en los bobinados de la armadura o las bobinas de campo también pueden causar la pérdida de generación.

Síntomas de una Dinamo Defectuosa

El síntoma más claro de que algo no va bien con la dinamo es la luz indicadora de ignición (o de carga) en el tablero. Esta luz se enciende cuando el sistema de carga no está funcionando correctamente. Si la dinamo no genera suficiente corriente, la batería empezará a descargarse para alimentar los sistemas del coche.

La luz de ignición puede dar una advertencia temprana: si brilla débilmente, puede indicar una caída en la salida de la dinamo, a menudo debido a escobillas desgastadas o problemas de contacto. Si la luz se enciende y permanece encendida, la dinamo no está cargando en absoluto, o la correa del ventilador (que la acciona) está rota o floja.

Una batería que se descarga constantemente, especialmente después de usar accesorios eléctricos, es otro indicio claro de que la dinamo no está cumpliendo su función.

Cómo Desmontar una Dinamo del Coche

Antes de empezar cualquier trabajo, la seguridad es primordial. Siempre:

• Desconecta la batería: Esto es crucial para evitar cortocircuitos accidentales mientras manipulas cables eléctricos. Desconecta primero el terminal negativo.

Una vez asegurada la parte eléctrica, procede con el desmontaje mecánico:

1. Localiza la dinamo: Generalmente se encuentra montada en el motor, accionada por una correa.
2. Afloja el perno de pivote: La dinamo suele estar montada sobre un perno que actúa como pivote en un extremo. Afloja este perno, pero no lo quites todavía.
3. Afloja el perno de la correa tensora: En el otro extremo, la dinamo se mantiene en posición y se tensa la correa mediante un brazo o correa tensora, fijado con otro perno. Afloja este perno también.
4. Libera la correa: Con los pernos de pivote y tensor flojos, empuja la dinamo hacia el motor para destensar la correa y poder deslizarla fuera de la polea de la dinamo.
5. Desconecta los cables: En la placa trasera de la dinamo, encontrarás los terminales de salida (generalmente marcados como D+ o BAT) y de campo (generalmente marcados como F o EXC). Desconecta estos cables. Si los terminales no son de diferente tamaño, etiqueta los cables con cinta adhesiva para recordar dónde va cada uno al reensamblar. Desconecta también cualquier equipo supresor de radio que pueda estar conectado a la dinamo.
6. Retira los pernos de montaje: Con los cables desconectados, retira completamente el perno de pivote y el perno de la correa tensora.
7. Extrae la dinamo: Con cuidado, levanta la dinamo para sacarla de su alojamiento en el coche. Puede ser pesada, así que sosténla firmemente.

Revisión y Reparación de la Dinamo

Una vez que tienes la dinamo fuera del coche, puedes realizar inspecciones y reparaciones más detalladas. Es útil sujetar la dinamo firmemente en un tornillo de banco para facilitar el trabajo, utilizando mordazas acolchadas (con madera, por ejemplo) para no dañar la carcasa.

Inspección de las Escobillas y el Conmutador

Este es el punto de partida, dado que son las fallas más comunes.

• Acceso a las escobillas: En la mayoría de las dinamos modernas, puedes acceder a las escobillas quitando la placa trasera donde están montadas. En modelos más antiguos, puede haber ventanas de acceso en la carcasa, cubiertas por una banda metálica removible.
• Desmontaje de la placa trasera: La dinamo suele estar unida por dos pernos largos que atraviesan toda la longitud de la carcasa. Estos pernos tienen cabezas con ranuras para destornillador que sobresalen de la placa trasera. Desatorníllalos. Puede que necesites golpear suavemente la placa trasera con un martillo de cara blanda o hacer palanca con un destornillador plano delgado para separarla. Marca la posición de la placa trasera y la carcasa si no hay un pasador de alineación para facilitar el reensamblaje.
• Revisión de las escobillas: Inspecciona las escobillas. Si están muy cortas (generalmente hay una marca de desgaste mínimo), deben ser reemplazadas. Verifica que se mueven libremente en sus soportes y que los muelles ejercen una buena presión.
• Revisión del conmutador: Observa la superficie del conmutador (los segmentos de cobre donde hacen contacto las escobillas). Debe estar liso y limpio. Si está picado, quemado, o tiene ranuras profundas donde hacen contacto las escobillas, puede necesitar limpieza o incluso rectificado. Si la soldadura entre los segmentos y los bobinados está derretida, la armadura probablemente deba ser reemplazada.

Limpieza Interna

Antes de reensamblar, es crucial limpiar a fondo el interior de la dinamo. Usa un cepillo suave para eliminar polvo y suciedad de la carcasa, alrededor de las bobinas de campo y, especialmente, de la armadura y el conmutador. Asegúrate de que los orificios de ventilación en las placas delantera y trasera estén despejados.

Revisión de Cojinetes y Eje

La dinamo tiene cojinetes (generalmente un casquillo en la placa trasera y un rodamiento en la placa delantera) que permiten que el eje de la armadura gire suavemente. Revisa estos cojinetes en busca de desgaste excesivo. Si están ruidosos o tienen juego, deben ser reemplazados. El proceso es similar al de los cojinetes de un motor de arranque. Lubrica ligeramente el eje de la armadura con grasa de alto punto de fusión.

Examina el eje de la armadura. Si hay signos de roce con las bobinas de campo internas de la carcasa, esto podría indicar desgaste severo en los cojinetes.

Prueba de las Bobinas de Campo

Las bobinas de campo crean el campo magnético fijo. Puedes probar su continuidad con un tester o una simple bombilla y batería. Conecta el tester (o la bombilla y la batería) entre el terminal de campo (F) y la carcasa de la dinamo (masa). Si hay continuidad (el tester marca resistencia baja o la bombilla se enciende), las bobinas de campo están intactas. Si no hay continuidad, hay un circuito abierto y las bobinas de campo (o la carcasa que las contiene) deben ser reemplazadas.

Prueba de la Armadura

La armadura es más compleja de probar sin equipo especializado (como un "growler" para detectar cortocircuitos entre espiras). Sin embargo, puedes realizar una prueba básica de continuidad entre los segmentos del conmutador usando un tester. Debe haber continuidad entre segmentos adyacentes. Si hay resistencia infinita entre algunos, puede haber un circuito abierto en un bobinado. Si hay continuidad entre el conmutador y el eje de la armadura (masa), hay un cortocircuito a masa, lo cual también requiere reemplazar la armadura.

Reensamblaje de la Dinamo

El reensamblaje es básicamente el proceso inverso al desmontaje. Asegúrate de que todas las superficies de contacto estén limpias. Si la dinamo tenía un pasador de alineación o si hiciste marcas, úsalas para alinear correctamente la placa trasera con la carcasa. Vuelve a colocar la funda aislante en el terminal de campo si la tenía.

Es posible que necesites sujetar las escobillas hacia atrás con un pequeño gancho o herramienta improvisada para que el conmutador de la armadura pueda deslizarse correctamente en su posición al unir las dos partes principales (carcasa con bobinas de campo y placa trasera con escobillas). Una vez que la armadura esté en su sitio y la placa trasera encajada, libera las escobillas para que hagan contacto con el conmutador.

Vuelve a insertar y apretar los pernos largos que unen la dinamo. Asegúrate de que todo esté bien asentado antes de apretar completamente.

Instalación de la Dinamo en el Coche

Para instalar la dinamo de nuevo en el coche, sigue los pasos de desmontaje a la inversa:

1. Coloca la dinamo en su soporte, insertando primero el perno de pivote.
2. Inserta el perno de la correa tensora en su ranura de ajuste. No aprietes ninguno de los pernos todavía.
3. Coloca la correa del ventilador en la polea de la dinamo y en las otras poleas del motor.
4. Tensa la correa. Esto se hace generalmente tirando de la dinamo hacia afuera (lejos del motor) con una palanca o herramienta similar, hasta que la correa tenga la tensión correcta (consulta el manual de tu vehículo para la tensión adecuada, generalmente hay un poco de juego permisible en el punto medio del tramo más largo).
5. Mientras mantienes la tensión correcta en la correa, aprieta firmemente el perno de la correa tensora.
6. Una vez apretado el tensor, aprieta el perno de pivote.
7. Reconecta los cables eléctricos a los terminales correctos (usando tus etiquetas si es necesario). Asegúrate de que las conexiones estén limpias y seguras. Reconecta cualquier supresor de radio.
8. Vuelve a conectar el terminal negativo de la batería.

Prueba Final

Arranca el motor. La luz de ignición en el tablero debería apagarse una vez que el motor alcance una velocidad de ralentí ligeramente superior o una velocidad de funcionamiento normal. Si la luz se apaga, la dinamo está generando carga.

Para una verificación más precisa, puedes usar un voltímetro. Con el motor en marcha a una velocidad moderada, mide el voltaje a través de los terminales de la batería. Debería ser superior al voltaje de la batería en reposo (por ejemplo, más de 13.5 voltios en un sistema de 12V), indicando que la dinamo está cargando.

Tabla Comparativa: Síntomas y Posibles Causas

Preguntas Frecuentes sobre la Reparación de Dinamos

¿Puedo conducir si la luz de la dinamo está encendida?

No por mucho tiempo. La luz encendida significa que la dinamo no está cargando la batería. El coche funcionará con la energía almacenada en la batería, pero esta se agotará relativamente rápido, dependiendo de cuántos accesorios eléctricos estés usando. Eventualmente, el motor se detendrá al no tener suficiente energía para la ignición.

¿Cuál es la vida útil típica de las escobillas de una dinamo?

La vida útil varía considerablemente dependiendo del uso del vehículo y las condiciones de funcionamiento. En general, pueden durar muchos años y decenas de miles de kilómetros. Una inspección periódica (por ejemplo, cada 50,000 km o según el manual del vehículo) es una buena práctica.

¿Es difícil reemplazar las escobillas?

En muchas dinamos, reemplazar las escobillas es una tarea relativamente sencilla que requiere desmontar solo la placa trasera. El acceso al conmutador para limpieza también es fácil una vez que se accede a las escobillas. Es una de las reparaciones más comunes y accesibles.

¿Qué diferencia hay entre una dinamo y un alternador?

Aunque ambos generan electricidad, la dinamo produce corriente continua (DC) directamente (con la ayuda del conmutador y las escobillas), mientras que el alternador produce corriente alterna (AC) y utiliza diodos (en un rectificador) para convertirla a DC. Los alternadores suelen ser más eficientes, compactos y fiables, y son el estándar en vehículos modernos. Las dinamos son típicas de vehículos fabricados antes de los años 70.

¿Siempre que falla la dinamo hay que reemplazarla entera?

No. Como hemos visto, muchos fallos comunes, como el desgaste de las escobillas o problemas menores en el conmutador, son reparables. Reemplazar las escobillas o limpiar el conmutador puede ser suficiente. Solo fallos mayores en la armadura, las bobinas de campo o daños severos en la carcasa suelen requerir el reemplazo completo de la unidad.

La reparación de una dinamo es una tarea gratificante que puede prolongar la vida útil de los sistemas eléctricos de tu vehículo clásico. Con paciencia y atención a los detalles, puedes diagnosticar y solucionar muchos de los problemas que este componente puede presentar.
