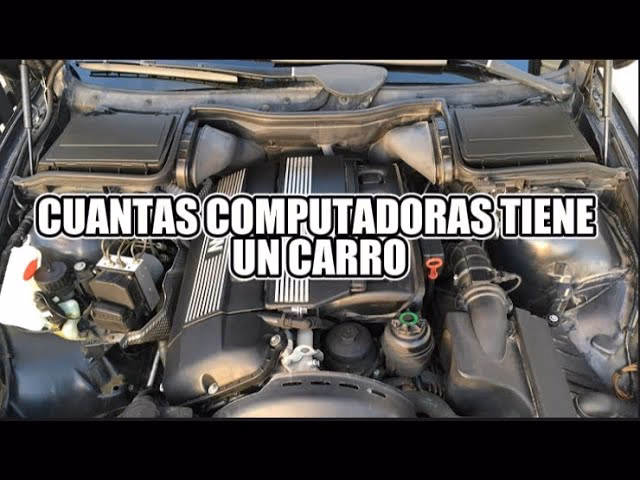

¿Cuántos Módulos Tiene un Auto Moderno?

Los vehículos modernos son maravillas de la ingeniería, no solo mecánica sino también electrónica. Detrás de cada arranque, cada frenada precisa y cada cambio de marcha suave, hay una compleja red de sistemas electrónicos trabajando en armonía. El corazón de esta red son los módulos de control, pequeñas computadoras dedicadas a gestionar funciones específicas del automóvil. Entender cuántos módulos tiene un vehículo y cuál es su función es clave para comprender cómo operan nuestros coches hoy en día y, crucialmente, cómo diagnosticar y reparar sus fallas.

La cantidad exacta de módulos en un vehículo varía enormemente dependiendo de la marca, el modelo, el año y el nivel de equipamiento. Un coche básico de hace dos décadas podría tener solo unos pocos módulos (motor, transmisión, frenos, airbag), mientras que un vehículo de lujo actual puede superar fácilmente los 100 módulos individuales, cada uno controlando desde el sistema de infoentretenimiento y la climatización hasta la asistencia a la conducción y los asientos con memoria. Sin embargo, para comprender la arquitectura fundamental, es útil enfocarse en los módulos de control principales relacionados con el rendimiento y la seguridad del vehículo, que son los que sentaron las bases de la electrónica automotriz.

La Arquitectura Electrónica: El Cerebro del Coche

Para cualquier especialista en diagnóstico o reparación automotriz, comprender la estructura interna de una computadora automotriz, o ECU (Electronic Control Unit), es fundamental. No se trata solo de reemplazar una pieza, sino de entender cómo diferentes componentes dentro de un módulo o cómo diferentes módulos entre sí interactúan para controlar una función. Los procesos de reparación de computadoras automotriz a menudo se centran en identificar y corregir fallas en bloques internos de piezas que cumplen una función específica dentro del módulo.

Aunque el término ECU se usa a menudo de forma genérica para referirse a cualquier módulo electrónico, existen denominaciones más específicas para los controladores principales que miden parámetros y gestionan el rendimiento del vehículo. La información proporcionada destaca tres tipos de módulos de control que son particularmente relevantes en la gestión del tren motriz y otros sistemas vitales:

• Módulo de Control del Motor (ECM): Engine Control Module.
• Módulo de Control de Potencia (PCM): Power Control Module.
• Módulo de Control del Vehículo (VCM): Vehicle Control Module.

Estos módulos reciben datos de numerosos sensores distribuidos por todo el vehículo (temperatura, presión, velocidad, posición, nivel de fluidos, etc.) y, basándose en esta información y en mapas preprogramados, envían comandos a los actuadores (inyectores, bobinas de encendido, válvulas, motores eléctricos, etc.) para controlar el funcionamiento del coche.

Tipos Principales de Módulos de Control

Módulo de Control del Motor (ECM)

El ECM es, quizás, el módulo más conocido y uno de los más críticos. Como su nombre indica, su función principal es controlar y gestionar el funcionamiento del motor. Recibe información constante de sensores como el sensor de posición del cigüeñal, el sensor MAF (flujo de aire), el sensor de oxígeno, el sensor de temperatura del refrigerante, entre otros. Con estos datos, el ECM calcula la cantidad precisa de combustible a inyectar, el momento exacto para la chispa de encendido, controla la velocidad de ralentí, gestiona la recirculación de gases de escape (EGR) y muchas otras funciones necesarias para que el motor funcione de manera eficiente, limpia y potente.

En vehículos más avanzados, el ECM extiende su control a sistemas más complejos. Por ejemplo, en motores turboalimentados, el ECM puede controlar la válvula de descarga (wastegate) para regular la presión del turbo, optimizando el rendimiento y evitando daños por sobrepresión. En sistemas de inyección más sofisticados, como la inyección dual o 'banked injection', el ECM ajusta constantemente el comportamiento de los inyectores para lograr la atomización y distribución de combustible más eficiente posible a lo largo de todo el rango de revoluciones. Otro ejemplo de control avanzado por parte del ECM es la gestión del tiempo de apertura y cierre de las válvulas (control de levas), ya sea en la admisión o el escape, optimizando la respiración del motor para mejorar el par motor, la potencia y la eficiencia en diferentes condiciones de carga y RPM.

Módulo de Control de Potencia (PCM)

El PCM es una unidad de control más integrada que el ECM. Generalmente, en los vehículos donde existe un PCM, este combina las funciones del ECM con las del módulo de control de la transmisión (TCM - Transmission Control Module). Es decir, el PCM no solo gestiona el motor, sino que también controla el funcionamiento de la transmisión automática o continuamente variable (CVT). Esta integración es crucial para optimizar la entrega de potencia y la eficiencia del combustible, ya que permite que el motor y la transmisión trabajen conjuntamente de manera más efectiva. Por ejemplo, el PCM puede reducir momentáneamente el par motor durante un cambio de marcha para hacerlo más suave o seleccionar la marcha óptima basándose en la carga del motor y la demanda del conductor.

Debido a que el PCM controla el tren motriz completo (motor y transmisión), es una unidad de control muy compleja que requiere procesar una gran cantidad de datos y coordinar la acción de numerosos actuadores tanto en el motor como en la transmisión. Las fallas en el PCM pueden manifestarse como problemas en el funcionamiento del motor, la transmisión, o ambos.

Módulo de Control del Vehículo (VCM)

El VCM es una denominación que a veces se utiliza para referirse a un módulo de control aún más amplio, que va más allá del tren motriz. En algunos vehículos, el VCM podría integrar las funciones del PCM (motor y transmisión) y además controlar otros sistemas importantes del vehículo. Estos sistemas adicionales pueden incluir:

• Sistemas de frenos (como el ABS - Sistema Antibloqueo de Frenos).
• Sistemas de control de estabilidad (ESP - Programa Electrónico de Estabilidad).
• Sistemas de dirección asistida eléctrica.
• Sistemas de carga de la batería y gestión de energía.
• Monitoreo de niveles de fluidos (aceite, refrigerante, líquido de frenos).
• Control de climatización.
• Sistemas de seguridad pasiva (airbags, pretensores de cinturones).

La existencia de un VCM como una unidad física única depende de la arquitectura específica del vehículo. En muchos casos, las funciones que teóricamente podría cubrir un VCM están distribuidas entre múltiples ECUs dedicadas (por ejemplo, un módulo de ABS dedicado, un módulo de airbag dedicado, etc.). Sin embargo, el concepto de un módulo que coordina sistemas más allá del tren motriz subraya la creciente integración y complejidad de la electrónica automotriz.

La progresión de ECM a PCM y a VCM (o sistemas equivalentes distribuidos) refleja la evolución en la integración de los sistemas del vehículo. Cada paso implica un módulo que gestiona un conjunto de funciones más amplio y coordina más actuadores y sensores. Esto permite un control más sofisticado y sinérgico de las diferentes partes del coche, mejorando el rendimiento, la seguridad, la eficiencia y el confort.

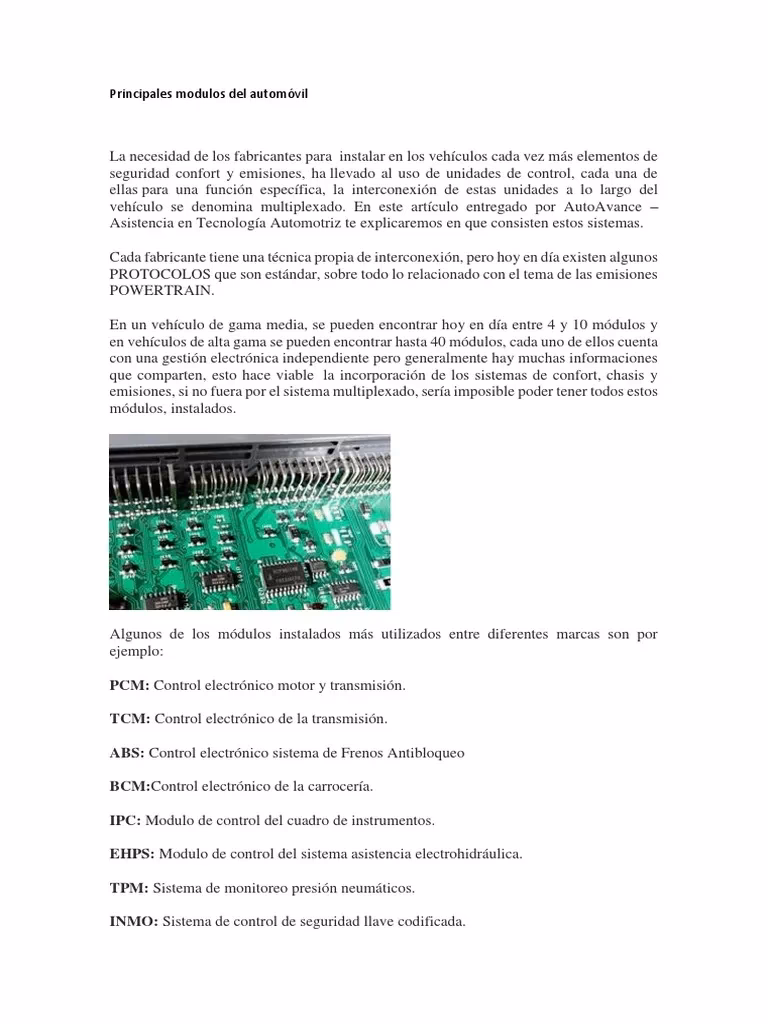

Otros Módulos Comunes en un Vehículo Moderno

Como mencionamos, los ECM, PCM y VCM son solo la punta del iceberg. Un coche moderno está lleno de otras ECUs especializadas. Algunos ejemplos incluyen:

• BCM (Body Control Module): Controla funciones de la carrocería como luces, limpiaparabrisas, cierres centralizados, ventanas eléctricas, espejos, etc.
• ABS Module: Gestiona el sistema de frenos antibloqueo y a menudo el control de tracción y estabilidad.
• Airbag Module (SRS Module): Controla el despliegue de los airbags y los pretensores de los cinturones en caso de colisión.
• TPMS Module (Tire Pressure Monitoring System): Monitorea la presión de los neumáticos.
• HVAC Module (Heating, Ventilation, and Air Conditioning): Controla el sistema de climatización.
• Infotainment Module: Gestiona la radio, navegación, conectividad Bluetooth, etc.
• Power Steering Module: Controla la dirección asistida eléctrica.
• Gateway Module: Actúa como un puente entre diferentes redes de comunicación del vehículo (como CAN bus) para permitir que los módulos se comuniquen entre sí.
• Park Assist Module: Controla los sensores y sistemas de ayuda al estacionamiento.

La lista es extensa y sigue creciendo con la adición de nuevas tecnologías como sistemas avanzados de asistencia al conductor (ADAS), conducción semiautónoma y conectividad V2V (Vehicle-to-Vehicle).

Comunicación Entre Módulos: Las Redes CAN Bus

Con tantos módulos trabajando juntos, la comunicación eficiente es vital. Los vehículos modernos utilizan redes de comunicación digital, siendo la más común la red CAN bus (Controller Area Network). CAN bus permite que diferentes módulos compartan información rápidamente sin la necesidad de cableado punto a punto para cada señal. Por ejemplo, el sensor de velocidad de la rueda (conectado al módulo ABS) envía su información a través del CAN bus, y esa información puede ser utilizada simultáneamente por el ECM (para control de tracción), el módulo de transmisión (para cambios de marcha), el módulo de dirección asistida (para ajustar la asistencia) y el módulo de instrumentación (para mostrar la velocidad en el tablero).

La arquitectura de red permite que los módulos trabajen de forma coordinada, pero también añade otra capa de complejidad al diagnóstico, ya que un problema en un módulo o en la propia red de comunicación puede afectar a múltiples sistemas.

Importancia del Diagnóstico y Reparación

La complejidad de los sistemas electrónicos significa que cuando un módulo falla, las consecuencias pueden ser significativas. Un módulo defectuoso puede causar desde una simple luz de advertencia en el tablero hasta fallas graves en el motor, la transmisión, los frenos o los sistemas de seguridad. Si un módulo de control automotriz se daña y deja de arrojar datos exactos o de controlar correctamente un sistema, continuar utilizando el vehículo puede ser peligroso y potencialmente causar daños mayores y más costosos a otros componentes imprescindibles como el motor o la transmisión.

Por ello, ante cualquier señal de falla electrónica (luces de advertencia, comportamiento errático, pérdida de potencia), es crucial detener el vehículo y buscar un especialista. Un mecánico con experiencia en electrónica automotriz y acceso a equipos de diagnóstico adecuados (escáneres que pueden leer códigos de falla, datos en tiempo real y realizar pruebas funcionales) podrá identificar qué módulo o componente está fallando.

La buena noticia es que, según las estadísticas, la reparación de muchas computadoras automotrices es viable en un porcentaje muy grande de los casos. No siempre es necesario reemplazar la unidad completa, que puede ser muy costosa. A menudo, la falla se debe a componentes internos específicos que pueden ser reparados o reemplazados por un técnico especializado. Sin embargo, la viabilidad de la reparación depende de la naturaleza exacta de la falla y de la disponibilidad de los componentes de reemplazo, que pueden ser muy sofisticados.

Preguntas Frecuentes sobre Módulos de Control Automotriz

¿Cómo sé si un módulo de mi coche está fallando?

Las señales más comunes son la iluminación de luces de advertencia en el tablero (Check Engine, ABS, Airbag, etc.), fallas en el funcionamiento del sistema que controla el módulo (problemas de motor, cambios bruscos en la transmisión, fallos en los frenos, ventanas que no suben, luces que no funcionan), o mensajes de error en la pantalla del vehículo.

¿Puedo reparar un módulo de control yo mismo?

La reparación de módulos de control requiere conocimientos avanzados de electrónica, equipos de soldadura especializados, herramientas de diagnóstico y, a menudo, la capacidad de reprogramar el módulo una vez reparado. Para la mayoría de las personas, no es una tarea viable para realizar en casa. Lo más recomendable es acudir a un taller especializado en electrónica automotriz.

¿Son todos los módulos de control iguales?

No, ni en función, ni en complejidad, ni en diseño físico. Cada módulo está diseñado para controlar sistemas específicos y varía enormemente entre fabricantes, modelos y años. Incluso módulos que realizan funciones similares pueden tener arquitecturas internas y software completamente diferentes.

¿Cuál es la diferencia entre ECM y PCM?

El ECM controla específicamente el motor. El PCM es una unidad más integrada que controla tanto el motor como la transmisión. Si un vehículo tiene un PCM, generalmente no tendrá un ECM y un TCM separados, sino que sus funciones estarán combinadas en el PCM.

¿Qué es el CAN bus y por qué es importante?

El CAN bus es una red de comunicación interna del vehículo que permite que los diferentes módulos intercambien información digitalmente. Es importante porque permite la coordinación entre sistemas y reduce la complejidad del cableado, pero también significa que un problema en la red o en un módulo puede afectar la comunicación y el funcionamiento de otros módulos.

Conclusión

En resumen, un vehículo moderno contiene numerosos módulos de control electrónico, que van desde los principales como el ECM, PCM o VCM que gestionan el tren motriz y sistemas vitales, hasta decenas de módulos más pequeños que controlan funciones específicas de la carrocería, seguridad y confort. Estos módulos son el cerebro del coche, procesando información de sensores para controlar actuadores y asegurar el funcionamiento óptimo del vehículo. Comprender su existencia y función es esencial en la era automotriz actual. Ante cualquier indicio de falla electrónica, la intervención de un especialista es indispensable para un diagnóstico preciso y una reparación adecuada, protegiendo así la integridad y el valor de nuestro automóvil.
