¿Arduino con 12V y Bluetooth?

Arduino es una plataforma increíblemente versátil para prototipado y proyectos electrónicos, pero a menudo surgen dos preguntas comunes entre los entusiastas: ¿cómo puedo hacer que un pin de Arduino controle algo que requiere 12V si solo da 5V o 3.3V? y ¿qué placas Arduino traen conectividad Bluetooth de fábrica?

Es fundamental entender que los pines digitales y analógicos de un microcontrolador como el de Arduino están diseñados para operar a bajos voltajes (generalmente 5V o 3.3V) y pueden manejar corrientes muy limitadas (típicamente 20-40 mA por pin). Intentar conectar directamente una carga que requiere 12V o una corriente significativa a un pin de Arduino puede dañar permanentemente la placa. Por lo tanto, para controlar voltajes o corrientes mayores, necesitamos usar componentes externos que actúen como interruptores controlados por el bajo voltaje de Arduino.

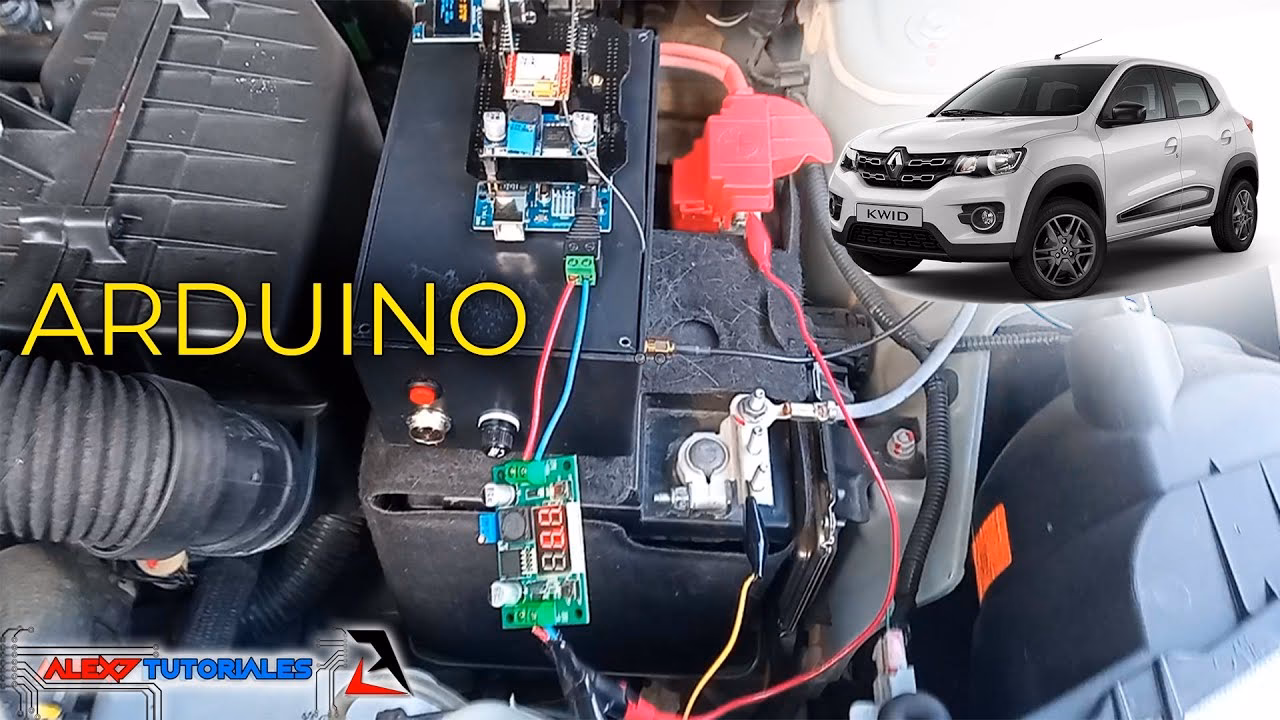

Controlando Dispositivos de 12V con Arduino

Dado que un pin de Arduino no puede proporcionar 12V ni la corriente necesaria para la mayoría de las cargas de 12V (como motores, tiras de LED potentes, solenoides, etc.), la solución pasa por usar un componente intermedio que el Arduino pueda activar con su señal de bajo voltaje, y que este componente a su vez controle el circuito de 12V.

Uso de Relés

Los relés son interruptores electromecánicos o de estado sólido que son controlados por una bobina (en el caso de los electromecánicos) o una señal de control (en los de estado sólido). Arduino puede activar la bobina de un relé (a través de un transistor, ya que la bobina también requiere más corriente de la que un pin de Arduino puede dar directamente) o la entrada de control de un relé de estado sólido. El relé, una vez activado, cierra o abre un circuito completamente independiente, que puede ser el de 12V.

Un relé electromecánico típico tiene una bobina que se energiza con 5V (o 3.3V, dependiendo del relé) y contactos que pueden manejar voltajes y corrientes mucho mayores, como 12V, 24V, 120V o 240V AC/DC y varias amperios. Para conectar un relé electromecánico a Arduino, generalmente se necesita un transistor (como un NPN BC547 o un MOSFET de bajo voltaje como el 2N7000) para amplificar la corriente del pin de Arduino y activar la bobina del relé. También es esencial usar un diodo volante (flyback diode), como el 1N4148 o 1N4007, en paralelo con la bobina del relé para proteger el transistor y el Arduino de los picos de voltaje generados cuando el campo magnético de la bobina colapsa al desactivarse.

Los relés de estado sólido (SSR) son una alternativa que no tiene partes móviles, lo que los hace más rápidos, silenciosos y con una vida útil más larga. Suelen controlarse directamente con un pin de Arduino, ya que requieren menos corriente para su activación, y también pueden manejar cargas de 12V (o voltajes superiores, dependiendo del modelo).

Ventajas del relé: Aislamiento completo entre el circuito de control de Arduino y el circuito de 12V, manejan altas corrientes y voltajes AC o DC. Desventajas: Los electromecánicos son más lentos, ruidosos y tienen vida útil limitada por desgaste mecánico; ambos pueden ser voluminosos.

Uso de Transistores de Potencia o MOSFETs

Los transistores, especialmente los MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), son excelentes para conmutar cargas de corriente continua (DC) como motores DC o tiras de LED de 12V. Un MOSFET adecuado puede ser controlado directamente por un pin de Arduino (si es un MOSFET de 'nivel lógico' o 'logic-level MOSFET' que se satura completamente con 5V o 3.3V en su puerta) o a través de un circuito driver simple si requiere un voltaje de puerta mayor.

Al usar un MOSFET (como el IRF520, IRF540 o el popular IRLB8721 para cargas de 12V), el pin de Arduino se conecta a la 'puerta' (gate) del MOSFET (a menudo a través de una resistencia limitadora de corriente, aunque no siempre es estrictamente necesaria para MOSFETs de voltaje lógico). La carga de 12V se conecta entre la fuente de alimentación de 12V y el 'drenador' (drain) del MOSFET, y la 'fuente' (source) del MOSFET se conecta a tierra. Cuando el pin de Arduino está en alto, el MOSFET se 'enciende', permitiendo que la corriente fluya desde la fuente de 12V a través de la carga y el MOSFET hacia tierra, activando así el dispositivo de 12V.

Al igual que con los relés electromecánicos, si la carga de 12V es inductiva (como un motor o un solenoide), es crucial colocar un diodo volante en paralelo con la carga para proteger el MOSFET de picos de voltaje inversos al desactivarse.

Ventajas del MOSFET: Conmutación muy rápida, sin desgaste mecánico, eficientes para cargas DC, pueden manejar PWM para control de velocidad o brillo. Desventajas: Generalmente solo para cargas DC, requieren disipación de calor para altas corrientes, algunos requieren drivers adicionales si no son de nivel lógico.

En resumen, para obtener una 'salida' de 12V controlada por Arduino, en realidad estamos usando el Arduino para *controlar un interruptor* (un relé o un transistor/MOSFET) que a su vez maneja el circuito de 12V. La elección entre relé y MOSFET dependerá del tipo de carga (AC/DC), la corriente, la velocidad de conmutación requerida y el aislamiento deseado.

Placas Arduino con Bluetooth Integrado

Aunque muchas placas Arduino clásicas como el UNO, Nano o Mega no vienen con conectividad Bluetooth de fábrica, existen modelos más recientes y orientados a IoT que sí incluyen esta funcionalidad integrada en la misma placa. Esto simplifica enormemente la conexión inalámbrica con smartphones, ordenadores u otros dispositivos compatibles.

Placas Arduino con Bluetooth Integrado

• Arduino Nano 33 IoT: Esta pequeña placa es una potencia para proyectos IoT. Incluye un módulo de comunicación u-blox NINA-W102 que soporta tanto Wi-Fi como Bluetooth (Classic y BLE - Bluetooth Low Energy). Es ideal para proyectos compactos que requieren conectividad inalámbrica.
• Arduino UNO R4 WiFi: Una evolución del clásico UNO, esta placa basada en un microcontrolador de 32 bits (Renesas RA4M1) incorpora un módulo ESP32-S3. Este módulo proporciona conectividad Wi-Fi y Bluetooth 5 (incluyendo BLE). Mantiene la forma y el factor de forma del UNO R3, haciéndola compatible con muchos shields existentes.
• Arduino UNO R4 Minima: Aunque no tiene Wi-Fi, esta versión del UNO R4 también está basada en el RA4M1 y soporta Bluetooth LE (Bluetooth Low Energy) integrado. Es una opción más económica si solo necesitas conectividad BLE.

Estas placas con Bluetooth integrado facilitan la creación de proyectos de comunicación inalámbrica sin necesidad de cablear módulos externos, lo que reduce el cableado y el tamaño del proyecto.

Añadiendo Bluetooth a Placas Estándar (UNO, Mega, Nano, etc.)

Si ya tienes una placa Arduino clásica sin Bluetooth integrado, la forma más común y económica de añadir esta funcionalidad es utilizando módulos Bluetooth externos. Los más populares son:

• Módulos HC-05 y HC-06: Estos son módulos Bluetooth Classic muy comunes y económicos. El HC-05 puede actuar como maestro o esclavo, mientras que el HC-06 solo actúa como esclavo. Se comunican con el Arduino a través de comunicación serial (UART). Necesitan conectarse a los pines TX y RX del Arduino. Si tu Arduino solo tiene un puerto serial hardware (como el UNO en los pines 0 y 1), y lo necesitas para comunicar con el ordenador, puedes usar la librería `SoftwareSerial` para crear un puerto serial virtual en otros pines digitales y conectar el módulo HC-05/06 allí. Es importante recordar que estos módulos suelen operar a 3.3V en sus pines de comunicación (RX/TX), por lo que es recomendable usar un divisor de voltaje (dos resistencias) en la línea TX del Arduino (5V) hacia el pin RX del módulo (3.3V) para evitar dañarlo. El pin TX del módulo (3.3V) generalmente se puede conectar directamente al pin RX del Arduino (que tolera 3.3V como una señal ALTA).
• Módulos HM-10: Estos módulos implementan Bluetooth Low Energy (BLE), que es más eficiente energéticamente. También se comunican vía serial (UART) y requieren una conexión similar a los HC-05/06. Son ideales para proyectos alimentados por batería donde el bajo consumo es crucial.

Añadir un módulo externo requiere un poco más de cableado y, a menudo, el uso de la librería SoftwareSerial, pero ofrece una gran flexibilidad y es compatible con la mayoría de las placas Arduino existentes.

Preguntas Frecuentes

A continuación, respondemos algunas dudas comunes sobre estos temas:

¿Puedo conectar directamente un motor de 12V pequeño a un pin de Arduino?
No. Incluso un motor pequeño de 12V probablemente consumirá más corriente de la que un pin de Arduino puede proporcionar de forma segura. Siempre usa un relé o transistor/MOSFET como intermediario.

¿Qué corriente puede manejar un relé o MOSFET?
Depende del modelo específico del componente. Los relés y MOSFETs vienen con especificaciones de corriente y voltaje máximos que pueden manejar. Es vital elegir uno que supere los requisitos de tu carga de 12V.

¿Necesito un disipador de calor para el MOSFET?
Si el MOSFET va a conmutar corrientes significativas durante periodos prolongados, es probable que necesite un disipador de calor para evitar que se sobrecaliente y se dañe.

¿Cuál es la diferencia principal entre Bluetooth Classic y Bluetooth Low Energy (BLE)?
Bluetooth Classic es adecuado para transmisión continua de datos (audio, streaming) y emparejamientos más complejos. BLE está optimizado para enviar pequeños paquetes de datos de forma intermitente, consumiendo mucha menos energía, ideal para sensores y dispositivos IoT con batería.

¿Puedo usar el Bluetooth integrado en un Arduino para comunicarme con mi PC o smartphone?
Sí. Las placas con Bluetooth integrado (como UNO R4 WiFi o Nano 33 IoT) pueden comunicarse con aplicaciones compatibles en PCs, smartphones u otros dispositivos Bluetooth. La comunicación suele ser a través de perfiles seriales (SPP para Classic, o perfiles GATT personalizados para BLE).

¿Es difícil usar un módulo HC-05/06 con SoftwareSerial?
No es muy difícil. Implica conectar los pines correctos (VCC, GND, TX, RX) y usar la librería SoftwareSerial en tu código para crear un puerto serie virtual en pines digitales. Sin embargo, SoftwareSerial tiene limitaciones de velocidad y puede interferir con otras funciones que usan temporizadores.

Conclusión

Aunque Arduino opera a bajos voltajes y corrientes, existen soluciones bien establecidas para interactuar con circuitos de mayor voltaje como los de 12V, principalmente mediante el uso de relés o MOSFETs. Estos componentes actúan como interfaces de potencia controladas por el bajo voltaje de Arduino. En cuanto a la conectividad inalámbrica, si bien las placas clásicas requieren módulos externos como el HC-05 o HM-10, las nuevas generaciones de Arduino como el UNO R4 o Nano 33 IoT ya vienen con Bluetooth integrado, simplificando la conexión inalámbrica en tus proyectos.

Dominar el uso de estos componentes y conocer las capacidades de las diferentes placas Arduino te permitirá abordar una gama mucho más amplia de proyectos, desde controlar luces de 12V hasta comunicar tus sensores de forma inalámbrica.
