¿Son Universales los Arneses de Estéreo?

La instalación o reemplazo de un estéreo en el automóvil es una tarea común para muchos entusiastas del audio o simplemente para aquellos que buscan modernizar su vehículo. Uno de los componentes clave en este proceso es el arnés de cableado, una pieza que a menudo genera dudas. ¿Son estos arneses realmente universales? La respuesta corta es no. Los arneses de estéreo no son universalmente compatibles entre todas las marcas y modelos de vehículos, ni entre todos los estéreos de posventa. La compatibilidad depende tanto del vehículo específico como del modelo de la unidad principal (el estéreo) que se desea instalar. Entender la función y los tipos de arneses es fundamental para realizar una instalación correcta y segura.

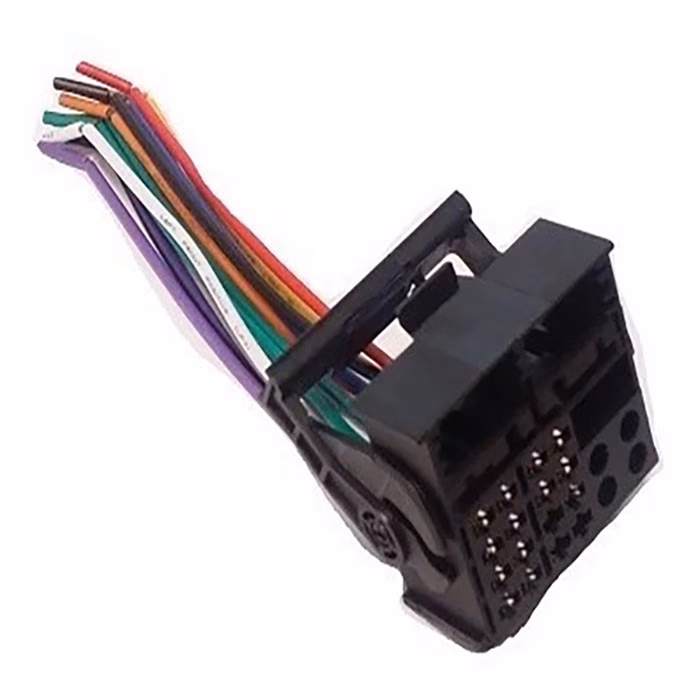

Un arnés de cableado para estéreo de automóvil es básicamente un conector que adapta el cableado específico de fábrica de un vehículo a los conectores estándar o específicos de un estéreo de posventa. Los fabricantes de automóviles utilizan diferentes configuraciones de cableado y conectores para sus sistemas de audio de fábrica. Por otro lado, los fabricantes de estéreos de posventa suelen tener sus propios conectores. Para que un estéreo de posventa funcione en un vehículo, se necesita un arnés adaptador que sirva como puente entre el conector de fábrica del coche y el conector del nuevo estéreo. Por lo tanto, la universalidad no existe; en su lugar, existen arneses adaptadores específicos para combinaciones de vehículo y estéreo.

Los Colores del Cableado: Una Guía Esencial

Aunque los arneses en sí mismos no son universales, existe una estandarización en los colores de los cables utilizados en la industria del audio automotriz, especialmente en los arneses de los estéreos de posventa. Conocer el significado de estos colores es crucial para cualquier instalación, ya sea que uses un arnés adaptador o trabajes directamente con los cables. Esta codificación por colores facilita identificar la función de cada cable y asegurar las conexiones correctas.

Aquí te presentamos una guía de los colores más comunes y sus funciones:

Es importante verificar siempre el manual específico de tu estéreo y, si es posible, un diagrama de cableado para tu vehículo, ya que puede haber ligeras variaciones, aunque los colores principales (Tierra, Memoria, Encendido) suelen ser consistentes.

¿Perdiste el Código de tu Radio Volkswagen?

Un problema común que enfrentan los propietarios de vehículos, especialmente Volkswagen, es la solicitud de un código de seguridad o PIN después de desconectar la batería, manipular fusibles, o tras la instalación de una nueva radio. Este sistema de seguridad está diseñado para evitar robos. Si tu radio Volkswagen te pide un código y no lo tienes, no te preocupes, hay formas de recuperarlo.

El primer paso para recuperar el código de radio es identificar el número de serie de la unidad. Este número es único para cada radio y es la clave para obtener el código de desbloqueo. Para encontrarlo, generalmente necesitarás retirar la radio del salpicadero.

Cómo Retirar la Radio de un Volkswagen

El proceso para sacar la radio puede variar ligeramente según el modelo de Volkswagen y el tipo de radio, pero los pasos generales son:

1. Prepara las herramientas: Necesitarás un destornillador Torx T20 y, en muchos casos, herramientas específicas de extracción para radios VW (a menudo son unas llaves planas que se insertan en unas ranuras en el frontal de la radio). Para algunos modelos, una herramienta de palanca para retirar embellecedores puede ser útil.
2. Retira embellecedores (si aplica): Algunos modelos tienen un marco o embellecedor alrededor de la radio que debe ser retirado primero. Usa una herramienta de palanca de plástico para no dañar el salpicadero.
3. Desatornilla la radio: Una vez accesible, busca los tornillos que sujetan la radio (generalmente hay 4, uno en cada esquina). Usa el destornillador Torx T20 para quitarlos.
4. Extrae la radio: Con los tornillos fuera (o las llaves de extracción insertadas y actuando sobre los clips internos), la radio debería poder deslizarse hacia afuera del salpicadero. Ten cuidado con los cables conectados en la parte trasera.

Una vez que la radio está fuera, el número de serie se encuentra típicamente en una etiqueta en la parte trasera de la unidad. Si la etiqueta está dañada o ilegible, el número de serie a menudo está grabado directamente en la carcasa metálica de la radio.

Cómo Introducir el Código de Radio Volkswagen

Una vez que hayas obtenido el código de tu radio, el proceso para introducirlo también varía según el modelo de la radio. Aquí hay ejemplos para modelos comunes:

• Radio VW Gamma & RNS 510 (Modelos Antiguos):

  Enciende la radio. La pantalla mostrará 'SAFE' o guiones.

  Presiona el botón 'SCAN' o 'MODE' (puede variar) hasta que aparezca '1000'.

  Usa el botón '1' para introducir la primera cifra del código (presiona el botón tantas veces como sea el número).

  Usa el botón '2' para la segunda cifra, '3' para la tercera y '4' para la cuarta.

  Una vez que el código completo esté en pantalla, mantén presionado el botón con la flecha derecha (>) o 'SCAN'/'MODE' (depende del modelo) durante unos segundos hasta que escuches un pitido o la radio se desbloquee.



• Navegación Volkswagen RNS 510 (Modelos Más Recientes):

  Enciende la radio. La pantalla mostrará cuatro guiones (-- -- -- --).

  Usa el dial derecho o los botones de flecha para resaltar la primera cifra.

  Presiona el dial derecho o 'OK' para confirmar la primera cifra y pasar a la siguiente.

  Repite este proceso para las cuatro cifras del código.

  Una vez que el código completo aparezca en la pantalla, aparecerá un botón 'OK'. Selecciónalo y presiona para confirmar.



  Presiona 'OK' una vez más para confirmar la decodificación y la radio debería empezar a funcionar.

Si introduces el código incorrecto varias veces, la radio puede bloquearse por un período de tiempo (mostrando 'SAFE 2', 'SAFE 3', etc.). Deberás dejar la radio encendida durante ese tiempo (a veces una hora o más) antes de poder intentar introducir el código nuevamente.

Instalando un Estéreo sin un Arnés de Cableado

La situación ideal para instalar un estéreo de posventa es tener tanto el arnés de fábrica del coche intacto como el arnés que viene con el nuevo estéreo, y utilizar un arnés adaptador plug-and-play. Sin embargo, a veces te encuentras con un escenario donde falta uno o ambos arneses. Aunque es más complicado, sigue siendo posible realizar la instalación.

Escenario 1: Tienes el Arnés de Fábrica del Coche, pero NO el Arnés del Estéreo de Posventa

Esto sucede si compras un estéreo usado al que le cortaron el arnés, o si simplemente lo perdiste. Tienes el conector que sale del coche, pero no el que se enchufa en la parte trasera del estéreo.

La solución más sencilla es intentar conseguir un arnés de reemplazo para tu modelo específico de estéreo. Busca en tiendas de electrónica automotriz o en línea usando la marca y modelo de tu unidad principal.

Si no puedes encontrar un arnés de reemplazo, puedes fabricar uno. Esto requiere un poco más de habilidad y paciencia:

1. Obtén el Diagrama de Pines (Pinout) del Estéreo: Este es crucial. Busca en línea el número de modelo de tu estéreo junto con 'pinout diagram'. Necesitas saber la función de cada pin en el conector trasero del estéreo. Sin esta información, no podrás conectar los cables correctamente. Si no encuentras el pinout, la instalación sin el arnés es casi imposible.
2. Consigue un Conector Adecuado: Necesitas un conector rectangular o el tipo de conector que encaje en la parte trasera de tu estéreo. A veces, se pueden adaptar conectores genéricos de múltiples pines si coinciden con la separación de los pines del estéreo.
3. Fabrica el Arnés: Una vez que tienes el pinout y el conector, suelda un cable a cada pin relevante en el conector. Asegúrate de usar cables de calibre adecuado (generalmente 18-22 AWG es suficiente para la mayoría de las señales y alimentación). Después de soldar cada cable, cúbrelo con tubo termorretráctil para aislar las conexiones y evitar cortocircuitos. Etiqueta cada cable con su función según el pinout (ej. 'Tierra', '+12V Memoria', 'Altavoz Del. Izq. +').
4. Conecta al Arnés de Fábrica: Ahora tienes dos opciones:
   • Usar un Adaptador de Fábrica (Recomendado): Si existe un arnés adaptador para tu modelo de coche, compra uno y conecta los cables que acabas de soldar a los cables correspondientes del arnés adaptador. Sigue la codificación de colores estándar.
   • Conectar Directamente: Si no hay adaptador de fábrica disponible (situación muy rara hoy en día), tendrás que identificar cada cable en el arnés de fábrica de tu coche y conectar los cables de tu arnés fabricado a ellos. Esto requiere identificar los cables del coche (ver siguiente sección).

Escenario 2: Tienes el Arnés del Estéreo de Posventa, pero NO el Arnés de Fábrica del Coche

Esto ocurre si alguien cortó el arnés de fábrica del coche anteriormente, dejándote con un manojo de cables sueltos en el salpicadero. Tienes el arnés que vino con tu nuevo estéreo, pero no dónde enchufarlo en el coche.

En este caso, necesitas identificar la función de cada cable en el coche para poder conectarlos correctamente a los cables del arnés de tu estéreo.

1. Obtén el Diagrama de Cableado del Coche: La forma más segura y eficiente es conseguir un diagrama de cableado específico para la marca, modelo y año de tu vehículo. Puedes encontrar esta información en manuales de servicio, bases de datos en línea o foros especializados. El diagrama te dirá el color y la función de cada cable que sale del salpicadero.
2. Identifica los Cables con Herramientas: Si no puedes encontrar un diagrama, puedes identificar los cables usando herramientas básicas:
   • Multímetro o Lámpara de Prueba: Úsalo para encontrar los cables de alimentación. El cable de +12V constante (Memoria) tendrá 12V presentes todo el tiempo. El cable de +12V conmutado (Encendido) tendrá 12V solo cuando la llave está en ACC o ON. El cable de Tierra debería mostrar continuidad con el chasis del coche (0 ohmios) o 0V respecto a un punto de 12V.
   • Batería de 1.5V (Opcional): Para identificar los cables de los altavoces, puedes tocar brevemente la punta de un cable con el polo positivo de una batería de 1.5V (como una pila AA) y el cable con franja negra (negativo) con el polo negativo. Escucharás un pequeño 'pop' en el altavoz correspondiente. Esto te ayudará a identificar los pares de cables de los altavoces y su polaridad (+/-).
3. Conecta los Cables: Una vez que hayas identificado la función de cada cable suelto en el coche, conecta los cables correspondientes del arnés de tu estéreo a ellos. La mejor práctica es soldar las conexiones y cubrirlas con tubo termorretráctil para una conexión segura y duradera. También puedes usar conectores a tope (butt connectors) con engarzadora. Evita retorcer cables y cubrirlos solo con cinta aislante, ya que no es una conexión fiable a largo plazo.

Escenario 3: No Tienes Ninguno de los Dos Arneses

Esta es la situación más compleja, pero sigue siendo posible. Debes combinar los pasos de los escenarios anteriores:

1. Obtén el pinout del estéreo y fabrica el arnés para el estéreo (como en el Escenario 1).
2. Identifica los cables sueltos en el coche utilizando un diagrama de cableado o herramientas (como en el Escenario 2).
3. Conecta el arnés fabricado para el estéreo directamente a los cables identificados del coche, preferiblemente soldando y aislando correctamente.

En todos los casos de instalación sin arneses adaptadores plug-and-play, la paciencia, la identificación cuidadosa de los cables y el uso de técnicas de conexión adecuadas (soldadura y termorretráctil es lo mejor) son fundamentales para evitar daños al estéreo o al cableado del coche.

Preguntas Frecuentes sobre Arneses y Cableado

¿Puedo simplemente cortar el arnés de fábrica y empalmar los cables directamente al nuevo estéreo?

Técnicamente sí, puedes empalmar los cables del coche directamente a los cables correspondientes del arnés del nuevo estéreo (o al propio estéreo si no tiene arnés). Sin embargo, no es recomendable. Cortar el arnés de fábrica dificulta enormemente futuras instalaciones o la reinstalación de la radio original. Usar un arnés adaptador es siempre la mejor práctica.

¿Qué pasa si conecto un cable de altavoz al cable de alimentación?

Esto causará un cortocircuito que probablemente dañará el amplificador interno del estéreo, quemará un fusible o, en el peor de los casos, podría dañar el cableado del coche o incluso la ECU (unidad de control del motor) en vehículos modernos. Siempre verifica tus conexiones antes de encender el estéreo.

¿Es necesario soldar los cables?

Soldar proporciona la conexión eléctrica más fuerte y fiable. Cubrir la soldadura con tubo termorretráctil asegura un aislamiento perfecto. Los conectores a tope (butt connectors) engarzados con una herramienta adecuada son una alternativa aceptable, pero no tan robusta como la soldadura. Las conexiones solo con cinta aislante o conectores tipo 'scotchlok' no son recomendables para conexiones de audio o alimentación.

¿Cómo sé si un cable suelto en mi coche es de alimentación o de altavoz sin un diagrama?

Usa un multímetro. Los cables de alimentación constante y conmutada mostrarán +12V (o el voltaje de la batería) en las condiciones adecuadas (siempre o con el contacto puesto). Los cables de altavoz no mostrarán voltaje significativo a menos que el estéreo esté encendido y produciendo sonido. Puedes confirmarlos con la prueba de la batería de 1.5V (un leve 'pop' en el altavoz).

¿El color de los cables de fábrica de mi coche coincidirá con los colores estándar del arnés del estéreo de posventa?

Generalmente no. Los colores de cableado de fábrica varían mucho entre fabricantes de automóviles. Por eso es esencial usar un diagrama de cableado específico para tu vehículo o identificar los cables manualmente. Los colores estándar (negro, amarillo, rojo, etc.) se aplican principalmente al arnés que viene con el estéreo de posventa o a los arneses adaptadores.

En resumen, si bien no existe un arnés universal que funcione para todos los autos y estéreos, entender los principios del cableado, el significado de los colores estándar y cómo identificar y conectar cables es fundamental para cualquier proyecto de audio automotriz. Ya sea que uses un adaptador, recuperes un código de radio o te enfrentes a un cableado cortado, la información correcta y un enfoque metódico te permitirán disfrutar de un buen sonido en tu vehículo.
