¿Cuál es el Cable Positivo del Encendedor de Auto?

El encendedor del auto, ese componente a menudo pasado por alto, se ha reinventado en la era moderna. Lejos de ser solo un accesorio para fumadores, se ha convertido en una fuente de energía fundamental, alimentando desde cargadores de teléfonos y navegadores GPS hasta otros dispositivos portátiles esenciales para nuestro día a día en la carretera. Comprender su funcionamiento y, crucialmente, cómo conectarlo correctamente, es una habilidad valiosa, ya sea para reemplazar una unidad defectuosa o para añadir funcionalidad a tu vehículo.

El sistema eléctrico de un automóvil es un entramado delicado. Una conexión incorrecta, por simple que parezca, puede tener consecuencias que van desde un fusible fundido hasta daños mayores en el sistema, incluyendo cortocircuitos o, en el peor de los casos, incendios. Por ello, la precisión y el conocimiento básico sobre la polaridad son indispensables al manipular este componente.

Entendiendo el Encendedor del Auto: Más que un Cenícero Móvil

Aunque su nombre original sugiere un propósito específico, el "encendedor de cigarros" en los vehículos contemporáneos funciona primordialmente como una toma de corriente de 12 voltios. Esta toma, alimentada directamente por la batería del coche, permite energizar una amplia variedad de dispositivos electrónicos de bajo consumo. Es, en esencia, una interfaz de energía universal dentro del habitáculo.

Su diseño es simple pero efectivo. Consiste en un receptáculo metálico con dos puntos de contacto principales: uno central y otro lateral. Estos contactos son los puntos de conexión para el circuito eléctrico que alimenta el dispositivo.

Identificando el Cable Positivo (+)

La pregunta central al trabajar con el encendedor es cómo identificar sus conexiones. Para que el encendedor funcione correctamente y, lo que es más importante, de forma segura, necesita una conexión positiva (+) y una conexión negativa (-), también conocida como tierra.

El cable positivo (+) en un encendedor de auto es, generalmente, de color rojo o presenta una línea roja distintiva. Este cable es el encargado de llevar la corriente eléctrica desde la fuente de alimentación (la batería o un punto de distribución en el sistema eléctrico del coche) hasta la toma del encendedor.

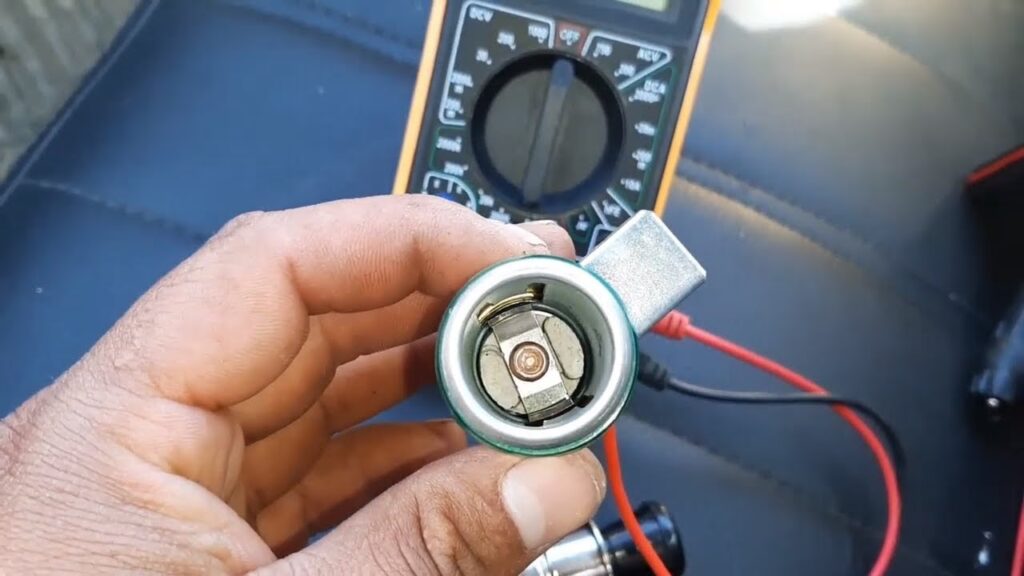

Dentro de la toma del encendedor, el cable positivo (+) se conecta al contacto central. Este contacto se encuentra en el fondo del receptáculo cilíndrico. Es fundamental asegurar una conexión firme y segura a este terminal central para garantizar el flujo de corriente adecuado.

Por otro lado, el cable negativo (-) o de tierra es usualmente de color negro o verde. Este cable se conecta al contacto lateral o al cuerpo metálico de la toma del encendedor. Su función es completar el circuito, proporcionando un camino para que la corriente regrese a la batería, típicamente a través del chasis metálico del vehículo, que actúa como punto de tierra común.

La correcta identificación y conexión de estos dos cables es vital. Invertir la polaridad puede dañar tanto el encendedor como los dispositivos que se conecten a él, además de representar un riesgo de cortocircuito.

Componentes Esenciales y el Circuito Básico

Para entender completamente la conexión, veamos los componentes clave y cómo interactúan:

• La Toma del Encendedor: El receptáculo físico con el contacto central (+) y el contacto lateral (-).
• El Elemento Calentador (Opcional): La bobina que se calienta en los encendedores tradicionales. En tomas modernas solo para carga, puede no estar presente.
• El Cableado: El cable positivo (+) (rojo) y el cable negativo (-) (negro/verde).
• El Fusible: Un dispositivo de seguridad indispensable que protege el circuito de sobrecargas y cortocircuitos. Siempre debe estar presente en el cable positivo, lo más cerca posible de la fuente de energía.

El circuito es un bucle cerrado: La corriente sale de la batería, pasa por el fusible, viaja por el cable positivo (+) hasta el contacto central del encendedor. Desde allí, fluye a través del dispositivo conectado, sale por el contacto lateral del encendedor (conectado al cable negativo -), y regresa a la batería o a un punto de tierra en el chasis, cerrando el circuito.

Guía Paso a Paso para Conectar un Encendedor de Auto

Conectar o reemplazar un encendedor requiere cuidado y seguir un procedimiento. Si no te sientes cómodo trabajando con electricidad automotriz, es mejor buscar ayuda profesional. La siguiente guía detalla los pasos, pero la seguridad debe ser siempre la prioridad.

Herramientas y Materiales Necesarios:

• Nuevo Encendedor de Auto (si aplica)
• Cable Eléctrico Automotriz (rojo y negro, calibre adecuado, ej: 16 o 14)
• Portafusibles en línea y Fusible (amperaje adecuado, ej: 10-15A)
• Conectores Eléctricos (de crimpado o soldadura, se recomiendan termorretráctiles)
• Pelacables y Cortacables
• Crimpadora (si usa conectores de crimpado)
• Soldador y Estaño (opcional)
• Cinta Aislante o Termorretráctil
• Destornilladores
• Taladro y Broca (si necesita hacer un nuevo agujero)
• Multímetro (muy recomendado para verificar voltaje y continuidad)
• Guantes de Seguridad y Gafas Protectoras

Pasos Detallados:

1. Desconexión de la Batería: ¡El paso más importante! Desconecta siempre el cable negativo (-) de la batería antes de iniciar cualquier trabajo eléctrico.
2. Planificación de la Ubicación: Define dónde se instalará el encendedor. Si es nuevo, elige un lugar accesible en el panel o consola, asegurando espacio detrás para el cableado.
3. Preparación del Agujero (si es nuevo): Si no hay un agujero preexistente, marca y taladra con cuidado un agujero del tamaño correcto. Lija los bordes.
4. Conexión del Cable Positivo (+):
   • Identifica el cable rojo o marcado como positivo.
   • Corta el cable positivo e instala el portafusibles en línea. Asegúralo (crimpado o soldado). No pongas el fusible aún.
   • Conecta el extremo del cable positivo que sale del portafusibles al terminal central (+) de la toma del encendedor.
   • Conecta el otro extremo del cable positivo (el que va al portafusibles) a la fuente de alimentación de 12V. Puede ser una fuente conmutada (solo con ignición, recomendado para evitar descarga de batería) o directa (siempre activa). Usa un multímetro para identificar una fuente conmutada adecuada, si es tu elección. Si conectas directo a la batería, el fusible debe estar muy cerca del terminal positivo de la batería.
5. Conexión del Cable Negativo o Tierra (-):
   • Identifica el cable negro o verde o marcado como negativo.
   • Conecta un extremo del cable negativo al terminal lateral (-) o al cuerpo de la toma del encendedor.
   • Conecta el otro extremo del cable negativo a un punto de tierra sólido y limpio en el chasis metálico del coche. Asegura una buena conexión (lija si es necesario).
6. Instalación de la Toma: Inserta la toma en el agujero y asegúrala con sus elementos de montaje.
7. Verificación Doble: Revisa todas las conexiones: firmes, seguras, bien aisladas. Asegúrate de que no haya cables pelados.
8. Reconexión de la Batería: Vuelve a conectar firmemente el cable negativo (-) a la batería.
9. Inserción del Fusible: Coloca el fusible del amperaje correcto en el portafusibles.
10. Prueba: Enciende el coche o pon el contacto y prueba el encendedor conectando un dispositivo de bajo consumo.
11. Organización del Cableado: Una vez confirmado el funcionamiento, organiza y asegura los cables detrás del panel.
12. Prueba Final y Cierre: Prueba con los dispositivos habituales y vuelve a montar los paneles retirados.

Consideraciones de Seguridad y Precauciones Importantes

La seguridad eléctrica en el automóvil no es negociable. Ignorar las precauciones puede tener consecuencias graves.

• Desconexión de la Batería: Siempre desconecta el cable negativo. Siempre.
• Uso de Fusibles: Un fusible es una barrera de seguridad vital. Úsalo siempre con el amperaje correcto. Nunca uses uno de mayor amperaje.
• Calibre del Cable: Utiliza cable del calibre adecuado para la corriente. Un cable delgado puede sobrecalentarse y causar un incendio.
• Conexiones Seguras: Todas las conexiones deben ser firmes, seguras y bien aisladas para evitar cortocircuitos.
• Punto de Tierra Sólido: Asegura una buena conexión a tierra.
• Evita Cables Pelados: Aísla correctamente todas las conexiones y cables expuestos.
• No Sobrecargues: Conoce la capacidad del circuito y no conectes demasiados dispositivos de alta potencia simultáneamente.
• Condiciones Adecuadas: Trabaja en un área seca y bien iluminada.
• Consulta a un Profesional: Si tienes dudas, busca ayuda.

Más Allá del Encendedor: Expansión del Sistema Eléctrico

El encendedor es el punto de partida. Si necesitas más tomas de energía, considera:

• Adaptadores Múltiples: Sencillos, se conectan a la toma existente. Cuidado de no sobrecargar el circuito original.
• Tomas Adicionales: Instalación permanente de tomas de 12V con sus propios fusibles, conectadas a la batería o caja de fusibles.
• Puertos USB Dedicados: Instalación directa de puertos USB para carga más eficiente.
• Inversores de Corriente: Convierten 12V CC a 110/220V CA para dispositivos domésticos. Requieren conexión directa a batería y cables gruesos.

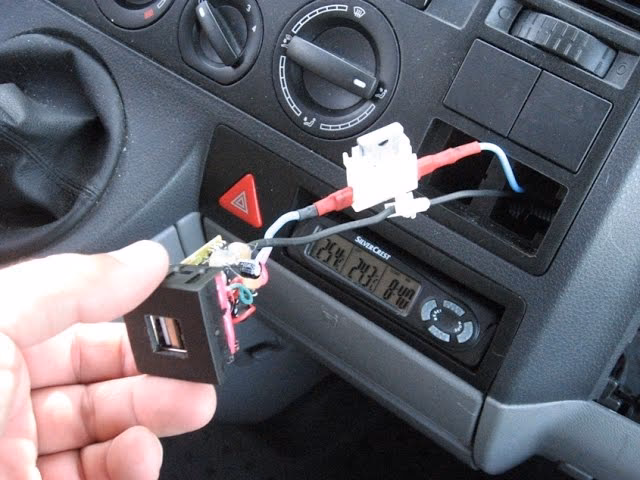

¿Cómo Funciona el Encendedor de Cigarrillos del Auto?

Es un proceso simple de calentamiento eléctrico. Al presionarlo, una bobina de metal (una resistencia) recibe corriente de la batería. La resistencia del metal al paso de la corriente genera calor rápidamente. Una vez caliente, un mecanismo lo expulsa. El calor acumulado en la bobina es lo que se usaba para encender cigarrillos. No produce llama, solo calor.

El Primer Auto con Encendedor Integrado

La integración del encendedor en el panel del coche se remonta a la década de 1920. Cadillac fue pionero, incluyéndolo en algunos de sus modelos de lujo. Para los años 50, se había convertido en un estándar en la industria.

Mitos Comunes y Conceptos Erróneos

Despejemos algunas dudas:

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas preguntas comunes:

¿Cuál es el cable positivo en un encendedor de auto?
Generalmente es el cable rojo o con línea roja, y se conecta al contacto central de la toma del encendedor.

¿Dónde se conecta el cable negativo o tierra?
El cable negativo (usualmente negro o verde) se conecta al contacto lateral de la toma del encendedor y a un punto de tierra sólido en el chasis del vehículo.

¿Por qué es importante usar un fusible?
El fusible protege el circuito y el sistema eléctrico del coche de sobrecargas y cortocircuitos, previniendo daños y riesgos de incendio.

¿Qué diferencia hay entre una conexión conmutada y una directa?
Una conexión conmutada solo proporciona energía cuando la ignición está encendida (o en posición accesorio), evitando que se descargue la batería. Una conexión directa proporciona energía en todo momento.

¿Puedo conectar varios dispositivos usando un adaptador múltiple?
Sí, pero debes asegurarte de que la suma de la potencia que consumen los dispositivos no exceda la capacidad del fusible del circuito original del encendedor para evitar sobrecargarlo.

Dominar los conceptos básicos de la electricidad automotriz, como la identificación de los cables positivo y negativo, es esencial para mantener y mejorar la funcionalidad de tu vehículo de manera segura. El encendedor de auto, aunque simple, es un excelente punto de partida para comprender estos principios y aprovechar al máximo sus capacidades como fuente de energía.
