¿Se Puede Rebobinar un Alternador?

El alternador es un componente fundamental en cualquier vehículo o sistema que requiera generación de energía eléctrica, desde automóviles hasta maquinaria industrial. Su función principal es convertir la energía mecánica en energía eléctrica para alimentar los sistemas del vehículo y recargar la batería. Dentro del alternador, varias piezas trabajan en conjunto, pero una de las más cruciales es el estator. Dada su importancia, surge una pregunta común cuando el alternador presenta fallas: ¿se puede rebobinar un alternador? La respuesta corta es sí, y este proceso se centra específicamente en el estator.

En entornos industriales, donde la dependencia de la energía eléctrica es constante para las operaciones diarias, cualquier fallo en el alternador puede significar una interrupción significativa y costosa. Por ello, el mantenimiento regular de estos equipos y sus componentes es vital para minimizar el tiempo de inactividad. El estator, siendo un anillo con bobinas de alambre de cobre, es propenso al desgaste y al daño con el tiempo. Si los cables de las bobinas del estator fallan, toda la máquina dejará de funcionar. Es por esto que el rebobinado periódico del estator se convierte en una práctica de mantenimiento preventiva y correctiva crucial para muchos propietarios de equipos.

Saber que el rebobinado es importante es un paso, pero entender qué implica exactamente este proceso y cuándo es el momento adecuado para llevar a cabo esta tarea de mantenimiento es fundamental. Exploraremos a fondo el proceso de rebobinado y los indicadores que te ayudarán a determinar si tu alternador lo necesita, permitiéndote establecer un cronograma de mantenimiento adecuado.

¿Qué Implica el Rebobinado de un Alternador?

El rebobinado de un alternador, a menudo referido de manera más general como rebobinado de generador, se concentra específicamente en el rebobinado del estator. A lo largo de la vida útil de un alternador, el estator puede requerir ser rebobinado debido a diversos factores que afectan su funcionamiento y su aislamiento. Comprender el proceso es clave para apreciar su valor.

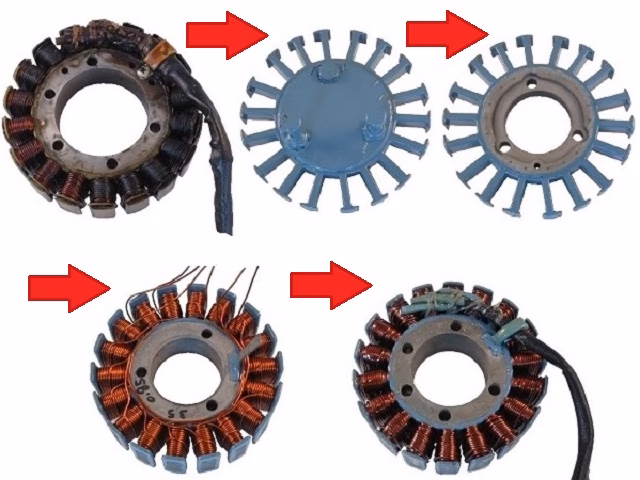

El Proceso Detallado del Rebobinado del Estator

El rebobinado no es simplemente reemplazar cables; es un proceso técnico que requiere precisión y conocimiento especializado. Generalmente, implica varios pasos fundamentales:

1. Recopilación de Datos Esenciales del Bobinado

Antes de comenzar cualquier trabajo físico, los ingenieros deben determinar los datos exactos del bobinado original del estator. Esto es un paso crítico. Se extrae información detallada como el calibre del alambre utilizado, el tipo de conexión de las bobinas (por ejemplo, estrella o triángulo) y el número preciso de espiras por bobina. Estos datos son esenciales para poder replicar fielmente el rendimiento original del alternador una vez que el rebobinado esté completo. Además, en esta etapa, los ingenieros experimentados pueden identificar posibles áreas de mejora en el diseño del bobinado para optimizar ligeramente el rendimiento o la durabilidad si es posible.

2. Preparación del Estator: Quema y Desbobinado

Una vez que se han recopilado todos los datos necesarios, el estator se somete a un proceso de preparación. Esto a menudo implica colocar el estator en un horno a temperaturas controladas y elevadas. El propósito principal de este calentamiento es ablandar o quemar el barniz aislante y la resina que mantienen unidos los bobinados antiguos. Después de enfriarse adecuadamente, los antiguos bobinados se retiran cuidadosamente del núcleo del estator. Este paso debe realizarse con precaución para no dañar las laminaciones de acero del núcleo, que son vitales para el correcto funcionamiento del estator.

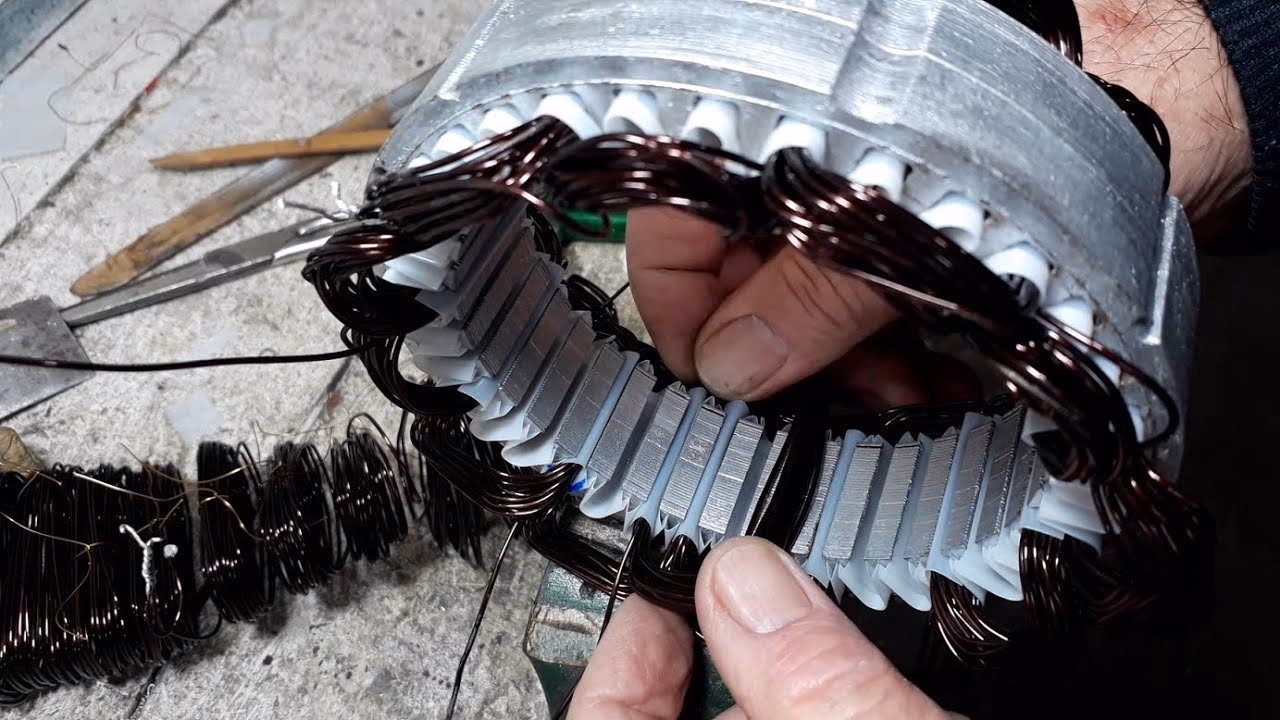

3. Inserción y Conexión de las Nuevas Bobinas

Con el núcleo del estator limpio y preparado, se procede a insertar un nuevo conjunto de bobinas. Este es quizás el paso más laborioso y que requiere mayor habilidad. Primero se insertan los materiales aislantes en las ranuras del estator para asegurar que las nuevas bobinas estén debidamente aisladas del núcleo metálico. Luego, se insertan los nuevos alambres de cobre, formando las bobinas según los datos recopilados en el primer paso. Los ingenieros deben asegurarse de que las bobinas estén correctamente conectadas entre sí según el esquema original y que se tenga en cuenta el soporte y la sujeción adecuados de los bobinados (lo que se conoce como "bracing" o atado), para evitar que se muevan o vibren durante la operación. Cualquier error en la conexión o en la disposición física de las bobinas puede llevar a un fallo del bobinado prematuro.

4. Pruebas Rigurosas y Aislamiento Final

Una vez que las nuevas bobinas están instaladas y conectadas, el estator rebobinado debe someterse a pruebas exhaustivas. Estas pruebas verifican la integridad de las conexiones, la resistencia del bobinado (para detectar cortocircuitos o circuitos abiertos) y la calidad del aislamiento. Es crucial asegurarse de que el estator funcione correctamente antes de volver a poner el alternador en servicio. Después de pasar las pruebas, los bobinados suelen ser impregnados con un barniz aislante o resina. Este proceso de barnizado no solo proporciona una capa adicional de aislamiento eléctrico, sino que también protege los bobinados de la humedad, el polvo, los productos químicos y otros contaminantes ambientales que podrían degradar el aislamiento con el tiempo. Esto prolonga significativamente la vida útil del bobinado rebobinado.

¿Cuándo Deberías Considerar el Rebobinado de tu Alternador?

Determinar si tu alternador necesita un rebobinado o no es crucial para evitar problemas mayores y costosos. Si bien los alternadores están diseñados para ser duraderos, sus componentes están sujetos a desgaste. La mejor manera de saberlo es programar una inspección con un ingeniero o técnico especializado. Sin embargo, hay ciertas señales de advertencia que pueden indicar la necesidad de una revisión y posiblemente un rebobinado.

Signos Visibles de Degradación

Una inspección visual cuidadosa puede revelar mucho sobre la salud del estator. Los signos más claros de que un alternador podría necesitar un rebobinado incluyen la presencia de partes defectuosas, corrosión (óxido) en el núcleo o las bobinas, y especialmente, signos de quemaduras o sobrecalentamiento en el aislamiento de los alambres. Si el barniz aislante aparece oscuro, quebradizo o derretido en algunas áreas, es un fuerte indicador de que el aislamiento ha fallado debido al calor excesivo, lo que a menudo lleva a cortocircuitos entre espiras o bobinas. Si las laminaciones de acero dentro del estator aún están en buen estado y no presentan daños significativos por calor o corrosión, el rebobinado es una opción viable. Si las laminaciones están dañadas de forma irreparable, el rebobinado podría no ser suficiente y se necesitaría un reemplazo completo del estator o del alternador.

Baja Resistencia del Aislamiento

La resistencia del aislamiento es una medida de la capacidad del material aislante para prevenir que la corriente eléctrica fluya por caminos no deseados, como del bobinado al núcleo metálico del estator o entre bobinados adyacentes. Una baja resistencia del aislamiento indica que el material aislante se ha degradado. Esto puede ser causado por calor, humedad, contaminantes o envejecimiento natural. Una resistencia de aislamiento deficiente es peligrosa porque permite fugas de corriente que generan calor adicional. Este calor acelera aún más la degradación del aislamiento, creando un ciclo vicioso que eventualmente lleva a un fallo del bobinado, típicamente en forma de cortocircuito a tierra o entre fases. Este problema se desarrolla gradualmente a lo largo de la vida útil del equipo, y si no se realiza un mantenimiento regular y pruebas de aislamiento, puede empeorar significativamente con el tiempo.

Pobre Resistencia del Bobinado

La resistencia del bobinado se refiere a la resistencia óhmica de los alambres de cobre que forman las bobinas. Esta prueba se realiza típicamente cuando se sospecha que el alternador no está funcionando a su capacidad óptima o presenta otros síntomas de fallo eléctrico. Una resistencia del bobinado que es significativamente más baja de lo esperado para un estator en buen estado es un fuerte indicador de que hay cortocircuitos dentro de las bobinas, ya sea entre espiras adyacentes dentro de la misma bobina o entre diferentes bobinas. Estos cortocircuitos reducen el número efectivo de espiras en el bobinado, disminuyendo la capacidad del estator para generar voltaje y corriente, lo que resulta en un rendimiento deficiente. Un ingeniero medirá la resistencia de cada bobinado o fase y comparará las lecturas con los valores de referencia recomendados por el fabricante. Si los datos están por debajo del nivel óptimo o muestran diferencias significativas entre fases (en el caso de estatores trifásicos), es una clara señal de que el estator necesita ser rebobinado para corregir los cortocircuitos.

Cómo Comprobar el Estado del Bobinado del Estator

La comprobación del estado del bobinado del estator del alternador es un paso crucial para determinar si es necesario un rebobinado o si existe otro problema. Se emplean principalmente dos métodos:

Inspección Visual

Como se mencionó anteriormente, la inspección visual es la primera línea de defensa. Busca cambios en el color del aislamiento (debe ser uniforme; áreas oscuras o ennegrecidas indican sobrecalentamiento), daños físicos en los alambres o en el material aislante que recubre las ranuras, y signos de deformación del aislamiento, a menudo causados por calor excesivo. Una prueba rápida y sencilla para verificar la condición del aislamiento en una parte sospechosa del bobinado es raspar suavemente el alambre con una cuchilla o herramienta similar. Si el barniz o el aislamiento se desprende fácilmente o se pulveriza, es una señal de que el aislamiento está dañado y ha perdido su integridad. De manera similar, se deben revisar las conexiones de los bobinados en los puntos de unión para detectar signos de calor, corrosión o conexiones sueltas. Cualquier señal visible de daño o degradación indica que el estator está defectuoso y probablemente necesite atención profesional.

Medición de Resistencia

La medición de la resistencia del bobinado es una prueba eléctrica fundamental. Utilizando un multímetro o un ohmímetro de precisión, se mide la resistencia óhmica de cada bobinado o fase del estator. En un estator en buen estado, las lecturas de resistencia deben ser muy bajas (a menudo fracciones de Ohm) y muy similares entre sí (en estatores con múltiples bobinas o fases idénticas). Una lectura de resistencia significativamente más baja de lo esperado o variaciones importantes entre las bobinas/fases son indicativos de cortocircuitos internos. Por otro lado, una lectura de resistencia infinita (circuito abierto) indica que hay una interrupción completa en el bobinado. Ambas situaciones, cortocircuitos o circuitos abiertos, requieren la reparación o el rebobinado del estator.

Limitaciones del Rebobinado y Alternativas

Si bien el rebobinado del estator es una solución efectiva para muchos problemas relacionados con el bobinado, es importante entender que no es una cura para todos los males del alternador. El rebobinado puede devolver al estator su capacidad de rendimiento previa o su estado de salud original en lo que respecta a la integridad del bobinado y el aislamiento. Sin embargo, puede haber problemas subyacentes en otras partes del alternador que un rebobinado por sí solo no puede solucionar.

Por ejemplo, problemas en el rotor, los diodos del puente rectificador, los rodamientos, las escobillas (en alternadores que las usan) o fallos en el regulador de voltaje no se corregirán con un rebobinado del estator. Si después de un rebobinado, los problemas de rendimiento o los síntomas de fallo persisten, es una indicación clara de que la causa raíz del problema reside en otro componente del alternador.

En tales casos, o cuando los daños en el estator son demasiado severos (por ejemplo, laminaciones dañadas, daños mecánicos importantes), podría ser necesario considerar una revisión general completa del alternador (lo que se conoce como "overhauling" o reacondicionamiento). Una revisión completa implica desmontar completamente el alternador, inspeccionar y probar todos los componentes, reemplazar las piezas desgastadas o defectuosas (rotor, puente de diodos, regulador, rodamientos, etc.) y volver a ensamblar la unidad. Esto proporciona una imagen más clara del estado general del alternador y permite tomar la mejor decisión sobre el curso de acción para asegurar que el generador funcione de manera óptima y confiable.

Preguntas Frecuentes sobre el Rebobinado de Alternadores

A continuación, abordamos algunas preguntas comunes relacionadas con el rebobinado de alternadores:

¿Se puede rebobinar un alternador?

Sí, es posible rebobinar un alternador. El proceso se centra específicamente en el rebobinado del estator, que es la parte fija con los bobinados de cobre.

¿Cuál es la parte más importante del alternador que se rebobina?

La parte principal del alternador que se somete al proceso de rebobinado es el estator.

¿Por qué es importante rebobinar el estator?

El rebobinado del estator es crucial porque si sus bobinados fallan, el alternador no generará energía. Rebobinarlo previene fallos, reduce el riesgo de interrupciones en la operación y puede prolongar la vida útil del equipo.

¿Cuáles son los pasos principales del proceso de rebobinado?

Los pasos incluyen recopilar los datos del bobinado original, preparar el estator (a menudo mediante calentamiento y desbobinado), insertar y conectar las nuevas bobinas, y finalmente, realizar pruebas y aplicar aislamiento (barnizado) a las nuevas bobinas.

¿Cómo sé si mi alternador necesita ser rebobinado?

Debes considerar el rebobinado si observas signos visibles de degradación (quemaduras, óxido), si las pruebas eléctricas muestran baja resistencia del aislamiento o pobre resistencia del bobinado, o si el alternador no funciona a su capacidad óptima. Es recomendable una inspección profesional.

¿Qué pruebas se realizan para comprobar el estado del bobinado del estator?

Las pruebas comunes incluyen la inspección visual para detectar daños o sobrecalentamiento y la medición de la resistencia eléctrica de los bobinados para identificar cortocircuitos o circuitos abiertos.

¿El rebobinado soluciona todos los problemas del alternador?

No necesariamente. El rebobinado repara el estator, pero si hay problemas en otros componentes como el rotor, el puente de diodos, el regulador, etc., estos no se solucionarán con el rebobinado y podrían requerir una revisión general o reemplazo de esas partes.

¿Cuántas bobinas tiene el estator y cómo se conectan?

La información proporcionada no especifica el número exacto de bobinas que tiene un estator ni los detalles de cómo se conectan internamente (más allá de mencionar tipos de conexión en la recopilación de datos). La estructura del estator varía según el diseño específico del alternador.

En resumen, el rebobinado del estator es una técnica de reparación válida y a menudo rentable para los alternadores que presentan problemas en sus bobinados. Sin embargo, requiere un diagnóstico preciso para asegurar que el estator sea la causa del fallo y que el rebobinado sea la solución adecuada. Un mantenimiento preventivo y las inspecciones regulares son clave para detectar los problemas a tiempo y decidir el mejor curso de acción para mantener tu alternador en óptimas condiciones.
