Relé de Arranque Moto: ¿Cómo Saber si Falla?

El relé de arranque es una de esas piezas humildes pero fundamentales de tu moto. Aunque no es tan vistoso como el motor o el carenado, su funcionamiento adecuado es crucial para que tu motocicleta arranque sin problemas. Es el héroe silencioso que permite que la chispa de la vida llegue al motor cuando presionas ese botón mágico o giras la llave.

Pero, ¿qué sucede cuando este componente vital comienza a fallar? Un relé defectuoso puede convertir un simple arranque en una experiencia frustrante o, peor aún, dejarte tirado en el momento menos oportuno. Identificar a tiempo los síntomas de un relé de arranque en mal estado es esencial para una conducción sin preocupaciones y para evitar daños mayores en el sistema eléctrico de tu moto. Aquí te explicamos todo lo que necesitas saber para diagnosticar, entender y solucionar problemas relacionados con el relé de arranque en una moto.

¿Por Qué es Tan Importante el Relé de Arranque en Tu Moto?

Para entender la importancia del relé de arranque, primero debemos visualizar el proceso de encendido de una moto. Cuando giras la llave y presionas el botón de arranque, estás enviando una señal de bajo amperaje. Esta señal, por sí sola, no es suficiente para activar el potente motor de arranque, que requiere una gran cantidad de corriente eléctrica para girar el motor térmico.

Aquí es donde entra en juego el relé de arranque. Actúa como un potente interruptor electromagnético. La señal de bajo amperaje activa una pequeña bobina dentro del relé, creando un campo magnético que cierra un contacto mucho más grande. Este contacto principal permite que la corriente de alto amperaje fluya directamente desde la batería hacia el motor de arranque.

Sin el relé, sería necesario un interruptor manual enorme y peligroso para manejar la corriente necesaria, o la señal de bajo amperaje intentaría (sin éxito) mover el motor de arranque, lo cual podría dañar el sistema eléctrico. Por lo tanto, el relé protege los interruptores de control y asegura que el motor de arranque reciba la energía adecuada.

¿Qué es el Relé de Arranque y Cómo Funciona?

Como mencionamos, el relé de arranque es un dispositivo electromagnético. Su estructura básica incluye:

• Terminales de Control (Bobina): Son los terminales pequeños que reciben la señal de bajo amperaje del interruptor de arranque. Cuando la corriente pasa por la bobina interna, se genera un campo magnético.
• Terminales de Potencia (Contactos Principales): Son los terminales grandes conectados a la batería y al motor de arranque. Normalmente están abiertos, interrumpiendo el flujo de corriente hacia el motor de arranque.
• Armadura y Contacto Móvil: La armadura es una pieza metálica que es atraída por el campo magnético generado por la bobina. Unida a la armadura está el contacto móvil, que al moverse cierra el circuito entre los terminales de potencia.

El proceso es simple pero efectivo:

1. Giras la llave de encendido (si aplica) y/o presionas el botón de arranque.
2. Una pequeña corriente fluye a través de la bobina del relé.
3. La bobina se energiza y crea un campo magnético.
4. El campo magnético atrae la armadura, cerrando los contactos principales.
5. La corriente de alto amperaje de la batería fluye a través de los contactos cerrados hacia el motor de arranque.
6. El motor de arranque gira, poniendo en marcha el motor de la moto.
7. Al soltar el botón de arranque, la bobina se desenergiza, el campo magnético desaparece, la armadura vuelve a su posición original (a menudo por un resorte), y los contactos principales se abren, interrumpiendo la corriente al motor de arranque.

Principales Síntomas de un Relé de Arranque Defectuoso

Si tu relé de arranque está comenzando a fallar, la moto te enviará señales claras. Prestar atención a estos síntomas te permitirá diagnosticar el problema a tiempo y evitar quedarte inmovilizado.

Chasquido al Presionar el Botón de Arranque

Este es quizás el síntoma más común y distintivo de un relé de arranque defectuoso o con problemas de conexión. Al presionar el botón, en lugar de escuchar el motor de arranque girar, oyes un único y claro chasquido proveniente del área donde se encuentra el relé.

¿Qué significa este chasquido? Significa que la bobina del relé está recibiendo la señal de bajo amperaje y se está energizando (el chasquido es el sonido de los contactos intentando cerrarse), pero por alguna razón, no logra mantener los contactos principales cerrados firmemente o no permite el paso adecuado de la corriente de alto amperaje. Las causas pueden variar: los contactos internos pueden estar quemados o corroídos, la bobina puede estar débil, o puede haber una conexión suelta o corroída en los terminales de alta corriente (los que van a la batería o al motor de arranque). Si el chasquido es repetitivo (clic-clic-clic), a menudo indica que el relé está intentando conectarse, pero la tensión de la batería es demasiado baja para mantenerlo activado o para mover el motor de arranque, lo que nos lleva al siguiente punto.

El Motor de Arranque No Gira o Gira con Dificultad

Este síntoma es un poco más ambiguo, ya que puede ser causado por varios problemas, incluyendo una batería descargada o un motor de arranque defectuoso. Sin embargo, si la batería está en buen estado (las luces y la bocina funcionan con normalidad y potencia), un motor de arranque que no gira en absoluto o que gira muy lentamente puede ser indicativo de un relé que no está permitiendo que la corriente completa llegue al motor de arranque.

Si el motor de arranque no gira, el relé podría estar completamente abierto (no se cierra el circuito principal) o la bobina podría no estar activándose en absoluto (no oirías ni siquiera el chasquido). Si gira con dificultad, el relé podría estar cerrando los contactos, pero la resistencia a través de ellos es demasiado alta (debido a corrosión o quemaduras), limitando la corriente que llega al motor de arranque. Es crucial distinguir esto de una batería débil; si la batería está baja, todas las funciones eléctricas (luces, bocina) se verán afectadas, no solo el arranque.

Fallos Intermitentes en el Encendido

Quizás uno de los síntomas más frustrantes. A veces la moto arranca sin problemas, otras veces no responde en absoluto, y otras veces presenta el chasquido. La intermitencia sugiere que el problema no es un fallo catastrófico y total, sino un desgaste o una conexión que a veces hace buen contacto y a veces no.

Esto puede deberse a contactos internos del relé que están parcialmente quemados o corroídos, haciendo que la conexión de alta corriente sea errática. También puede ser causado por conexiones externas sueltas o corroídas que, dependiendo de la vibración o la temperatura, a veces permiten un flujo adecuado de corriente y a veces no.

Consumo Excesivo de la Batería (Drenaje)

Aunque menos común que los síntomas anteriores, un relé de arranque defectuoso puede, en raras ocasiones, causar un drenaje de la batería. Esto puede ocurrir si los contactos principales del relé no se abren completamente después de un intento de arranque, permitiendo que una pequeña cantidad de corriente siga fluyendo (una fuga) o si la bobina del relé permanece parcialmente energizada. Si notas que tu batería se descarga inexplicablemente incluso cuando la moto está apagada, y has descartado otros problemas comunes de drenaje (como un regulador/rectificador defectuoso), el relé de arranque podría ser el culpable. Sin embargo, este síntoma es más raro y difícil de diagnosticar sin herramientas.

Causas Habituales de un Fallo en el Relé de Arranque

Entender por qué fallan los relés de arranque puede ayudarte a prevenir problemas y a realizar un mantenimiento adecuado.

Conexiones Sueltas o Corroídas

Las conexiones eléctricas son puntos débiles comunes en cualquier sistema. Los terminales del relé de arranque manejan altas corrientes, lo que los hace susceptibles a la corrosión (sulfatación, óxido) si están expuestos a la humedad o suciedad. La vibración constante de la moto puede hacer que las tuercas o tornillos que sujetan los cables a los terminales se aflojen con el tiempo. Una conexión suelta o corroída aumenta la resistencia eléctrica, lo que reduce la corriente que llega al motor de arranque, genera calor en el punto de conexión y puede dar lugar a los síntomas de chasquido o arranque lento.

Deterioro Interno del Relé

El uso constante, especialmente en condiciones de alta exigencia (intentos de arranque prolongados, bajas temperaturas), provoca un desgaste natural de los componentes internos del relé. Los contactos principales, al abrirse y cerrarse bajo carga, experimentan arcos eléctricos que, con el tiempo, queman o corroen la superficie de contacto. Esto aumenta la resistencia interna del relé. La bobina interna también puede degradarse con el tiempo debido al calor o fluctuaciones de voltaje, perdiendo su capacidad para generar un campo magnético lo suficientemente fuerte como para cerrar firmemente los contactos. Este deterioro interno es una causa común de chasquidos y fallos intermitentes.

Problemas de la Batería o del Sistema de Carga

Aunque el relé es la pieza que falla, a menudo la causa subyacente está en la batería o en el sistema de carga. Una batería débil obliga al relé a trabajar más duro para intentar pasar corriente, y la baja tensión puede impedir que la bobina se energice completamente o que los contactos se mantengan cerrados firmemente. Intentar arrancar repetidamente con una batería muy baja puede dañar el relé. De manera similar, un sistema de carga defectuoso (alternador/estator o regulador/rectificador) que no carga la batería correctamente o que envía voltajes incorrectos puede estresar todos los componentes eléctricos, incluido el relé.

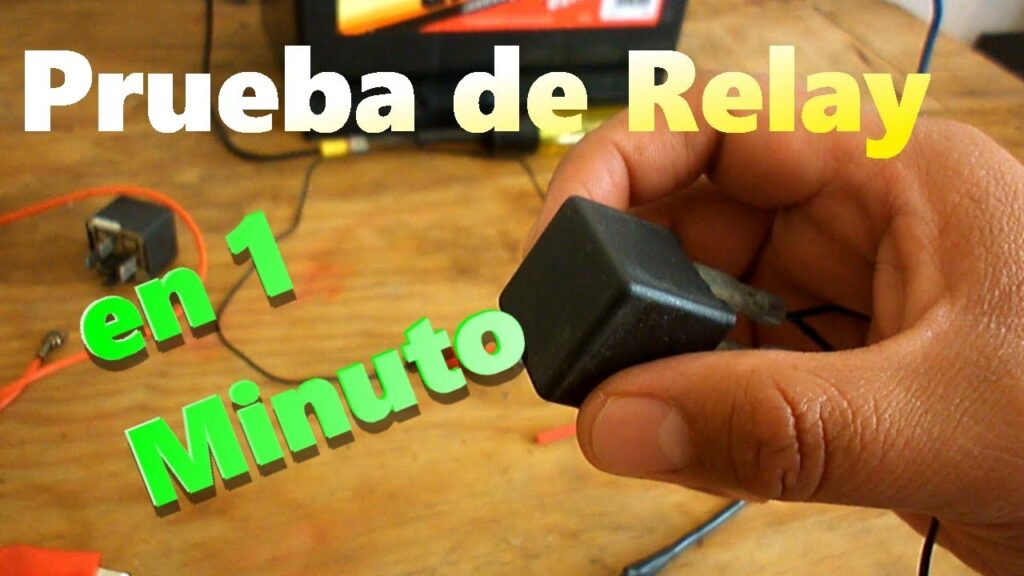

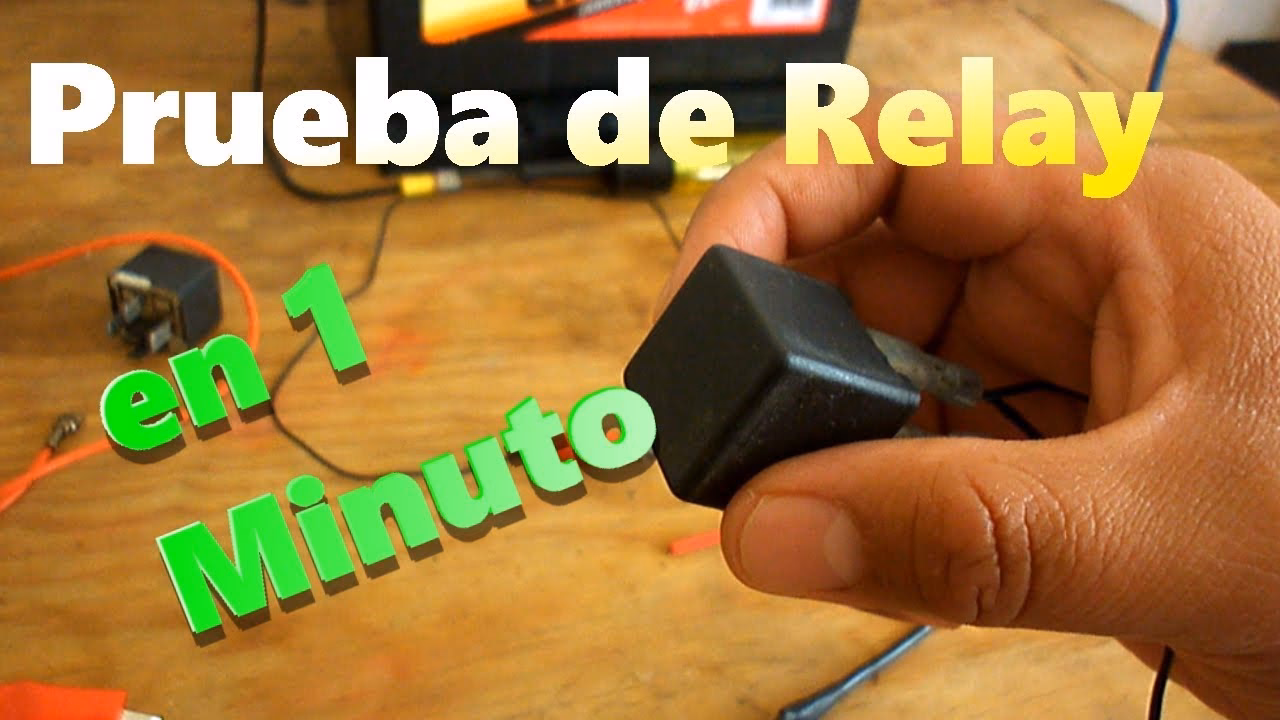

¿Cómo Diagnosticar si Falla el Relé de Arranque?

Para confirmar si el problema es el relé de arranque y no la batería o el motor de arranque, puedes realizar algunas pruebas. Un multímetro es una herramienta indispensable para esto.

Prueba de Tensión en el Terminal de Control:

Con el multímetro configurado para medir voltaje DC, conecta el terminal negativo a tierra (chasis de la moto) y el terminal positivo al terminal pequeño del relé que recibe la señal del botón de arranque. Al presionar el botón de arranque (con la llave de encendido puesta), deberías leer un voltaje cercano al voltaje de la batería (típicamente 12V). Si no hay voltaje, el problema está antes del relé (interruptor de arranque, cableado, fusible).

Prueba de Sonido (Chasquido):

Como se mencionó, si escuchas un chasquido fuerte y claro al presionar el botón, sabes que la bobina del relé se está energizando. Esto descarta problemas en el interruptor de arranque o el cableado de control, y apunta hacia un problema en el relé mismo (contactos principales) o en la capacidad de la batería para suministrar la corriente necesaria.

Prueba de Voltaje en los Terminales de Potencia:

Esta prueba requiere precaución. Conecta el terminal negativo del multímetro a tierra. Conecta el terminal positivo al terminal grande del relé que va al motor de arranque. Pide a alguien que intente arrancar la moto. Deberías leer un voltaje cercano al voltaje de la batería (12V o un poco menos si la batería no está al 100%). Si oyes el chasquido pero lees un voltaje muy bajo (significativamente menos de 10-11V durante el intento de arranque) o cero voltios en el terminal que va al motor de arranque, incluso si la batería está cargada, esto indica que los contactos internos del relé no se están cerrando correctamente o tienen una alta resistencia interna. ¡Precaución! Este terminal está bajo tensión directa de la batería.

Prueba de Puenteo (Solo para Diagnóstico - Con Extremo Cuidado):

Esta prueba solo debe realizarse si estás absolutamente seguro de lo que haces y con las precauciones adecuadas (moto en neutral, sin llave puesta inicialmente). Consiste en puentear directamente los dos terminales grandes del relé (el que viene de la batería y el que va al motor de arranque) con un cable grueso (como un cable de arranque auxiliar). Esto bypassa el relé y envía corriente directamente al motor de arranque. Si el motor de arranque gira con fuerza al hacer esto (¡habrá una chispa grande!), pero no giraba al usar el botón de arranque (con la batería cargada), entonces el relé está defectuoso. Si el motor de arranque tampoco gira al puentear, el problema podría ser el motor de arranque o la batería. ¡Advertencia! Un puenteo incorrecto puede causar chispas, cortocircuitos graves y daños. Úsalo solo como último recurso de diagnóstico y con conocimiento.

Tabla Comparativa de Problemas de Arranque

Es fácil confundir un fallo del relé de arranque con problemas de batería o del propio motor de arranque. Aquí te ayudamos a distinguirlos:

Pasos para Reemplazar o Reparar el Relé de Arranque

Si has diagnosticado que el relé es la fuente del problema, el reemplazo suele ser la opción más fiable y sencilla, ya que la reparación interna de los relés sellados es difícil.

1. Prioridad: Desconecta la batería. Siempre comienza desconectando primero el cable negativo (-) y luego el positivo (+). Esto es crucial para evitar cortocircuitos mientras trabajas en el sistema eléctrico.
2. Localiza el Relé de Arranque. Consulta el manual de servicio de tu moto si no estás seguro. Generalmente se encuentra cerca de la batería, el motor de arranque o la caja de fusibles. A menudo es un pequeño cilindro o caja cuadrada con varios cables gruesos y finos conectados.
3. Identifica los Cables. Nota o etiqueta qué cable va a cada terminal del relé. Normalmente hay dos cables gruesos (uno de la batería, uno al motor de arranque) y dos cables finos (de la señal de control, del interruptor de arranque).
4. Desconecta los Cables. Con cuidado, desatornilla o desconecta los cables de los terminales del relé. Ten cuidado de no perder las tuercas o arandelas.
5. Retira el Relé Defectuoso. Desmonta el relé de su soporte. Puede estar atornillado, enganchado o sujeto con una banda de goma.
6. Instala el Nuevo Relé. Coloca el nuevo relé en su soporte.
7. Conecta los Cables al Nuevo Relé. Vuelve a conectar los cables a los terminales correctos en el nuevo relé, asegurándote de que las conexiones estén limpias y bien apretadas. Los terminales gruesos suelen tener tuercas; apriétalas firmemente pero sin fuerza excesiva para no dañar el terminal. Los cables finos suelen tener conectores de tipo fast-on; asegúrate de que encajen bien.
8. Reconecta la batería. Vuelve a conectar primero el cable positivo (+) y luego el negativo (-).
9. Prueba el Sistema. Intenta arrancar la moto. Si el relé era el problema, debería arrancar con normalidad.

Si el problema persiste, revisa todas las conexiones que tocaste y asegúrate de que el nuevo relé sea el correcto para tu moto. Si aún así no funciona, el problema podría no haber sido el relé, o podría haber múltiples fallos.

Consejos de Mantenimiento y Prevención

Un buen mantenimiento puede prolongar la vida útil de tu relé de arranque y prevenir futuros problemas:

• Mantén las Conexiones Limpias y Apretadas: Inspecciona periódicamente los terminales de la batería, el relé de arranque y el motor de arranque. Si ves corrosión (polvo blanco o azul verdoso), límpiala con un cepillo de alambre pequeño o papel de lija fino y un limpiador de contactos eléctricos. Asegúrate de que todas las tuercas y tornillos estén bien apretados.
• Cuida Tu Batería: Una batería en buen estado es fundamental. Manténla cargada, especialmente en épocas de inactividad. Comprueba su voltaje regularmente. Si tu batería tiene más de 3-4 años, considera reemplazarla preventivamente.
• Revisa el Sistema de Carga: Asegúrate de que el alternador/estator y el regulador/rectificador estén funcionando correctamente y cargando la batería al voltaje adecuado (generalmente entre 13.5V y 14.5V con el motor en marcha). Un sistema de carga defectuoso puede dañar la batería y otros componentes eléctricos.
• Evita Intentos de Arranque Excesivos: Si la moto no arranca después de unos pocos intentos, no sigas insistiendo sin parar. Esto agota la batería rápidamente y puede sobrecalentar y dañar el motor de arranque y el relé. Intenta diagnosticar la causa antes de volver a intentar.

Preguntas Frecuentes sobre el Relé de Arranque

¿Puedo arrancar mi moto si el relé de arranque falla?

Si el relé de arranque falla por completo (no cierra los contactos), la única forma de intentar arrancar la moto es puentear directamente los terminales de alta corriente del relé (el de la batería y el del motor de arranque). Como se mencionó, esto es solo una medida de emergencia y diagnóstico, y debe hacerse con extrema precaución para evitar cortocircuitos y daños. No es una solución permanente y no se recomienda para uso regular.

¿Cuánto cuesta reemplazar un relé de arranque?

El costo de un relé de arranque nuevo varía significativamente según la marca y el modelo de la moto. Los relés genéricos pueden ser relativamente económicos (quizás desde 20-30 euros), mientras que los específicos de fabricantes o para modelos de alta gama pueden ser considerablemente más caros (50-100 euros o más). Si lo haces tú mismo, solo incurrirás en el costo de la pieza. Si lo llevas a un taller, deberás sumar el costo de la mano de obra, que dependerá de la tarifa del taller y la accesibilidad del relé en tu modelo de moto.

¿Es lo mismo el relé de arranque que el solenoide de arranque?

Sí, en el contexto de las motocicletas (y muchos vehículos), los términos relé de arranque y solenoide de arranque a menudo se usan indistintamente para referirse al mismo componente que actúa como interruptor de alta corriente para el motor de arranque. Técnicamente, un solenoide es un tipo de relé que utiliza un émbolo móvil dentro de una bobina para cerrar los contactos, y en muchos motores de arranque de automóviles, el solenoide está montado directamente sobre el motor de arranque y también acopla el piñón. En motocicletas, el componente separado que se describe aquí (a menudo montado en el chasis) es más precisamente un relé, aunque su función es idéntica a la del solenoide en el circuito de arranque: manejar la alta corriente. Sin embargo, es común que los manuales de servicio y los repuestos se refieran a él como solenoide o relé de arranque.

¿Puede un fusible quemado causar síntomas similares a un relé defectuoso?

Sí, absolutamente. Si el fusible que protege el circuito de control del relé de arranque (el cable fino que viene del interruptor de arranque) está quemado, el relé simplemente no recibirá la señal para activarse. No oirías el chasquido y el motor de arranque no giraría. Es una de las primeras cosas a revisar si no hay respuesta al presionar el botón de arranque. También puede haber un fusible principal que proteja el circuito de potencia principal, cuya falla impediría que la corriente llegue al relé o al motor de arranque.

¿Cómo puedo limpiar los contactos de mi relé de arranque?

La limpieza de los contactos internos de un relé sellado es generalmente imposible sin dañarlo. Si sospechas que el problema son los contactos internos corroídos o quemados, la mejor solución es reemplazar el relé. Sin embargo, si el problema son las conexiones externas a los terminales del relé, puedes desconectar la batería, retirar los cables de los terminales del relé y limpiar tanto los terminales del relé como los conectores de los cables con un cepillo de alambre fino, papel de lija de grano fino o un limpiador de contactos eléctricos en aerosol. Asegúrate de volver a conectarlos firmemente.

Mantener tu moto en óptimas condiciones y prestar atención a las señales que te da es clave para disfrutar de la carretera. El relé de arranque, aunque pequeño, es un componente crucial para la fiabilidad de tu moto.
