Alternativas y Selección de Osciloscopios para Autos

En el mundo del diagnóstico automotriz moderno, comprender las señales eléctricas es tan vital como entender la mecánica. El osciloscopio se ha convertido en una herramienta indispensable para visualizar y analizar estas señales, desde pulsos de inyección hasta patrones de encendido. Sin embargo, no es la única opción disponible, y entender sus especificaciones es clave para tomar la mejor decisión. Exploraremos alternativas y profundizaremos en qué buscar al elegir el osciloscopio perfecto para tu taller.

Un osciloscopio se define comúnmente como un instrumento electrónico que mide voltajes eléctricos cambiantes y muestra las formas de onda de las oscilaciones en una pantalla. Esencialmente, te permite 'ver' la electricidad en acción. Pero, ¿qué pasa si necesitas más canales, mayor flexibilidad o una integración más profunda con una computadora? Aquí es donde entran otras opciones.

Alternativas al Osciloscopio Tradicional: El Digitizador

Una alternativa viable al osciloscopio tradicional es el digitizador. Aunque menos conocido en talleres generales, un digitizador, combinado con el software adecuado, puede realizar la misma función básica: adquirir una forma de onda de voltaje eléctrico y mostrarla en una pantalla. La diferencia principal radica en su formato y uso. Mientras que un osciloscopio suele ser un instrumento autónomo con su propia pantalla y controles, un digitizador es típicamente un componente de sistema. Adquiere y almacena la forma de onda y requiere software auxiliar (generalmente en una PC) para visualizar y analizar los datos.

Entonces, sí, un digitizador puede usarse de manera similar a un osciloscopio. Pero, ¿por qué elegir uno en lugar del otro? Los digitizadores sobresalen en varias áreas:

• Número de Canales: Los digitizadores suelen ofrecer una cantidad significativamente mayor de canales de entrada. Es común encontrar tarjetas digitizadoras con hasta 16 canales, y se pueden enlazar múltiples tarjetas para sistemas con cientos de canales. Los osciloscopios, en contraste, rara vez superan los ocho canales por instrumento.
• Factor de Forma y Consumo: Una tarjeta digitizadora es mucho más pequeña que un osciloscopio multicanal equivalente. Algunas se conectan directamente a un slot PCIe en una PC. También tienen un menor consumo de energía para el mismo número de canales.
• Resolución Vertical: Si bien los osciloscopios rápidos ofrecen entre 8 y 12 bits de resolución, los digitizadores rápidos pueden ofrecer de 8 hasta 16 bits. Es crucial comparar instrumentos con el mismo ancho de banda, ya que la resolución depende de este. Una mayor resolución vertical (más bits) significa que el instrumento puede distinguir cambios más pequeños en el voltaje de la señal.
• Transferencia de Datos: Los digitizadores están diseñados para mover grandes cantidades de datos rápidamente a una PC para su procesamiento. Interfaces como PCIe permiten tasas de transferencia de gigabytes por segundo (GB/s). Los osciloscopios autónomos suelen usar interfaces más lentas como USB o LAN. Esta alta tasa de transferencia hace que el digitizador sea ideal para análisis de datos personalizados y procesamiento de señales complejo.
• Uso Remoto y Escalabilidad: Algunos digitizadores, como los basados en red (LXI), pueden ubicarse lejos del punto de medición y controlarse remotamente. Como componentes de sistema, son inherentemente más flexibles y escalables; se pueden agregar o cambiar tarjetas para modificar el ancho de banda, la tasa de muestreo o la longitud de registro.

Aquí tienes una tabla comparativa de las ventajas:

La elección entre un digitizador y un osciloscopio dependerá de la aplicación. Si necesitas muchos canales, alta resolución, transferencia rápida de datos a una PC para análisis profundo o uso remoto, un digitizador podría ser superior. Si buscas una herramienta portátil, interactiva y con muchas funciones integradas listas para usar, un osciloscopio tradicional es excelente.

¿Un Teléfono como Osciloscopio? Una Opción DIY

En el otro extremo del espectro de alternativas, surge la pregunta: ¿puedes usar un teléfono inteligente como osciloscopio? La respuesta es, de forma muy limitada y experimental, sí, pero no como una herramienta profesional para diagnóstico automotriz serio. La idea se basa en diseñar un circuito electrónico que adapte una señal de voltaje (reduciendo su nivel y protegiendo el teléfono) para que pueda ser capturada por la entrada de micrófono del teléfono. Luego, una aplicación en el teléfono procesa esa señal de audio y la muestra como una forma de onda.

Estos proyectos DIY (Hazlo Tú Mismo) suelen incluir circuitos para:

• Alimentación (a menudo ±8V o ±12V para amplificadores operacionales).
• Entrada del osciloscopio: Bloqueo de DC, atenuación de señal (con potenciómetros y switches para diferentes rangos), un buffer con amplificador operacional y circuitos de protección (resistencias y LEDs) para limitar el voltaje que llega al teléfono (típicamente a ±1.8V).
• Salidas de generador de señales (opcional): Circuitos para amplificar señales generadas por la salida de audio del teléfono.

Si bien es un concepto interesante y educativo para señales de baja frecuencia, las limitaciones son significativas: el ancho de banda está limitado por la tarjeta de sonido del teléfono, la resolución es baja, la protección es crítica pero a menudo básica, y no está diseñado para las señales de alto voltaje o alta frecuencia que se encuentran comúnmente en los sistemas automotrices modernos (como encendido, inyectores, CAN bus, etc.). Por lo tanto, un teléfono como osciloscopio es una curiosidad para aficionados a la electrónica, no un sustituto para el diagnóstico profesional de vehículos.

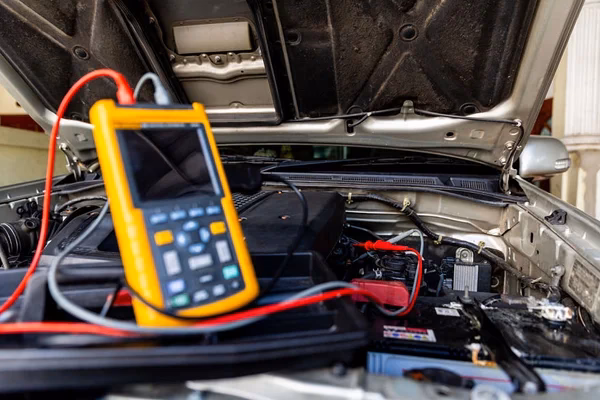

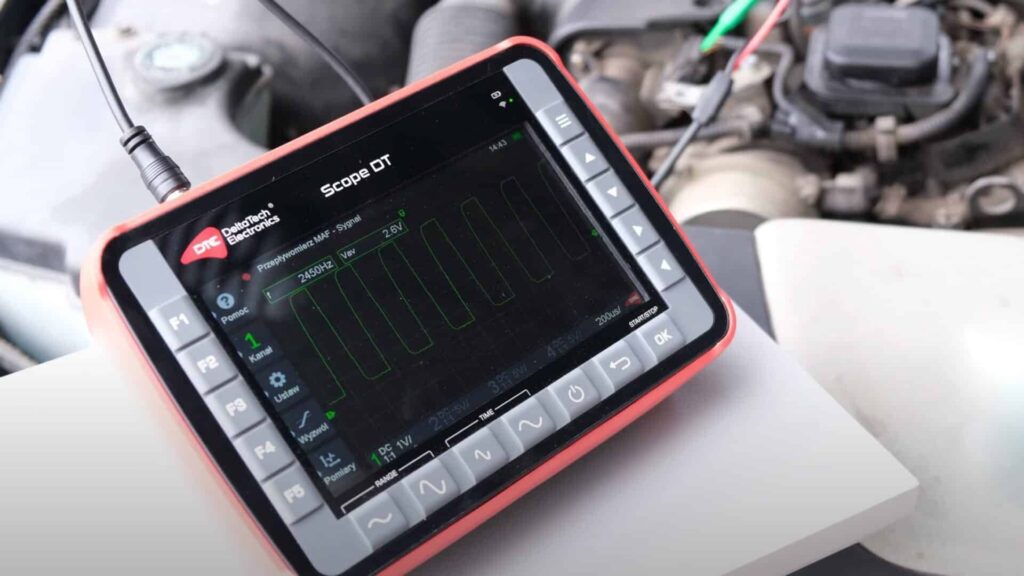

Eligiendo el Osciloscopio Adecuado para el Automóvil

Volviendo a los instrumentos diseñados para la tarea, ¿qué necesitas considerar al elegir un osciloscopio específicamente para aplicaciones automotrices? La clave está en las especificaciones técnicas. Ignorarlas y basar la compra solo en el precio es un error que limitará tu capacidad de diagnóstico.

Aunque existen herramientas de diagnóstico (escáneres OBD) que incorporan funciones de osciloscopio, rara vez cumplen con las especificaciones de un osciloscopio dedicado de calidad. Son como una llave inglesa ajustable frente a un juego de vasos de tamaño fijo: pueden servir en un apuro, pero una herramienta especializada es mucho mejor para la tarea. Una herramienta OBD es esencial para leer códigos de falla y datos del vehículo, pero un osciloscopio es necesario para analizar la integridad y el comportamiento en tiempo real de las señales eléctricas.

Especificaciones Clave a Considerar

Al evaluar osciloscopios para uso automotriz, presta especial atención a:

• Resolución Vertical (Bits): Como mencionamos, determina la precisión con la que el osciloscopio puede medir los niveles de voltaje. Un osciloscopio de 8 bits distingue 256 niveles; uno de 10 bits, 1024; y uno de 12 bits, 4096. Para señales automotrices donde pequeñas variaciones de voltaje son significativas (sensores de oxígeno, MAF, etc.), una mayor resolución (10 o 12 bits) es crucial. Un osciloscopio de 12 bits tiene 16 veces más resolución que uno de 8 bits.
• Ancho de Banda (MHz): Indica el rango de frecuencias que el osciloscopio puede medir con precisión. Para la mayoría de los diagnósticos automotrices, un ancho de banda de 20 MHz es adecuado para capturar señales comunes (sensores, inyectores, encendido primario). Sin embargo, señales muy rápidas (como las de algunos sistemas de comunicación de vehículos o encendido secundario de alta energía) pueden requerir un ancho de banda mayor. Es vital que el osciloscopio tenga suficiente ancho de banda para las señales que planeas medir; un ancho de banda insuficiente simplemente no mostrará los detalles rápidos de la señal.
• Tasa de Muestreo (MS/s o GS/s): Esta es la velocidad a la que el osciloscopio digitaliza la señal. Una mayor tasa de muestreo te permite capturar eventos rápidos y ver detalles finos en la forma de onda (picos de encendido, oscilaciones). Para capturar con precisión señales rápidas o determinar relaciones de tiempo precisas, necesitas una tasa de muestreo alta, idealmente varias veces el ancho de banda (regla general: 4-5 veces el ancho de banda para bordes rápidos). Los osciloscopios de calidad para automoción ofrecen tasas de muestreo de cientos de MS/s, incluso cuando usan varios canales.
• Memoria Intermedia (Buffer Memory): Es la cantidad de datos (muestras) que el osciloscopio puede almacenar. Una memoria intermedia grande es fundamental para capturar eventos que ocurren durante largos períodos de tiempo o para examinar eventos cortos con gran detalle a alta tasa de muestreo. Te permite "grabar" la señal durante minutos o incluso horas (dependiendo de la tasa de muestreo y el número de canales) y luego hacer zoom en cualquier parte del registro para un análisis detallado. Diferencias aquí pueden ser enormes: desde kilobits (KB) en osciloscopios básicos o de herramientas OBD, hasta cientos de megasamples (MS) en osciloscopios dedicados de alta gama. Una memoria insuficiente te obliga a reducir la tasa de muestreo para grabar más tiempo, perdiendo detalles importantes.
• Buffers de Forma de Onda (Waveform Buffers): Algunos osciloscopios permiten almacenar múltiples adquisiciones en memoria. Esto te permite revisar formas de onda anteriores rápidamente para encontrar el evento que te interesa, sin tener que volver a capturar. Un número elevado de buffers de forma de onda facilita la navegación por eventos intermitentes.
• Configuración del Front-end: Busca flexibilidad en las entradas (por ejemplo, entradas de 50 Ohm y 1 MOhm), diferentes rangos de voltaje y protección contra sobrevoltaje.
• Modos de Adquisición y Disparo (Triggering): Un buen osciloscopio automotriz debe ofrecer modos de adquisición flexibles (tiempo real, segmentado/registro múltiple) y opciones de disparo avanzadas (por flanco, ventana, pulso, lógicas) para aislar eventos específicos de interés. El tiempo de rearme (rearm time) entre adquisiciones en modo segmentado también es importante; un tiempo de rearme corto minimiza el "tiempo muerto" en el que el osciloscopio no está capturando datos entre eventos.

Considera también la facilidad de uso del software (si se conecta a una PC), ya que la interacción principal con el instrumento se realiza a través de él. La interfaz debe ser intuitiva y ofrecer herramientas de análisis (cursores, mediciones automáticas, FFT, etc.).

Osciloscopio vs Herramienta OBD: ¿Complementos o Sustitutos?

Es crucial entender que un osciloscopio, incluso uno dedicado de alta gama, no reemplaza tu herramienta de diagnóstico OBD. Son herramientas complementarias. La herramienta OBD te dice qué está mal (códigos de falla, parámetros fuera de rango). El osciloscopio te ayuda a entender por qué está mal, mostrándote el comportamiento real de las señales eléctricas que generan esos problemas. Usar ambos de la mano es la estrategia más efectiva para un diagnóstico preciso y eficiente.

Preguntas Frecuentes (FAQ)

¿Puede un digitizador reemplazar completamente un osciloscopio en un taller automotriz?
Depende de tus necesidades. Si necesitas muchos canales para mediciones complejas (como análisis de sistemas de potencia de 3 fases) o integración profunda con PC para análisis personalizado, un digitizador puede ser superior. Para el diagnóstico general de señales automotrices, un osciloscopio dedicado con buenas especificaciones suele ser más práctico debido a su interfaz integrada y portabilidad.

¿Cuánta frecuencia (ancho de banda) necesito para diagnóstico automotriz?
Para la mayoría de las señales automotrices comunes (sensores, inyectores, encendido primario), 20 MHz suele ser suficiente. Para señales más rápidas o análisis de sistemas de comunicación de alta velocidad (CAN FD, FlexRay) o encendido secundario, podrías necesitar un ancho de banda mayor.

¿Sirve un teléfono con una aplicación como osciloscopio profesional para autos?
No. Un teléfono con un circuito adaptador puede funcionar como un osciloscopio muy básico para señales de baja frecuencia y bajo voltaje en proyectos de electrónica. Sin embargo, no tiene el ancho de banda, la resolución, la tasa de muestreo, la protección de entrada o las funciones necesarias para medir y analizar de forma segura y precisa las señales que se encuentran en los vehículos.

¿Es mejor un osciloscopio dedicado que la función de osciloscopio de mi herramienta OBD?
Generalmente, sí. Los osciloscopios dedicados suelen tener especificaciones (resolución, ancho de banda, tasa de muestreo, memoria intermedia) muy superiores a las funciones de osciloscopio integradas en las herramientas OBD, lo que permite un análisis mucho más detallado y preciso de las señales.

Conclusión

El osciloscopio es una herramienta poderosa, pero no la única para visualizar señales eléctricas. Los digitizadores ofrecen ventajas significativas en número de canales, resolución y manejo de datos para aplicaciones más complejas o integradas. Las soluciones basadas en teléfonos son interesantes para experimentar, pero no son viables para el diagnóstico profesional. Al elegir un osciloscopio para tu taller, no te dejes llevar solo por el precio; invierte en uno con suficiente resolución vertical, ancho de banda, tasa de muestreo y memoria intermedia para las señales que necesitas analizar. Recuerda que el osciloscopio es un complemento invaluable para tu herramienta de diagnóstico OBD, no un reemplazo. Evaluar cuidadosamente tus necesidades y las especificaciones te garantizará tener la herramienta adecuada para desentrañar los misterios eléctricos de los vehículos modernos.
