Circuito de Lubricación del Motor: Guía Completa

El sistema de lubricación en un motor es tan fundamental para su vida y funcionamiento como el sistema circulatorio lo es para el cuerpo humano. Al igual que el corazón impulsa la sangre a través de venas y arterias, una bomba de aceite impulsa el fluido lubricante a través de una red de conductos para alcanzar las zonas críticas que requieren constante lubricación y enfriamiento. Sin este circuito vital, la fricción y el calor destruirían rápidamente los componentes internos del motor. Entender cómo funciona y cuáles son sus partes es clave para el mantenimiento y la salud de cualquier propulsor.

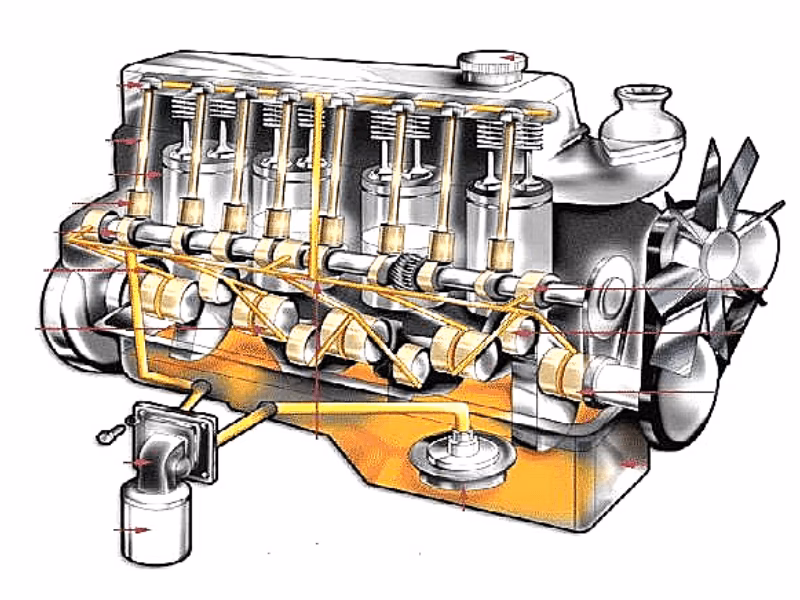

Este artículo explora en detalle el funcionamiento del circuito de lubricación, describiendo cada uno de sus componentes principales y explicando los tipos de sistemas más comunes utilizados en la automoción y otras aplicaciones.

Componentes Clave del Circuito de Lubricación

Para comprender el sistema en su totalidad, es necesario conocer los elementos que lo componen y la función específica que cada uno desempeña. Estos componentes trabajan en conjunto para garantizar que el aceite llegue en las condiciones adecuadas (presión, temperatura, limpieza) a donde se necesita.

El Cárter: Depósito y Estructura

El cárter es una pieza esencial que cierra el bloque del motor por la parte inferior de forma estanca. El cárter superior, en particular, soporta al cigüeñal y forma parte de la estructura resistente del motor, sirviendo también como punto de anclaje. Pero su función más conocida está ligada al almacenamiento de aceite. Existen dos configuraciones principales:

El Cárter Húmedo actúa como una bandeja donde el aceite lubricante se acumula después de circular por el motor. Su función principal es ser el depósito de aceite para la lubricación. En su fondo se sitúa la bomba de aspiración que toma el aceite para impulsarlo a presión hacia las partes móviles, especialmente los cojinetes del cigüñal.

El Cárter Seco, a diferencia del húmedo, no almacena el aceite en su interior. En este diseño, el aceite que cae del motor es recogido y bombeado rápidamente a un depósito externo aparte. Esto permite un diseño de motor más bajo y es común en vehículos de alto rendimiento o de competición, así como en algunas aplicaciones marinas.

La Bomba de Aceite: El Corazón del Sistema

La bomba de aceite es, indiscutiblemente, el corazón del sistema de lubricación. Su misión es aspirar el aceite del cárter (húmedo) o del depósito externo (seco) e impulsarlo con la presión y el caudal necesarios a través del circuito. Un suministro constante de aceite es crucial para la lubricación y el enfriamiento de los cojinetes y otras partes móviles. Una falla o falta de aceite en la bomba puede llevar a la destrucción irreversible de los componentes internos del motor en muy poco tiempo.

Existen varios tipos de bombas de aceite:

La bomba de Engranajes está formada por dos piñones engranados que giran dentro de una carcasa ajustada. El aceite es transportado en los huecos entre los dientes de los piñones y la pared de la carcasa desde la entrada (aspiración) hasta la salida (expulsión). El giro de los piñones crea un vacío que succiona el aceite. Son robustas y relativamente sencillas.

La bomba de Rotor Excéntrico es muy común en motores modernos. Se compone de un rotor interno con lóbulos que gira excéntricamente dentro de un rotor externo con más lóbulos. Al girar, se forman cámaras de volumen variable. Estas cámaras se abren en la zona de aspiración, se llenan de aceite, y se cierran en la zona de descarga, forzando el aceite a salir. Son conocidas por entregar un flujo constante y ser tolerantes a variaciones.

La bomba de Paletas cuenta con un rotor con ranuras radiales donde se deslizan paletas. El rotor está montado excéntricamente dentro de una carcasa. Al girar, la fuerza centrífuga empuja las paletas contra la pared de la carcasa, creando cámaras que varían de volumen. Aspiran aceite donde el volumen aumenta y lo expulsan donde disminuye. Son menos comunes en sistemas de lubricación de motores de vehículos.

La Válvula de Descarga o Alivio

Dado que el caudal de la bomba de aceite depende de la velocidad del motor, a altas revoluciones se genera una presión de aceite superior a la necesaria y segura para el circuito. La válvula de descarga se sitúa generalmente a la salida de la bomba y tiene la función de limitar esta presión. Cuando la presión excede un valor preestablecido, la válvula se abre y desvía parte del flujo de aceite de regreso al cárter o depósito, manteniendo así la presión del circuito dentro de límites seguros y evitando daños a los componentes.

El Filtro de Aceite: Purificador del Lubricante

El aceite, al circular por el motor, recoge impurezas como partículas metálicas diminutas, residuos de combustión y suciedad. El filtro de aceite es el encargado de retener estas partículas (generalmente superiores a 0.005 mm) para mantener el lubricante limpio y evitar que estas impurezas causen desgaste prematuro en las superficies de fricción. La mayoría utiliza un cartucho de papel corrugado especial, resistente a altas temperaturas y diseñado para maximizar la superficie de filtrado.

Existen diferentes tipos de filtros:

Filtro de Cartucho Recambiable: Solo se sustituye el elemento filtrante (el cartucho de papel).

Filtro Monoblock: Es el más habitual en muchos vehículos; se sustituye la unidad completa (carcasa y elemento filtrante).

Filtro Centrífugo: Utiliza la fuerza centrífuga para separar las partículas más pesadas del aceite. Es más complejo y se usa a menudo en motores de gran cilindrada o aplicaciones donde se requiere un filtrado muy fino.

El Refrigerador de Aceite: Control de Temperatura

El aceite no solo lubrica, sino que también ayuda a disipar el calor generado por la fricción y la combustión. En muchos casos, especialmente en motores de alto rendimiento, turboalimentados o en condiciones de trabajo exigentes, el cárter por sí solo no es suficiente para mantener la temperatura del aceite dentro de los parámetros óptimos. Para ello, se incorporan intercambiadores de calor que ayudan a refrigerar el aceite.

Los sistemas de refrigeración pueden ser:

Refrigeración por Cárter: Aprovecha la circulación de aire alrededor del cárter (especialmente en vehículos en movimiento) y el diseño del cárter (fino, a veces con aletas) para disipar calor.

Radiador Aire-Aceite: Similar a un radiador de agua, el aceite caliente circula por un conjunto de tubos y aletas expuestos a una corriente de aire (natural por el movimiento o forzada por un ventilador), transfiriendo así su calor al aire. A menudo incorporan una válvula termostática para controlar cuándo el aceite debe pasar por el radiador, asegurando que no se enfríe en exceso.

Intercambiador Agua-Aceite: El aceite caliente circula por conductos que están en contacto con el refrigerante del motor (agua). El agua, al estar a una temperatura generalmente más baja que el aceite en funcionamiento, ayuda a enfriarlo. Este sistema también puede ayudar a calentar el aceite más rápidamente al arrancar en frío. En aplicaciones marinas, se puede usar agua de mar (a través de un circuito intermedio de agua dulce) para este propósito.

Manocontacto y Manómetro: Control y Medición de Presión

La presión del aceite es un indicador vital del correcto funcionamiento del sistema de lubricación. Para monitorearla, se utilizan dos elementos:

El Manocontacto es un interruptor de presión. Cuando la presión de aceite cae por debajo de un umbral mínimo seguro (por ejemplo, 0.7 bar), el manocontacto cierra un circuito eléctrico, encendiendo una luz de advertencia en el tablero del vehículo (la típica luz roja de la aceitera). Es una alarma crucial de baja presión.

El Manómetro es un instrumento que muestra la presión real del aceite en el circuito en todo momento. Se instala en el conducto principal de engrase y permite al conductor o operador ver la presión de trabajo. Es importante notar que la presión de aceite suele ser más alta cuando el aceite está frío y más baja cuando está caliente, debido a la variación de la viscosidad con la temperatura.

Sistemas de Medición de Nivel de Aceite

Mantener el nivel de aceite adecuado es tan importante como la presión. Un nivel bajo puede llevar a la cavitación en la bomba o a la falta de lubricación en ciertas áreas. Para verificar el nivel se utilizan diferentes métodos:

La Varilla de Nivel es el sistema más tradicional y sencillo en vehículos. Es una varilla sumergida en el cárter o depósito con marcas de mínimo y máximo. El nivel se comprueba retirándola, limpiándola e insertándola de nuevo para ver hasta dónde llega el aceite. Para una lectura fiable, el motor debe estar parado, en una superficie horizontal y preferiblemente caliente (para que el aceite haya bajado al cárter y esté en condiciones de viscosidad similares a las de funcionamiento).

El Ojo de Buey es una mirilla transparente instalada en el lateral del cárter o depósito. Permite ver el nivel de aceite directamente contra unas marcas de referencia. Es común en motocicletas.

La Medición Electrónica utiliza sensores (como flotadores o elementos que cambian su resistencia con el nivel) para enviar la información a un indicador electrónico en el tablero. Es más cómodo pero puede ser menos preciso que la varilla en ciertas condiciones (como el balanceo en buques).

Conductos del Sistema de Lubricación

La red de conductos es la infraestructura que transporta el aceite a todas las partes que necesitan lubricación y enfriamiento. Pueden ser tubos rígidos, latiguillos flexibles o galerías perforadas dentro del propio bloque motor y la culata.

Las conducciones externas se utilizan para elementos que están fuera del bloque principal, como el turbocompresor o el intercambiador de calor externo.

Las conducciones internas son galerías perforadas dentro de las piezas principales del motor (cigüeñal, árbol de levas, bielas, culata) que llevan el aceite a los cojinetes, bulones, balancines, etc.

Ventilación del Sistema de Lubricación

Durante el funcionamiento del motor, pequeños volúmenes de gases de combustión sin quemar, vapor de agua y otros residuos pasan los segmentos de los pistones y se acumulan en el cárter (conocido como 'blow-by'). Estos vapores, junto con los vapores de aceite generados por la alta temperatura, diluyen el aceite, degradan sus propiedades y crean sobrepresión dentro del motor. Es vital eliminar estos vapores.

Anteriormente existían sistemas de Ventilación Abierta que simplemente liberaban estos gases a la atmósfera, lo cual está prohibido por regulaciones ambientales.

Actualmente se utiliza la Ventilación Cerrada (PCV - Positive Crankcase Ventilation). Este sistema redirige los gases del cárter al colector de admisión para que sean quemados en la cámara de combustión. Una válvula PCV regula el flujo de estos gases. Al alcanzar ciertas RPM o vacío en el colector, la válvula se abre, permitiendo que los gases sean aspirados y, al mismo tiempo, que aire fresco del filtro de aire entre al cárter para ventilarlo. Esta mezcla de vapores, aire y combustible que entra a los cilindros también puede tener un ligero efecto antidetonante y lubricar las partes altas del cilindro.

La Depuradora: Limpieza Profunda del Aceite

En algunas aplicaciones, especialmente en motores grandes o industriales donde el volumen de aceite es considerable y se busca extender los intervalos de cambio, se utilizan sistemas de depuración adicionales. La depuradora centrífuga es un ejemplo.

La Depuradora Centrífuga utiliza la fuerza centrífuga generada por alta velocidad de rotación para separar las impurezas sólidas (cenizas, residuos de carbón) y el agua del aceite, basándose en la diferencia de densidades. Es un proceso de decantación acelerado que logra una limpieza muy eficaz, especialmente útil para eliminar partículas muy finas y el agua, cuya presencia en el aceite puede causar corrosión y degradación del lubricante.

Tipos de Sistemas de Lubricación en Detalle

Aunque los componentes son similares, la configuración y el flujo del aceite varían principalmente según el tipo de cárter utilizado.

Sistema de Lubricación a Alta Presión para Cárter Húmedo

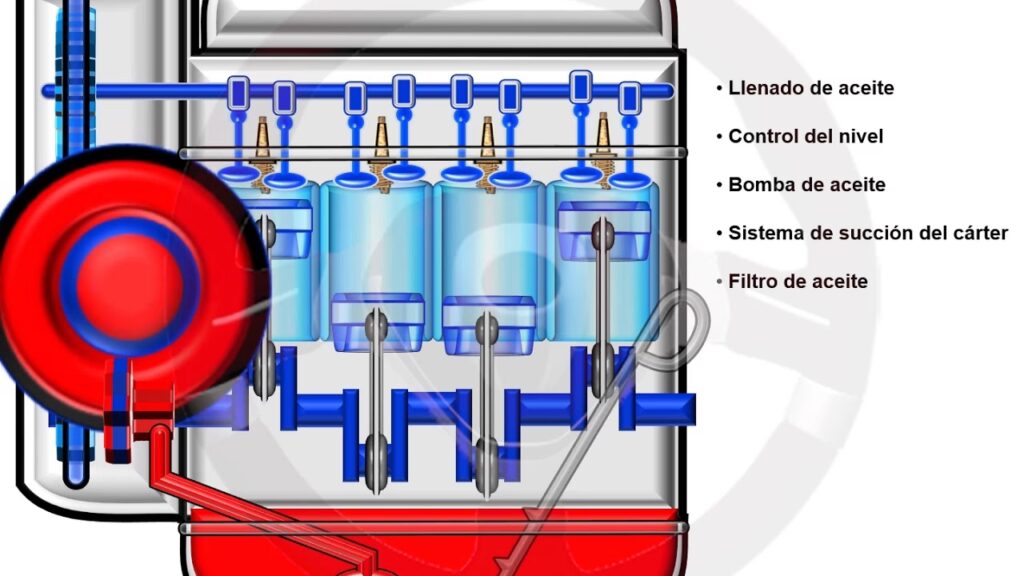

Este es el sistema más común en la mayoría de los vehículos. El aceite se almacena en el cárter inferior.

Proceso: La bomba de aceite, ubicada en el fondo del cárter, aspira el lubricante a través de un tamiz. La bomba impulsa el aceite a presión a través del circuito. A menudo, el aceite pasa primero por una válvula termostática que decide si debe ir al refrigerador de aceite (si está caliente) o pasar directamente al filtro. Después de pasar por el filtro (donde se limpian las impurezas), el aceite limpio y a presión se distribuye a través de galerías internas y conductos externos a las partes que requieren lubricación: cojinetes del cigüeñal, cojinetes de biela, bulones de pistón, cojinetes del árbol de levas, balancines, turbocompresor, etc. Una vez que el aceite ha cumplido su función, cae por gravedad de regreso al cárter, completando el ciclo. Periódicamente, parte del flujo puede desviarse a una depuradora si el sistema la incluye.

Sistema de Lubricación a Alta Presión por Cárter Seco

Este sistema es similar en principio, pero el aceite no se almacena en el cárter del motor. En su lugar, el cárter es poco profundo y el aceite que cae es rápidamente bombeado a un depósito externo separado.

Proceso: Una bomba de barrido (o la misma bomba principal) succiona el aceite del cárter y lo envía a un depósito externo. Desde este depósito, la bomba principal aspira el aceite. El aceite es impulsado a través del circuito, pasando por el refrigerador (donde una válvula, a veces de mariposa, regula el flujo para controlar la temperatura) y el filtro. Luego, el aceite limpio y a presión se distribuye a las partes móviles del motor, de manera similar al sistema de cárter húmedo. Después de lubricar, el aceite cae de nuevo al cárter poco profundo, desde donde es recogido y bombeado de vuelta al depósito externo, cerrando el circuito.

Tabla Comparativa: Cárter Húmedo vs. Cárter Seco

Preguntas Frecuentes sobre el Sistema de Lubricación

A continuación, respondemos algunas dudas comunes sobre el funcionamiento de este vital sistema.

¿Por qué es tan importante la lubricación del motor?
La lubricación es crucial por varias razones: reduce la fricción entre las piezas móviles, minimizando el desgaste; ayuda a disipar el calor generado por la fricción y la combustión, actuando como refrigerante; contribuye a sellar los espacios entre los segmentos del pistón y las paredes del cilindro, mejorando la compresión; ayuda a limpiar el interior del motor arrastrando partículas; y reduce el ruido operativo del motor.

¿Qué ocurre si la presión de aceite es baja?
Una presión de aceite baja significa que el aceite no está llegando en cantidad suficiente o con la fuerza necesaria a las superficies de fricción. Esto provoca un aumento inmediato de la fricción, el calor y el desgaste. Si no se corrige rápidamente, puede llevar a daños severos e irreversibles en componentes como cojinetes, cigüeñal, árboles de levas, etc., resultando en una avería mayor del motor.

¿Cuál es la función principal del filtro de aceite?
La función principal del filtro de aceite es eliminar las impurezas (partículas metálicas, suciedad, residuos de combustión) que circulan en el aceite. Un aceite limpio es esencial para prevenir el desgaste abrasivo de las piezas internas del motor.

¿Por qué se necesita ventilar el cárter?
Se necesita ventilar el cárter para eliminar los vapores ('blow-by') que provienen de la combustión y que pasan a los bajos del motor, así como los vapores de aceite. Estos vapores contaminan el aceite, degradan sus propiedades y crean sobrepresión. La ventilación (en sistemas cerrados) redirige estos gases para ser quemados y ayuda a mantener la limpieza interna del motor.

¿Qué diferencia hay entre cárter húmedo y seco?
La principal diferencia radica en dónde se almacena el aceite. En el cárter húmedo, el aceite se guarda en el propio cárter inferior del motor. En el cárter seco, el aceite se guarda en un depósito externo separado, y el cárter del motor es poco profundo, sirviendo principalmente para recoger el aceite que cae y bombearlo de vuelta al depósito.

Entender el funcionamiento del circuito de lubricación es fundamental para apreciar la importancia de un mantenimiento adecuado, como los cambios de aceite y filtro regulares. Un sistema de lubricación eficiente y en buen estado es sinónimo de un motor duradero y fiable.
