El sistema de dirección de un automóvil moderno es mucho más complejo de lo que parece a simple vista. No se trata solo de girar un volante para mover las ruedas delanteras. Componentes electrónicos y sensores trabajan conjuntamente para garantizar la estabilidad, la maniobrabilidad y el correcto funcionamiento de sistemas como el control de estabilidad (ESC) o el control de tracción (TCS). Uno de estos componentes clave es el sensor de ángulo de dirección.

¿Qué es el Sensor de Ángulo de Dirección (SAS)?

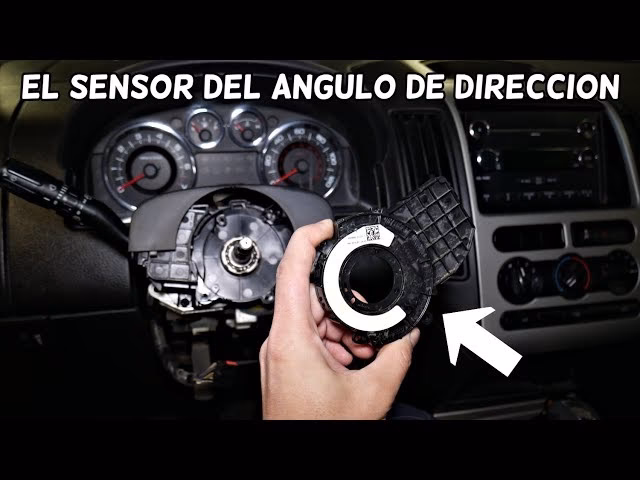

El sensor de ángulo de dirección (SAS, por sus siglas en inglés, Steering Angle Sensor) es un dispositivo electrónico generalmente ubicado en la columna de dirección, justo detrás del volante. Su función principal es medir con precisión el ángulo exacto en el que se encuentra el volante en relación con la posición central o 'recta'. Esta información es crucial para la unidad de control del motor (ECU) y otros módulos del vehículo, ya que les indica la intención del conductor respecto a la dirección del coche.

La información del SAS es utilizada por diversos sistemas de seguridad activa y pasiva, incluyendo:

• Control Electrónico de Estabilidad (ESC): Ayuda a prevenir derrapes corrigiendo la trayectoria del vehículo.
• Control de Tracción (TCS): Evita la pérdida de adherencia de las ruedas motrices.
• Dirección Asistida Eléctrica (EPS): Ajusta el nivel de asistencia según la velocidad y el ángulo de giro.
• Sistemas de iluminación adaptativa.
• Sistemas avanzados de asistencia al conductor (ADAS) como el asistente de mantenimiento de carril.

En esencia, el SAS es el 'ojo' que permite a los sistemas electrónicos del coche saber hacia dónde quiere ir el conductor.

¿Por Qué Necesita Calibración el Sensor de Ángulo de Dirección?

La calibración del SAS es el proceso de 'enseñarle' al sensor y a la ECU cuál es la posición de 'recto' del volante y, por lo tanto, de las ruedas delanteras. Esta calibración es fundamental para que todos los sistemas que dependen de esta información funcionen correctamente. Si el SAS no está calibrado, el coche podría 'pensar' que el volante está ligeramente girado incluso cuando las ruedas están rectas, o viceversa.

La calibración del SAS suele ser necesaria después de realizar ciertas intervenciones o eventos en el vehículo, tales como:

• Realizar una alineación de la dirección.
• Reemplazar componentes de la dirección o suspensión.
• Sustituir la columna de dirección.
• Cambiar la unidad de control del motor (ECU) u otros módulos relacionados.
• Desconectar o reemplazar la batería en algunos modelos.
• Realizar trabajos en el sistema de frenos que afecten el ABS/ESC.

Si el SAS no se recalibra después de estas operaciones, es común que se enciendan luces de advertencia en el tablero (como la del ESC o ABS) y que los sistemas de seguridad no funcionen correctamente, o incluso actúen de forma inesperada.

Calibrar el Sensor de Ángulo de Dirección: ¿Con o Sin Escáner?

La pregunta clave para muchos usuarios es si es posible calibrar el SAS sin recurrir a una herramienta de diagnóstico profesional (escáner OBD-2). La información disponible indica que la forma típica y más precisa de recalibrar este sensor es utilizando un escáner de diagnóstico compatible con el modelo específico del vehículo. Estos escáneres permiten acceder al módulo correspondiente, leer el valor actual del sensor y ejecutar la rutina de calibración, que generalmente implica poner las ruedas rectas y confirmar la posición al sistema.

Aunque el texto proporcionado sugiere que *podría* ser posible resetear el sensor manualmente con "algunos trucos fáciles", no se especifican cuáles son esos trucos. Es importante entender que, en la vasta mayoría de los vehículos modernos, especialmente aquellos equipados con sistemas ESC y ABS complejos, una calibración manual sin el software adecuado no es factible ni recomendable. Los métodos manuales básicos que podrían existir en vehículos muy antiguos o específicos (como girar el volante de tope a tope) rara vez logran una calibración precisa que satisfaga los requisitos de los sistemas de seguridad actuales.

Por lo tanto, basándonos en la información típica y la complejidad de los sistemas modernos, la respuesta más realista a si se puede calibrar el SAS sin un escáner es: generalmente no de forma fiable o completa. El uso de un escáner es el procedimiento estándar y necesario para asegurar una calibración correcta y el funcionamiento adecuado de los sistemas de seguridad.

Síntomas de un Sensor de Ángulo de Dirección Mal Calibrado o Defectuoso

Un SAS que no está calibrado correctamente o que está fallando puede manifestarse de diversas maneras:

• Luces de advertencia encendidas en el tablero (ESC, ABS, control de tracción).
• Mal funcionamiento o activación inesperada de los sistemas de estabilidad o tracción.
• La dirección asistida eléctrica puede sentirse inconsistente o fallar.
• En algunos casos, el vehículo puede tender a desviarse ligeramente de la línea recta.
• Códigos de error específicos almacenados en la ECU.

¿Cómo Calcular el Ángulo de Dirección de un Coche?

La pregunta sobre cómo calcular el ángulo de dirección puede interpretarse de dos maneras: cómo mide el coche el ángulo *actual* del volante/ruedas, o cómo se determina el ángulo de las ruedas en sistemas más complejos como la dirección a las cuatro ruedas (4WS).

En un coche moderno, el ángulo de dirección *actual* del volante es calculado constantemente por el sensor de ángulo de dirección utilizando principios ópticos o magnéticos para medir su rotación. Este valor se envía a la ECU y otros módulos en tiempo real. Calcular manualmente este valor con precisión mientras se conduce no es práctico ni necesario; el sensor se encarga de ello.

La otra interpretación de la pregunta puede referirse a cómo se determina el ángulo de giro de las ruedas en relación con el volante en sistemas de dirección más allá de los convencionales. Aquí es donde entra en juego la información sobre sistemas avanzados como la dirección a las cuatro ruedas.

Sistemas de Dirección Avanzados: Dirección a las Cuatro Ruedas (4WS)

Mientras que la mayoría de los coches solo giran las ruedas delanteras, los sistemas de dirección a las cuatro ruedas (4WS - Four Wheel Steering) permiten que las ruedas traseras también giren, aunque sea en menor medida. Esto se hace para mejorar la maniobrabilidad a baja velocidad y la estabilidad a alta velocidad.

El texto proporcionado describe un sistema de 4WS dependiente del ángulo de dirección, específicamente un ejemplo utilizado por Honda. Este sistema ofrece dos características de dirección principales para las ruedas traseras, basadas en el ángulo del volante:

Dirección en Sentido Opuesto (Opposite Direction Steer)

A baja velocidad y con ángulos de volante grandes, las ruedas traseras giran una pequeña cantidad en la dirección opuesta a las ruedas delanteras. Esto mejora significativamente la maniobrabilidad al estacionar o girar en espacios reducidos, ya que reduce el radio de giro del coche.

El inconveniente es que las ruedas traseras tienden a acercarse al bordillo. Sin embargo, la flexibilidad del flanco del neumático y la suspensión suelen absorber este movimiento, y solo en ángulos de volante muy extremos esto podría convertirse en un problema serio.

Dirección en el Mismo Sentido (Same Direction Steer)

A alta velocidad y con ángulos de volante pequeños, las ruedas traseras giran una pequeña cantidad en el mismo sentido que las ruedas delanteras. Esta característica mejora la respuesta de la dirección y la estabilidad a velocidad. Es particularmente efectiva al cambiar de carril en autopista. Al girar las ruedas traseras en el mismo sentido, se contrarresta ligeramente el giro angular de las ruedas delanteras, induciendo una característica de subviraje controlada que aumenta la estabilidad a alta velocidad.

Relación entre el Ángulo del Volante y el Ángulo de las Ruedas (Ejemplo Honda)

El sistema descrito por Honda utiliza un diseño mecánico ingenioso para lograr estas dos características de giro trasero en función del ángulo del volante. La relación no es lineal y cambia progresivamente:

• Volante a 0°: Ruedas delanteras y traseras rectas (0°).
• Volante a aprox. 120°: Ruedas delanteras giran aprox. 8°. Las ruedas traseras giran hasta un máximo de 1.5° en el mismo sentido.
• Volante a aprox. 232°: Ruedas delanteras giran aprox. 15.6°. Las ruedas traseras vuelven a la posición recta (0°). Este es el punto de transición.
• Volante a aprox. 450°: Las ruedas traseras giran progresivamente en la dirección opuesta a las delanteras, alcanzando un máximo de aprox. 5.3°.

Esta transición del giro trasero (de mismo sentido a dirección opuesta) se produce al aumentar el ángulo del volante, pasando por la posición recta de las ruedas traseras en un punto intermedio.

Diseño Mecánico del Sistema 4WS (Ejemplo Honda)

El sistema 4WS descrito combina una caja de dirección delantera convencional de cremallera y piñón con una caja de dirección trasera epicíclica. Ambas cajas están acopladas por un eje de transmisión central con juntas universales.

El movimiento del volante se transmite a la caja de dirección delantera. La cremallera delantera, además de mover las ruedas delanteras, también engrana con un piñón de salida que transmite el movimiento a través del eje central a la caja de dirección trasera.

La caja de dirección trasera es el corazón de este sistema. Está formada por un juego de engranajes epicíclicos, que consiste en un engranaje anular (corona) fijo con dientes internos, dentro del cual gira un engranaje planetario impulsado por un eje excéntrico. Un perno descentrado en el eje excéntrico mueve el engranaje planetario, forzándolo a orbitar dentro del engranaje anular.

Otro perno montado excéntricamente en la cara del engranaje planetario interactúa con una horquilla guía a través de una placa deslizante. A medida que el engranaje planetario orbita, el perno del planetario mueve la placa deslizante. La horquilla guía permite el movimiento vertical de la placa pero restringe el movimiento horizontal, obligando a una biela (stroke rod) a moverse transversalmente. Este movimiento transversal de la biela es el que finalmente mueve las ruedas traseras.

La combinación precisa del engranaje epicíclico con el mecanismo de horquilla deslizante permite que las ruedas traseras giren ligeramente en el mismo sentido para pequeños ángulos del volante y cambien progresivamente a girar en sentido opuesto para ángulos de volante mayores. La relación de transmisión del conjunto epicíclico determina los ángulos exactos y el punto de transición.

Operación de la Caja de Dirección Trasera (Ejemplo Honda)

El texto detalla la operación del mecanismo de la caja trasera a través de la rotación del eje excéntrico (que está directamente relacionado con el giro del volante):

• Posición Central (0° Rotación Eje Excéntrico): El engranaje planetario está en la parte inferior, ambos pernos (excéntrico y planetario) en el punto muerto inferior. Ruedas traseras rectas.
• 90° Rotación Eje Excéntrico: El engranaje planetario rueda en sentido antihorario. El perno planetario se desplaza ligeramente a la izquierda, moviendo la biela. Las ruedas traseras giran en el mismo sentido.
• 180° Rotación Eje Excéntrico: El engranaje planetario alcanza la posición más alta. El perno planetario se mueve hacia la derecha de la línea central. Las ruedas traseras giran en sentido opuesto.
• 270° Rotación Eje Excéntrico: El engranaje planetario y el perno excéntrico se mueven a la posición de 270°. El perno planetario se desplaza aún más a la derecha, aumentando el giro en sentido opuesto.
• 360° Rotación Eje Excéntrico: Completa una revolución. El engranaje planetario regresa a la parte inferior, el perno excéntrico en su punto más bajo y el perno planetario en su punto más alto central. En este punto, las ruedas traseras volverían a estar rectas. Sin embargo, el texto aclara que la transmisión delantera a trasera está diseñada para que el sistema epicíclico no opere en el cuarto cuadrante (270-360° de rotación del eje excéntrico) incluso con el volante completamente girado. Esto significa que el máximo ángulo de giro se alcanza antes de completar la revolución del eje excéntrico y que las ruedas traseras no vuelven a la posición recta en el giro completo del volante, sino que se mantienen en el giro opuesto máximo.

Este ejemplo de Honda ilustra cómo un sistema mecánico complejo puede interpretar el ángulo del volante para controlar el ángulo de las ruedas traseras de una manera que optimiza el comportamiento del vehículo en diferentes condiciones de velocidad y giro.

Preguntas Frecuentes sobre el Sensor de Ángulo de Dirección

¿Puedo conducir con el sensor de ángulo de dirección mal calibrado?

Técnicamente, el coche puede moverse, pero los sistemas de seguridad (ESC, ABS, control de tracción) no funcionarán correctamente o podrían activarse de forma inesperada, comprometiendo seriamente la seguridad. No es recomendable conducir con un SAS mal calibrado.

¿Cómo sé si mi sensor de ángulo de dirección necesita calibración?

Las señales más comunes son las luces de advertencia del ESC, ABS o control de tracción encendidas en el tablero después de una alineación, una reparación en la dirección/suspensión, o un cambio de batería/ECU.

¿El sensor de ángulo de dirección puede causar problemas de alineación?

No directamente. El SAS mide el ángulo del volante. Un problema de alineación es físico (las ruedas no apuntan correctamente). Sin embargo, si el SAS no está calibrado después de una alineación correcta, el coche 'pensará' que está desalineado, lo cual afectará a los sistemas electrónicos, pero no a la posición física de las ruedas.

¿Es lo mismo calibrar que reparar el sensor de ángulo de dirección?

No. Calibrar es ajustar el punto cero. Reparar implica solucionar un fallo físico o electrónico en el sensor mismo, lo que a menudo requiere su reemplazo.

¿Cuánto cuesta calibrar el sensor de ángulo de dirección?

El costo varía según el taller y el modelo del vehículo, pero generalmente es un procedimiento rápido que se realiza con un escáner. Puede tener un costo independiente o estar incluido en el precio de una alineación si se realiza después de esta.

Conclusión

El sensor de ángulo de dirección es un componente vital para la seguridad y el rendimiento de los sistemas electrónicos de un vehículo moderno. Su correcta calibración es esencial, especialmente después de trabajos en la dirección, suspensión o sistemas electrónicos clave. Si bien la información sobre calibración manual sin escáner es limitada y generalmente no aplicable a vehículos modernos, la herramienta de diagnóstico profesional es la vía estándar y recomendada. Entender cómo sistemas avanzados, como el fascinante ejemplo de la dirección a las cuatro ruedas de Honda, utilizan la información del ángulo de dirección nos da una mayor apreciación de la complejidad y sofisticación de la ingeniería automotriz actual.
