¿Cómo Conecta la Bobina al Distribuidor?

El sistema de encendido de un vehículo con motor de gasolina es un componente fundamental para su funcionamiento. Es el encargado de generar la chispa necesaria en el momento preciso para encender la mezcla de aire y combustible dentro de los cilindros. Dos de las piezas clave en los sistemas de encendido tradicionales son la bobina de encendido y el distribuidor. Aunque los sistemas modernos han evolucionado, comprender cómo interactúan estas dos partes es esencial para entender la base de la ignición en muchos automóviles.

La bobina de encendido, también conocida como bobina de ignición, tiene una función crítica: actuar como un transformador de voltaje. Su propósito es tomar la baja tensión suministrada por la batería del vehículo, que generalmente es de 12 o 24 voltios, y elevarla a miles de voltios. Esta altísima tensión es indispensable para poder generar una chispa eléctrica capaz de saltar el espacio entre los electrodos de la bujía y provocar la combustión.

Por otro lado, el distribuidor es el componente mecánico que se encarga de repartir esta alta tensión generada por la bobina hacia la bujía correcta en el cilindro adecuado y en el momento justo. Imagina el distribuidor como una torre de control que dirige la energía eléctrica a su destino preciso dentro del motor.

El Vínculo Crucial: De la Bobina al Distribuidor

La conexión entre la bobina de encendido y el distribuidor se realiza a través de un cable de alta tensión. Este cable transporta la energía de miles de voltios desde la salida de la bobina hasta el centro del distribuidor. Una vez dentro del distribuidor, la energía se dirige hacia un componente giratorio llamado rotor.

El distribuidor está cubierto por una tapa, comúnmente conocida como tapa del distribuidor. Esta tapa tiene contactos eléctricos internos, uno en el centro (conectado al rotor) y varios contactos periféricos, cada uno de estos últimos conectado a un cable que lleva a una bujía específica de un cilindro. El rotor está montado en un eje que gira sincronizado con el motor. A medida que el rotor gira dentro de la tapa del distribuidor, su extremo va pasando muy cerca de los contactos periféricos correspondientes a cada cilindro en su secuencia de encendido.

El proceso de conexión y distribución funciona de la siguiente manera:

1. La bobina de encendido genera un pulso de alta tensión.
2. Este pulso viaja por el cable central hasta el rotor dentro del distribuidor.
3. El rotor, girando, se alinea con uno de los contactos de la tapa que está conectado a la bujía del cilindro que necesita la chispa en ese instante.
4. La alta tensión 'salta' el pequeño espacio de aire entre el rotor y el contacto de la tapa.
5. Desde el contacto de la tapa, la energía viaja por el cable de bujía (también llamado cable de alta) hasta la bujía del cilindro correspondiente.
6. En la bujía, la alta tensión genera una chispa entre sus electrodos, encendiendo la mezcla de aire y combustible.

Este ciclo se repite rápidamente, dirigiendo la alta tensión a cada cilindro en la secuencia de encendido del motor.

Componentes Adicionales en Sistemas Clásicos

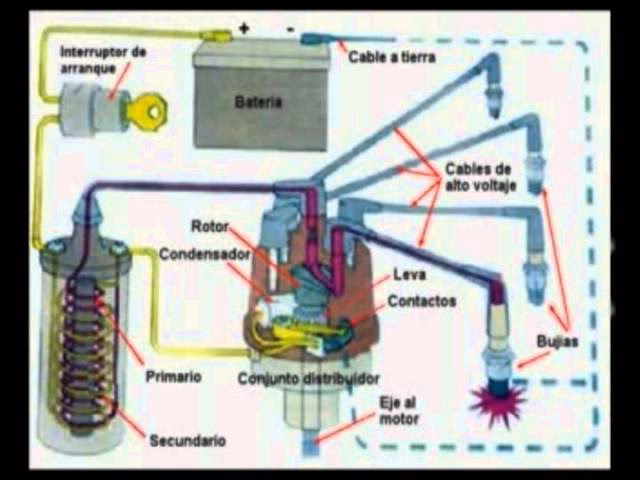

En los sistemas de encendido más antiguos, la parte inferior del distribuidor contenía componentes adicionales cruciales para el funcionamiento del sistema de encendido por bobina e interruptor (platinos). Estos componentes eran los platinos (o ruptor) y un condensador.

La función principal de los platinos era interrumpir la corriente de bajo voltaje que llegaba a la bobina desde la batería. La bobina de encendido tiene dos bobinados: uno primario (conectado a la baja tensión de la batería) y uno secundario (donde se induce la alta tensión). La interrupción rápida de la corriente en el bobinado primario es lo que induce el pico de alta tensión en el bobinado secundario.

La conexión era la siguiente: el lado de tierra del bobinado primario de la bobina se conectaba a los platinos. Los platinos, a su vez, estaban conectados mediante una palanca a una leva situada en el centro del distribuidor. Esta leva tenía tantos lóbulos como cilindros tenía el motor y giraba junto con el rotor.

Cuando un lóbulo de la leva empujaba la palanca, los contactos de los platinos se separaban, interrumpiendo el circuito de tierra de la bobina. Esta interrupción abrupta de la corriente en el circuito primario provocaba la generación del pulso de alta tensión en el circuito secundario de la bobina. El condensador se conectaba en paralelo con los platinos y ayudaba a absorber la chispa que se producía al separarse los contactos, protegiéndolos del desgaste y asegurando una interrupción más limpia de la corriente.

Además de interrumpir la corriente, los platinos y la leva del distribuidor eran responsables de la sincronización (timing) del encendido. La forma de la leva y su posición en el eje del distribuidor determinaban el momento exacto en que los platinos se abrían, y por lo tanto, el momento en que se generaba la chispa.

La Crucial Importancia de la Sincronización

La sincronización del encendido es absolutamente crítica para el rendimiento óptimo del motor. La chispa en la bujía no debe ocurrir cuando el pistón está exactamente en el punto más alto de su recorrido (Punto Muerto Superior o PMS) en la carrera de compresión. Debe ocurrir un poco antes.

Esto se debe a que la mezcla de aire y combustible no se quema instantáneamente. Hay un pequeño retraso entre el momento en que salta la chispa y el momento en que la combustión se ha completado y la presión dentro del cilindro alcanza su máximo. Para que esta máxima presión se aplique de manera efectiva sobre el pistón justo cuando comienza su carrera descendente (carrera de trabajo o expansión), la chispa debe iniciarse *antes* de que el pistón llegue al PMS.

Si la chispa se produjera exactamente en el PMS, para cuando la combustión alcanzara su máxima presión, el pistón ya estaría bajando. Esto resultaría en una pérdida de potencia y eficiencia, ya que la fuerza de la explosión no se aprovecharía completamente. Una sincronización incorrecta puede llevar a problemas como picado de bielas, sobrecalentamiento, pérdida de potencia y aumento del consumo de combustible.

Cables Conectados a la Bobina de Encendido

La bobina de encendido requiere conexiones eléctricas para recibir la baja tensión y entregar la alta tensión. Generalmente, una bobina de encendido clásica (para sistemas con distribuidor) tiene al menos dos terminales para la conexión de baja tensión y un terminal central para la conexión de alta tensión.

• Conexiones de Baja Tensión: Estos terminales reciben la corriente de la batería (normalmente a través del interruptor de encendido o la llave de contacto) y se conectan al sistema de interrupción, ya sean los platinos (en sistemas antiguos) o un transistor de potencia (en sistemas electrónicos). Uno de estos terminales suele ser la entrada positiva (+12V) y el otro el terminal que se conecta al sistema de interrupción (tierra o masa controlada). Algunas bobinas pueden tener un resistor interno o requerir un resistor externo en el circuito de baja tensión para limitar la corriente que fluye a través del bobinado primario.
• Conexión de Alta Tensión: Este es el terminal central o la torre de la bobina. De aquí sale el pulso de miles de voltios. Un cable grueso y bien aislado, conocido como cable de alta tensión, cable de bujía o cable de alta, conecta este terminal central de la bobina con el terminal central de la tapa del distribuidor.

Los cables que van desde la bobina al distribuidor, y luego desde el distribuidor a cada bujía, son conocidos colectivamente como cables de alta tensión o cables de bujía. Estos cables están diseñados específicamente para soportar y transmitir la altísima tensión sin fugas ni interferencias.

Evolución del Sistema de Encendido

Como se mencionó, los sistemas de encendido han evolucionado significativamente. Inicialmente, todos los sistemas requerían los platinos y el condensador para generar el pulso de alta tensión y controlar la sincronización.

Con el avance de la electrónica, los sistemas de encendido electrónicos reemplazaron a los platinos por transistores de potencia. Estos transistores, controlados por una unidad electrónica (módulo de encendido o la ECU del motor), interrumpen la corriente del primario de la bobina de manera mucho más precisa y fiable que los platinos mecánicos. Esto mejoró la eficiencia, redujo el mantenimiento y permitió un control más exacto de la sincronización.

La evolución más reciente ha sido la eliminación del distribuidor en muchos vehículos modernos. Estos sistemas, conocidos como sistemas de encendido directo o 'coil-on-plug', utilizan una bobina de encendido individual para cada cilindro (o a veces, una bobina para un par de cilindros). En estos sistemas, la bobina se monta directamente sobre la bujía o muy cerca de ella, eliminando la necesidad de un distribuidor y los cables de bujía de alta tensión propensos a fallos. La ECU controla directamente cuándo y cuál bobina debe disparar la chispa.

Comparativa Sistemas de Encendido Clásico vs. Moderno (con Distribuidor vs. Directo)

Preguntas Frecuentes sobre la Bobina y el Distribuidor

A continuación, abordamos algunas dudas comunes relacionadas con la conexión de la bobina al distribuidor y el sistema de encendido:

¿Qué función tienen los cables de bujía o cables de alta?

Los cables de bujía son conductores eléctricos especialmente aislados que transportan la altísima tensión generada por la bobina (o distribuida por el distribuidor) hasta la bujía de cada cilindro. Su aislamiento es fundamental para evitar fugas de corriente y garantizar que la chispa llegue con la energía necesaria a la bujía.

¿Por qué es vital la sincronización del encendido?

La sincronización es vital porque determina el momento exacto en que salta la chispa en relación con la posición del pistón en el cilindro. Una sincronización correcta asegura que la combustión ocurra en el momento óptimo para generar la máxima presión cuando el pistón está en la posición ideal para recibir el impulso, garantizando así la máxima potencia y eficiencia del motor.

¿Todos los vehículos modernos tienen distribuidor?

No, la mayoría de los vehículos modernos con motor de gasolina han eliminado el distribuidor. Utilizan sistemas de encendido directo (coil-on-plug) o sistemas con bobinas para pares de cilindros, donde la distribución de la chispa es controlada electrónicamente por la unidad de control del motor (ECU) sin necesidad de un componente mecánico giratorio como el distribuidor.

¿Qué le sucede a la bobina en un motor diésel?

Los motores diésel no requieren un sistema de encendido por chispa. La ignición del combustible diésel se produce por la alta temperatura que alcanza el aire al ser comprimido fuertemente dentro del cilindro. Cuando el combustible se inyecta en este aire caliente, se auto-inflama. Por lo tanto, los motores diésel no tienen bobinas de encendido ni bujías (aunque sí pueden tener calentadores o bujías de precalentamiento para arrancar en frío, pero no para la ignición continua).

Conclusión

La conexión entre la bobina de encendido y el distribuidor representa una etapa fundamental en la historia de la tecnología automotriz. Es el puente que permite transformar la modesta tensión de la batería en la poderosa chispa necesaria para dar vida al motor de gasolina. Aunque los sistemas modernos han simplificado o eliminado esta conexión física, el principio de generar alta tensión y distribuirla de manera precisa sigue siendo el núcleo del encendido. Comprender este mecanismo clásico nos ayuda a apreciar la evolución de la tecnología y la importancia de cada componente en el complejo ballet que ocurre bajo el capó de nuestro vehículo.
