El Cableado del Coche: Guía Básica

El sistema eléctrico de un automóvil es una red compleja e invisible que, sin embargo, es fundamental para su funcionamiento. Desde el momento en que giras la llave o presionas el botón de arranque, una intrincada red de cables, componentes y circuitos entra en acción. Este sistema no solo pone en marcha el motor, sino que también alimenta las luces, los indicadores del tablero, el sistema de sonido, la climatización y una multitud de sensores y accesorios que hacen que nuestro viaje sea cómodo y seguro. Entender los principios básicos de cómo está cableado un coche y cuáles son sus componentes principales puede ser increíblemente útil para el propietario, ya sea para realizar un mantenimiento sencillo o para diagnosticar problemas comunes.

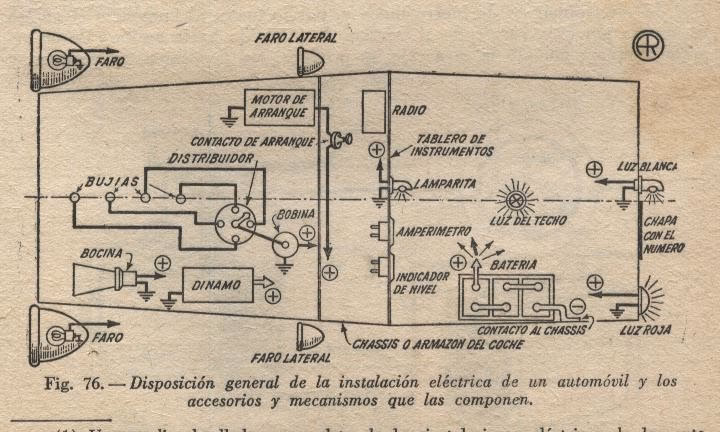

En esencia, el sistema eléctrico de un coche es un circuito cerrado. Este circuito obtiene su energía de la batería y es responsable de arrancar el coche y permitir que todos los indicadores, luces e instrumentos funcionen. Cada componente individual está cableado al terminal positivo de la batería y, a través de un sistema de interruptores y relés, hace 'tierra' a través del chasis del coche. La corriente regresa a la batería a través del terminal negativo, completando así el circuito cerrado y permitiendo que el componente funcione. Es crucial tener una comprensión básica de las diversas partes que componen tu sistema eléctrico y una idea general de qué buscar en caso de que algo falle.

El Corazón Eléctrico: La Batería

La primera parte que examinaremos es el corazón de toda la operación y la fuente de energía que tu coche utiliza para arrancar, así como para hacer funcionar todos los sensores, luces, indicadores, elementos calefactores, componentes del estéreo, etc., antes de que el alternador asuma el trabajo. Esta es, por supuesto, la batería. Las baterías de coche vienen en una variedad de formas y tamaños, y cada una ofrece niveles específicos de potencia, durabilidad y compacidad, dependiendo de su uso previsto.

Casi todos los coches funcionan con un sistema de seis celdas y 12 voltios (aunque, por supuesto, hay excepciones), lo que en realidad significa que, cuando está completamente cargada, una batería medirá 12.6 voltios, ya que cada una de las celdas que la componen genera 2.1 voltios. El voltaje es una medida de la presión con la que tu batería puede impulsar su energía a través del cableado y operar los diversos equipos en tu coche. La cantidad real de energía que es impulsada por el voltaje se mide en amperios (Amps).

Una batería de coche tendrá una clasificación escrita como “CCA”, que significa “Cold-Cranking Amps” (Amperios de Arranque en Frío). Esta es una medida del número de amperios que una batería entrega a -18 grados C durante 30 segundos sin caer por debajo de 1.2 voltios por celda. Cuanto mayor sea la clasificación CCA, mayor será la potencia de arranque de la batería en climas fríos. Muchas baterías también mostrarán su “CA” o “Cranking Amps” (Amperios de Arranque), que es lo mismo que lo anterior, pero medido a 0 grados C. Cualquiera de estas dos medidas es importante al seleccionar una batería: la regla general es que cuanta más amperaje tenga la batería, más fácil le resultará arrancar el coche. Para coches con motores más grandes, o que funcionan con diésel, es importante obtener una batería con suficiente CCA o CA, ya que el motor de arranque en estos coches necesita generar mucho más par para poner en marcha el motor.

Otras especificaciones que a menudo se encuentran en las baterías son RC y AH, que significan “Reserve Capacity” (Capacidad de Reserva) y “Amp Hours” (Amperios Hora), respectivamente. La Capacidad de Reserva se refiere al tiempo en minutos que una batería nueva y completamente cargada suministrará una carga constante de 25 amperios, sin que la batería caiga por debajo de 10.5 voltios. Cuanto mayor sea la RC, más tiempo podrá funcionar tu vehículo si el alternador falla y, por lo tanto, significa que tu coche estará funcionando solo con la energía de la batería. Los Amperios Hora es una clasificación que generalmente se encuentra en baterías de ciclo profundo y es una medida del amperaje que se entrega durante un número específico de horas; por ejemplo, si una batería tiene una clasificación de 100 Amperios Hora, debería entregar 5 amperios de potencia durante 20 horas o 20 amperios de potencia durante 5 horas.

Tipos de Batería

Hay algunas opciones diferentes a considerar al elegir la batería adecuada para tus necesidades.

Las dos categorías generales en las que podemos dividir las baterías automotrices son:

• Baterías de Arranque: Estas son las baterías de uso diario utilizadas para arrancar tu coche. Están diseñadas para entregar una ráfaga de energía corta pero potente, suficiente para hacer girar el motor. Generalmente se mantendrán cargadas mediante el uso regular, ya que recuperan la energía gastada una vez que el alternador comienza a proporcionar carga al sistema eléctrico.
• Baterías de Ciclo Profundo: Estas baterías están diseñadas para proporcionar una menor cantidad de energía durante un período de tiempo más largo. Aunque pueden usarse para arrancar un coche, están diseñadas principalmente para alimentar accesorios como neveras, cabrestantes y otros componentes eléctricos que consumen una corriente menor pero constante.

Dentro de las categorías anteriores, hay algunas diferencias adicionales entre las baterías de plomo-ácido, relacionadas con los materiales de los que están hechas:

• Celda Húmeda (Wet Cell): Este es el tipo más común de batería de coche y vendrá como una unidad libre de mantenimiento o una unidad que requiere mantenimiento, que periódicamente necesitará que sus celdas se rellenen con agua.
• Manta de Vidrio Absorbente (AGM - Absorbed Glass Mat): Son muy similares a las baterías de celda húmeda, sin embargo (como sugiere el nombre), tienen una manta de vidrio especialmente diseñada entre cada placa de plomo. Esta manta está empapada en electrolito y significa que hay menos líquido moviéndose dentro de la batería. Tiene la ventaja adicional de durar generalmente un poco más que la batería de celda húmeda estándar.
• Celda de Gel (Gel Cell): Una vez más, como sugiere el nombre, esta batería utiliza un gel especial en lugar del electrolito líquido estándar. Están diseñadas para ser generalmente un poco más pequeñas que la batería de celda húmeda equivalente.

Guardianes del Circuito: Los Fusibles

Entre la batería y cada componente de tu sistema eléctrico hay un fusible. Estos dispositivos están diseñados para fallar en caso de que el sistema se sobrecargue, para prevenir incendios eléctricos y daños a los componentes mismos. Los fusibles vienen en una variedad de formas y tamaños, y están clasificados por el amperaje que pueden soportar antes de fallar o “quemarse”.

El tipo de fusible más común, que se encuentra en la caja de fusibles, es el fusible tipo cuchilla o spade. Son pequeños dispositivos en forma de herradura que tienen un trozo de alambre muy delgado dentro de una carcasa de plástico, y vienen en diferentes tamaños. El alambre interno proporciona una cierta cantidad de resistencia, se calentará y luego se quemará si se sobrecarga, rompiendo el circuito eléctrico y protegiendo así el resto del sistema de daños. Los fusibles de este tipo generalmente están codificados por colores, pero siempre es mejor verificar la clasificación de amperaje de un fusible individual que confiar en que el color del original y su reemplazo sean los mismos. Tu caja de fusibles generalmente indicará el circuito que protege cada fusible, por lo que reemplazar un fusible quemado es tan simple como localizar qué fusible necesita ser reemplazado y reemplazarlo por uno del tamaño y tipo apropiados.

Otros fusibles comunes son los de tipo tubular de vidrio. Estos a menudo se encuentran en línea con componentes del estéreo y generalmente se asientan dentro de una carcasa que se puede desenroscar para proporcionar un fácil acceso a un fusible quemado. Algunos vehículos más antiguos tendrán diferentes tipos de fusibles, pero estos también se pueden comprar de forma relativamente económica y reemplazar con facilidad. Es importante asegurarse de abordar cualquier problema que pueda haber causado que un fusible se queme, ya que simplemente reemplazar el fusible puede resultar en que lo mismo se repita.

Trabajando en el Sistema Eléctrico del Coche

Hay algunas tareas sencillas que un aficionado puede realizar con relativa facilidad para asegurarse de que su coche arranque y que sus indicadores, luces, estéreo, etc., funcionen correctamente.

NOTA: Siempre asegúrate de desconectar la batería al realizar trabajos en el sistema eléctrico del coche.

Trabajar con electricidad, incluso a los bajos voltios de un coche, conlleva riesgos. Desconectar el terminal negativo de la batería (el cable negro) es el primer y más importante paso de seguridad. Esto interrumpe el circuito cerrado y elimina el riesgo de cortocircuitos accidentales que pueden causar daños graves al vehículo o lesiones personales. Asegúrate de tener las herramientas adecuadas, como llaves o alicates para desconectar la batería, y posiblemente un multímetro para probar voltajes o continuidad si te aventuras más allá de lo básico.

Las tareas básicas pueden incluir la limpieza de los terminales de la batería si muestran corrosión (una sustancia blanquecina o verdosa), la inspección visual de los cables en busca de desgaste o daños, y el reemplazo de fusibles quemados como se describió anteriormente. Si un componente eléctrico deja de funcionar (una luz, la radio, un limpiaparabrisas), la caja de fusibles es a menudo el primer lugar a revisar.

Mantenimiento Básico y Diagnóstico

Un mantenimiento preventivo simple puede ahorrarte muchos dolores de cabeza. Revisa periódicamente los terminales de la batería para asegurarte de que estén limpios y bien apretados. Una conexión floja o corroída puede impedir que el coche arranque o causar problemas intermitentes con los componentes eléctricos. Si necesitas limpiar la corrosión, puedes usar un cepillo de alambre para terminales de batería y una mezcla de agua y bicarbonato de sodio. Asegúrate de volver a conectar los cables firmemente (primero el positivo, luego el negativo).

Familiarízate con la ubicación de la caja de fusibles de tu coche (generalmente hay una debajo del capó y otra dentro del habitáculo) y ten a mano algunos fusibles de repuesto de los amperajes más comunes. Si un fusible se quema repetidamente, no sigas reemplazándolo; esto es una señal clara de un problema subyacente, como un cortocircuito o una sobrecarga en ese circuito, que debe ser diagnosticado por un profesional si no estás seguro de cómo hacerlo tú mismo.

Preguntas Frecuentes (FAQ)

• ¿Por qué es un circuito 'cerrado'?
  Es un circuito cerrado porque la electricidad fluye desde la fuente (batería), a través de los componentes, y regresa a la fuente, completando un bucle continuo. Si el circuito se 'abre' (por ejemplo, un cable se rompe, un interruptor está apagado o un fusible se quema), la corriente deja de fluir y el componente no funciona.
• ¿Qué significa CCA y CA en una batería?
  CCA (Amperios de Arranque en Frío) mide la capacidad de la batería para arrancar el motor en temperaturas bajo cero (-18°C). CA (Amperios de Arranque) mide lo mismo pero a 0°C. Cuanto mayor sea el número, más potencia de arranque tiene la batería.
• ¿Puedo usar una batería de ciclo profundo para arrancar mi coche?
  Las baterías de ciclo profundo *pueden* arrancar un coche en algunos casos, pero no están diseñadas para las altas ráfagas de corriente que requiere un motor de arranque. Usarlas regularmente para este propósito puede acortar su vida útil. Es mejor usar una batería de arranque para arrancar el motor y una de ciclo profundo para accesorios que consumen energía por períodos prolongados.
• ¿Qué debo hacer si un fusible se quema repetidamente?
  Si un fusible se quema una vez, puede haber sido un pico de corriente aislado. Pero si se quema repetidamente, indica un problema persistente en el circuito (como un cortocircuito). Reemplazar el fusible sin investigar la causa es peligroso y no resuelve el problema. Debes diagnosticar la falla o llevar el coche a un taller.
• ¿Es seguro desconectar la batería yo mismo?
  Sí, desconectar la batería es generalmente seguro y es el primer paso crucial de seguridad antes de trabajar en el sistema eléctrico. Siempre desconecta primero el terminal negativo (negro) para minimizar el riesgo de cortocircuitos.

El sistema eléctrico de tu coche, aunque pueda parecer intimidante, se basa en principios relativamente sencillos. Entender el papel de la batería, los fusibles y el concepto de circuito cerrado, junto con la regla fundamental de desconectar la batería antes de trabajar, te permitirá realizar diagnósticos básicos y mantenimiento, contribuyendo a la fiabilidad y seguridad de tu vehículo.
