Cuando pensamos en comprar un coche, una de las preocupaciones principales, si no la que más, suele ser su consumo de combustible o, en el caso de los eléctricos, su autonomía. Todos queremos que nuestro vehículo sea lo más eficiente posible para ahorrar dinero y reducir nuestro impacto ambiental. Pero, ¿sabías que hay un factor fundamental que influye directamente en esto y que a menudo pasamos por alto? Se trata del coeficiente de arrastre, conocido popularmente como coeficiente Cx.
Este valor es una característica técnica que todo conductor interesado en la eficiencia de su vehículo debería conocer. Comprender qué es el Cx y cómo afecta al rendimiento de un coche nos permite tomar decisiones más informadas a la hora de elegir nuestro próximo automóvil y entender mejor cómo funciona.
¿Qué es el Coeficiente de Arrastre (Cx)?
El coeficiente de arrastre (Cx) es un número adimensional que mide la resistencia aerodinámica que experimenta un objeto al moverse a través del aire. Imagina que intentas empujar una tabla plana de madera de un metro cuadrado de lado contra el viento; eso sería una resistencia muy alta. El coeficiente Cx nos dice, en comparación con esa tabla (a la que se le asigna un valor de referencia de 1), cuánta resistencia ofrece la forma de nuestro coche al aire.
En términos simples, el Cx es una medida de cuán aerodinámico es un vehículo. Un valor de Cx bajo significa que el coche "corta" el aire de manera más eficiente, ofreciendo menos resistencia a su movimiento. Piensa en la diferencia entre empujar una caja cuadrada y una forma de lágrima a través del agua: la forma de lágrima se desliza con mucha más facilidad.
Esta resistencia aerodinámica es una fuerza que el motor del coche debe vencer constantemente para mantener una velocidad, especialmente a altas velocidades. Cuanto mayor sea la resistencia, más energía (combustible o electricidad) se necesitará para superarla. Por lo tanto, un coche con un coeficiente Cx bajo consumirá menos energía para desplazarse a la misma velocidad que uno con un Cx alto.
Es importante recordar que el Cx no es la única medida de la resistencia total. La resistencia aerodinámica total que experimenta un vehículo depende de su coeficiente Cx *y* de su área frontal. Un camión puede tener un Cx peor que un coche, pero su área frontal es mucho mayor, lo que resulta en una resistencia aerodinámica total significativamente mayor.
Factores que Influyen en el Coeficiente Cx de un Vehículo
El diseño aerodinámico de un coche es un proceso complejo en el que los ingenieros y diseñadores trabajan juntos para minimizar el Cx sin sacrificar otros aspectos importantes como el espacio interior, la seguridad o la estética. Varios factores clave determinan el valor del coeficiente de arrastre de un automóvil:
- Forma y Diseño de la Carrocería: Este es el factor más importante. Las líneas suaves y fluidas, los techos inclinados, los parabrisas con buena caída y una parte trasera que permite que el aire se cierre de forma eficiente (como las formas de "cola de barco" o "fastback") contribuyen a un Cx bajo. Las formas más cuadradas o abruptas generan más turbulencias y, por tanto, mayor resistencia.
- Superficie Frontal: Aunque el Cx mide la eficiencia de la forma independientemente del tamaño, el área frontal total del vehículo (la superficie que 'choca' contra el aire) es crucial para la resistencia total. Un coche más bajo y estrecho generalmente tendrá una menor resistencia total que uno más alto y ancho, incluso si ambos tienen un Cx similar.

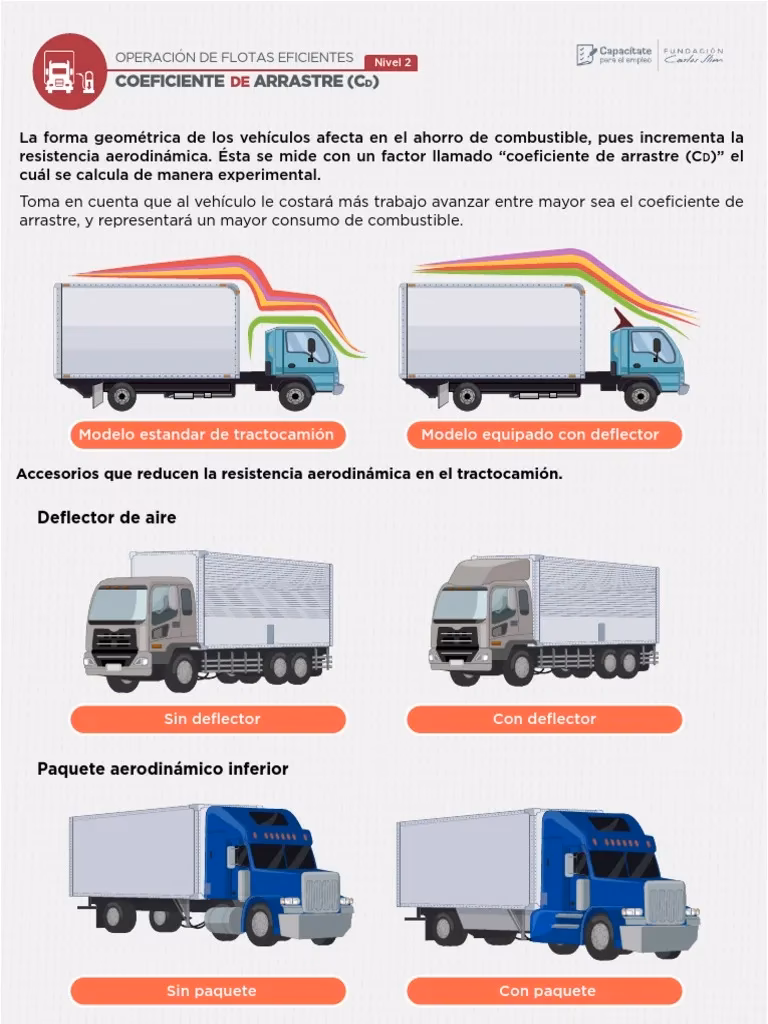

- Detalles Aerodinámicos: Pequeños elementos pueden tener un gran impacto. Los alerones, difusores (en la parte trasera inferior), faldones laterales y conductos de refrigeración están diseñados para gestionar el flujo de aire alrededor y a través del coche, reduciendo la resistencia y, a veces, generando carga aerodinámica para mejorar la estabilidad.
- Espejos Retrovisores y Accesorios: Los espejos laterales, las barras de techo, las antenas e incluso el diseño de las llantas pueden perturbar el flujo de aire y aumentar el Cx. Por eso, en los coches más aerodinámicos, los espejos tienden a ser más pequeños y estilizados, o incluso reemplazados por cámaras en algunos prototipos o modelos de vanguardia.
- Diseño de los Bajos del Coche: La parte inferior del vehículo también interactúa con el aire. Unos bajos planos y carenados reducen la turbulencia bajo el coche, mejorando la aerodinámica general.
- Neumáticos: El diseño y la anchura de los neumáticos también afectan al flujo de aire alrededor de las ruedas, generando resistencia.
Todos estos elementos se optimizan durante el proceso de diseño para lograr el mejor equilibrio entre aerodinámica, funcionalidad y estética.
¿Cómo se Mide el Coeficiente Cx?
Determinar el coeficiente de arrastre de un vehículo no es una tarea sencilla. Se requiere de técnicas de ensayo y análisis especializadas para medir con precisión cómo interactúa el aire con la carrocería. Los métodos más comunes son:

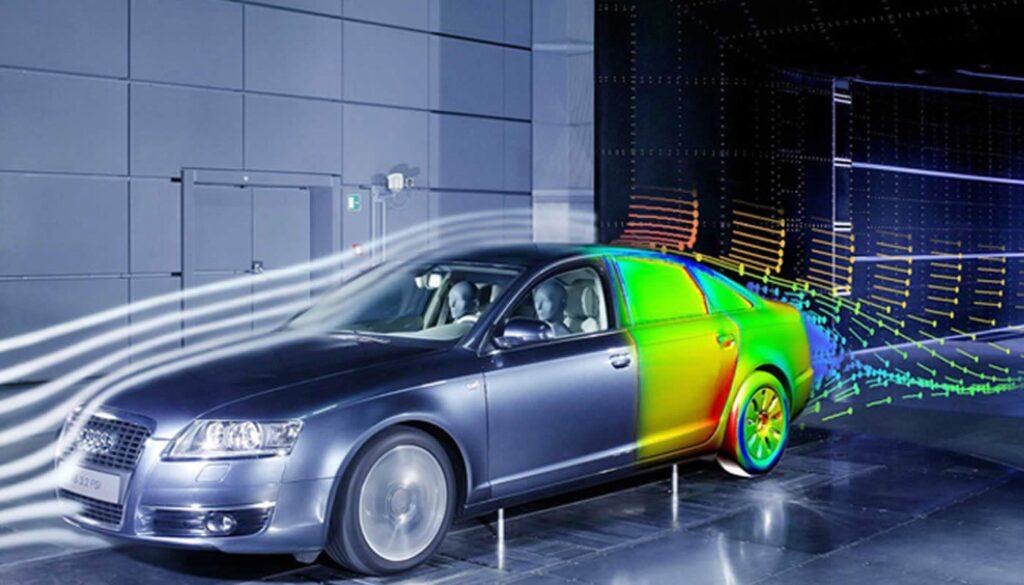

- Túnel de Viento: Es la herramienta por excelencia y la más precisa. El vehículo (o una maqueta a escala) se coloca en una cámara donde se genera un flujo de aire controlado. Sensores y balanzas miden las fuerzas aerodinámicas, incluida la resistencia. Permite simular diferentes velocidades y ángulos de viento para obtener datos completos. Es indispensable en las etapas de diseño y prototipado.
- Simulación Computacional (CFD): La Dinámica de Fluidos Computacional (CFD) utiliza potentes programas informáticos para simular el flujo de aire alrededor de un modelo digital del vehículo. Permite a los ingenieros probar rápidamente diferentes diseños y optimizar formas antes de construir prototipos físicos. Aunque muy útil y rápido, la precisión depende de la complejidad del modelo y la potencia de cálculo.
- Ensayos en Carretera: Aunque menos directos para medir el Cx puro, las pruebas en carretera (analizando la aceleración, la velocidad de crucero, el consumo de combustible en condiciones controladas) permiten validar los datos obtenidos en túnel de viento o CFD y evaluar el rendimiento aerodinámico en situaciones reales.
Combinando estos métodos, los fabricantes pueden obtener un valor preciso del coeficiente de arrastre (Cx) de un vehículo.
Valores Típicos del Coeficiente Cx
Como mencionamos, el valor de referencia de 1 se corresponde teóricamente con una placa plana cuadrada perpendicular al flujo de aire. Los objetos con formas más aerodinámicas tendrán valores significativamente inferiores.
En la práctica, la mayoría de los turismos modernos tienen un coeficiente Cx que se mueve en un rango de entre 0,25 y 0,40. Cuanto menor sea esta cifra, más aerodinámico y, por tanto, potencialmente más eficiente es el vehículo.
| Objeto o Vehículo | Coeficiente Cx Aproximado |
|---|---|
| Placa plana circular | 1,12 |
| Fórmula 1 (con alerones) | ~1,0 - 1,1 |
| Bicicleta con ciclista | ~0,90 |
| Paracaidista (horizontal) | 1,0 |
| Paracaidista (pies por delante) | 0,70 |
| Camión convencional | ~0,60 - 0,70 |
| Hummer H2 | 0,64 |
| Esfera | 0,45 |
| Dodge Ram Pickup | 0,43 |
| Ferrari Testarossa (modelo antiguo) | 0,37 |
| Honda Civic (modelo antiguo) | 0,36 |
| Ford Focus (modelo antiguo) | 0,32 |
| Toyota Camry (modelo antiguo) | 0,28 |
| Turismos modernos (rango típico) | 0,25 - 0,40 |
| Mercedes-Benz EQS | 0,20 |
| Lucid Air | 0,197 |
| Lightyear 0 | 0,175 |
Como se puede observar, hay una gran diferencia entre un camión o un vehículo muy poco aerodinámico como el Hummer H2 y un turismo moderno bien diseñado, especialmente los optimizados para la eficiencia.
El Coeficiente Cx y la Eficiencia Energética
La relación entre el coeficiente Cx y el consumo de energía es directa y se vuelve crítica a medida que aumenta la velocidad. La fuerza de resistencia aerodinámica (FD) se calcula con la fórmula:
FD = 0.5 * ρ * Cx * A * v²
Donde:
- ρ es la densidad del aire
- Cx es el coeficiente de arrastre
- A es el área frontal del vehículo
- v es la velocidad del vehículo
Lo importante a destacar aquí es que la fuerza de arrastre es proporcional al cuadrado de la velocidad (v²). Esto significa que si duplicas la velocidad, la resistencia aerodinámica se cuadriplica. A velocidades bajas, la resistencia aerodinámica es mínima y la mayor parte de la energía del motor se usa para superar la inercia y la fricción de rodadura. Sin embargo, a velocidades de autopista, la resistencia aerodinámica se convierte en la fuerza dominante a vencer.
Para mantener una velocidad constante, el motor debe ejercer una fuerza igual a la resistencia total (aerodinámica + rodadura). La potencia necesaria para vencer la resistencia aerodinámica es proporcional a la fuerza de arrastre multiplicada por la velocidad (Potencia = FD * v). Sustituyendo la fórmula de FD, vemos que la potencia necesaria para vencer el arrastre es proporcional al cubo de la velocidad (v³).
Esto tiene implicaciones enormes: duplicar la velocidad no solo cuadruplica la fuerza de arrastre, sino que ¡requiere ocho veces más potencia para vencerla! Por eso, conducir a altas velocidades dispara el consumo de combustible o agota rápidamente la batería de un coche eléctrico. Reducir el Cx o el área frontal permite disminuir significativamente la potencia necesaria para mantener una velocidad de crucero, lo que se traduce directamente en una mejor eficiencia. Se estima que a velocidades de autopista, más del 50% de la energía consumida por un coche se utiliza para superar la resistencia del aire. Por eso, la velocidad de crucero más eficiente suele estar entre 70 y 80 km/h.
La Importancia Crucial del Cx en Coches Eléctricos
Con la creciente popularidad de los vehículos eléctricos, el coeficiente de arrastre ha cobrado aún más importancia. La autonomía es una de las principales preocupaciones para los compradores de VE, y la resistencia aerodinámica es uno de los factores que más limita esa autonomía a velocidades de carretera.
En un coche eléctrico, cada vatio-hora de energía de la batería es preciado. Reducir la energía necesaria para vencer el arrastre se traduce directamente en más kilómetros de autonomía. Además, los vehículos eléctricos tienen una ventaja inherente: no necesitan grandes parrillas frontales para refrigerar un motor de combustión. Esto permite a los diseñadores crear frentes de vehículo más cerrados y lisos, reduciendo la resistencia.
Gracias a esta libertad de diseño y al enfoque en la eficiencia, muchos de los vehículos eléctricos más recientes se encuentran entre los coches de producción con los coeficientes Cx más bajos de la historia. Esto demuestra el esfuerzo de los fabricantes por maximizar la autonomía a través de la aerodinámica.
| Vehículo Eléctrico | Coeficiente Cx |
|---|---|
| Lightyear 0 | 0,175 |
| Lucid Air | 0,197 |
| Mercedes-Benz EQS | 0,200 |
| Tesla Model S | 0,208 |
| Hyundai Ioniq 6 | 0,210 |
| Porsche Taycan | 0,220 |
| Volkswagen ID.7 | 0,23 |
| Tesla Model 3 | 0,230 |
| Tesla Model Y | 0,230 |
| Škoda Enyaq Coupé | 0,234 |
Estos valores son excepcionalmente bajos y contribuyen significativamente a la eficiencia y autonomía de estos modelos.
El Concepto de Área de Arrastre (CdA)
Como mencionamos anteriormente, el Cx por sí solo no cuenta toda la historia de la resistencia aerodinámica total. Para obtener la fuerza de arrastre real, necesitamos multiplicar el Cx por el área frontal del vehículo (A). El producto de estos dos valores, Cx * A (o CdA), se conoce como área de arrastre.
El área de arrastre es una métrica más completa para comparar la eficiencia aerodinámica total de diferentes vehículos, ya que combina la 'forma' (Cx) con el 'tamaño' (A). La fuerza de arrastre es directamente proporcional al área de arrastre:
FD = 0.5 * ρ * (Cx * A) * v²
Comparar el área de arrastre (CdA) entre vehículos nos da una idea más clara de cuánta fuerza aerodinámica deben superar a una velocidad dada. Un coche pequeño y muy aerodinámico puede tener un CdA menor que un coche grande con un Cx similar, y por tanto, experimentará menos resistencia total.
Por ejemplo, un turismo de tamaño medio típico puede tener un área de arrastre de alrededor de 0.74 m². El eficiente Honda Insight de 1999 tenía un CdA de solo 0.47 m², mientras que el voluminoso Hummer H2 de 2003 llegaba a 2.46 m². La diferencia en la resistencia aerodinámica total entre estos vehículos es enorme.
Aerodinámica y Otros Aspectos del Vehículo
La búsqueda de un Cx bajo no es el único objetivo del diseño exterior de un coche. La aerodinámica también influye en otros aspectos importantes:
- Estabilidad: Un buen diseño aerodinámico no solo reduce la resistencia, sino que también gestiona el flujo de aire para evitar fuerzas no deseadas, como la sustentación (lift) que podría hacer que el coche pierda adherencia a altas velocidades. Elementos como alerones y difusores pueden generar carga aerodinámica, 'pegando' el coche al suelo y mejorando la estabilidad y el agarre.
- Ruido del Viento: Un flujo de aire suave alrededor de la carrocería reduce el ruido aerodinámico dentro del habitáculo, mejorando el confort, especialmente a velocidades de autopista.
- Refrigeración y Ventilación: El diseño aerodinámico debe permitir la entrada de aire necesaria para refrigerar el motor, los frenos o las baterías (en el caso de los eléctricos), así como para la ventilación del habitáculo, sin generar una resistencia excesiva.
- Estética: Las formas dictadas por la aerodinámica a menudo coinciden con lo que percibimos como vehículos elegantes y deportivos, aunque a veces hay compromisos entre la forma óptima aerodinámicamente y las tendencias de diseño o la funcionalidad (como la altura del techo o la forma del maletero).
Más Allá de los Coches
El concepto de coeficiente de arrastre y la búsqueda de la eficiencia aerodinámica no se limitan a los automóviles. Es fundamental en el diseño de aeronaves, trenes de alta velocidad, e incluso en el equipamiento deportivo (cascos de ciclismo, trajes de natación, diseño de pelotas). La física detrás de la resistencia del aire afecta a todo lo que se mueve a través de él, desde una gota de lluvia hasta un rascacielos en un día ventoso.
Incluso en la naturaleza, la evolución ha favorecido las formas aerodinámicas en animales que se mueven rápido en fluidos, como peces, delfines, aves y la forma hidrodinámica de los espermatozoides. Un ejemplo clásico de la física del arrastre es la velocidad terminal de un objeto cayendo: la fuerza de gravedad se contrarresta con la fuerza de arrastre, que aumenta con la velocidad, hasta que ambas se igualan y el objeto deja de acelerar. La velocidad terminal depende directamente del Cx y el área frontal del objeto.
Preguntas Frecuentes sobre el Coeficiente Cx
¿Cuál es un buen coeficiente de arrastre para un coche?
Generalmente, un coeficiente Cx por debajo de 0,30 se considera bueno para un turismo moderno, indicando un diseño bastante aerodinámico. Los coches más eficientes y los eléctricos de última generación suelen tener valores por debajo de 0,25, e incluso por debajo de 0,20 en los modelos más optimizados.
¿Es el coeficiente Cx lo único que importa para la resistencia aerodinámica total?
No. Aunque el Cx mide la eficiencia de la forma, la resistencia aerodinámica total también depende del área frontal del vehículo. La métrica más completa es el área de arrastre (Cx * A).
¿Por qué el coeficiente Cx es tan importante en los coches eléctricos?
En los vehículos eléctricos, la autonomía es una preocupación clave. Reducir la resistencia aerodinámica (y por tanto el consumo de energía) es fundamental para maximizar los kilómetros que pueden recorrer con una sola carga, especialmente a velocidades de autopista.
¿Cómo afecta la velocidad al arrastre aerodinámico?
La fuerza de arrastre aerodinámico aumenta con el cuadrado de la velocidad (v²). Esto significa que a medida que la velocidad se duplica, la fuerza de arrastre se cuadruplica. La potencia necesaria para vencer este arrastre aumenta con el cubo de la velocidad (v³).
¿Puedo mejorar el coeficiente Cx de mi coche?
Modificar significativamente el Cx de un coche de producción es difícil y costoso, ya que implica rediseñar la carrocería. Sin embargo, elementos como las bacas, los cofres de techo o incluso conducir con las ventanillas bajadas aumentan el arrastre. Retirar accesorios innecesarios y mantener los neumáticos con la presión adecuada puede ayudar a mantener la eficiencia para la que el coche fue diseñado.
Conclusión
El coeficiente de arrastre (Cx) es mucho más que un simple número técnico; es un indicador clave de la eficiencia aerodinámica de un vehículo y tiene un impacto directo y significativo en su consumo de combustible o energía, especialmente a velocidades de carretera. Junto con el área frontal, que forma el área de arrastre (CdA), determina cuánta fuerza debe ejercer el motor para mover el coche a través del aire.
En una era donde la eficiencia y la autonomía son cada vez más importantes, particularmente con el auge de los vehículos eléctricos, el diseño aerodinámico y la reducción del Cx seguirán siendo áreas prioritarias para los fabricantes de automóviles. Entender este concepto nos ayuda a apreciar la ingeniería detrás de los coches modernos y a tomar decisiones más conscientes sobre la conducción y la compra de vehículos.
