El mundo de la automatización y el control industrial está repleto de componentes ingeniosos que permiten a las máquinas interactuar con su entorno. Entre ellos, los sensores de proximidad juegan un papel fundamental. Estos dispositivos son capaces de detectar la presencia de un objeto cercano sin necesidad de contacto físico directo, lo que los hace indispensables en una amplia variedad de aplicaciones, desde líneas de producción hasta sistemas de seguridad y robótica. Pero, ¿cómo logran esta detección sin tocar nada? La respuesta reside en el uso de diversos principios físicos.
https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

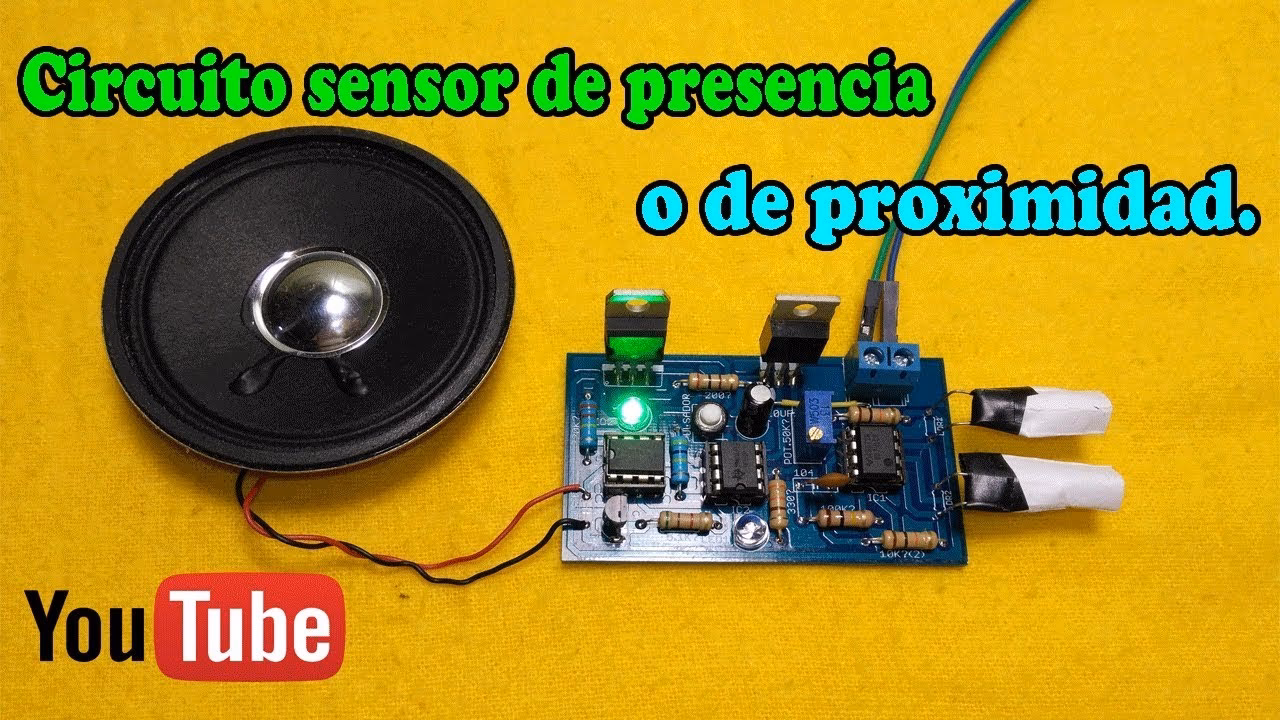

La base de un circuito detector de proximidad es transformar la detección de un objeto en una señal eléctrica que pueda ser interpretada por otro sistema, como un controlador lógico programable (PLC) o un relé. Dependiendo del tipo de sensor, esta transformación se logra mediante la interacción con campos magnéticos, campos eléctricos, ondas sonoras, luz o incluso mediante el contacto físico en casos específicos.
Principios de Detección en Sensores de Proximidad
Aunque todos tienen el objetivo común de detectar la presencia, los sensores de proximidad emplean diferentes tecnologías. Conocer estas tecnologías es clave para seleccionar el sensor adecuado para una aplicación particular, ya que cada una tiene sus fortalezas y limitaciones en cuanto a los materiales que puede detectar, el alcance y el entorno de operación.
Sensores Capacitivos
Los sensores capacitivos son versátiles porque no se limitan a detectar objetos metálicos. Su funcionamiento se basa en la variación de la capacitancia. Estos sensores generan un campo eléctrico en su cara activa. Cuando un objeto se acerca a este campo, especialmente si tiene una constante dieléctrica diferente a la del aire (que es casi todos los materiales), altera la capacitancia del sensor.
Internamente, un sensor capacitivo suele contener un oscilador LC. La aproximación de un objeto y el consiguiente cambio de capacitancia incrementan la amplificación, haciendo que el oscilador entre en oscilación o cambie su frecuencia. Un circuito sensor detecta este cambio y activa la salida. La sensibilidad, y por lo tanto la distancia de actuación, a menudo puede ajustarse mediante un potenciómetro interno.
La capacidad de detectar materiales no metálicos como papel, plástico, madera, líquidos o polvos los hace muy útiles en industrias como la alimentaria, la farmacéutica o la del embalaje. Un objeto conductor que se acerca actúa como una placa de condensador, causando un cambio significativo en la capacitancia. Un objeto no conductor, aunque con un cambio menor en la constante dieléctrica, también provoca un cambio detectable, aunque la distancia de detección suele ser menor para estos materiales.
Sensores Inductivos
A diferencia de los capacitivos, los sensores inductivos están diseñados específicamente para detectar objetos metálicos, en particular los férricos (que contienen hierro). Su principio de funcionamiento se basa en la generación de un campo magnético de alta frecuencia mediante una bobina con núcleo de ferrita dentro del sensor. Este campo se extiende fuera de la cara de detección.
Cuando un objeto metálico entra en este campo magnético, se inducen en él corrientes parásitas (corrientes de Foucault) y pérdidas por histéresis. Estas pérdidas de energía en el objeto metálico a su vez afectan al campo magnético generado por el sensor, provocando una disminución en la amplitud de las oscilaciones del oscilador interno del sensor.
Un circuito de detección evalúa esta disminución de amplitud. Cuando la amplitud cae por debajo de un cierto umbral (nivel de disparo), el circuito de salida conmuta su estado, indicando la presencia del objeto metálico. Al igual que los capacitivos, operan sin contacto físico directo con el objeto a detectar.
Sensores Fotoeléctricos
Los sensores fotoeléctricos utilizan la luz, generalmente en el espectro infrarrojo, para detectar objetos. Consisten básicamente en un emisor de luz (a menudo un LED infrarrojo) y un receptor de luz (normalmente un fotodiodo o fototransistor). La detección se produce cuando un objeto interrumpe o refleja el haz de luz.
Existen varios tipos principales:
- Por Barrera de Luz: El emisor y el receptor están en unidades separadas, enfrentadas. La detección ocurre cuando un objeto interrumpe el haz de luz entre ellos. Ofrecen el mayor alcance.
- Por Reflexión sobre Espejo (Réflex): El emisor y el receptor están en la misma unidad. Un espejo reflector especial se coloca enfrente. El sensor emite luz que se refleja en el espejo y regresa al receptor. La detección ocurre cuando un objeto interrumpe el haz entre el sensor y el espejo.
- Por Reflexión sobre Objeto (Difuso): El emisor y el receptor están en la misma unidad. La detección ocurre cuando el objeto a detectar refleja la luz emitida por el sensor de vuelta al receptor. El alcance depende de la reflectividad del objeto.
La señal recibida es amplificada y acondicionada para generar una señal de salida. En aplicaciones complejas, la señal emitida puede codificarse para distinguir entre diferentes sensores en un mismo entorno.
Sensores Ultrasónicos
Los sensores ultrasónicos operan emitiendo pulsos de sonido de alta frecuencia (ultrasonido), inaudibles para el oído humano. Funcionan midiendo el tiempo que tarda el pulso emitido en rebotar en un objeto (eco) y regresar al sensor.
El sensor contiene un transductor que emite y recibe las ondas ultrasónicas. Al emitir un pulso, el sensor inicia un temporizador. Cuando el eco es detectado, el temporizador se detiene. Conociendo la velocidad del sonido en el medio (normalmente aire) y el tiempo de viaje del pulso (ida y vuelta), el sensor calcula la distancia al objeto (Distancia = (Velocidad del Sonido * Tiempo) / 2).
Estos sensores son excelentes para detectar una amplia gama de materiales (sólidos, líquidos, polvos) siempre que sean capaces de reflejar el sonido. Su principal ventaja es que el color, la transparencia o el acabado de la superficie del objeto no suelen afectar significativamente la detección o el alcance, a diferencia de los fotoeléctricos. Tienen alcances considerables (hasta 8 metros) y son ideales para detectar objetos frágiles sin tocarlos. Sin embargo, presentan "zonas ciegas" (una distancia mínima cercana al sensor donde no pueden detectar de forma fiable) y pueden ser susceptibles a falsas alarmas por ruido o cambios en la temperatura del aire.
Sensores Magnéticos
Los sensores magnéticos están diseñados para detectar la presencia de objetos magnéticos, típicamente imanes permanentes. Su funcionamiento se basa en la detección de un campo magnético o un cambio significativo en uno existente.
Estos sensores pueden utilizar diversos principios, como el efecto Hall, reed switches (interruptores de láminas) o magnetorresistencias. La principal ventaja de los sensores magnéticos es su capacidad para detectar a través de materiales no magnéticos. Esto permite, por ejemplo, detectar la posición de un imán dentro de un contenedor no metálico o a través de una pared delgada.
Además, el campo magnético puede ser guiado o concentrado utilizando materiales conductores magnéticos (como el hierro) para extender el alcance de detección o llevar la señal desde un área de difícil acceso o alta temperatura hasta donde se encuentra el sensor.
Interruptores de Posición (Finales de Carrera)
Aunque a menudo se agrupan con los sensores de proximidad, los interruptores de posición, también conocidos como finales de carrera o limit switches, se diferencian fundamentalmente en que requieren contacto físico para ser accionados. Son dispositivos robustos y confiables que se colocan al final del recorrido de un elemento móvil.
Cuando el elemento móvil (como un carro en una cinta transportadora o una puerta de ascensor) alcanza el final de su trayectoria, contacta y acciona un mecanismo en el final de carrera (una palanca, un pulsador). Este mecanismo, a su vez, conmuta uno o más contactos eléctricos internos, que pueden ser normalmente abiertos (NA), normalmente cerrados (NC) o conmutados.
Están compuestos por un cuerpo que contiene los contactos eléctricos y una cabeza (o actuador) que interactúa con el objeto en movimiento. Se utilizan ampliamente en maquinaria con movimiento rectilíneo o trayectorias fijas, como ascensores, montacargas, máquinas herramienta, etc., para señalar el fin de un movimiento o una posición específica.
Conexión de Sensores de Proximidad: El Caso de los Sensores de 3 Hilos
Una pregunta común al trabajar con sensores de proximidad es cómo conectarlos eléctricamente. Muchos sensores modernos, independientemente de la tecnología (inductivos, capacitivos, fotoeléctricos), utilizan una configuración de 3 hilos para su conexión en sistemas de corriente continua (DC).
Un sensor de 3 hilos cuenta con tres conductores:
- Dos hilos de alimentación: Estos hilos suministran la energía necesaria para que el sensor funcione.
- Un hilo de carga: Este hilo es la salida del sensor y se conecta al dispositivo que el sensor controlará o informará, conocido como la carga.
Los hilos de alimentación se conectan a una fuente de poder DC. La codificación de colores típica para estos hilos es:
- Hilo Marrón: Se conecta al terminal positivo (+) de la fuente de poder (+VDC).
- Hilo Azul: Se conecta al terminal común o negativo (-) de la fuente de poder.
El tercer hilo, el hilo de salida o carga, es típicamente de color negro. Este hilo se conecta al dispositivo que se activará o desactivará cuando el sensor detecte un objeto. Ejemplos comunes de cargas incluyen entradas digitales de un PLC, la bobina de un relé, o una luz indicadora o alarma de máquina. Es crucial asegurarse de que la corriente que la carga requiere no exceda la capacidad de corriente de salida del sensor, que en sensores DC de 3 hilos suele estar entre 100 mA y 200 mA.
Los sensores de 3 hilos DC pueden tener dos tipos de configuración de salida, que determinan cómo fluye la corriente a través de la carga:
- Salida PNP (Sourcing): Cuando el sensor detecta un objeto, el hilo de salida (negro) se conecta internamente al terminal positivo (+) de la fuente de poder (a través de un transistor PNP). La corriente "sale" del sensor y fluye a través de la carga hacia el común (-).
- Salida NPN (Sinking): Cuando el sensor detecta un objeto, el hilo de salida (negro) se conecta internamente al terminal común (-) de la fuente de poder (a través de un transistor NPN). La corriente "entra" al sensor, fluyendo desde el positivo (+) de la fuente, a través de la carga, hacia el hilo de salida del sensor y luego al común (-).
La elección entre PNP y NPN depende del diseño del sistema de control y de las entradas del dispositivo al que se conectará el sensor (por ejemplo, las entradas de un PLC pueden estar configuradas para recibir señales sourcing o sinking). Es fundamental seleccionar el tipo de salida correcto para la aplicación.
Comparativa de Tipos de Sensores de Proximidad
Para facilitar la comprensión de las diferencias entre los principales tipos de sensores de proximidad (y el final de carrera), presentamos una tabla comparativa:
| Tipo de Sensor | Principio de Detección | Objetivo Principal | ¿Requiere Contacto? | Alcance Típico | Ejemplos de Aplicación |
|---|---|---|---|---|---|
| Interruptor de Posición (Final de Carrera) | Contacto Físico | Posición/Fin de recorrido de elementos móviles | Sí | Muy Corto (punto de contacto) | Detección de puerta abierta/cerrada, final de carrera en máquinas, contadores mecánicos. |
| Capacitivo | Variación de Capacitancia (Campo Eléctrico) | Metales y No Metales (líquidos, polvos, plásticos, madera, papel) | No | Corto (pocos cm) | Detección de nivel en depósitos, detección de objetos no metálicos en embalaje, control de presencia de papel. |
| Inductivo | Variación de Inductancia (Campo Magnético) | Metales (especialmente férricos) | No | Corto (pocos cm) | Detección de piezas metálicas en líneas de producción, detección de posición de partes metálicas en maquinaria, detección de velocidad (con engranajes metálicos). |
| Fotoeléctrico | Interrupción/Reflexión de Luz (Infrarroja) | Cualquier material opaco o reflectante | No | Variable (desde cm hasta varias decenas de metros, según tipo) | Detección de objetos en cintas transportadoras, conteo de productos, control de acceso, detección de presencia en puertas automáticas. |
| Ultrasónico | Tiempo de Vuelo de Onda Sonora (Eco) | Cualquier material que refleje sonido (sólidos, líquidos, polvos, independientemente de color/transparencia) | No | Medio a Largo (hasta 8 metros o más) | Detección de nivel sin contacto, medición de distancia, detección de objetos transparentes o de colores variados, detección de personas. |
| Magnético | Detección de Campo Magnético | Objetos magnéticos (imanes) | No | Variable (puede detectar a través de materiales no magnéticos) | Detección de posición de cilindros neumáticos (con pistón magnético), detección de apertura de puertas/ventanas, contadores de revoluciones (con imán). |
Preguntas Frecuentes sobre Sensores de Proximidad
A continuación, respondemos algunas de las preguntas más comunes sobre estos dispositivos:
¿Qué es un sensor de proximidad?
Es un dispositivo electrónico que detecta la presencia de objetos cercanos sin necesidad de contacto físico. Utiliza diversos principios físicos como campos eléctricos, magnéticos, luz, sonido o contacto físico para generar una señal de salida.
¿Cuántos tipos de sensores de proximidad existen?
Existen varios tipos principales, basados en diferentes principios: capacitivos, inductivos, fotoeléctricos, ultrasónicos, magnéticos y, aunque requiere contacto, los interruptores de posición (finales de carrera) a menudo se consideran en esta categoría funcional.
¿Cómo funciona un sensor capacitivo?
Genera un campo eléctrico. Detecta objetos (metálicos y no metálicos) al medir el cambio en la capacitancia causado por la presencia del objeto en este campo. Un oscilador interno detecta este cambio y activa la salida.
¿Cómo funciona un sensor inductivo?
Genera un campo magnético. Detecta objetos metálicos (especialmente férricos) al identificar las pérdidas de energía (corrientes parásitas) que se inducen en el objeto cuando este entra en el campo, lo que reduce la amplitud del oscilador interno del sensor.
¿Cuál es la diferencia principal entre un sensor capacitivo e inductivo?
La principal diferencia radica en el tipo de objeto que detectan y el principio físico usado. Los inductivos detectan principalmente metales (usando campos magnéticos), mientras que los capacitivos detectan metales y no metales (usando campos eléctricos y cambios de capacitancia).
¿Cómo funciona un sensor fotoeléctrico?
Utiliza un emisor y un receptor de luz (generalmente infrarroja). Detecta objetos cuando estos interrumpen (barrera, réflex) o reflejan (difuso) el haz de luz entre el emisor y el receptor.
¿Cómo funciona un sensor ultrasónico?
Emite pulsos de sonido de alta frecuencia. Mide el tiempo que tarda el eco en regresar después de rebotar en un objeto. La distancia al objeto se calcula basándose en este tiempo y la velocidad del sonido.
¿Cómo funciona un sensor magnético?
Detecta la presencia de objetos magnéticos (imanes) al percibir su campo magnético. Pueden usar principios como el efecto Hall o reed switches.
¿Qué es un final de carrera?
Es un interruptor que se acciona por contacto físico al final del recorrido de un elemento móvil. Envía una señal eléctrica cuando es accionado.
¿Para qué sirven los 3 cables de un sensor de proximidad DC?
En un sensor de 3 hilos DC, dos cables son para la alimentación eléctrica del sensor (+VDC y Común/-) y el tercer cable es el de salida (carga), que se conecta al dispositivo que el sensor controlará.
¿Cuáles son los colores típicos de los cables en un sensor de 3 hilos?
La codificación de colores estándar es: Marrón (+VDC), Azul (Común/-) y Negro (Salida/Carga).
¿Qué es la carga en un sensor de 3 hilos?
La carga es el dispositivo o circuito que es activado o controlado por la señal de salida del sensor. Puede ser una entrada de PLC, la bobina de un relé, una luz, etc.
¿Qué significan PNP y NPN en sensores de 3 hilos?
Son tipos de configuración de la salida del sensor. PNP (sourcing) significa que la salida provee corriente (conecta la carga al positivo cuando detecta). NPN (sinking) significa que la salida sume corriente (conecta la carga al común/negativo cuando detecta).
En conclusión, los sensores de proximidad son componentes esenciales en la automatización, ofreciendo diversas formas de detectar objetos sin contacto físico, cada una adaptada a diferentes materiales, distancias y entornos. La correcta comprensión de su funcionamiento y tipos, así como su adecuada conexión (como en el caso común de los sensores de 3 hilos), es fundamental para diseñar y mantener sistemas de control eficientes y fiables.
