Circuitos Eléctricos en tu Auto: Serie y Paralelo

El sistema eléctrico de un automóvil es una red compleja y fascinante que permite que todo funcione, desde el motor de arranque hasta las luces más pequeñas del tablero. Comprender cómo se conectan los componentes eléctricos es fundamental para entender el comportamiento de tu vehículo y, si te animas, incluso para diagnosticar problemas básicos. En el corazón de esta red se encuentran los diferentes tipos de circuitos eléctricos: serie, paralelo y la combinación de ambos, conocida como serie-paralelo.

https://www.youtube.com/watch?v=ygUWI2VsZXRyaWNpZGFkYXV0b21vdHJpeg%3D%3D

Cada configuración tiene sus propias reglas sobre cómo fluye la corriente y cómo se distribuye el voltaje, y los ingenieros automotrices las utilizan estratégicamente para garantizar que cada componente reciba la energía adecuada para funcionar correctamente.

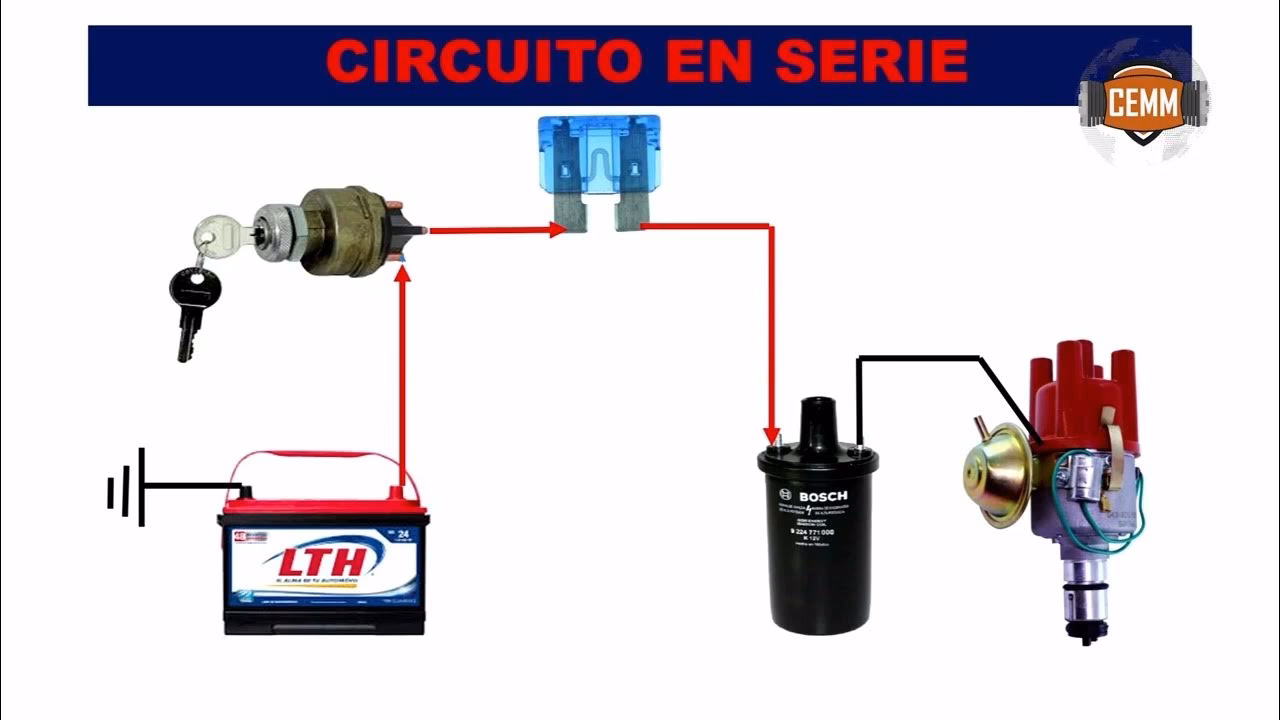

¿Qué es un Circuito en Serie Automotriz?

Imagina una fila de personas pasando un objeto de una a otra. Eso es, en esencia, un circuito en serie. En una configuración en serie, los componentes eléctricos están conectados uno tras otro, formando un único camino para que la corriente eléctrica fluya. La salida de un dispositivo se conecta directamente a la entrada del siguiente, y así sucesivamente hasta regresar a la fuente de energía.

Un símil hidráulico muy útil es pensar en dos depósitos de agua conectados por una tubería donde la salida del primero alimenta la entrada del segundo. El agua debe pasar por ambos depósitos en orden. En electricidad, esto significa que la corriente que atraviesa cada componente en un circuito en serie es exactamente la misma en todos los puntos.

Sin embargo, el voltaje se comporta de manera diferente. A medida que la corriente pasa por cada componente (que ofrece una resistencia al flujo), parte del voltaje se 'cae' o se consume. La suma de las caídas de voltaje a través de cada componente es igual al voltaje total de la fuente de energía (como la batería del auto). Esto se describe con la fórmula V_T = V₁ + V₂ + ... + V_n.

La resistencia total de un circuito en serie es simplemente la suma de las resistencias individuales de cada componente: R_T = R₁ + R₂ + ... + R_n. Esto tiene una implicación importante: si añades más componentes en serie, la resistencia total aumenta y la corriente total disminuye (si el voltaje de la fuente es constante).

Un ejemplo clásico de componentes conectados en serie en un automóvil, aunque quizás menos obvio en el uso diario, es la forma en que las celdas individuales dentro de la batería de 12V están conectadas. Cada celda genera aproximadamente 2.1 voltios, y se conectan varias en serie para alcanzar el voltaje total deseado de 12.6 voltios (o más cuando está cargada).

Los interruptores también pueden conectarse en serie para controlar un circuito. Si tienes varios interruptores en serie controlando una luz, todos y cada uno de ellos deben estar cerrados (en posición 'ON') para que la luz se encienda. Si uno solo está abierto, el circuito se interrumpe y no fluye corriente.

Una desventaja significativa de los circuitos en serie, especialmente con cargas como bombillas, es que si uno de los componentes falla o se abre (como un filamento roto en una bombilla), todo el circuito se interrumpe y ningún componente recibirá corriente. Es como si una persona en la fila del símil dejara caer el objeto: la cadena se rompe y nadie más recibe nada.

¿Qué es un Circuito en Paralelo Automotriz?

A diferencia de la conexión en serie, en un circuito en paralelo, los componentes se conectan a través de los mismos dos puntos del circuito. Esto crea múltiples caminos o ramas para que la corriente eléctrica fluya.

Volviendo al símil hidráulico, sería como tener un río que se divide en varios arroyos más pequeños que luego vuelven a unirse. El agua se distribuye entre los arroyos. En un circuito en paralelo, el voltaje a través de cada componente es el mismo e igual al voltaje de la fuente de energía. V_T = V₁ = V₂ = ... = V_n.

La corriente, sin embargo, se divide entre las diferentes ramas. La corriente total que sale de la fuente se reparte entre los componentes según su resistencia. Si una rama tiene baja resistencia, recibirá más corriente que una rama con alta resistencia. La corriente total es la suma de las corrientes que fluyen por cada rama individual: I_T = I₁ + I₂ + ... + I_n.

La resistencia total de un circuito en paralelo se calcula de manera diferente a la de un circuito en serie, utilizando la suma de las inversas de las resistencias individuales: 1/R_T = 1/R₁ + 1/R₂ + ... + 1/R_n. Curiosamente, la resistencia total de un circuito en paralelo siempre es menor que la resistencia del componente individual más pequeño.

Los circuitos en paralelo son extremadamente comunes en los automóviles porque permiten que múltiples componentes funcionen de manera independiente. Por ejemplo, los faros delanteros, las luces traseras, la radio y las luces interiores generalmente están cableados en paralelo. Si una de las bombillas de los faros se quema (se abre el circuito en esa rama), las otras luces (en otras ramas paralelas) seguirán funcionando sin afectarse.

Esta independencia es una gran ventaja en los sistemas automotrices, donde la falla de un componente no debe inutilizar todo el sistema.

La Combinación Perfecta: Circuitos Serie-Paralelo

Si bien los circuitos puramente en serie o puramente en paralelo existen, la mayoría de los sistemas eléctricos complejos en un automóvil son, de hecho, una combinación de ambos: circuitos serie-paralelo (también llamados mixtos).

Estos circuitos contienen secciones donde los componentes están conectados en serie y otras secciones donde están conectados en paralelo. Esto permite a los diseñadores automotrices aprovechar las ventajas de ambas configuraciones y superar sus limitaciones individuales.

Un ejemplo clásico y muy representativo de un circuito serie-paralelo en un vehículo son las luces de iluminación del panel de instrumentos.

Las Luces del Tablero: Un Caso de Estudio

Consideremos las luces que iluminan los diales y medidores en el tablero de tu coche. Generalmente, hay varias bombillas pequeñas encargadas de esta iluminación. No están todas en serie (porque si una se fundiera, ninguna funcionaría), ni están siempre en un paralelo simple y directo desde la fuente.

Típicamente, estas luces se organizan de la siguiente manera: las múltiples bombillas (o grupos de bombillas) que iluminan diferentes partes del tablero (velocímetro, tacómetro, indicadores, etc.) están conectadas en paralelo entre sí. Esto asegura que si una bombilla se quema, las otras sigan iluminando sus respectivas áreas.

Sin embargo, a menudo hay un control de atenuación (dimmer) que permite al conductor ajustar el brillo de estas luces. Este potenciómetro o interruptor de atenuación se conecta en serie con *todas* las ramas paralelas de las bombillas del tablero. Al ajustar el dimmer, se cambia la resistencia total en serie del circuito principal que alimenta el grupo de luces. Un aumento en esta resistencia en serie reduce la corriente total que llega a las ramas paralelas, disminuyendo así el brillo de todas las bombillas por igual.

Por lo tanto, tenemos las bombillas individuales en paralelo (para independencia) y el control de atenuación en serie con ese grupo paralelo (para controlar el brillo de todas simultáneamente). Esta combinación de conexiones en serie y paralelo crea un circuito serie-paralelo eficiente y funcional para la iluminación del tablero.

¿Por Qué Usar Circuitos Mixtos en Automóviles?

Los circuitos serie-paralelo ofrecen flexibilidad y permiten diseños eléctricos más sofisticados. Permiten controlar el voltaje o la corriente en ciertas partes del circuito mientras se mantiene la independencia en otras. Por ejemplo:

• Control de brillo (como en el ejemplo del tablero).
• Distribución de energía a subsistemas (un fusible o interruptor en serie alimentando varias cargas en paralelo).
• Adaptación a diferentes voltajes o corrientes requeridas por distintos componentes.
• Diseño de sistemas de seguridad (por ejemplo, múltiples interruptores en serie para activar algo, o luces de advertencia en paralelo para que una falla no oculte otras).

Comparativa Rápida: Serie vs. Paralelo

Implicaciones en el Diagnóstico y Mantenimiento

Entender si un circuito es en serie, paralelo o mixto es crucial para diagnosticar fallas eléctricas en un automóvil. Si una luz no funciona:

• En un circuito puramente en serie, si un componente falla (se abre), todo deja de funcionar. Medir el voltaje puede ayudar a identificar dónde se 'pierde' la caída de voltaje.
• En un circuito en paralelo, si una rama falla (por ejemplo, una bombilla fundida), solo esa rama se ve afectada. Las otras siguen funcionando. Si todo el grupo de componentes en paralelo falla, el problema podría estar en la fuente de energía, el fusible o un interruptor o cableado en serie que alimenta a todo el grupo paralelo.
• En un circuito serie-paralelo, como el del tablero con dimmer, si el dimmer (en serie) falla o se desconecta, todas las luces del tablero (en paralelo) dejarán de funcionar. Si solo una bombilla individual del tablero falla, solo esa bombilla se apagará, mientras las otras siguen funcionando (alimentadas por las ramas paralelas intactas).

Utilizar un multímetro para medir voltaje, corriente y resistencia en diferentes puntos del circuito te dirá cómo se está comportando la electricidad y puede guiarte hacia la ubicación del problema. Por ejemplo, si mides voltaje a través de un componente que debería estar encendido en un circuito en serie y no hay caída de voltaje (el voltaje antes y después del componente es el mismo), el componente probablemente esté abierto (roto).

Otros Ejemplos Comunes en Automóviles

• Faros Delanteros: Generalmente conectados en paralelo (uno puede fundirse y el otro funciona).
• Luces Traseras/Freno/Direccionales: A menudo cableadas en paralelo dentro de cada grupo de luces para que la falla de una bombilla no afecte a las demás funciones esenciales (como las luces de freno).
• Sistema de Carga: El alternador carga la batería (paralelo a la carga), y varios componentes (regulador, cableado) están en serie o paralelo dentro del sistema.
• Ventanas Eléctricas: El motor de cada ventana está generalmente en paralelo con los otros, pero cada uno es controlado por un interruptor que puede tener conexiones internas serie-paralelo.

Preguntas Frecuentes

¿Qué pasa si un componente en un circuito en serie tiene mucha resistencia?

Si un componente en serie tiene una resistencia inusualmente alta (pero no está completamente abierto), limitará el flujo de corriente en todo el circuito, haciendo que todos los componentes operen con menos eficiencia o no funcionen en absoluto si la resistencia es demasiado alta.

¿Puede un cortocircuito en una rama paralela afectar a todo el circuito?

Sí. Un cortocircuito (una conexión de muy baja resistencia donde no debería haberla) en una rama paralela causa que una corriente excesiva fluya por esa rama. Esto aumenta drásticamente la corriente total que sale de la fuente. Si la corriente es lo suficientemente alta, puede fundir un fusible o disparar un disyuntor que protege todo el circuito paralelo (y a veces partes del circuito en serie que lo alimentan), interrumpiendo el flujo de corriente a todas las ramas.

¿Cómo sé si un circuito en mi auto es serie o paralelo?

Generalmente, puedes seguir el camino del cableado. Si la corriente tiene un solo camino para ir de un componente a otro sucesivamente, es serie. Si el cableado se divide, enviando corriente por múltiples caminos que luego se unen, es paralelo. La mayoría de los diagramas de cableado automotriz representan claramente estas configuraciones.

¿Son los fusibles y relés componentes en serie o paralelo?

Los fusibles y disyuntores siempre se colocan en serie con el circuito o la rama que protegen. Toda la corriente destinada a esa parte del circuito debe pasar a través del fusible o disyuntor. Los relés contienen una bobina de control (generalmente en paralelo con un interruptor de control) y contactos de potencia que actúan como un interruptor de alta corriente, a menudo colocados en serie con la carga que controlan.

Conclusión

Los circuitos eléctricos en serie, paralelo y sus combinaciones serie-paralelo son los bloques de construcción fundamentales del sistema eléctrico de tu automóvil. Comprender cómo funcionan y cómo se interconectan los componentes te da una perspectiva valiosa sobre la tecnología que impulsa tu vehículo. Desde las luces del tablero hasta los sistemas de gestión del motor, estos principios eléctricos están en juego, asegurando que cada viaje sea seguro y funcional. La próxima vez que veas que una luz del tablero no funciona o un fusible se quema, tendrás una mejor idea de lo que podría estar sucediendo dentro de la compleja pero lógica red eléctrica de tu coche.
