Los 3 Circuitos Eléctricos Clave del Auto

El sistema eléctrico de un automóvil moderno es una red intrincada y fascinante, comparable al sistema nervioso de un ser vivo. No se trata solo de encender las luces o arrancar el motor; es una compleja orquestación de componentes que se comunican y reciben energía constantemente para garantizar el funcionamiento óptimo y seguro del vehículo. Para comprender esta complejidad, es fundamental conocer los elementos básicos que la componen. En esencia, toda la actividad eléctrica en un coche se basa en circuitos. Y aunque hay innumerables circuitos específicos para cada función (desde el elevalunas hasta el sistema de inyección), todos ellos se construyen a partir de tres tipos fundamentales de circuitos eléctricos. Conocer estos tipos no solo te ayudará a entender cómo funciona tu coche, sino que también es el primer paso para diagnosticar y resolver problemas comunes.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

¿Qué es un Circuito Eléctrico en un Automóvil?

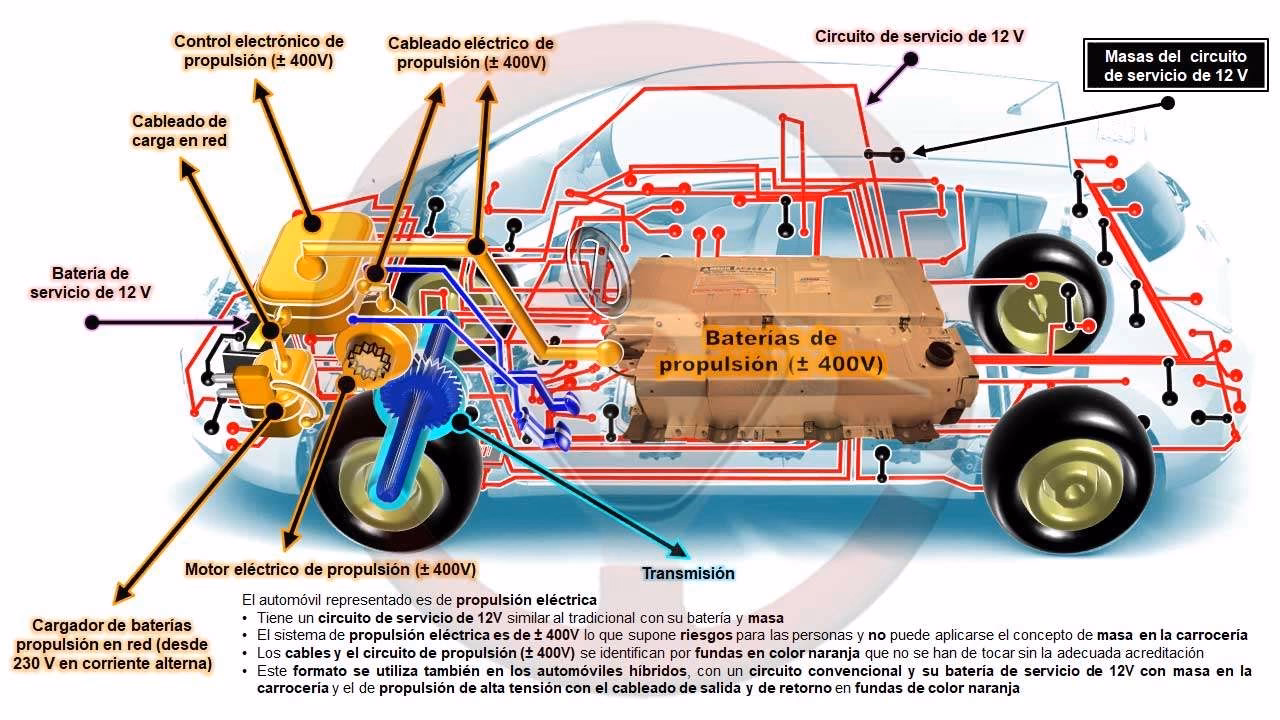

En su forma más simple, un circuito eléctrico es un camino cerrado a través del cual la corriente eléctrica puede fluir. En un automóvil, la fuente de energía principal es la batería, que almacena energía química y la convierte en energía eléctrica. El alternador, impulsado por el motor, recarga la batería y suministra energía a los sistemas eléctricos cuando el motor está en marcha. Para que cualquier componente eléctrico (como una bombilla, un motor o un módulo de control) funcione, necesita estar conectado a esta fuente de energía a través de un camino completo, permitiendo que los electrones fluyan desde el polo positivo de la fuente, a través del componente, y regresen al polo negativo.

Los circuitos automotrices están diseñados para ser seguros y eficientes. Incluyen dispositivos de protección como fusibles y relés, y utilizan una red de cables y conectores para dirigir la corriente donde se necesita. Sin embargo, a pesar de la aparente complejidad del cableado moderno, todos los circuitos, desde el más simple hasta el más sofisticado, se pueden clasificar en uno de los tres tipos básicos que describiremos a continuación.

Tipo 1: Circuitos de Alimentación (Power Circuits)

Los circuitos de alimentación son quizás los más intuitivos de los tres. Su propósito principal es suministrar voltaje y corriente (energía eléctrica) desde la fuente (batería o alternador) a los diversos componentes que necesitan funcionar. Piensa en ellos como las 'arterias' que llevan la energía vital a través del vehículo.

Función y Componentes Clave

La función de un circuito de alimentación es llevar la energía desde la fuente hasta la carga (el componente que consume la energía, como una luz o un motor). Un circuito de alimentación típico incluye:

• Fuente de Energía: La batería y/o el alternador.
• Cableado Positivo: El cable que sale del terminal positivo de la fuente.
• Dispositivos de Protección: Fusibles (para proteger contra sobrecargas) y fusibles térmicos.
• Dispositivos de Control: Interruptores (manuales o electrónicos) y relés (interruptores controlados eléctricamente) que abren o cierran el paso de la corriente.
• La Carga: El componente que utiliza la energía (ej: faros, radio, motor del limpiaparabrisas).

Ejemplos Comunes

Prácticamente cualquier componente que realice un trabajo físico o emita luz o sonido está alimentado por un circuito de alimentación. Algunos ejemplos incluyen:

• Los faros y luces exteriores/interiores.
• El motor de arranque.
• La bomba de combustible.
• Los motores de los elevalunas eléctricos.
• El sistema de aire acondicionado (compresor, ventiladores).
• La radio y el sistema de infoentretenimiento.

Problemas Típicos en Circuitos de Alimentación

Los problemas en estos circuitos suelen manifestarse como falta total de funcionamiento o funcionamiento intermitente. Los problemas más comunes son:

• Circuitos Abiertos: Un corte en el cableado, un fusible quemado, un interruptor defectuoso o una conexión suelta que interrumpe el camino de la corriente.
• Cortocircuitos: La corriente encuentra un camino directo de vuelta a tierra antes de pasar por la carga, causando una sobrecarga que generalmente quema un fusible.
• Caída de Voltaje: Resistencia excesiva en el cableado o las conexiones que reduce el voltaje que llega a la carga, haciendo que funcione de manera deficiente (ej: luces tenues, motor lento).

Tipo 2: Circuitos de Tierra (Ground Circuits)

Los circuitos de tierra son tan cruciales como los de alimentación, pero a menudo son los más incomprendidos o pasados por alto. Mientras que el circuito de alimentación lleva la energía *hacia* el componente, el circuito de tierra proporciona el camino de retorno *desde* el componente de vuelta a la fuente de energía, completando así el circuito. En los vehículos modernos, el chasis metálico del coche se utiliza como punto de retorno común, simplificando el cableado al eliminar la necesidad de un cable de retorno individual para cada componente hasta la batería.

Función y Componentes Clave

La función de un circuito de tierra es cerrar el bucle eléctrico, permitiendo que los electrones regresen al polo negativo de la batería (o al punto de referencia 'cero' del sistema). Los componentes clave incluyen:

• La Carga: El componente que necesita un camino de retorno.
• Cableado de Tierra: El cable que conecta la carga (o un punto de conexión común) al chasis o a un punto de tierra designado.
• Puntos de Tierra (Ground Points): Conexiones específicas donde varios cables de tierra se unen y se fijan al chasis o a un componente metálico grande del vehículo (como el bloque del motor).
• Correas de Tierra (Ground Straps): Cables trenzados flexibles que conectan partes móviles (como el motor o la transmisión) al chasis para asegurar una buena conexión a tierra a pesar del movimiento y la vibración.

Importancia y Problemas Típicos

Una buena conexión a tierra es absolutamente vital para el correcto funcionamiento de cualquier circuito. Un circuito de tierra deficiente es una causa increíblemente común de problemas eléctricos difíciles de diagnosticar. Los síntomas pueden ser extraños e intermitentes porque la corriente lucha por encontrar un camino de retorno estable. Los problemas típicos incluyen:

• Conexiones Sueltas o Corroídas: La causa más frecuente. La oxidación o la suciedad en un punto de tierra aumenta la resistencia, limitando el flujo de corriente de retorno.
• Cableado Dañado: Un cable de tierra roto o corroído.
• Puntos de Tierra Insuficientes: No hay suficientes puntos de conexión a tierra para manejar la carga total.

Los síntomas de una mala tierra pueden variar desde luces tenues o intermitentes, funcionamiento errático de componentes (ej: elevalunas que suben o bajan lentamente), problemas en el sistema de audio (ruido), hasta fallos completos de módulos electrónicos (como la ECU).

Tipo 3: Circuitos de Señal (Signal Circuits)

A diferencia de los circuitos de alimentación y tierra que se ocupan del flujo de energía, los circuitos de señal se encargan de transmitir información. Son el 'sistema nervioso' del coche, permitiendo que los diferentes componentes se comuniquen entre sí y con los módulos de control (como la ECU del motor, el módulo del ABS, etc.).

Función y Tipos de Señal

La función principal de un circuito de señal es llevar datos de un punto a otro. Esta información puede provenir de un sensor, un interruptor, o ser enviada por un módulo de control para activar un actuador. Las señales pueden ser de varios tipos:

• Señales Analógicas: El voltaje en el cable varía continuamente en proporción a alguna magnitud física. Por ejemplo, el voltaje de un sensor de temperatura del refrigerante puede aumentar a medida que la temperatura sube.
• Señales Digitales: El voltaje cambia entre dos estados discretos (alto y bajo, representando 1s y 0s). Estas señales se utilizan para transmitir información en formato binario.
• Señales Moduladas por Ancho de Pulso (PWM): La señal es una onda cuadrada donde la duración (o ancho) de los pulsos 'altos' varía para controlar la cantidad de energía entregada a un actuador (ej: controlar la velocidad de un ventilador o el brillo de una luz LED).
• Redes de Comunicación (CAN Bus, LIN Bus, etc.): Sistemas más avanzados donde múltiples módulos de control y sensores comparten información a través de un par de cables de datos, en lugar de tener un cable dedicado para cada señal.

Componentes Clave y Ejemplos

Los circuitos de señal involucran principalmente:

• Sensores: Dispositivos que miden una condición física (temperatura, presión, velocidad, posición) y la convierten en una señal eléctrica (voltaje o frecuencia). Ejemplos: sensor de posición del acelerador, sensor de velocidad de rueda ABS, sensor de oxígeno.
• Interruptores: Generan una señal simple (generalmente un voltaje de 'encendido' o 'apagado') cuando se activan. Ejemplos: interruptor de freno, interruptor de puerta.
• Módulos de Control (ECUs): Reciben señales de sensores e interruptores, procesan la información y envían señales a los actuadores.
• Actuadores: Componentes (válvulas, relés, motores pequeños) que son controlados por señales de los módulos de control para realizar una acción. Ejemplos: inyectores de combustible, válvulas de control de ralentí.
• Cableado de Señal: Cables, a menudo de menor calibre, que transportan estas señales.

Un ejemplo típico de un circuito de señal es el que va desde el sensor de posición del acelerador hasta la ECU del motor, informándole cuánta presión está ejerciendo el conductor sobre el pedal. Otro es la señal de un sensor de velocidad de rueda que informa al módulo del ABS sobre la velocidad de giro de cada rueda.

Problemas Típicos en Circuitos de Señal

Los problemas en estos circuitos pueden ser más sutiles que en los de alimentación o tierra, y a menudo resultan en códigos de diagnóstico de problemas (DTCs) almacenados en la memoria de la ECU. Los problemas comunes incluyen:

• Señal Incorrecta o Ausente: Un sensor defectuoso, cableado abierto o en cortocircuito, o una mala conexión que impide que la señal llegue correctamente a la ECU.
• Interferencia: Ruidos eléctricos de otros componentes que distorsionan la señal.
• Problemas en la ECU: Fallos internos en el módulo de control que impiden el procesamiento o envío correcto de las señales.

Cómo Interactúan los Tres Tipos de Circuitos

Es crucial entender que estos tres tipos de circuitos no operan de forma aislada; a menudo trabajan juntos en un mismo componente. Por ejemplo, un sensor de posición del acelerador requiere un circuito de alimentación (generalmente 5 voltios suministrados por la ECU), un circuito de tierra (también proporcionado por la ECU) y un circuito de señal que envía el voltaje variable de vuelta a la ECU para indicar la posición del pedal.

De manera similar, un actuador como un inyector de combustible recibe alimentación (a menudo voltaje de la batería a través de un relé), utiliza el chasis como tierra (aunque el control del pulso de tierra lo haga la ECU) y es controlado por una señal pulsada (el pulso de tierra) enviada por la ECU para determinar cuánto tiempo permanece abierto.

Comprender esta interacción es fundamental para el diagnóstico. Un componente que no funciona podría tener un problema en su circuito de alimentación (no le llega energía), en su circuito de tierra (la corriente no puede regresar), o en su circuito de señal (no está recibiendo la instrucción para activarse, o su sensor asociado no está enviando la señal correcta).

Tabla Comparativa de Circuitos Automotrices

Preguntas Frecuentes sobre Circuitos Automotrices

¿Qué es un cortocircuito y cómo afecta a estos circuitos?

Un cortocircuito ocurre cuando la corriente encuentra un camino de baja resistencia para regresar a la fuente antes de pasar por la carga deseada. Esto generalmente implica que el cable de alimentación entra en contacto directo con una conexión a tierra o con otro cable de voltaje diferente. Un cortocircuito causa un flujo de corriente excesivo, que normalmente hace que un fusible se queme o un disyuntor se dispare, interrumpiendo el circuito de alimentación para proteger el cableado y los componentes.

¿Qué diferencia hay entre un circuito abierto y un cortocircuito?

Un circuito abierto es una interrupción en el camino normal de la corriente (ya sea en el lado de la alimentación o de la tierra), lo que impide que la corriente fluya en absoluto. Un cortocircuito es un camino indeseado de baja resistencia que permite que fluya una cantidad excesiva de corriente, generalmente evitando la carga y causando daños o activando la protección del circuito.

¿Por qué es tan importante tener una buena conexión a tierra?

Una buena conexión a tierra es vital porque completa el circuito. Sin un camino de retorno eficiente de vuelta a la fuente, la corriente no puede fluir correctamente a través del componente. Una mala tierra aumenta la resistencia en el circuito de retorno, lo que resulta en una caída de voltaje en la carga y un funcionamiento deficiente, intermitente o nulo. Muchos problemas eléctricos aparentemente complejos se resuelven simplemente limpiando y asegurando un punto de tierra corroído o suelto.

¿Cómo usan las ECUs los circuitos de señal?

Las ECUs (Unidades de Control Electrónico) son el 'cerebro' de muchos sistemas del coche. Reciben información constante a través de circuitos de señal provenientes de numerosos sensores (velocidad del motor, temperatura, posición del acelerador, etc.) e interruptores. La ECU procesa toda esta información utilizando programación interna (el 'software') y, basándose en los datos recibidos, toma decisiones y envía señales de control a los actuadores (inyectores, bobinas de encendido, válvulas, etc.) a través de otros circuitos de señal (o a veces controlando la tierra o la alimentación de un actuador). Una señal de sensor incorrecta puede llevar a la ECU a tomar decisiones equivocadas, afectando el rendimiento, las emisiones o la seguridad.

¿Puede un problema en un tipo de circuito afectar a los otros?

Absolutamente. Dado que los circuitos a menudo se interconectan en componentes o puntos comunes, un problema en uno puede tener efectos en otros. Por ejemplo, una mala conexión a tierra en un punto compartido puede afectar el funcionamiento de múltiples componentes alimentados por diferentes circuitos de alimentación. Un cortocircuito en un circuito de alimentación puede quemar un fusible que también protege una parte de un circuito de señal. Un problema en un circuito de señal (como un sensor defectuoso) puede hacer que la ECU envíe señales de control incorrectas a los actuadores.

Conclusión

El sistema eléctrico automotriz, aunque intimidante a primera vista, se basa en estos tres tipos fundamentales de circuitos: alimentación, tierra y señal. Cada uno cumple una función distinta pero interdependiente. Los circuitos de alimentación llevan la energía, los de tierra proporcionan el camino de retorno esencial para completar el flujo, y los de señal transmiten la información que permite la comunicación y el control entre los diversos componentes del vehículo. Comprender estos conceptos es un paso crucial para cualquier persona interesada en el funcionamiento interno de un automóvil o que desee abordar el diagnóstico de problemas eléctricos. La próxima vez que algo falle en tu coche, piensa en cuál de estos tres circuitos podría ser el responsable.
