El Cigüeñal del Motor: Su Función Esencial

En el complejo universo de la mecánica automotriz, existen componentes que, aunque a menudo invisibles para el conductor común, son absolutamente fundamentales para que un vehículo pueda siquiera moverse. Uno de estos elementos vitales es el cigüeñal. Podría decirse que el cigüeñal es el verdadero corazón mecánico del motor de combustión interna, la pieza que convierte la energía generada por las explosiones controladas dentro de los cilindros en el movimiento rotacional que, finalmente, impulsa las ruedas de nuestro coche.

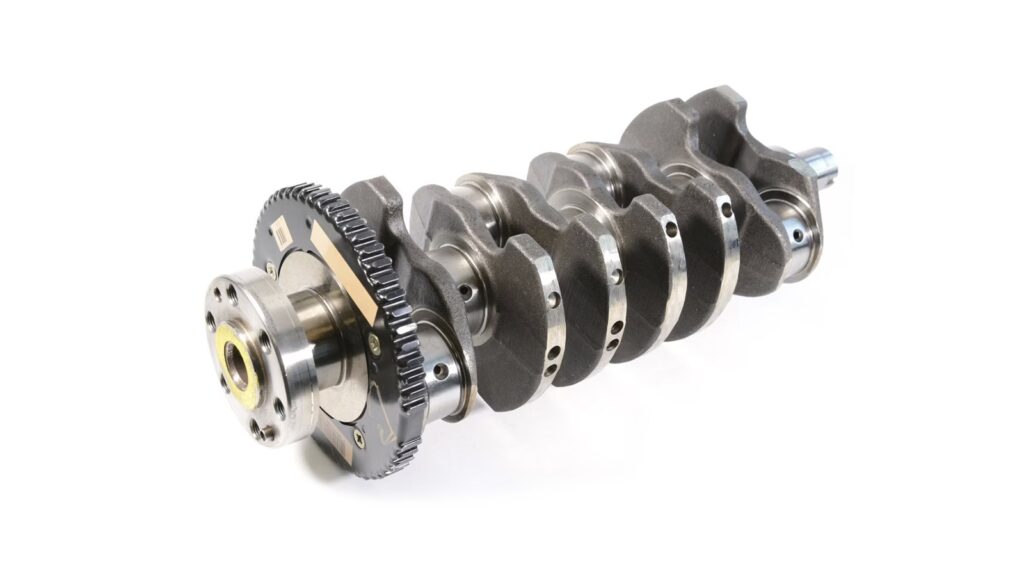

El cigüeñal es mucho más que una simple barra metálica. Es un eje intrincado, meticulosamente diseñado, que incorpora codos y contrapesos. Su funcionamiento se basa en uno de los mecanismos más ingeniosos de la ingeniería: el mecanismo de biela-manivela. Debido a su crucial función y diseño, el cigüeñal es conocido por varios nombres técnicos, como árbol de manivelas o eje motor, todos refiriéndose a la misma pieza esencial.

La función principal y más crítica del cigüeñal es actuar como un transformador de movimiento. Específicamente, su tarea es tomar el movimiento lineal, es decir, el desplazamiento rectilíneo de arriba a abajo (o viceversa) de los pistones dentro de sus cilindros, y convertirlo en un movimiento circular continuo. Este movimiento circular es el que se transmite a través de la cadena cinemática del vehículo (la transmisión, el árbol de transmisión, los diferenciales, etc.) hasta llegar a las ruedas, permitiendo que el coche se desplace.

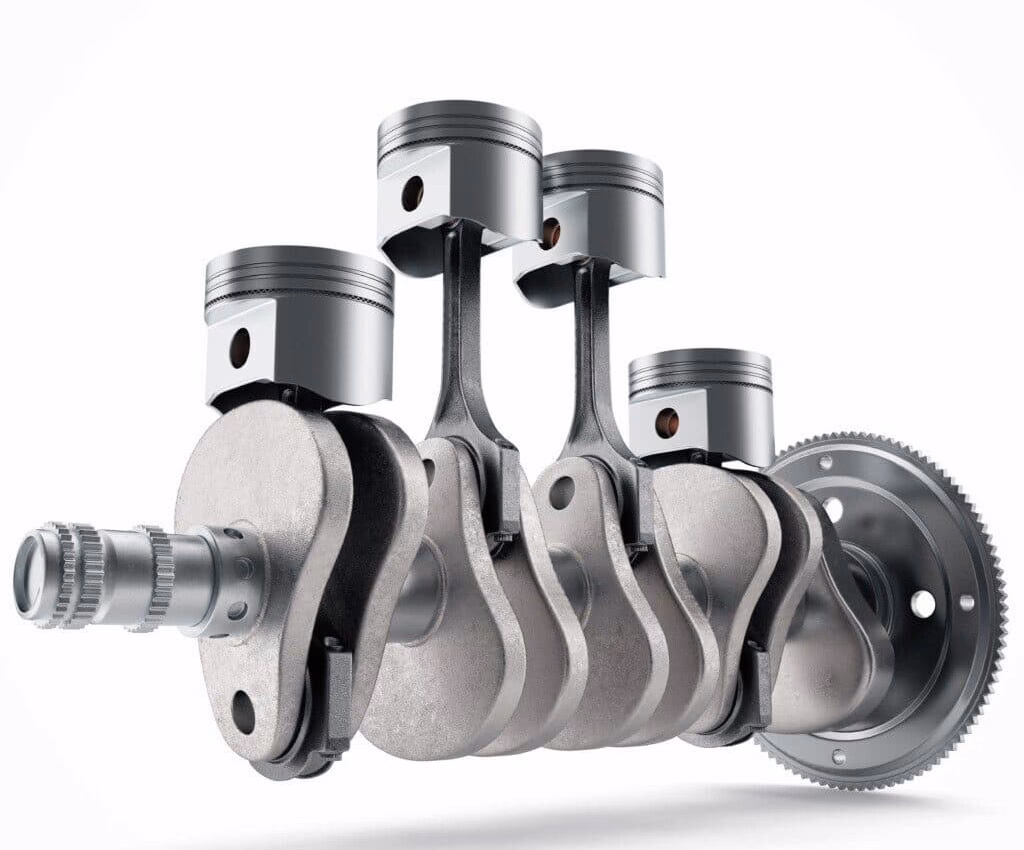

Ubicado estratégicamente en el interior del bloque motor, el cigüeñal está directamente conectado a las bielas. Estas bielas, a su vez, están unidas a los pistones. Cuando el proceso de combustión interna genera una explosión en un cilindro, la fuerza resultante empuja el pistón hacia abajo en un rápido y potente movimiento lineal. Este movimiento descendente del pistón se transmite a la biela que está articulada a él. La biela, conectada al codo correspondiente del cigüeñal (la muñequilla), fuerza a este eje a girar. Es análogo al movimiento que realizamos al pedalear una bicicleta: la fuerza lineal que aplicamos con nuestras piernas (similar al pistón) se transmite a través de las bielas a las manivelas, haciendo girar el eje del pedalier (similar al cigüeñal), lo que finalmente impulsa la cadena y la rueda trasera.

La importancia del cigüeñal radica en esta capacidad de transformación. Sin la conversión del movimiento lineal alternativo de los pistones en un movimiento circular uniforme, la energía generada por el motor no podría ser utilizada de manera efectiva para la propulsión del vehículo. Es la pieza central que permite que el motor, un generador de movimiento recíproco, se conecte y mueva un sistema que requiere rotación para funcionar, como son las ruedas.

Dada la magnitud de los esfuerzos a los que está sometido constantemente (fuerzas de combustión, inercias de los pistones y bielas, tensiones torsionales), el cigüeñal debe ser excepcionalmente robusto y resistente. Por ello, generalmente se fabrica utilizando aleaciones metálicas de muy alta resistencia. Además de la resistencia pura, el cigüeñal debe cumplir con características geométricas y metalúrgicas muy precisas para asegurar que puede operar de manera fiable a las altas velocidades de rotación que alcanzan los motores modernos, soportar las potentes fuerzas generadas y contribuir a la entrega de potencia esperada.

A pesar de su robustez, el cigüeñal y sus componentes asociados están sometidos a un desgaste constante debido a la fricción y las cargas. Los elementos que forman el cigüeñal, especialmente en sus puntos de apoyo y conexión, están continuamente rozando contra otras superficies. Un problema común es el desgaste de los cojinetes de bancada (los apoyos del cigüeñal en el bloque) y los cojinetes de biela (los que unen la biela a la muñequilla del cigüeñal). Este desgaste puede solucionarse a menudo reemplazando simplemente los cojinetes por unos nuevos. Sin embargo, en ocasiones, el desgaste se produce directamente en las superficies del propio cigüeñal: en los apoyos donde se asienta en el bloque o en las muñequillas donde se conectan las bielas.

Cuando el desgaste afecta directamente a las superficies del cigüeñal, es crucial abordarlo lo antes posible. Ante esta situación, es necesario reparar el cigüeñal, lo que generalmente implica un proceso de rectificado para restaurar las superficies desgastadas a sus dimensiones correctas, a menudo utilizando cojinetes de sobremedida. Ignorar este desgaste en el cigüeñal puede llevar a fallos catastróficos del motor, haciendo que la reparación sea mucho más compleja y, por ende, considerablemente más costosa que una intervención temprana.

Para comprender mejor cómo funciona esta pieza maestra, es útil conocer sus partes constituyentes. El cigüeñal, como un árbol de transmisión complejo, se compone de varios elementos clave que trabajan en conjunto:

El Eje es, en esencia, la espina dorsal del cigüeñal. Sobre él se distribuyen las muñequillas y los brazos, y es a través de él que el cigüeñal gira sobre sus apoyos en el bloque motor. Su integridad y precisión dimensional son críticas para el correcto funcionamiento del motor.

Las Muñequillas, o muñones de biela, son los puntos donde las bielas se articulan con el cigüeñal. Cada muñequilla soporta la cabeza de una biela (o a veces dos en motores en V). La forma en que se conectan y la precisión de esta unión son vitales para la transmisión suave y eficiente del movimiento del pistón al cigüeñal. Proporcionan los puntos de giro para las bielas, permitiendo que el movimiento lineal se convierta en rotación.

El Brazo, también conocido como paleta, conecta el eje principal con la muñequilla. Es la "manivela" del mecanismo biela-manivela. La distancia desde el centro del eje principal hasta el centro de la muñequilla, determinada por la longitud del brazo, es lo que define la mitad de la carrera del pistón. Es decir, un brazo más largo resulta en una carrera de pistón más larga y viceversa.

Los Contrapesos son masas añadidas a los brazos del cigüeñal, opuestas a las muñequillas. Su propósito fundamental es equilibrar las fuerzas de inercia creadas por el movimiento alternativo de los pistones y el movimiento rotacional de las bielas. Al contrarrestar estas fuerzas, los contrapesos ayudan a que el giro del cigüeñal sea más uniforme y suave, reduciendo vibraciones y tensiones innecesarias sobre los apoyos y el bloque motor. Actúan para minimizar las irregularidades que, de otro modo, generarían un funcionamiento brusco del motor.

Los Apoyos, o muñones de bancada, son las superficies cilíndricas del propio cigüeñal que se asientan y giran dentro de los cojinetes principales alojados en el bloque motor. Son los puntos donde el cigüeñal es soportado a lo largo de su longitud. Dada la enorme carga que soportan y la necesidad de un giro extremadamente preciso, estas superficies reciben tratamientos térmicos especiales para aumentar su dureza y resistencia al desgaste. Deben mantener una precisión dimensional y una tolerancia mínima para asegurar un funcionamiento suave y una larga vida útil.

Existen diferentes configuraciones y tipos de cigüeñales, adaptados a las características específicas de los motores y vehículos en los que se instalan. La variación principal suele estar relacionada con el número de cilindros del motor y su disposición, lo que influye en el número de muñequillas y apoyos, así como en la complejidad del diseño para el equilibrio.

Uno de los tipos mencionados es el Cigüeñal desmontable. Este diseño particular se utiliza típicamente en algunos motores de dos tiempos. Su característica desmontable facilita el montaje de la biela con rodamientos de agujas en motores donde el conjunto biela-cigüeñal se ensambla de manera diferente a los motores de cuatro tiempos.

Para un motor de automóvil común, especialmente aquellos con cuatro cilindros en línea, el diseño típico es un Cigüeñal compuesto por cuatro cilindros. Este tipo específico, según la información proporcionada, suele contar con cinco apoyos principales (uno en cada extremo y tres intermedios) para soportar adecuadamente las cargas a lo largo de su longitud, y un diseño que a menudo incluye el doble contrapeso por cada biela para optimizar el equilibrio dinámico.

Otro ejemplo de la diversidad de diseños es el Cigueñal de motor de barco. Dada la potencia y el tamaño de los motores marinos, especialmente aquellos con múltiples cilindros en línea, como un motor de seis cilindros en línea, el cigüeñal está diseñado para ser considerablemente más robusto. El ejemplo citado, un cigüeñal para un motor de barco de seis cilindros en línea, cuenta con siete apoyos principales (uno en cada extremo y cinco intermedios). Este mayor número de apoyos es necesario para resistir las capacidades y las fuerzas generadas por un motor de mayor tamaño y potencia, asegurando la rigidez y estabilidad del eje bajo carga.

En resumen, el cigüeñal es una maravilla de la ingeniería, una pieza robusta y precisa que realiza una de las funciones más críticas dentro de un motor de combustión. Su capacidad para transformar el movimiento lineal de los pistones, impulsados por las explosiones, en un movimiento circular utilizable es lo que permite que un vehículo se mueva. Comprender su función, sus partes y los cuidados que requiere es fundamental para apreciar la complejidad y el ingenio detrás del funcionamiento de un motor.

Aquí respondemos algunas preguntas frecuentes sobre el cigüeñal:

¿Cuál es la función principal del cigüeñal?
Su función principal es transformar el movimiento lineal alternativo de los pistones en un movimiento circular rotatorio.

¿Dónde se encuentra ubicado el cigüeñal en un coche?
Se encuentra situado en el interior del bloque del motor.

¿Cómo transforma el movimiento el cigüeñal?
Recibe el movimiento lineal del pistón a través de la biela y, mediante el mecanismo de biela-manivela, lo convierte en movimiento circular.

¿De qué materiales se fabrica generalmente un cigüeñal?
Por lo general, se fabrica con aleaciones metálicas muy resistentes, diseñadas para soportar los grandes esfuerzos a los que está sometido.

¿Cuáles son las partes principales de un cigüeñal?
Las partes principales son el Eje, las Muñequillas, los Brazos, los Contrapesos (y volantes) y los Apoyos.

¿Qué son los apoyos del cigüeñal?
Son los soportes que sujetan el cigüeñal al bloque del motor, recibiendo tratamientos térmicos para su resistencia, precisión y tolerancia.

¿Qué problemas comunes puede sufrir el cigüeñal?
Puede sufrir desgaste en los cojinetes (de bancada o de biela) o directamente en las superficies de los apoyos o las muñequillas del propio cigüeñal.

¿Es posible reparar un cigüeñal desgastado?
Sí, es posible y necesario repararlo cuando hay desgaste en sus apoyos o muñequillas, idealmente antes de que el motor falle por completo.

¿Por qué se utilizan contrapesos en el cigüeñal?
Los contrapesos ayudan a equilibrar las fuerzas de inercia generadas por el movimiento de los pistones y bielas, minimizando las irregularidades y vibraciones del giro.

¿Existen diferentes tipos de cigüeñales?
Sí, existen diferentes tipos según el motor, como el desmontable (para algunos 2 tiempos), el de cuatro cilindros (con 5 apoyos y doble contrapeso) o el de motores más grandes como los de barco (con más cilindros y apoyos, como 6 cilindros con 7 apoyos).
