El Cableado Automotriz: Guía Completa

¿Alguna vez te has detenido a pensar en la importancia del arnés de cableado de tu auto? Probablemente no, ya que solemos enfocarnos únicamente en el funcionamiento mecánico del motor, las ruedas, los frenos y otros componentes similares. Sin embargo, en la actualidad, el arnés de cableado se ha vuelto fundamental para brindar energía a los sistemas eléctricos de tu vehículo y garantizar su correcto funcionamiento.

https://www.youtube.com/watch?v=ygUNI3BhcnRyZW56YWRvcw%3D%3D

Piensa en todas las funciones eléctricas que tiene tu auto: desde la radio y los faros hasta los sistemas de navegación y los sistemas de seguridad. Todos estos elementos requieren energía eléctrica para funcionar adecuadamente, y es aquí donde entra en juego el arnés de cableado. Es, en esencia, la red de venas y nervios que permite la vida y la comunicación dentro de la compleja máquina que es un automóvil moderno.

De hecho, el arnés de cableado es tan esencial en la innovación de los vehículos que ha cobrado aún más importancia con la aparición de los autos eléctricos. Estos automóviles dependen en gran medida de sistemas y sensores eléctricos avanzados, y el arnés de cableado es el encargado de suministrar energía e información a todas las partes. La electromovilidad no sería posible sin una infraestructura de cableado robusta y eficiente.

¿Qué es el Arnés de Cableado de un Automóvil?

El arnés de cableado, también conocido simplemente como cableado automotriz, es una colección organizada de cables, terminales y conectores que transmiten energía eléctrica y señales de datos a lo largo de todo el vehículo. En lugar de tener cables sueltos dispersos por el coche, el arnés agrupa y organiza estos cables en un paquete o "arnés" para facilitar su instalación, protección y mantenimiento. Funciona como el sistema nervioso central y el sistema circulatorio eléctrico del automóvil, permitiendo que todos los componentes eléctricos se comuniquen y reciban la energía necesaria para operar.

Este intrincado sistema se extiende desde el motor hasta el tablero, pasando por las puertas, el techo, el chasis y la parte trasera. Cada cable tiene una función específica, llevando corriente a un componente particular o transmitiendo datos entre diferentes módulos de control electrónico (ECUs). La calidad y el diseño del arnés son cruciales para la fiabilidad y el rendimiento general del vehículo.

El Corazón Eléctrico: La Importancia Vital del Cableado en tu Coche Convencional

El cableado puede parecer un elemento poco llamativo en el diseño de un automóvil, pero en realidad es la piedra angular que conecta y alimenta todos los sistemas eléctricos en tu vehículo. Sin electricidad, tu auto no puede siquiera encender, por lo que es fácil comprender por qué el arnés eléctrico es esencial para el correcto funcionamiento de tu auto. Va mucho más allá del simple arranque; es la base sobre la que operan la mayoría de las funciones modernas de un coche.

Sistemas Clave que Dependen del Arnés de Cableado

¿Qué sistemas específicos son controlados y alimentados por el arnés de cableado? La lista es extensa y crece con cada nueva generación de vehículos:

• Sistema de Control del Motor: Diseñado para gestionar diversas características del motor. Gracias a los sensores eléctricos conectados por el arnés, este sistema permite un funcionamiento eficiente del motor en términos de consumo de combustible, temperatura, emisiones y seguridad. Esto se traduce directamente en un mejor rendimiento para el conductor y una operación más limpia del vehículo. El arnés transmite datos vitales desde sensores (temperatura, presión, oxígeno, posición del cigüeñal, etc.) a la ECU del motor, y desde la ECU a los actuadores (inyectores, bobinas de encendido, válvulas, etc.).
• Sistema de Infoentretenimiento: Desde la reproducción de música y la radio hasta la navegación GPS, las pantallas táctiles, la conectividad Bluetooth, los puertos USB e incluso la posibilidad de reproducir contenido multimedia, todos estos sistemas dependen de las conexiones eléctricas proporcionadas por el arnés para su correcto funcionamiento y alimentación.
• Sistemas de Seguridad Activa y Pasiva: Con el paso de los años, los autos han implementado cada vez más funciones de seguridad avanzadas, como el frenado asistido, el frenado de emergencia automático, el control de estabilidad (ESC), el control de tracción (TCS), los sistemas de asistencia al conductor (ADAS) como el detector de ángulo muerto, el asistente de mantenimiento de carril, etc. Estos sistemas dependen de sensores (radares, cámaras, sensores de velocidad de rueda) y actuadores (módulos de freno, dirección asistida eléctrica) que deben estar interconectados y alimentados de manera confiable por el arnés de cableado.
• Iluminación: Tanto los faros delanteros y traseros, las luces de freno, los intermitentes, la iluminación interior del habitáculo y del tablero, todos requieren cableado para recibir energía y ser controlados.
• Sistemas de Climatización: El aire acondicionado, la calefacción, la ventilación y los asientos calefactables/ventilados son componentes eléctricos que necesitan energía y señales de control a través del arnés.
• Elevalunas Eléctricos y Cierre Centralizado: Funciones de confort básicas que dependen completamente de un sistema eléctrico cableado.

En pocas palabras, el cableado es indispensable para muchas de las funciones de un auto, desde las más básicas hasta las más avanzadas. Además, es gracias a la interconexión de estos sistemas que se facilita una interacción entre los mismos. Esto permite incluso que se ejecuten acciones autónomas en función del rendimiento del vehículo o las condiciones del entorno, como ajustar automáticamente la respuesta del motor o activar sistemas de seguridad.

El Papel Fundamental del Arnés de Cableado en un Auto Eléctrico (EV)

En la actualidad, los autos eléctricos se han convertido en una alternativa popular y eficiente a los vehículos de combustión. Al igual que los autos convencionales, e incluso en mayor medida, los vehículos eléctricos dependen del arnés eléctrico para poder operar. Los sistemas eléctricos de los autos modernos se basan en circuitos que ejecutan funciones similares a los autos de combustión (como la climatización o el infoentretenimiento), pero su núcleo operativo (la propulsión) es completamente eléctrico, lo que aumenta drásticamente la complejidad y la demanda del sistema de cableado.

Los EVs tienen componentes de alta tensión que requieren cableado específico y aislado para manejar grandes cantidades de energía que alimentan el motor eléctrico y cargan la batería. Además, hay sistemas de bajo voltaje similares a los de los coches convencionales para las funciones auxiliares.

Uno de los sistemas más importantes en los autos eléctricos es el sistema de gestión de batería (BMS). El BMS se encarga de realizar un análisis continuo para gestionar la carga, el nivel de batería, la temperatura y la salud general de la batería. Este sistema requiere una red compleja de cableado para monitorear cada celda de la batería y comunicarse con el resto del vehículo.

El sistema de control de motores eléctricos también es esencial para mantener el vehículo en perfecto funcionamiento, regulando la entrega de potencia y gestionando la regeneración de energía durante el frenado. Este sistema también se comunica y recibe energía a través del arnés.

La red de cables es crucial para la interconexión de estos sistemas y permite el flujo de electricidad y datos entre los mismos. Sin embargo, la importancia del conjunto de cableados en los autos eléctricos no se limita solo a estos sistemas. También es fundamental para otras aplicaciones importantes, como los sistemas de carga (incluida la carga inalámbrica, que requiere comunicación entre el vehículo y la estación de carga), el sistema de climatización optimizado para EVs y los sistemas avanzados de asistencia al conductor, que a menudo son más numerosos y sofisticados en los vehículos eléctricos.

Y así como estos podemos encontrar muchas aplicaciones de importancia para el arnés eléctrico en vehículos modernos. Sin duda este producto resulta indispensable en el sector del transporte, especialmente si nos referimos a los avances en electrónica y la creciente digitalización del automóvil.

La Magnitud de la Red: ¿Cuánto Cableado Hay en un Coche?

Considerar el cableado como las neuronas y arterias de un coche nos da una idea de su extensión y densidad. El interior de un vehículo moderno se compone de un entramado que, si se extendiera en línea recta, alcanzaría longitudes sorprendentes.

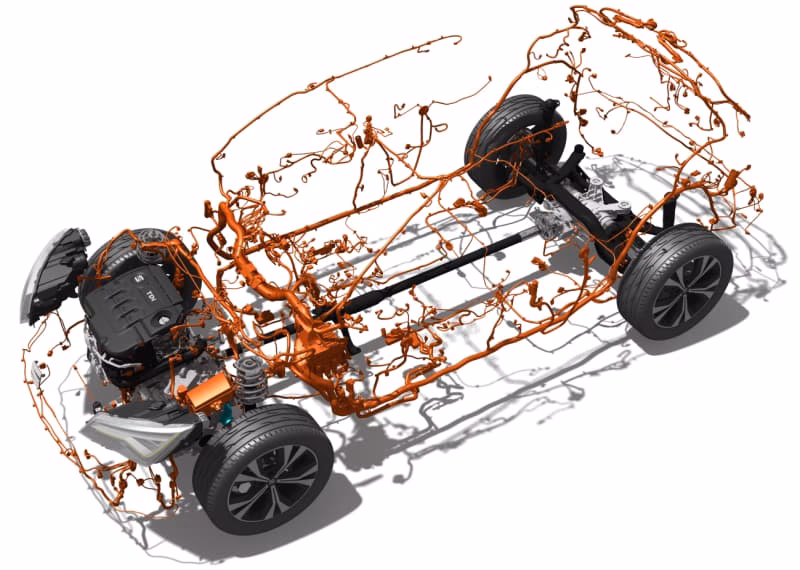

Por ejemplo, modelos como el SEAT Ateca pueden tener más de 1.350 cables individuales que, puestos en línea recta, superarían los 2.200 metros, una longitud comparable a la de una pista de aterrizaje. Esta vasta red se ramifica en más de 30 circuitos distintos, cada uno diseñado para una función específica. Estos circuitos "garantizan la práctica totalidad de funciones que tiene un coche y trasladan la energía de un lugar a otro", de manera similar a cómo la sangre circula por el organismo.

La parte del tablero frontal es típicamente la zona del vehículo donde se concentra la mayor cantidad de cableado, formando gruesos ramales que pueden superar los 4 centímetros de grosor. Pero el cableado se extiende a cada rincón, desde el motor y el compartimento de la batería hasta las luces traseras y los sensores en los parachoques.

Todo este cableado no es ligero. El peso total del arnés en un coche mediano como el mencionado SEAT Ateca supera los 40 kilogramos. La mayor parte de este peso se debe al material conductor principal: el cobre. El cobre es el material más utilizado por su excelente conductividad eléctrica, pero su densidad es relativamente alta. Esto presenta un desafío constante para los ingenieros: cómo optimizar el diseño y el material del cableado para reducir el peso total del vehículo sin comprometer la funcionalidad o la seguridad, ya que un menor peso contribuye a una mejor eficiencia de combustible (en coches de combustión) o una mayor autonomía (en EVs).

El tamaño de cada cable varía considerablemente según la cantidad de corriente que necesita transportar o el tipo de señal que transmite. Los cables más finos pueden tener un grosor de apenas un milímetro, mientras que los que llevan corrientes de alta potencia, especialmente en vehículos eléctricos, pueden superar el centímetro de grosor.

La Complejidad Detrás del Diseño del Arnés de Cableado

Diseñar el sistema de cableado de un automóvil moderno es una tarea inmensamente compleja que requiere un equipo especializado de ingenieros y un proceso de desarrollo meticuloso. No es simplemente tirar cables de un punto a otro; implica definir el recorrido óptimo de cada cable, calcular el grosor adecuado para cada función, asegurar la correcta distribución de potencia, gestionar la transmisión de datos entre decenas o incluso cientos de sensores y centralitas (ECUs), y todo esto, integrándolo dentro del espacio limitado del vehículo y sin comprometer otros sistemas o el diseño interior/exterior.

El desarrollo de un arnés de cableado para un nuevo modelo de coche puede llevar varios años, con equipos de ingenieros trabajando conjuntamente con diseñadores y otros especialistas desde las primeras etapas del concepto del vehículo hasta el inicio de la producción. El reto es enorme, ya que deben anticipar todas las posibles variantes y opciones de equipamiento que un cliente podría elegir, asegurando que el arnés base pueda adaptarse a todas ellas.

Dada esta complejidad, la industria automotriz recurre a herramientas de diseño y simulación avanzadas. Estas herramientas permiten a los ingenieros crear prototipos virtuales, optimizar el diseño del cableado para minimizar peso y costo, validar la integridad de las conexiones y realizar simulaciones para predecir el comportamiento eléctrico bajo diversas condiciones operativas. Utilizar una base de datos unificada y un enfoque de diseño "conectado" es esencial para gestionar la enorme cantidad de información y las constantes actualizaciones durante el ciclo de desarrollo, garantizando la consistencia y evitando errores costosos que solo se descubrirían en las etapas finales o en prototipos físicos.

La capacidad de simular el rendimiento eléctrico, como caídas de voltaje, comprobaciones de conectividad o dimensionamiento de fusibles y cables, en las primeras etapas del diseño es crucial para "desplazar a la izquierda" el proceso de validación, es decir, identificar y corregir problemas lo antes posible, reduciendo la necesidad de múltiples prototipos físicos y acortando los tiempos de desarrollo.

Señales de Alerta: Cómo Detectar Problemas en el Cableado Eléctrico

El cableado eléctrico está sometido a estrés constante: vibraciones, cambios de temperatura, humedad, y el simple paso del tiempo pueden causar desgaste o daños. Identificar un problema en el cableado puede ser complicado porque los síntomas pueden manifestarse de diversas maneras, a menudo afectando el funcionamiento de componentes eléctricos específicos. Sin embargo, hay señales comunes que pueden indicar un problema en el arnés:

• Testigos del Salpicadero que se Encienden sin Motivo Aparente: Fallos en la comunicación entre sensores y centralitas debido a cableado defectuoso pueden generar códigos de error y activar luces de advertencia (check engine, ABS, airbag, etc.).
• Dificultad o Imposibilidad de Arrancar el Coche: Esto podría deberse a un problema en el cableado del sistema de encendido, que impide que la chispa llegue a las bujías o que el motor de arranque reciba la energía necesaria.
• Pérdida de Potencia o Funcionamiento Irregular del Motor: Si el cableado que alimenta los sensores o actuadores del motor (como los inyectores o el cable del acelerador electrónico) está dañado, la ECU puede recibir información incorrecta o no poder controlar adecuadamente el motor, resultando en un rendimiento deficiente.
• Fallo de Equipos Específicos: Si componentes como la radio, el sistema de climatización, un elevalunas eléctrico, un faro o cualquier otra función eléctrica deja de funcionar de repente, es una señal clara de que puede haber un problema en el cableado que suministra energía o señal a ese componente particular.
• Aumento Anormal del Consumo de Combustible: Un cableado defectuoso que afecta a los sensores del motor o a los inyectores puede llevar a una mezcla aire-combustible incorrecta o a un control ineficiente del motor, aumentando el consumo de gasolina o diésel.
• Desgaste Visible en los Cables: Inspeccionar visualmente el arnés (en las partes accesibles) puede revelar cables pelados, corroídos, quemados o rotos. Este es un signo inequívoco de daño.

Si experimentas alguno de estos síntomas, es recomendable realizar una revisión del sistema eléctrico, centrándose en el cableado afectado.

Diagnóstico y Reparación: ¿Qué Hacer si Sospechas un Fallo?

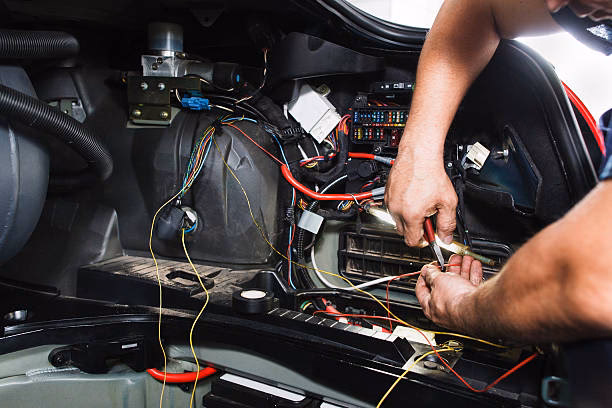

Para averiguar qué cable eléctrico del coche presenta el problema y dónde se localiza el fallo, es necesario realizar un diagnóstico. Si bien una inspección visual básica puede ayudar a detectar problemas obvios como cables cortados o corroídos, la mayoría de los fallos en el cableado no son visibles a simple vista y requieren herramientas y conocimientos específicos.

El método principal para diagnosticar problemas de cableado es el uso de un multímetro. Un multímetro es un aparato que permite medir propiedades eléctricas como el voltaje, la corriente y la resistencia. Para revisar el cableado:

1. Inspección Visual y Limpieza: Desenchufe los conectores de los componentes sospechosos (si tiene el conocimiento para hacerlo de forma segura, desconectando previamente la batería del vehículo para evitar cortocircuitos). Limpie los terminales con un paño y compruebe su estado visualmente (corrosión, deformación, rotura). Revise también los sujetacables y protecciones. Vuelva a conectarlo todo firmemente.
2. Verificación de Continuidad y Resistencia: Utilizando el multímetro en modo de resistencia (ohmios), puede comprobar si un cable tiene continuidad (si la corriente puede pasar a través de él sin interrupción) y medir su resistencia. Un cable en buen estado debe tener una resistencia muy baja (cercana a cero ohmios). Una resistencia alta o infinita (circuito abierto) indica un cable roto internamente o una conexión defectuosa. Es importante comparar la resistencia medida con la especificada por el fabricante del vehículo.
3. Medición de Voltaje: Con el multímetro en modo de voltaje (voltios), puede verificar si un componente recibe la tensión correcta cuando debería estar funcionando. Si no llega voltaje o es demasiado bajo, el problema podría estar en el cableado que lo alimenta o en el fusible/relé asociado.
4. Detección de Cortocircuitos o Derivaciones a Masa: El multímetro también puede ayudar a identificar si un cable está haciendo contacto indebido con otro cable o con la estructura metálica del coche (masa), lo que puede causar que los fusibles se quemen o que los componentes no funcionen correctamente.

Este tipo de diagnóstico requiere un mínimo de experiencia y conocimiento de los diagramas eléctricos del vehículo para saber qué cables van a dónde y cuáles son los valores de resistencia y voltaje esperados. Si no se siente cómodo realizando estas pruebas, es mejor acudir a un profesional.

Costos Asociados a la Reparación del Cableado

El precio de reparar o sustituir un cable eléctrico de un coche varía considerablemente en función de varios factores: el tipo de cable dañado (si es un cable simple, parte de un arnés complejo, o un cable de alta tensión en un EV), la dificultad de acceso a la zona afectada, el costo de la pieza de repuesto y la mano de obra del taller.

Sustituir un cable simple o un conector puede ser relativamente económico si la pieza está disponible por separado. Sin embargo, a menudo, el cableado defectuoso es parte de un arnés más grande que puede requerir la sustitución de una sección completa o incluso el arnés entero, lo cual es una operación mucho más costosa y laboriosa.

Los cables específicos como los de conexión de remolque (que a menudo vienen en configuraciones de 7 o 13 pines) tienen precios que pueden oscilar entre los 50 y los 250 euros, dependiendo de su longitud y complejidad. Sin embargo, reparar o reemplazar secciones del arnés interno del vehículo, especialmente las ubicadas en zonas de difícil acceso como el salpicadero o bajo la moqueta, puede implicar muchas horas de mano de obra.

Si decide llevar el coche a un profesional, el costo de la mano de obra por hora se sumará al precio de las piezas. Dado que el diagnóstico puede llevar tiempo y la reparación puede implicar desmontar gran parte del interior del vehículo, el costo total de una reparación compleja del cableado puede ser significativo, a menudo ascendiendo a varios cientos o incluso miles de euros en casos severos.

Para reducir costos, algunos propietarios optan por buscar piezas de cableado de ocasión en desguaces o proveedores especializados. Si bien esto puede ser una opción más económica, es crucial asegurarse de que las piezas de ocasión estén en buen estado y sean exactamente las correctas para el modelo y año de su vehículo.

El Futuro del Cableado Automotriz: Innovación y Electromovilidad

El sistema de cableado, elemento clave en la industria automotriz, se encuentra en plena evolución. En el presente, su importancia es incuestionable, pero su verdadero potencial se encuentra en el futuro. Con el aumento de los autos eléctricos y la creciente automatización y conectividad de los vehículos, se requiere de una tecnología de cableado más avanzada para poder atender a sus demandas.

En el futuro, la capacidad de movilizar un mayor número de señales y gestionar flujos de datos de alta velocidad será crucial en los sistemas de arneses. Los autos eléctricos y los vehículos con funciones de conducción autónoma están repletos de sensores y sistemas que exigen cantidades mucho mayores de señales y comunicación de datos rápida y fiable que los vehículos de combustión tradicionales. Los sistemas de cableado no solo deben ser robustos, sino también más ligeros y eficientes en la transmisión de información.

El diseño de arneses de cableado optimizados y ligeros será fundamental para poder atender a esta demanda creciente. La reducción de peso es vital para mejorar la eficiencia energética, ya sea para aumentar la autonomía de un coche eléctrico o disminuir el consumo de combustible en uno convencional. Esto impulsa la investigación en nuevos materiales conductores o aleaciones, así como en técnicas de diseño que minimicen la cantidad de material necesario.

Además, la escasez de recursos en ciertos momentos y la presión por la sostenibilidad también impulsan la búsqueda de alternativas más eficientes y sostenibles en la construcción de arneses de cableado. La adopción de cables ligeros no solo busca la eficiencia, sino también un menor impacto ambiental en su producción y desecho.

La electromovilidad es una realidad que está transformando la industria automotriz, y el papel del arnés de cableado es más fundamental que nunca para su éxito. La innovación en este campo es constante, buscando soluciones que permitan manejar mayores potencias, transmitir más datos a mayor velocidad, reducir peso y tamaño, y mejorar la fiabilidad y durabilidad en entornos cada vez más exigentes. Las empresas que inviertan en la investigación y desarrollo de nuevas tecnologías de arneses de cableado estarán a la vanguardia de esta transformación.

Preguntas Frecuentes sobre el Cableado Automotriz

Aquí respondemos algunas preguntas comunes sobre el sistema de cableado de los coches:

¿Qué es un arnés de cableado automotriz?

Es un conjunto organizado de cables eléctricos, terminales y conectores que distribuyen energía y señales de datos a todos los componentes eléctricos y electrónicos de un vehículo. Actúa como el sistema nervioso y circulatorio eléctrico del coche.

¿Por qué es tan extenso y pesado el cableado de un coche?

Los coches modernos tienen una gran cantidad de sistemas eléctricos y electrónicos (luces, radio, climatización, seguridad, infoentretenimiento, control del motor, etc.), cada uno requiriendo cables para alimentación y comunicación. La suma de todos estos cables, hechos principalmente de cobre, resulta en una red muy extensa (más de 2 km en algunos modelos) y pesada (más de 40 kg).

¿Cuáles son los síntomas comunes de fallo en el cableado?

Los síntomas pueden variar, pero incluyen luces de advertencia en el tablero, problemas de arranque, mal funcionamiento o fallo total de componentes eléctricos específicos (luces, radio, elevalunas), pérdida de potencia del motor o aumento del consumo de combustible, y desgaste visible en los cables.

¿Puedo reparar el cableado de mi coche yo mismo?

Las reparaciones básicas, como reemplazar un conector simple o aislar un cable pelado, pueden ser posibles para personas con conocimientos de electricidad automotriz. Sin embargo, diagnosticar fallos internos, reparar arneses complejos o trabajar con sistemas de alta tensión (en EVs) requiere herramientas especializadas, diagramas eléctricos y experiencia. Para fallos complejos o si no tienes la experiencia necesaria, es recomendable acudir a un profesional.

¿Es el cableado diferente en un coche eléctrico comparado con uno de combustión?

Sí. Aunque ambos usan cableado para sistemas auxiliares (luces, radio, etc.), los coches eléctricos tienen sistemas de alta tensión para la propulsión (batería, motor eléctrico) que requieren cableado específico, más grueso, pesado y con mayor aislamiento. Además, los EVs suelen tener más sistemas electrónicos avanzados (gestión de batería, carga) que aumentan la complejidad y la cantidad de cableado de bajo voltaje y datos.
