28/11/2020
Cuando hablamos de los sistemas de frenado en un automóvil, solemos pensar en pastillas, discos, líquido hidráulico o complejos sistemas electrónicos. Sin embargo, hay un componente mecánico fundamental, especialmente en ciertas partes del sistema como el freno de estacionamiento, que a menudo pasa desapercibido. Nos referimos al cable que transmite la fuerza desde la palanca o pedal hasta el mecanismo de frenado en las ruedas. Pero, ¿cómo se llama realmente este cable?
Este componente recibe varios nombres, dependiendo de la región y el contexto. Técnicamente, su diseño responde al concepto de cable Bowden. Sin embargo, en el lenguaje coloquial del taller y entre aficionados, es conocido popularmente como guaya, chicote o piola. Todos estos términos se refieren a la misma pieza: un cable flexible diseñado para transmitir movimiento o fuerza por tracción.
El Cable Bowden: Un Ingenioso Diseño Mecánico
El nombre técnico, Cable Bowden, rinde homenaje a su inventor, el británico Frank Bowden, quien lo desarrolló a finales del siglo XIX. Su genialidad radicó en crear un sistema que permitiera transmitir una fuerza de tracción a distancia, incluso a través de curvas, de manera eficiente y fiable. Originalmente, encontró gran utilidad en las bicicletas, especialmente para los frenos y los cambios de marcha, pero su aplicación se extendió rápidamente a innumerables mecanismos, incluyendo los automóviles.
¿Cómo está construido un cable Bowden? Su estructura es relativamente simple pero muy efectiva. Consta de dos partes principales:
- El Cable Interior: Es un cable de acero multi-hilo, flexible y resistente a la tracción. Este es el elemento que realmente transmite la fuerza al ser tirado desde un extremo.
- La Camisa Exterior (o Funda): Es un tubo flexible que rodea el cable interior. Esta camisa es rígida longitudinalmente pero flexible lateralmente. Actúa como un punto de apoyo fijo para el cable interior. Cuando se tira del cable interior, la camisa empuja en la dirección opuesta, permitiendo que la fuerza de tracción aplicada en un extremo se convierta en un movimiento o fuerza en el otro extremo, independientemente de si el cable sigue una trayectoria recta o curva. A menudo, la camisa exterior está compuesta por varias capas, incluyendo una capa metálica en espiral para rigidez y una capa interna de plástico anti-fricción para permitir que el cable interior se deslice suavemente.
El funcionamiento es puramente mecánico: al ejercer fuerza sobre un extremo del cable interior (por ejemplo, tirando de una palanca), este se desliza dentro de la camisa. Dado que la camisa está anclada en ambos extremos del sistema (uno cerca de la palanca y otro cerca del mecanismo a accionar), el movimiento del cable interior dentro de la camisa provoca la acción deseada en el otro extremo, como accionar un freno o liberar un pestillo.
Aplicaciones del Cable Bowden en el Automóvil
Aunque los sistemas de frenado principales en los vehículos modernos son predominantemente hidráulicos, el cable Bowden sigue siendo una pieza clave en varias aplicaciones mecánicas dentro del automóvil. Las más destacadas incluyen:
- Freno de Estacionamiento (Freno de Mano): Esta es quizás la aplicación más conocida y crítica del cable Bowden en los automóviles actuales. Ya sea accionado por una palanca manual entre los asientos o por un pedal, la fuerza que aplicamos se transmite a través de uno o dos cables Bowden (dependiendo del diseño) hasta los mecanismos de freno en las ruedas traseras. Estos cables tiran de palancas o levas que expanden las zapatas dentro de los tambores de freno traseros o accionan el mecanismo de las pinzas de freno traseras (si el vehículo tiene frenos de disco atrás), inmovilizando el vehículo.
- Mecanismos de Apertura: Cables similares se utilizan para abrir el capó del motor, la tapa del maletero o la tapa del depósito de combustible desde el interior del vehículo.
- Sistemas de Climatización Antiguos: En vehículos más antiguos, los cables Bowden se usaban para controlar mecánicamente las compuertas de aire, la selección de temperatura o la velocidad del ventilador en el sistema de climatización.
- Control del Acelerador (en vehículos sin 'drive-by-wire'): Aunque cada vez menos comunes en autos modernos, los vehículos más antiguos utilizaban un cable Bowden para conectar el pedal del acelerador directamente con la mariposa del carburador o cuerpo de aceleración.
Nuestro enfoque principal, dada la pregunta inicial, es su papel en los sistemas de frenado, particularmente en el freno de estacionamiento.

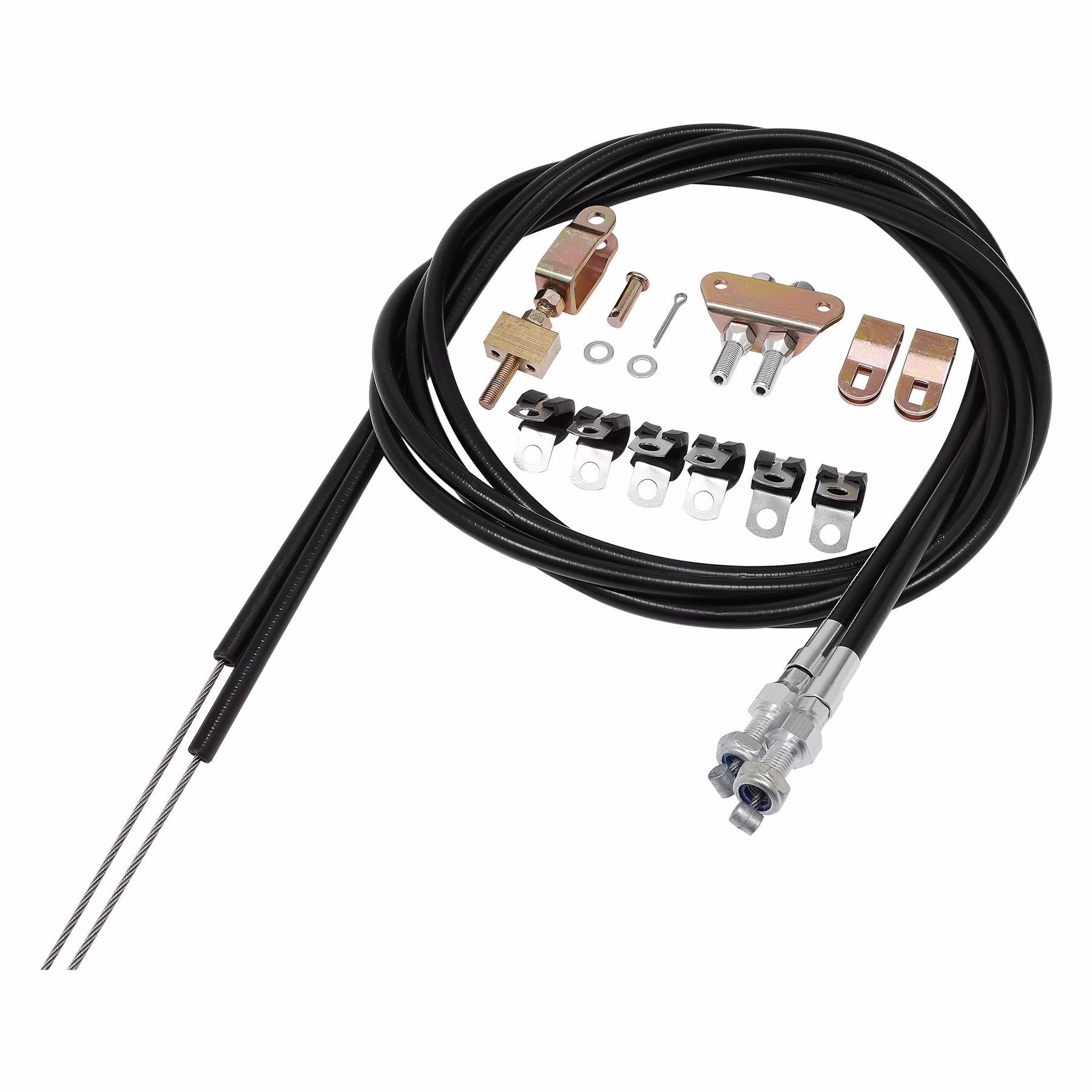

El Cable del Freno de Estacionamiento: Un Vínculo Esencial
Como mencionamos, el cable del freno de estacionamiento es un ejemplo clásico y vital del cable Bowden en acción. Su función es puramente mecánica y de seguridad: mantener el vehículo inmóvil cuando está estacionado, especialmente en pendientes. A diferencia del sistema de frenos principal (que disipa la energía cinética para detener el vehículo en movimiento y suele ser hidráulico), el freno de estacionamiento es un sistema de retención estática.
Cuando tiramos de la palanca del freno de mano, estamos tirando del cable interior del cable Bowden. Este cable recorre la parte inferior del vehículo, a menudo dividiéndose en dos cables (uno para cada rueda trasera) a través de un compensador o ecualizador, para asegurar que la fuerza se distribuya por igual. En las ruedas traseras, el extremo del cable está conectado a una palanca en el mecanismo del freno. Al tirar del cable, esta palanca acciona las zapatas o pastillas contra el tambor o disco de freno, generando la fricción necesaria para impedir que la rueda gire.
Es fundamental que estos cables estén en buen estado y correctamente ajustados. Con el tiempo y el uso, los cables pueden estirarse ligeramente, lo que reduce su efectividad. Un cable estirado resultará en una palanca de freno de mano que debe levantarse más alto de lo normal para lograr la misma fuerza de frenado. La corrosión también puede afectar la camisa exterior o el cable interior, dificultando su movimiento suave y, en casos extremos, llegando a romper el cable.
Comparativa: Sistemas de Frenado
Para entender mejor el papel del cable Bowden, es útil compararlo con otros sistemas de frenado en un vehículo:
| Sistema de Frenado | Principio de Funcionamiento | Elemento de Transmisión | Aplicación Común en Autos Modernos | Ventajas | Desventajas |
|---|---|---|---|---|---|
| Mecánico (Cable Bowden) | Tracción directa del cable interior dentro de una camisa fija. | Cable de acero multi-hilo dentro de una camisa flexible. | Freno de estacionamiento, mecanismos auxiliares (apertura de capó). | Simple, fiable para retención estática, bajo costo, fácil diagnóstico visual. | Menor capacidad para transmitir grandes fuerzas de manera uniforme comparado con hidráulica, propenso a estiramiento y corrosión, no ideal para frenado dinámico principal. |
| Hidráulico | Transmisión de presión a través de un fluido incompresible. | Líquido de frenos en tuberías y mangueras rígidas/flexibles. | Frenos principales (delanteros y traseros). | Gran capacidad para multiplicar la fuerza, distribución uniforme de la presión, eficaz para disipar energía y detener el vehículo. | Requiere mantenimiento del fluido, sensible a fugas y aire en el sistema, más complejo. |
| Eléctrico (Electromecánico) | Motor eléctrico acciona un mecanismo. | Cables eléctricos (para señales), a veces motor acoplado a un mecanismo mecánico (como un tornillo o incluso un cable corto). | Algunos frenos de estacionamiento (EPB - Electric Parking Brake). | Activación por botón, integración con sistemas electrónicos (Hill Hold), diseño interior más limpio al eliminar la palanca. | Mayor complejidad electrónica, requiere energía eléctrica, puede ser más costoso de reparar. |
Como se ve, el cable Bowden destaca por su simplicidad mecánica, lo que lo hace ideal para funciones donde se requiere una conexión directa y fiable, como el freno de estacionamiento, donde la fuerza aplicada por el conductor se traduce directamente en la fuerza de retención en las ruedas.
Mantenimiento y Cuidado del Cable de Freno
Aunque son componentes robustos, los cables de freno (guayas, chicotes, piolas) requieren inspección periódica. Es importante revisar su estado visualmente durante las revisiones del vehículo. Signos de desgaste incluyen:
- Deshilachado: Hebras de acero rotas en el cable interior.
- Corrosión: Óxido en el cable o la camisa, especialmente en los extremos o donde están expuestos a la intemperie.
- Rigidez: El cable no se desliza suavemente dentro de la camisa.
- Estiramiento Excesivo: La palanca del freno de mano se levanta mucho más de lo normal o el pedal del freno de estacionamiento llega al fondo sin aplicar suficiente fuerza.
Un correcto ajuste del cable del freno de estacionamiento es crucial para su funcionamiento efectivo. Este ajuste se suele realizar en un punto a lo largo del cable (a menudo cerca de la palanca o pedal) o directamente en el mecanismo de freno de las ruedas traseras. Un cable bien ajustado asegura que el freno de estacionamiento retenga el vehículo de forma segura con el mínimo recorrido de la palanca o pedal.
Preguntas Frecuentes sobre el Cable de Frenos
Aquí abordamos algunas dudas comunes sobre este componente:
¿Cómo se llama el cable que acciona los frenos?
Se llama técnicamente Cable Bowden. También se le conoce popularmente como guaya, chicote o piola, especialmente cuando se refiere al cable del freno de estacionamiento.
¿Son los frenos principales de mi auto de cable?
En la gran mayoría de los automóviles modernos, el sistema de frenos principal (el que usas para detener el coche en movimiento) es de tipo hidráulico. Los cables (Bowden) se utilizan principalmente para el freno de estacionamiento y otros mecanismos auxiliares.
¿Cómo funciona el cable del freno de mano?
El cable del freno de mano (un tipo de cable Bowden) transmite la fuerza de tracción que aplicas en la palanca o pedal hasta el mecanismo de freno en las ruedas traseras. Al tirar del cable, este acciona unas palancas que empujan las zapatas o pastillas contra el tambor o disco, impidiendo que la rueda gire y manteniendo el vehículo inmóvil.
¿Qué pasa si el cable del freno de mano se rompe?
Si el cable del freno de mano se rompe, perderás la capacidad de accionar el freno de estacionamiento de forma mecánica. El vehículo no quedará retenido al tirar de la palanca o pisar el pedal. Esto representa un riesgo de seguridad, especialmente al estacionar en pendientes.
¿Los frenos eléctricos usan cables?
Algunos sistemas de freno de estacionamiento eléctrico (EPB) utilizan un motor eléctrico para tirar de un cable Bowden tradicional, que a su vez acciona el mecanismo de freno en la rueda. Otros sistemas EPB utilizan motores eléctricos integrados directamente en las pinzas de freno traseras para aplicar presión a las pastillas sin necesidad de un cable largo. El funcionamiento básico del freno eléctrico mencionado en la información proporcionada describe cómo un motor eléctrico aplica presión, lo cual puede hacerse directamente o mediante un cable corto.
¿Es lo mismo guaya que chicote o piola?
Sí, en el contexto automotriz y mecánico, estos términos suelen usarse de manera indistinta para referirse al cable Bowden, especialmente el utilizado en el freno de estacionamiento o en mecanismos de apertura.
Conclusión
Aunque a menudo eclipsado por los sistemas más complejos, el humilde cable Bowden, conocido popularmente como guaya, chicote o piola, sigue siendo una pieza fundamental en el diseño automotriz, particularmente para garantizar la seguridad a través del freno de estacionamiento. Su principio de funcionamiento simple y efectivo, basado en la transmisión de fuerza por tracción a través de un cable flexible dentro de una camisa, demuestra la ingeniería práctica. Entender cómo funciona y reconocer la importancia de su mantenimiento es clave para asegurar el correcto funcionamiento y la seguridad de nuestro vehículo. Así que la próxima vez que uses el freno de mano, recuerda que estás activando un mecanismo con casi 150 años de historia, un testamento a la efectividad de un diseño sencillo pero brillante.
