Tipos de Proyección Axonométrica

La representación de objetos tridimensionales en un plano bidimensional ha sido un desafío constante en diversas disciplinas, desde la ingeniería y la arquitectura hasta el diseño y el arte. Entre los métodos gráficos más efectivos para lograrlo se encuentra la proyección axonométrica, un sistema que permite visualizar volúmenes conservando propiedades geométricas importantes que facilitan su comprensión y medición.

A diferencia de la perspectiva cónica, que imita la visión humana y muestra la disminución del tamaño con la distancia, la proyección axonométrica se basa en la proyección paralela. Esto significa que las líneas que son paralelas en la realidad se mantienen paralelas en su representación en el plano. Además, una característica fundamental es que la escala del objeto no depende de su distancia al observador, como si el punto de vista estuviera infinitamente lejos. Estas propiedades la convierten en una herramienta invaluable para el dibujo técnico y la ilustración donde la precisión y la conservación de las proporciones son cruciales.

¿Qué es la Proyección Axonométrica?

En esencia, la proyección axonométrica es un sistema de representación gráfica que proyecta elementos geométricos o volúmenes sobre un plano utilizando líneas de proyección paralelas. Esta proyección se referencia a tres ejes ortogonales (perpendiculares entre sí) que representan las tres dimensiones del espacio: altura, anchura y longitud. La clave de la axonometría es que estos ejes se orientan de una manera específica con respecto al plano de proyección, permitiendo que se revelen múltiples caras del objeto simultáneamente.

El término "axonometría" proviene de "medir a lo largo de ejes", lo que subraya su utilidad para obtener mediciones directas de la representación, aunque a veces se aplican coeficientes de reducción para mejorar la apariencia visual o cumplir con normas específicas.

Características Clave de la Axonometría

Como mencionamos, dos propiedades distintivas definen la perspectiva axonométrica:

• Escala Independiente de la Distancia: La representación de un objeto mantiene la misma escala sin importar cuán "lejos" esté del plano de proyección en el espacio 3D conceptual. Esto contrasta marcadamente con la perspectiva cónica, donde los objetos más lejanos se ven más pequeños.
• Paralelismo Conservado: Las líneas que son paralelas en el objeto tridimensional se proyectan como líneas paralelas en el dibujo axonométrico. Esta propiedad simplifica enormemente la representación de formas complejas y facilita la interpretación de la geometría del objeto.

Si bien estas características son ventajosas para la precisión técnica, también introducen una forma de distorsión visual. Los dibujos axonométricos no se corresponden exactamente con la forma en que el ojo humano percibe la profundidad y el tamaño relativo de los objetos a diferentes distancias. Esta distorsión es particularmente notable en objetos con muchas caras rectangulares. Sin embargo, para fines de ilustración técnica, donde la claridad de la forma y la relación espacial es primordial, la axonometría es sumamente efectiva.

Los Tipos Principales de Proyección Axonométrica

La clasificación de la proyección axonométrica se basa en los ángulos que forman los tres ejes principales del espacio entre sí, tal como se proyectan en el plano de dibujo, o, de manera equivalente, en el grado de escorzo (reducción aparente) que experimentan las longitudes medidas a lo largo de cada eje. Hay tres tipos principales, dependiendo de si los ejes aparecen igualmente escorzados o no:

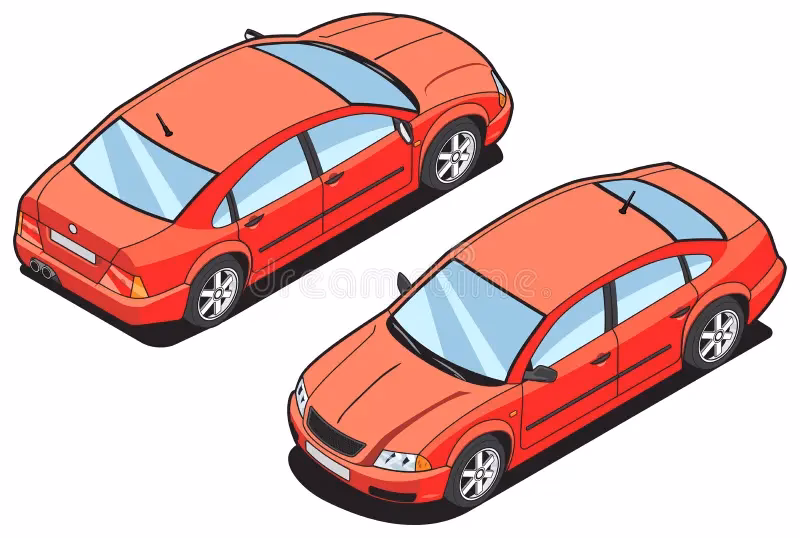

Perspectiva Isométrica

La isométrica es, quizás, el tipo más conocido y utilizado, especialmente en el dibujo técnico y de ingeniería. El término "isométrica" significa "igual medida", y esto se refiere a que los tres ejes del espacio (X, Y, Z) aparecen igualmente escorzados en la proyección. Consecuentemente, las mediciones realizadas a lo largo de los ejes, o paralelas a ellos, mantienen la misma escala.

En una proyección isométrica estándar, los ejes proyectados forman ángulos de 120° entre sí. Típicamente, uno de los ejes se dibuja verticalmente (a menudo representando la altura), y los otros dos se inclinan a 30° con respecto a la horizontal. Esta configuración particular hace que los ángulos de 60° (como los que se encuentran en las caras de cubos o prismas alineados con los ejes) sean fáciles de dibujar con herramientas básicas como escuadra y cartabón (ángulos de 30°, 60°, 90°).

La uniformidad en la escala a lo largo de los ejes es la gran ventaja de la isometría, ya que permite tomar medidas directamente del dibujo sin necesidad de aplicar coeficientes de reducción diferenciados. Sin embargo, esta misma uniformidad contribuye a la distorsión visual mencionada, haciendo que los objetos puedan parecer ligeramente alargados o distorsionados en comparación con cómo los percibiríamos en la realidad.

Perspectiva Dimétrica

En la perspectiva dimétrica, el sentido de la visualización se elige de tal manera que dos de los tres ejes del espacio aparecen igualmente escorzados, mientras que el tercer eje tiene un escorzo diferente. Esto implica que habrá dos coeficientes de reducción iguales para dos de los ejes, y un coeficiente diferente para el tercero.

Los ángulos entre los ejes proyectados en el plano de dibujo no son iguales. La configuración exacta de los ángulos y los coeficientes de reducción depende del ángulo de visión elegido. Por ejemplo, en la norma DIN 5, se especifica una perspectiva dimétrica ortogonal con ángulos y coeficientes de reducción definidos para estandarizar el dibujo.

La perspectiva dimétrica ofrece un poco más de flexibilidad que la isométrica en cuanto a la apariencia del objeto, permitiendo que una cara se vea con menos distorsión que las otras, aunque a costa de la uniformidad de la escala en los tres ejes.

Perspectiva Trimétrica

La perspectiva trimétrica es el tipo más general y, consecuentemente, el menos utilizado en la práctica común del dibujo técnico debido a su complejidad. En una proyección trimétrica, el sentido de la visualización es tal que los tres ejes del espacio aparecen de manera desigual escorzados. Esto significa que cada uno de los tres ejes tendrá un coeficiente de reducción diferente y que los ángulos entre los ejes proyectados en el plano de dibujo también serán distintos entre sí.

La gran variabilidad de configuraciones posibles en la perspectiva trimétrica permite una representación que puede parecer más cercana a la perspectiva cónica en ciertos aspectos (al tener diferentes escalas en diferentes direcciones), pero la determinación de los ángulos y coeficientes correctos es más laboriosa. Por esta razón, su uso se limita a menudo a aplicaciones específicas, como algunas visualizaciones en videojuegos o ilustraciones donde se busca un ángulo de vista particular que no se ajusta a las restricciones de la isometría o la dimetría.

Otros Sistemas de Proyección Axonométrica (Prácticos)

Además de la clasificación por el escorzo de los ejes, existen sistemas prácticos que son tipos específicos de axonometría, a menudo definidos por la orientación del objeto o del plano de proyección:

Perspectiva Caballera

La perspectiva caballera es un tipo de proyección paralela oblicua (a diferencia de la isométrica, dimétrica y trimétrica "puras" que suelen ser ortogonales). Se caracteriza porque una de las caras principales del objeto (normalmente la frontal) se coloca paralela al plano de proyección. Esto significa que esta cara se proyecta en verdadera magnitud, sin distorsión ni reducción.

Las aristas o líneas que son perpendiculares a esta cara frontal (las que representan la profundidad) se proyectan con una dirección oblicua al plano de proyección y, a menudo, se les aplica un coeficiente de reducción (comúnmente 1/2 o 2/3) para mitigar la distorsión visual y hacer que el dibujo parezca más natural.

Perspectiva Militar

La perspectiva militar es un caso particular de la perspectiva caballera. La diferencia principal es que en la perspectiva militar, la cara que se coloca paralela al plano de proyección y se dibuja en verdadera magnitud es la planta (la vista superior) del objeto. Las líneas de altura se proyectan verticalmente.

Este tipo de proyección es útil para mostrar la distribución en planta de un objeto o conjunto de objetos, mientras se da una idea de su volumen o altura.

Perspectiva DIN-5

La perspectiva DIN-5 es un ejemplo de norma que especifica una configuración particular de axonometría ortogonal dimétrica. Esta norma (UNE 1-031-75 B en España) define ángulos específicos entre los ejes proyectados (131° 25' entre XY y ZY, y 97° 10' entre XZ) y coeficientes de reducción concretos para cada eje (aproximadamente 0.9428 para X y Z, y 0.4714 para Y, manteniendo una relación 1:1/2:1). Esta estandarización facilita el intercambio de dibujos técnicos y asegura una apariencia uniforme.

Breve Historia de la Proyección Axonométrica

Aunque formas empíricas de representación tridimensional sin perspectiva cónica existieron durante siglos (se sugiere incluso en el arte chino), la formalización de la proyección axonométrica como un sistema de dibujo técnico preciso se atribuye al profesor William Farish de la Universidad de Cambridge. En 1822, Farish publicó su artículo "Sobre la perspectiva isométrica", donde estableció reglas claras para este tipo de representación, buscando superar las distorsiones ópticas de la perspectiva cónica para fines técnicos.

El término "isometría" fue acuñado por Farish precisamente para destacar que la misma escala se usa a lo largo de los tres ejes principales. A mediados del siglo XIX, la isometría ya se había convertido en una herramienta esencial para ingenieros y comenzó a incorporarse en los planes de estudio de arquitectura y capacitación técnica en Europa y Estados Unidos.

La axonometría ganó una mayor aceptación popular en la década de 1920, adoptada por arquitectos modernistas asociados a movimientos como la Bauhaus y De Stijl. Figuras como Theo van Doesburg la utilizaron en sus diseños arquitectónicos, lo que ayudó a difundir su uso más allá del ámbito puramente técnico. Desde entonces, la axonometría, en sus diversas formas, ha sido una técnica gráfica fundamental, especialmente con el advenimiento del diseño asistido por computadora (CAD), donde es una función estándar.

Procedimientos de Dibujo Axonométrico

El dibujo de una perspectiva axonométrica puede realizarse de varias maneras, ya sea de forma manual o asistida por software.

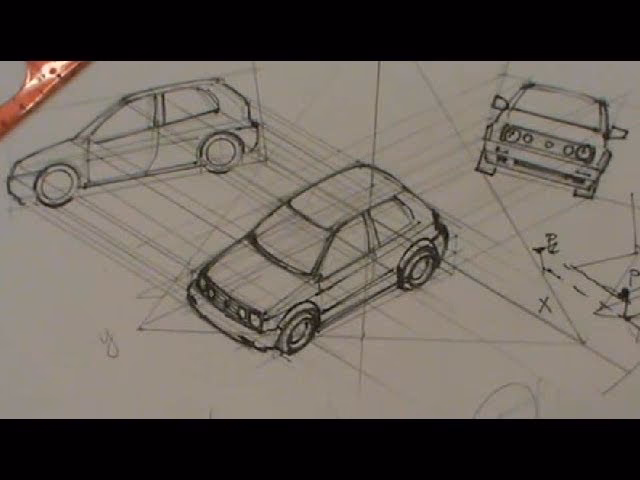

Dibujo Manual

El dibujo manual requiere el uso de herramientas básicas de dibujo técnico: lápiz, goma, regla, escuadra, cartabón y, a veces, transportador o compás. El primer paso suele ser establecer los ejes axonométricos sobre el papel. Para la isometría, se dibuja un eje vertical y los otros dos a 30° de la horizontal. Para otros tipos, se necesitarán los ángulos específicos según la norma o la elección del dibujante.

Una vez establecidos los ejes, se procede a dibujar el objeto midiendo las dimensiones a lo largo de las direcciones de los ejes, aplicando los coeficientes de reducción si son necesarios (como en dimetría, trimetría o caballera). Es fundamental mantener la condición de paralelismo: todas las líneas que son paralelas en el objeto deben dibujarse paralelas en la proyección, siguiendo la dirección de los ejes o de las aristas correspondientes.

El dibujo a mano alzada con proporciones axonométricas también es una técnica valiosa para realizar bocetos rápidos o explorar ideas de diseño antes de pasar a un dibujo técnico más formal.

Dibujo Normalizado (Ejemplo DIN 5)

Las normas de dibujo técnico, como la DIN 5, especifican métodos precisos para construir los ejes y aplicar los coeficientes de reducción. Para la perspectiva DIN 5, aunque los ángulos exactos (131° 25' y 97° 10') son complejos para medir directamente con herramientas básicas, la norma proporciona un procedimiento gráfico ingenioso basado en proporciones.

Un método común para trazar los ejes DIN 5, con coeficientes de reducción 1:1/2:1, implica:

1. Dibujar el eje Z vertical.
2. Sobre el eje Z, marcar un punto (por ejemplo, el origen O) y medir una distancia arbitraria D hacia arriba (punto A) y hacia abajo (punto B).
3. Con centro en A, trazar un arco de radio D.
4. Con centro en B, trazar un arco de radio 1.5 * D.
5. La intersección de estos dos arcos define un punto C. La línea OC es el eje Y.
6. Para el eje X, se puede trazar una línea perpendicular al eje Y que pase por O.

Este procedimiento asegura que los ángulos y las relaciones de reducción sean correctos según la norma, incluso sin medir ángulos exactos con un transportador.

Tabla Comparativa de Tipos Principales

Para resumir las diferencias entre los tres tipos principales de proyección axonométrica ortogonal:

Preguntas Frecuentes sobre Axonometría

Aquí respondemos algunas preguntas comunes sobre este sistema de representación:

¿Cuál es la diferencia principal entre perspectiva axonométrica y perspectiva cónica?
La diferencia clave radica en el tipo de proyección y la percepción de la distancia. La axonométrica usa proyección paralela, manteniendo las líneas paralelas y la escala constante independientemente de la distancia. La cónica usa proyección central (similar a la visión humana), lo que hace que las líneas paralelas converjan en puntos de fuga y que los objetos se vean más pequeños cuanto más lejos están.

¿Por qué se usa la axonometría si distorsiona la percepción visual de la profundidad?
Aunque no reproduce fielmente cómo vemos el mundo, la axonometría es invaluable para el dibujo técnico y la ilustración porque conserva las proporciones y el paralelismo. Esto permite medir directamente sobre el dibujo y comprender la geometría real del objeto de una manera clara y ambigua, algo que la perspectiva cónica no permite tan fácilmente sin complejas construcciones.

¿Es la perspectiva isométrica el único tipo de axonometría utilizado?
No, aunque la isométrica es la más común por su simplicidad y uniformidad, la dimétrica y la trimétrica también se utilizan, especialmente cuando se necesita un ángulo de visión particular o se siguen normas específicas como la DIN 5 (un tipo dimétrico). La perspectiva caballera y militar son también formas de axonometría oblicua muy usadas.

¿Qué significa "escorzo" en el contexto de la axonometría?
Escorzo se refiere a la reducción aparente de una longitud o un ángulo cuando se proyecta sobre un plano desde una dirección oblicua. En axonometría, los ejes y las longitudes paralelas a ellos pueden aparecer más cortos de lo que son en realidad en el espacio 3D debido a la proyección. Los coeficientes de reducción indican cuánto se "escorza" o reduce una longitud en una dirección particular.

¿Se aplican siempre coeficientes de reducción?
En la perspectiva isométrica "pura", teóricamente no se necesitan coeficientes de reducción porque el escorzo es uniforme (las longitudes a lo largo de los ejes se dibujan a la misma escala, aunque esta escala puede ser ligeramente menor que la escala real del objeto). Sin embargo, en la dimétrica, trimétrica y caballera, se aplican coeficientes de reducción diferenciados para los ejes o las direcciones de profundidad para representar correctamente las proporciones relativas o para mejorar la apariencia visual.

Conclusión

La proyección axonométrica es un pilar fundamental en el mundo de la representación gráfica técnica. Sus diferentes tipos – isométrica, dimétrica y trimétrica, junto con variantes prácticas como la perspectiva caballera y militar – ofrecen a diseñadores, ingenieros y arquitectos herramientas versátiles para comunicar la forma y estructura de objetos tridimensionales de manera clara y precisa. Aunque no imita la visión natural, su capacidad para preservar el paralelismo y la proporcionalidad la convierte en un sistema indispensable para el dibujo técnico y la ilustración donde la exactitud es primordial.
