Trenes de Engranajes: Fundamentos y Tipos

En el vasto y complejo mundo de la mecánica y la ingeniería, hay componentes que, aunque a menudo pasan desapercibidos para el ojo no entrenado, son absolutamente fundamentales para el funcionamiento de innumerables máquinas. Uno de estos pilares son los trenes de engranajes. Si alguna vez te has preguntado cómo un motor pequeño puede mover un vehículo pesado, cómo un reloj mecánico marca la hora con precisión o cómo se ajusta la velocidad en una bicicleta, la respuesta, en gran parte, reside en la ingeniosa disposición de estos elementos dentados.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Un tren de engranajes es, en esencia, un conjunto de dos o más engranajes que trabajan juntos, acoplados de forma que el movimiento de uno provoca el movimiento del otro. Su propósito principal es transmitir movimiento rotacional y potencia de un eje a otro. Sin embargo, su verdadera magia reside en su capacidad para modificar características clave de este movimiento, como la velocidad angular, el torque (o par motor) y, en algunos casos, incluso la dirección de rotación.

¿Qué Son Exactamente y Por Qué Son Tan Importantes?

Piensa en un engranaje como una rueda con dientes tallados en su periferia. Cuando los dientes de un engranaje se acoplan con los dientes de otro (un proceso llamado engranaje o mallado), el primero (el engranaje impulsor o conductor) transfiere su movimiento rotacional al segundo (el engranaje impulsado o conducido). Al conectar varios engranajes en serie o de forma más compleja, se crea un sistema capaz de realizar tareas mecánicas específicas.

La importancia de los trenes de engranajes radica en su versatilidad y eficiencia para lograr varios objetivos:

• Modificar la Velocidad: Pueden aumentar (multiplicar) o disminuir (reducir) la velocidad a la que gira un eje de salida en comparación con la velocidad del eje de entrada.
• Modificar el Torque: Existe una relación inversa entre velocidad y torque. Si un tren de engranajes reduce la velocidad, simultáneamente aumenta el torque disponible en el eje de salida, y viceversa. Esto es crucial para mover cargas pesadas o superar resistencias.
• Cambiar la Dirección de Rotación: Dependiendo de cómo se acoplen los engranajes, la dirección de rotación del eje de salida puede ser la misma o la opuesta a la del eje de entrada.
• Distribuir Potencia: Un solo engranaje puede impulsar múltiples engranajes, distribuyendo la potencia a diferentes partes de una máquina.
• Generar Movimiento Lineal: En combinación con cremalleras, los engranajes pueden convertir movimiento rotacional en movimiento lineal.

Esta capacidad de transformar y transmitir potencia de manera controlada los convierte en componentes indispensables en casi cualquier sistema mecánico que requiera movimiento y fuerza.

Componentes Básicos de un Tren de Engranajes

Aunque los trenes de engranajes pueden ser muy complejos, los elementos fundamentales son simples:

• Engranaje Conductor (Input Gear): Es el engranaje que recibe el movimiento inicial (por ejemplo, de un motor) y lo transmite al tren.
• Engranaje Conducido (Output Gear): Es el engranaje final del tren, del cual se obtiene el movimiento modificado.
• Engranajes Intermedios o Locos (Idler Gears): Son engranajes colocados entre el conductor y el conducido. No afectan la relación de velocidad general del tren simple (solo la dirección), pero son útiles para salvar distancias o para distribuir el movimiento.

La forma, tamaño y número de dientes de cada engranaje, así como su disposición, son los factores que determinan las características de salida del tren.

Tipos Principales de Trenes de Engranajes

La configuración de los engranajes define el tipo de tren y sus propiedades. Los más comunes son:

Tren de Engranajes Simple

Es la configuración más básica, donde cada eje sostiene un solo engranaje, y los engranajes se acoplan en una cadena lineal (conductor -> intermedio -> ... -> conducido). La relación de velocidad total depende solo del número de dientes del primer y último engranaje. Los engranajes intermedios en un tren simple cambian la dirección de rotación de cada engranaje consecutivo, pero la dirección del engranaje final con respecto al inicial solo depende de si el número total de engranajes en la cadena es par o impar.

Tren de Engranajes Compuesto

En un tren compuesto, al menos uno de los ejes intermedios sostiene dos engranajes de diferente tamaño que giran juntos. Esto permite lograr relaciones de velocidad mucho mayores o menores en un espacio más compacto que un tren simple. La relación de velocidad total es el producto de las relaciones de velocidad de cada par de engranajes acoplados.

Tren de Engranajes Planetario o Epicíclico

Este es un tipo más complejo y fascinante. Consiste en un engranaje central (el 'sol'), uno o más engranajes periféricos (los 'planetas') que giran alrededor del sol, y un anillo exterior dentado internamente (el 'anillo'). Los planetas están montados en un brazo o portador que también puede girar. La característica distintiva de los trenes planetarios es que cualquiera de los tres componentes principales (sol, planetas/portador, anillo) puede ser la entrada, la salida o mantenerse fijo, lo que permite una gran variedad de relaciones de velocidad y direcciones de rotación, a menudo en un paquete muy compacto. Son omnipresentes en las transmisiones automáticas de vehículos.

Tren de Engranajes Revertido

Es un tipo especial de tren compuesto en el que el eje de salida es coaxial (está alineado) con el eje de entrada. Esto se logra mediante una disposición particular de los engranajes intermedios. Son comunes en mecanismos donde el espacio es limitado o se requiere que los ejes de entrada y salida estén alineados, como en cajas reductoras o ciertos tipos de relojes.

La Relación de Transmisión: El Corazón del Tren

La característica más importante de un tren de engranajes es su relación de transmisión (también conocida como relación de engranajes o relación de velocidad). Esta relación define cuánto cambia la velocidad o el torque entre la entrada y la salida del tren.

En su forma más simple, para un par de engranajes acoplados, la relación de transmisión (RT) se calcula como:

RT = Velocidad Angular de Salida / Velocidad Angular de Entrada

O, inversamente, basándose en el número de dientes (Z):

RT = Número de Dientes del Engranaje Conductor / Número de Dientes del Engranaje Conducido

Es crucial entender que la relación de transmisión también se relaciona con el torque. Si la RT es menor que 1 (reducción de velocidad, engranaje conductor más pequeño que el conducido), la velocidad de salida es menor que la de entrada, pero el torque de salida es mayor (ignorando pérdidas por fricción). Si la RT es mayor que 1 (multiplicación de velocidad, engranaje conductor más grande que el conducido), la velocidad de salida es mayor, pero el torque de salida es menor.

Para trenes compuestos o planetarios, el cálculo de la relación de transmisión es más complejo, involucrando las relaciones de cada par de engranajes o las relaciones relativas entre los componentes del tren planetario.

Aplicaciones Comunes de los Trenes de Engranajes

Los trenes de engranajes son verdaderos caballos de batalla de la ingeniería. Se encuentran en una asombrosa variedad de dispositivos y sistemas, incluyendo:

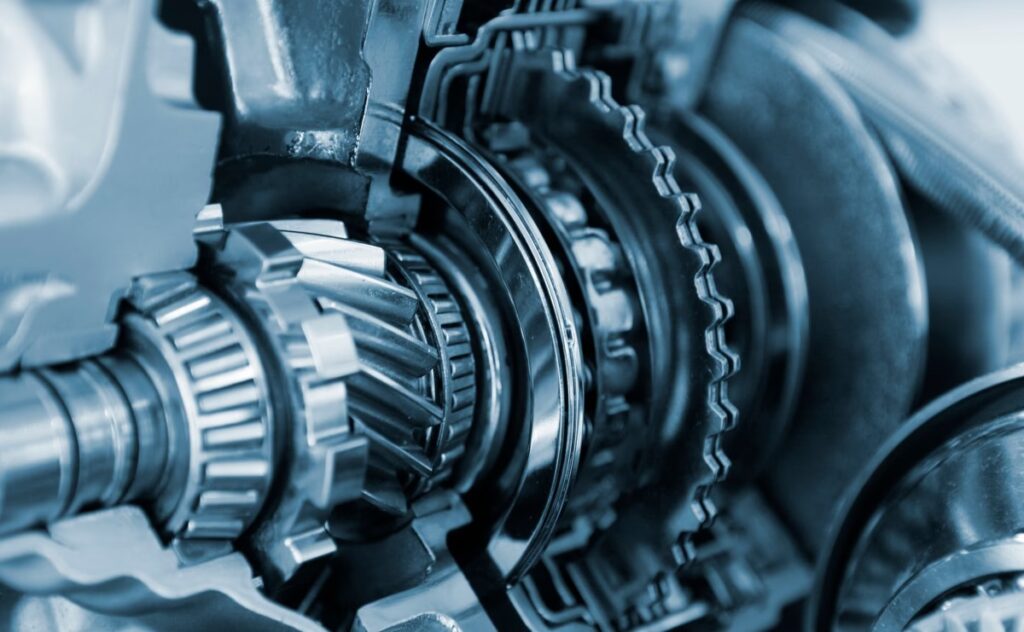

• Automoción: La aplicación más obvia es en la caja de cambios (transmisión) de vehículos, donde permiten al conductor (o al sistema automático) seleccionar diferentes relaciones de velocidad/torque para optimizar el rendimiento del motor en diversas condiciones de conducción (arranque, crucero, subida de pendientes). También se usan en diferenciales, mecanismos de dirección y otros subsistemas.
• Bicicletas: Los cambios de marcha en una bicicleta utilizan trenes de engranajes (en este caso, con cadenas y piñones/platos dentados) para permitir al ciclista ajustar la dificultad del pedaleo según el terreno.
• Maquinaria Industrial: Desde cintas transportadoras hasta máquinas herramienta (tornos, fresadoras), los trenes de engranajes controlan velocidades, movimientos y fuerzas para procesos de fabricación.
• Robótica: Los reductores de engranajes son esenciales en los actuadores de robots para aumentar el torque de los motores eléctricos y permitir movimientos precisos y potentes.
• Relojería: Los mecanismos intrincados de los relojes mecánicos utilizan trenes de engranajes muy pequeños y precisos para dividir el tiempo y mover las manecillas.
• Equipos Aeroespaciales: Se utilizan en sistemas de control de vuelo, actuadores y mecanismos de motores.
• Generación de Energía: Las cajas multiplicadoras en turbinas eólicas usan trenes de engranajes para aumentar la baja velocidad de rotación de las palas a la alta velocidad requerida por el generador.
• Electrodomésticos: Desde batidoras hasta lavadoras, muchos electrodomésticos contienen pequeños trenes de engranajes para realizar sus funciones.

Esta lista es solo una pequeña muestra; la ubicuidad de los trenes de engranajes subraya su eficiencia y fiabilidad.

Ventajas y Desventajas

Como cualquier componente de ingeniería, los trenes de engranajes tienen sus pros y contras:

Ventajas:

• Alta Eficiencia: Transmiten potencia con muy pocas pérdidas por fricción, especialmente los engranajes rectos bien lubricados.
• Relaciones de Transmisión Precisas: Ofrecen relaciones de velocidad fijas y exactas, lo que es crucial para aplicaciones donde la temporización o la sincronización son importantes.
• Compactos: Especialmente los trenes compuestos y planetarios, pueden lograr grandes reducciones de velocidad en un espacio relativamente pequeño.
• Fiabilidad y Durabilidad: Fabricados con materiales adecuados y correctamente mantenidos, pueden durar mucho tiempo.
• Alta Capacidad de Carga: Pueden transmitir grandes cantidades de torque y potencia.

Desventajas:

• Costo: La fabricación de engranajes de alta precisión puede ser costosa.
• Ruido y Vibración: El mallado de los dientes puede generar ruido y vibraciones, especialmente a altas velocidades o si no están bien fabricados/lubricados.
• Necesidad de Lubricación: Requieren lubricación constante para reducir el desgaste y la fricción.
• Holgura (Backlash): Siempre existe un pequeño juego entre los dientes acoplados, lo que puede ser problemático en aplicaciones que requieren alta precisión de posicionamiento.

Cálculos Básicos: Un Vistazo a la Relación

Entender la relación de transmisión es clave. Para un tren simple con un engranaje conductor (Z1 dientes) y un engranaje conducido (Z2 dientes):

RT = Z1 / Z2

La velocidad de salida (ω2) se relaciona con la velocidad de entrada (ω1) así:

ω2 = ω1 * (Z1 / Z2)

Y el torque de salida (τ2) se relaciona con el torque de entrada (τ1) (ignorando pérdidas):

τ2 = τ1 * (Z2 / Z1)

Nota la relación inversa entre velocidad y torque. Si Z2 es mayor que Z1 (reducción de velocidad), ω2 es menor que ω1, pero τ2 es mayor que τ1. Esto es la base de por qué una marcha baja en un coche (gran reducción de velocidad) proporciona mucho torque para arrancar.

Preguntas Frecuentes sobre Trenes de Engranajes

¿Cuál es la diferencia entre un tren de engranajes simple y uno compuesto?

En un tren simple, cada eje intermedio solo tiene un engranaje. En un tren compuesto, al menos un eje intermedio tiene dos engranajes de diferente tamaño que giran juntos, permitiendo mayores relaciones de transmisión en menos espacio.

¿Qué hace un engranaje intermedio o loco?

En un tren simple, un engranaje intermedio cambia la dirección de rotación del siguiente engranaje en la cadena, pero no afecta la relación de velocidad general entre el primer y el último engranaje.

¿Por qué se usan trenes planetarios en las transmisiones automáticas?

Los trenes planetarios son compactos, ligeros y, al fijar o impulsar diferentes componentes (sol, anillo, portador), pueden ofrecer múltiples relaciones de transmisión y marcha atrás dentro de una sola unidad, lo cual es ideal para el funcionamiento de una transmisión automática.

¿La lubricación es realmente tan importante?

Sí, absolutamente crucial. La lubricación reduce drásticamente la fricción y el desgaste entre los dientes de los engranajes, lo que prolonga su vida útil, reduce el ruido y mejora la eficiencia de la transmisión de potencia.

¿Qué significa "relación de reducción"?

Se refiere a un tren de engranajes donde la velocidad de salida es menor que la velocidad de entrada (RT < 1). Esto generalmente se logra utilizando un engranaje conductor más pequeño que el engranaje conducido, y el efecto secundario es un aumento en el torque de salida.

Conclusión

Los trenes de engranajes son mucho más que simples ruedas dentadas; son sistemas ingeniosos que permiten controlar y transformar la potencia mecánica con precisión y eficiencia. Desde los mecanismos diminutos de un reloj hasta las imponentes cajas de cambios de la maquinaria pesada, su principio de funcionamiento es fundamental para la operación de casi todas las máquinas que dependen del movimiento rotacional. Comprender cómo funcionan y sus diferentes tipos es clave para apreciar la complejidad y la elegancia del diseño mecánico en el mundo que nos rodea.
