Portafusibles y Bloques de Fusibles: Guía Completa

En el complejo mundo de la electricidad, especialmente en aplicaciones automotrices, marinas o cualquier sistema que dependa de una red cableada, la protección de los componentes es fundamental. Un simple pico de corriente o un cortocircuito pueden causar daños costosos e incluso peligrosos. Aquí es donde entran en juego los fusibles, pero no pueden operar solos. Necesitan un lugar seguro donde alojarse y conectarse al circuito. Es en este punto donde los portafusibles y los bloques de fusibles se convierten en piezas esenciales.

Aunque ambos dispositivos cumplen la función crucial de integrar fusibles en un sistema eléctrico, tienen diferencias significativas en cuanto a su capacidad y uso. Comprender estas distinciones es vital para diseñar, instalar o reparar correctamente cualquier circuito eléctrico, garantizando la seguridad y el funcionamiento óptimo de todos los equipos conectados.

Comprendiendo los Portafusibles y Bloques de Fusibles

Para empezar, es importante definir qué es cada uno y cuál es su propósito principal dentro de un sistema eléctrico.

El Portafusible: Protección Individual

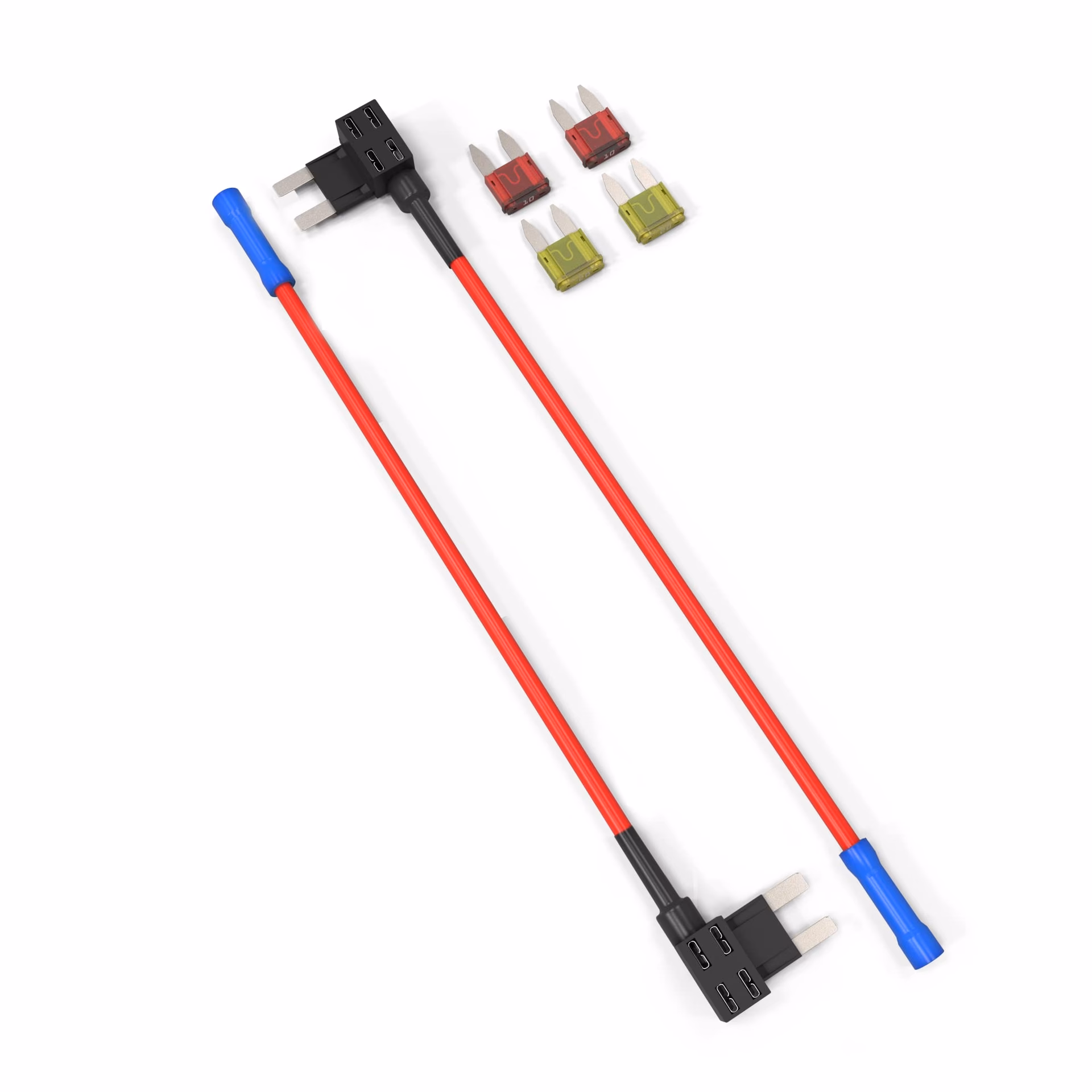

Un portafusible es un dispositivo diseñado específicamente para alojar un *único* fusible. Su función primordial es servir como un soporte seguro y un punto de conexión para el fusible dentro de un circuito. En esencia, es el guardián del fusible. Estos dispositivos son ideales para integrar un fusible en un punto específico de un circuito donde no existe una ranura o base preexistente para él. Son relativamente fáciles de instalar y mantener, lo que los hace adecuados para soluciones rápidas o para añadir protección a un solo componente o segmento de cableado.

Los portafusibles a menudo se instalan 'en línea', es decir, directamente en el cable que se desea proteger. Son la elección preferida para circuitos más simples donde solo se necesita proteger una única vía o un solo dispositivo.

El Bloque de Fusibles: Protección Múltiple

Por otro lado, un bloque de fusibles es un dispositivo más grande y complejo diseñado para alojar *múltiples* fusibles simultáneamente. Piensa en él como un centro de distribución de protección. Un solo bloque de fusibles puede contener desde unas pocas hasta una docena o más de ranuras para fusibles.

Los bloques de fusibles son esenciales en sistemas eléctricos más complejos donde es necesario proteger varios circuitos o equipos desde un punto centralizado. Son fundamentales en casi cualquier sistema eléctrico moderno, protegiendo equipos contra picos eléctricos. Son particularmente comunes en la industria *marina*, encontrándose en muchas embarcaciones para proteger la variada electrónica y equipos a bordo.

La principal ventaja de un bloque de fusibles es su capacidad para ofrecer protección simultánea a *varias* piezas de equipo electrónico. Esto simplifica el cableado y proporciona una solución organizada para la distribución de energía protegida.

Diferencias Clave: Portafusible vs. Bloque de Fusibles

La diferencia más obvia y fundamental radica en su capacidad: un portafusible aloja un solo fusible, mientras que un bloque de fusibles aloja múltiples fusibles. Esto dicta sus aplicaciones típicas:

• Capacidad: Portafusibles (uno), Bloques de Fusibles (múltiples).
• Uso en Circuitos: Portafusibles (circuitos simples, protección de un punto específico), Bloques de Fusibles (circuitos complejos, protección centralizada de múltiples equipos).
• Instalación: Portafusibles (a menudo en línea), Bloques de Fusibles (punto centralizado).
• Tamaño: Portafusibles (generalmente compactos), Bloques de Fusibles (más grandes).

Saber distinguir entre ellos es sencillo una vez que se conoce esta diferencia principal. Un portafusible se ve como un pequeño componente o una sección en un cable, mientras que un bloque de fusibles es una caja o panel con varias ranuras.

Tipos Comunes de Fusibles

La elección entre un portafusible y un bloque de fusibles depende del número de circuitos a proteger. Sin embargo, la elección del *fusible* adecuado depende de las necesidades específicas del circuito, principalmente del *amperaje* y del *tipo* de fusible requerido. Existen varios tipos de fusibles, cada uno con características y aplicaciones distintas:

• Fusibles AGC: Conocidos como fusibles de cartucho de vidrio *automotriz*, son fusibles de acción rápida que ganaron popularidad en la industria automotriz. Se destacan por su velocidad de reacción. Están disponibles en rangos de 0.5 amperios hasta 30 amperios, siendo una opción sólida para una variedad de circuitos eléctricos de baja y media corriente.
• Fusibles ANL: Estos fusibles suelen estar plateados y ofrecen una indicación visual clara cuando se han fundido. Los fusibles ANL están disponibles en rangos de amperaje mucho mayores, desde 35 amperios hasta 600 amperios, lo que permite encontrar el nivel de *protección* adecuado para aplicaciones de alta potencia. Son conocidos por su instalación sencilla.
• Fusibles ATC: Son fácilmente identificables por sus cuchillas tipo pin que se utilizan para la inserción en un circuito eléctrico. Los fusibles ATC aparecieron alrededor de 1976 y se han convertido en un estándar común desde entonces. Este tipo de fusible está disponible en rangos de amperaje que van desde 1 amperio hasta 40 amperios.
• Fusibles Maxi: Son fusibles de acción rápida que se parecen bastante a los fusibles ATC, pero son notablemente más grandes. Disponibles en rangos de amperaje desde 30 amperios hasta 80 amperios, son una opción robusta cuando un retardo de tiempo predecible puede ser beneficioso. Otra ventaja de estos fusibles es su tiempo de instalación rápido.
• Fusibles MRBF: Fusibles de batería con clasificación *marina* (Marine Rated Battery Fuses) se utilizan comúnmente en circuitos de protección de encendido y a menudo se usan junto con bloques de terminales. Este tipo de fusible está disponible en rangos de amperaje desde 30 amperios hasta 300 amperios, proporcionando la protección necesaria para aplicaciones de alta demanda en entornos marinos.
• Fusibles Clase T: Al igual que muchos fusibles de esta lista, son conocidos por su diseño de acción rápida. Este tipo de fusible se especializa en prevenir cortocircuitos y ofrece una impresionante capacidad de interrupción de 20,000 amperios. A menudo, los fusibles Clase T se encuentran protegiendo paneles de distribución y otros equipos eléctricos importantes donde se requiere una protección de alto nivel contra fallos severos.

La diferencia entre estos fusibles radica principalmente en su forma física, tamaño y el rango de *amperaje* que pueden soportar de manera segura. Diferentes aplicaciones tienen diferentes necesidades, lo que lleva a la existencia de diferentes tipos de fusibles y, por ende, de diferentes tipos de portafusibles o bloques de fusibles compatibles.

Cómo Elegir el Componente Adecuado

Seleccionar el fusible, portafusible o bloque de fusibles correcto es crucial para garantizar la seguridad y fiabilidad del sistema eléctrico. El factor decisivo más importante es el amperaje requerido por el circuito o el equipo que se está protegiendo. El fusible debe tener un valor de amperaje ligeramente superior a la corriente de operación normal del circuito, pero lo suficientemente bajo como para fundirse rápidamente en caso de una sobrecarga o cortocircuito que pueda dañar los componentes.

Una vez que se conoce el amperaje necesario, el siguiente paso depende de si se está reemplazando un componente existente o realizando una nueva instalación:

• Si está reemplazando un fusible: Las opciones se limitan, ya que el nuevo fusible debe ser del mismo *tipo* y *amperaje* que el original y debe encajar en el portafusible o bloque de fusibles existente.
• Si está reemplazando un portafusible o bloque de fusibles, o realizando una nueva instalación: Tiene más flexibilidad. Primero, determine el *tipo* de fusible que mejor se adapta a su aplicación (basado en el entorno, la velocidad de acción requerida, el rango de amperaje, etc.). Luego, seleccione el portafusible (si es para un solo circuito) o el bloque de fusibles (si es para múltiples circuitos) que sea compatible con el tipo de fusible elegido y que pueda soportar el *amperaje* total o individual de los circuitos a proteger.

Elegir primero el tipo de fusible adecuado ayuda a reducir las opciones de portafusibles o bloques de fusibles, ya que cada tipo de fusible requiere un soporte específico. Luego, dentro de ese tipo, se selecciona el que cumpla con los requisitos de amperaje.

Preguntas Frecuentes

Aquí respondemos algunas preguntas comunes sobre portafusibles y bloques de fusibles:

¿Cuál es la función principal de un portafusible?

La función principal es alojar y proteger de forma segura un fusible, integrándolo en un circuito eléctrico para proteger otros componentes contra sobrecargas y cortocircuitos.

¿En qué se diferencia un portafusible de un bloque de fusibles?

La diferencia clave es la capacidad: un portafusible aloja un solo fusible, mientras que un bloque de fusibles puede alojar múltiples fusibles (varios circuitos) desde un punto centralizado.

¿Dónde se implementan típicamente los bloques de fusibles?

Se implementan en casi cualquier sistema eléctrico para proteger equipos de picos de corriente. Son muy comunes en aplicaciones automotrices y en la industria marina, donde se necesita proteger múltiples dispositivos electrónicos simultáneamente.

¿Qué tipos de fusibles existen?

Existen varios tipos, como AGC, ANL, ATC, Maxi, MRBF y Clase T, entre otros. Se diferencian en su forma, tamaño, rango de amperaje, velocidad de acción y aplicaciones típicas (automotriz, marina, industrial, etc.).

¿Cómo sé qué tipo de fusible o bloque de fusibles usar?

La elección depende primero del *amperaje* necesario para el circuito. Luego, si se reemplaza, se debe usar el mismo tipo existente. En una nueva instalación, se elige el *tipo* de fusible/soporte que mejor se adapte a las necesidades de la aplicación (entorno, complejidad del circuito, etc.) y finalmente se selecciona el que cumpla con el amperaje.

¿Cuánto cuesta un portafusible o un bloque de fusibles?

El costo de los portafusibles y bloques de fusibles varía ampliamente dependiendo del tipo, tamaño, capacidad de amperaje, material, marca y lugar de compra. No se dispone aquí de información específica sobre precios, ya que estos fluctúan considerablemente.

En conclusión, tanto los portafusibles como los bloques de fusibles son componentes indispensables para la seguridad eléctrica. Elegir el adecuado, junto con el fusible correcto, es un paso fundamental para proteger sus equipos y garantizar un funcionamiento seguro y fiable de cualquier sistema eléctrico.
