Lazo Cerrado vs. Lazo Abierto: Control en Autos

En el mundo de la automatización y, por extensión, en el complejo funcionamiento de los vehículos modernos, los sistemas de control de movimiento son esenciales. Estos sistemas, anclados en los principios de la teoría del control, son los cerebros que gestionan y optimizan el movimiento de componentes y procesos, permitiendo la automatización de tareas que antes requerían intervención humana directa. Entender cómo funcionan es clave para comprender la eficiencia y precisión de la maquinaria actual, desde líneas de producción hasta el motor de tu propio automóvil.

La base de muchos de estos sistemas de control reside en la teoría de los sistemas lineales. Esta teoría postula una relación directa y predecible entre la entrada y la salida de un sistema, caracterizada principalmente por dos propiedades: la Proporcionalidad, donde la respuesta es directamente proporcional a la señal de entrada, y la Superposición, donde las respuestas a múltiples entradas se suman linealmente. Estas características facilitan enormemente el modelado matemático y el análisis de cómo se comportarán los sistemas bajo diversas condiciones.

Comprender el comportamiento de estos sistemas es vital. Por ejemplo, en la industria, el análisis de vibraciones en sistemas lineales puede revelar mucho sobre la 'salud' de una máquina. Un espectro de vibración armónico suele indicar un funcionamiento normal, mientras que picos numerosos y de gran amplitud pueden ser una señal de fallas o problemas, como holguras mecánicas. Un espectro simple sugiere un estado saludable, mientras que uno complejo y con picos elevados indica problemas.

¿Qué es un Sistema de Control de Movimiento?

Fundamentados en los principios de los sistemas lineales, los sistemas de control de movimiento son diseñados para gestionar y dar instrucciones precisas a otros sistemas o componentes. Su objetivo primordial es la automatización de tareas, operando de manera eficiente y óptima. Esto no solo reduce la probabilidad de errores en los procesos, sino que también mejora significativamente los resultados finales, ya sea en una línea de ensamblaje o en el ajuste fino de un componente automotriz. Son una herramienta poderosa para optimizar operaciones, reducir costos y aumentar la productividad.

La Necesidad de Comprender: Lazo Abierto vs. Lazo Cerrado

Para optimizar cualquier sistema, ya sea en una fábrica o en un vehículo, es fundamental comprender sus conceptos clave. Esto nos permite identificar los requerimientos específicos y seleccionar los mecanismos y piezas que mejor se adapten a nuestros propósitos de productividad y calidad. En este contexto, la distinción fundamental se encuentra en los dos tipos principales de sistemas de control:

• Sistema de Control de Lazo Abierto
• Sistema de Control de Lazo Cerrado

Sistema de Control de Lazo Abierto

La característica distintiva de un sistema de lazo abierto es la ausencia de retroalimentación. Estos sistemas no utilizan información de la salida para ajustar su funcionamiento. Simplemente aplican una señal de control (entrada) y esperan una respuesta de movimiento deseada. Su programación se basa en una entrada de referencia fija que corresponde a una condición operativa predeterminada. Solo existen dos señales principales: la de entrada y la de salida, interrelacionadas, pero sin un mecanismo de comparación que ajuste la entrada basándose en la salida.

Ejemplos cotidianos de sistemas de lazo abierto incluyen una lavadora automática (que sigue un ciclo preestablecido sin medir cuán limpia está la ropa) o un tostador de pan (que funciona por tiempo sin medir el grado de tostado real del pan). En el contexto de la industria automotriz o de acabados, un sistema de pintura con reguladores de aire manuales que se ajustan sin medir continuamente la velocidad de la copa giratoria sería un ejemplo.

Ventajas de un Sistema de Lazo Abierto

• Simplicidad de construcción y fácil mantenimiento.
• Menos costoso en comparación con los sistemas de lazo cerrado.
• No presenta problemas inherentes de estabilidad.
• Adecuado cuando medir la salida es difícil o no es crucial.

Desventajas de un Sistema de Lazo Abierto

• Es susceptible a perturbaciones externas.
• La precisión depende en gran medida de la calibración inicial y la estabilidad del entorno.
• No puede corregir errores si la salida real difiere de la deseada.

Sistema de Control de Lazo Cerrado

Los sistemas de lazo cerrado, también conocidos como sistemas de control con realimentación (o feedback), son fundamentalmente diferentes. En estos sistemas, la acción de control depende directamente de la señal de salida. La salida del sistema se mide y se compara con la entrada de referencia (el valor deseado). Esta comparación genera una 'señal de error', que es utilizada por el controlador para ajustar la acción sobre el proceso. El objetivo es minimizar este error, llevando la salida real lo más cerca posible del valor deseado.

En el ámbito automotriz e industrial, los sistemas de lazo cerrado son omnipresentes. Un termostato es un ejemplo clásico: mide la temperatura actual (salida), la compara con la temperatura deseada (entrada de referencia), y si hay una diferencia (error), activa o desactiva el sistema de calefacción o refrigeración para corregirlo. En un coche, el control de crucero es un sistema de lazo cerrado: mide la velocidad actual y la ajusta (acelerando o frenando) para mantener la velocidad establecida por el conductor.

Otro ejemplo relevante mencionado es el control de procesos industriales en líneas de acabado. Mientras un sistema de lazo abierto requeriría ajustar manualmente la presión de aire para un atomizador y verificar periódicamente su velocidad (RPM), un sistema de lazo cerrado permite fijar la velocidad deseada (ej. 50,000 RPM). El sistema medirá continuamente la velocidad real y ajustará automáticamente la presión de aire para mantenerla dentro de un margen de error aceptable. Esta capacidad de autorregulación es una ventaja clave.

Ventajas de un Sistema de Lazo Cerrado

• Mayor precisión y exactitud al corregir errores.
• Menor sensibilidad a las perturbaciones externas y variaciones internas del sistema.
• Capacidad de autorregulación y adaptación a cambios.
• Permite la recopilación de datos en tiempo real para análisis y mejora continua.
• Mayor repetibilidad y consistencia en los resultados.

Desventajas de un Sistema de Lazo Cerrado

• Mayor complejidad y, por lo tanto, mayor costo de diseño e implementación.
• Pueden presentar problemas de estabilidad si no están diseñados correctamente.
• Requieren sensores para medir la salida.

Sensores en Sistemas de Lazo Cerrado

Los sensores juegan un papel crucial en los sistemas de lazo cerrado, ya que son el componente encargado de medir la salida del sistema y proporcionar la señal de retroalimentación al controlador. Sin sensores, la comparación entre la salida real y la deseada no sería posible.

Un ejemplo específico son los sensores de corriente de lazo cerrado, como los de la Serie P28x mencionados. Estos dispositivos miden con alta precisión corrientes eléctricas en rangos específicos (ej. 150 A a 350 A). Su alta precisión (<0.7%) y rápido tiempo de reacción (<1 μs) los hacen ideales para aplicaciones críticas donde la medición exacta de la corriente es vital para el control, como en:

• Estaciones de carga de vehículos eléctricos (para controlar la energía suministrada).
• Inversores de paneles solares (para gestionar la energía enviada a la red).
• Sistemas de almacenamiento de energía con baterías (BESS) (para controlar la carga y descarga).

La elección de un sensor adecuado, con el rango, precisión y velocidad de respuesta correctos, es fundamental para el rendimiento óptimo de un sistema de control de lazo cerrado.

Comparativa: Lazo Abierto vs. Lazo Cerrado

¿Cuándo Utilizar Cada Tipo de Control?

La elección entre un sistema de lazo abierto y uno de lazo cerrado depende de los requisitos específicos de la aplicación:

Cuándo usar Lazo Abierto:

• Cuando el bajo costo es la máxima prioridad.
• Cuando las perturbaciones externas son mínimas o predecibles.
• Cuando no es posible o necesario medir cuantitativamente la salida.
• Cuando la calidad o el resultado no requiere alta precisión constante.
• Cuando el proceso es simple y rara vez cambia.

Un fabricante de camiones que aplica un material de dos componentes donde mantener bajos los costos es clave y las variaciones en la calidad del acabado no son críticas podría optar por un sistema de mezcla con control de lazo abierto.

Cuándo usar Lazo Cerrado:

• Cuando se requiere alta precisión y repetibilidad (ej. control de velocidad, caudal, presión, temperatura).
• Cuando el proceso puede ser afectado por variables externas o cambios internos.
• Cuando la calidad del resultado es específica y valiosa.
• Cuando el análisis de datos en tiempo real y la capacidad de corrección son importantes.
• Cuando se necesita consistencia en la producción a lo largo del tiempo (turnos, días, semanas).

Un fabricante de vehículos que necesita mantener un grosor de pintura milimétrico constante, donde las variaciones en viscosidad o presión de aire son comunes, se beneficiará enormemente de un sistema de control de lazo cerrado que ajuste automáticamente los parámetros para mantener el resultado deseado.

Preguntas Frecuentes sobre Sistemas de Control

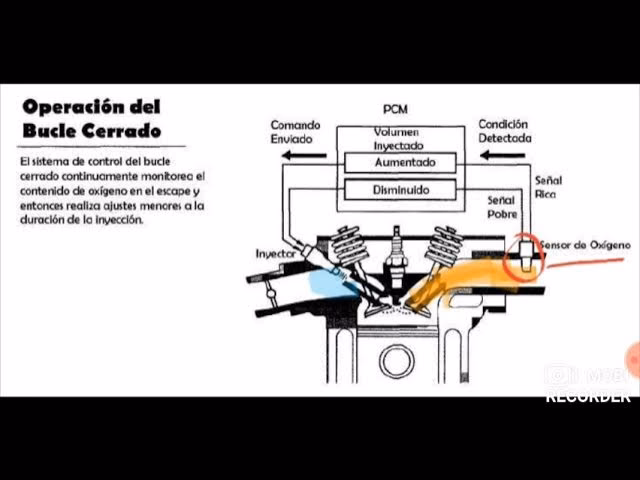

¿Qué significa bucle cerrado en un carro?

En un coche, un sistema de bucle cerrado significa que el sistema mide continuamente un parámetro (como la velocidad, la temperatura del motor, las emisiones de escape, etc.) y utiliza esa medición para ajustar su funcionamiento y mantener ese parámetro en el valor deseado. Por ejemplo, el control de crucero mide la velocidad y ajusta el acelerador para mantener la velocidad programada.

¿Cuál es la diferencia principal entre lazo abierto y lazo cerrado?

La diferencia principal radica en la retroalimentación. Un sistema de lazo abierto no usa la información de la salida para ajustar su control, mientras que un sistema de lazo cerrado sí lo hace, comparando la salida real con la deseada y corrigiendo cualquier desviación.

¿Por qué son importantes los sistemas de lazo cerrado en la automatización?

Los sistemas de lazo cerrado son cruciales en la automatización porque permiten una mayor precisión, repetibilidad y capacidad de respuesta a cambios y perturbaciones. Esto resulta en procesos más eficientes, productos de mayor calidad y una reducción de desperdicios y errores.

¿Qué son los sensores de lazo cerrado?

Los sensores de lazo cerrado son dispositivos que miden la salida de un sistema y proporcionan la señal de retroalimentación necesaria para que el controlador de lazo cerrado pueda comparar la salida real con la deseada y ajustar la acción de control. Son el 'sentido' del sistema de lazo cerrado.

Conclusión

Los sistemas de control, ya sean de lazo abierto o, de manera más sofisticada, de lazo cerrado, son la columna vertebral de la automatización moderna, con una presencia indiscutible en la industria y en los vehículos que utilizamos a diario. Mientras que los sistemas de lazo abierto ofrecen simplicidad y bajo costo para tareas menos críticas, los sistemas de lazo cerrado, con su uso fundamental de la retroalimentación, proporcionan la precisión, la eficiencia y la capacidad de adaptación necesarias para los procesos más exigentes. Comprender esta distinción y el papel vital de componentes como los sensores es esencial para cualquiera que busque optimizar procesos, mejorar la calidad y aprovechar al máximo la tecnología de control.
