Motores de Émbolo: El Corazón de tu Vehículo

Los motores de émbolo, también conocidos comúnmente como motores de pistón o, de forma más coloquial, motores de explosión o diésel, representan la tecnología de combustión interna alternativos más extendida en el mundo del transporte y la industria. Son máquinas térmicas que operan mediante un proceso cíclico donde la energía liberada por la combustión de un combustible empuja una pieza fundamental: el émbolo o pistón.

Este movimiento alternativo del émbolo dentro de un cilindro se transforma, a través de un mecanismo de biela y cigüeñal, en un movimiento de rotación que es, en última instancia, el que genera la potencia útil para mover un vehículo o accionar una máquina. Su funcionamiento se basa en aprovechar la expansión de los gases resultantes de una reacción exotérmica (la combustión) para generar trabajo mecánico.

A diferencia de las máquinas rotativas, como las turbinas o el motor Wankel, donde las piezas principales ya tienen un movimiento de rotación inherente, los motores de émbolo se caracterizan por el movimiento lineal (alternativo) de sus pistones. Este movimiento lineal es convertido posteriormente en rotación.

El funcionamiento cíclico de estos motores implica que, tras cada ciclo de trabajo, es necesario reemplazar los gases quemados por una nueva mezcla de aire y combustible dentro del cilindro. Este proceso vital se denomina renovación de la carga. La mezcla ideal de aire y combustible varía según el tipo de motor y combustible, pero en los motores de gasolina suele rondar las 16 partes de aire por una de combustible.

En esencia, en estos motores, la energía contenida en el fluido (la mezcla de aire y combustible o solo aire en el caso de los diésel) disminuye al expandirse, transformándose en energía mecánica. La máquina opuesta sería, por ejemplo, un compresor o una bomba, donde se transfiere energía mecánica a un fluido para aumentar su presión o moverlo.

El Émbolo (Pistón): El Corazón Móvil del Cilindro

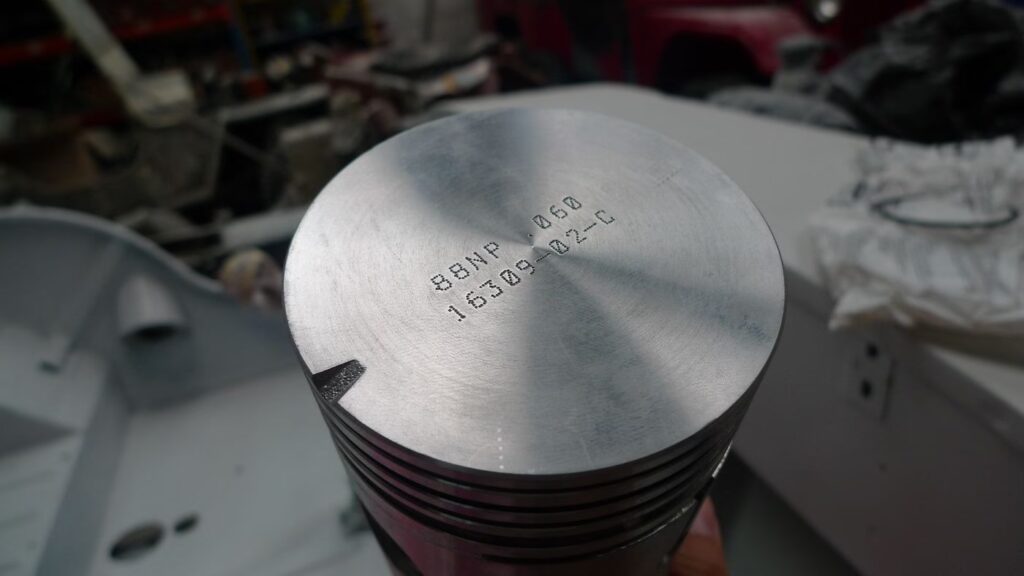

El émbolo, también conocido universalmente como pistón, es una pieza absolutamente imprescindible dentro del mecanismo de un motor de émbolo. Su función principal es doble: por un lado, cambia el volumen y la presión del fluido (la mezcla de aire y combustible o solo aire) dentro del cilindro durante las fases de admisión y compresión; por otro lado, recibe directamente la fuerza generada por la combustión, convirtiendo esa energía térmica en un impulso mecánico que transmite al cigüeñal a través de la biela.

Para cumplir su función bajo las extremas condiciones de temperatura y presión que se dan en el interior del cilindro, los pistones deben poseer características muy específicas. Suelen estar fabricados mayoritariamente de aleaciones de aluminio, a menudo combinadas con magnesio, silicio u otros metales. El aluminio es elegido por su ligereza (fundamental para permitir altas revoluciones por minuto o rpm) y su buena conductividad térmica, que ayuda a disipar el calor. Sin embargo, también deben ser extremadamente resistentes a las altas temperaturas, a la presión de la combustión, al desgaste por fricción constante con las paredes del cilindro y a la corrosión.

Características Esenciales del Pistón

• Robustez: Deben tener una estructura muy fuerte, especialmente en las zonas que soportan mayor esfuerzo directo, como la cabeza (la parte superior) y el alojamiento donde se conecta el bulón o perno.
• Ligereza y Equilibrio: Es crucial que todos los pistones de un mismo motor tengan un peso muy similar y sean ligeros en general. Esto minimiza las fuerzas de inercia y ayuda a evitar vibraciones y desequilibrios en el movimiento alternativo dentro de los cilindros.
• Conductividad Térmica: Deben ser capaces de disipar el calor eficientemente para evitar el sobrecalentamiento y las dilataciones excesivas.
• Resistencia: Alta resistencia al desgaste por el roce constante y a la corrosión causada por los productos de la combustión.

Partes Principales de un Pistón

Un pistón no es una pieza maciza simple; está diseñado con varias partes especializadas:

• Cabeza o Cielo: Es la superficie superior del pistón, la que está en contacto directo con la cámara de combustión. Aquí se comprime la mezcla y se recibe la fuerza de la explosión. Su forma (plana, cóncava, convexa) varía según el diseño del motor para optimizar la combustión o evitar colisiones con las válvulas.
• Zona de Landas: La parte vertical del pistón, por encima del alojamiento del perno, donde se mecanizan las ranuras para los segmentos.
• Ranuras de Compresión: Generalmente son dos o más ranuras donde se alojan los segmentos de compresión. Su función es asegurar la estanqueidad de la cámara de combustión, impidiendo que los gases de alta presión pasen al cárter.
• Ranura de Control de Aceite: Ubicada debajo de las ranuras de compresión. Aloja el segmento rascador de aceite, cuya misión es retirar el exceso de aceite lubricante de las paredes del cilindro durante el movimiento descendente del pistón, evitando que pase a la cámara de combustión.
• Segmentos del Pistón (Aros): Son anillos metálicos elásticos que se insertan en las ranuras. Los segmentos de compresión sellan la cámara, mientras que el segmento rascador controla la lubricación. También ayudan a transferir calor del pistón a las paredes del cilindro.
• Barreno o Alojamiento del Bulón/Perno: Es el orificio transversal que atraviesa el cuerpo del pistón. Aquí se inserta el bulón o perno, que articula el pistón con la biela, permitiendo el movimiento basculante de esta última.
• Placa Inbar: En algunos diseños, especialmente en pistones de aluminio, se insertan cilindros de acero (placas Inbar) alrededor del alojamiento del bulón para controlar la dilatación térmica en esa zona crítica.
• Faldón o Falda: Es la parte inferior del pistón, por debajo del alojamiento del bulón. Guía el pistón dentro del cilindro y ayuda a distribuir las fuerzas laterales, protegiendo la conexión entre el pistón y la biela.

Funcionamiento Básico de un Motor de Émbolo

Aunque existen variantes (principalmente de dos y cuatro tiempos), el principio básico es el mismo: la expansión de gases a alta presión empuja el pistón. Este movimiento lineal del pistón se transmite a una biela, que está conectada excéntricamente a un cigüeñal. La biela actúa como una palanca que convierte el movimiento alternativo del pistón en el movimiento de rotación del cigüeñal. El cigüeñal, a su vez, está conectado a la transmisión del vehículo o a la máquina que el motor debe accionar.

El proceso es cíclico y requiere la renovación constante de la carga (entrada de nueva mezcla fresca y salida de gases de escape). La forma en que se realiza esta renovación define los dos tipos principales de ciclos de trabajo:

• Ciclo de Cuatro Tiempos (4T): El ciclo completo de trabajo (admisión, compresión, combustión/expansión y escape) se realiza en cuatro carreras del pistón (dos hacia abajo y dos hacia arriba) y dos vueltas completas del cigüeñal. La entrada y salida de gases se controla mediante válvulas (de admisión y escape) que se abren y cierran en momentos precisos, generalmente accionadas por un árbol de levas sincronizado con el cigüeñal.
• Ciclo de Dos Tiempos (2T): El ciclo de trabajo se completa en solo dos carreras del pistón (una hacia abajo y una hacia arriba) y una única vuelta del cigüeñal. La renovación de la carga se logra por barrido, donde la mezcla fresca que entra por lumbreras (orificios en la pared del cilindro) empuja los gases de escape hacia afuera, también a través de lumbreras. En muchos motores 2T, el propio pistón, con su movimiento, abre y cierra estas lumbreras. Algunos diésel 2T pueden usar válvulas de escape en la culata.

Configuraciones y Tipos Principales

Los motores de émbolo se clasifican según varios criterios:

Según el Número y Disposición de Cilindros

La cantidad de cilindros puede variar desde uno solo hasta doce o más en motores grandes. La disposición de los cilindros alrededor del cigüeñal también define el tipo:

• En Línea: Cilindros dispuestos en una sola fila recta. Es la configuración más común en motores de 4 y 6 cilindros.
• En V: Dos bancos de cilindros dispuestos en un ángulo, formando una 'V'. Común en motores de 6, 8, 10 y 12 cilindros, permite un motor más corto y compacto.
• Opuestos (Bóxer): Los cilindros están dispuestos horizontalmente en lados opuestos del cigüeñal, con los pistones moviéndose hacia adentro y hacia afuera simultáneamente.
• Radial: Los cilindros están dispuestos radialmente alrededor de un cigüeñal central. Históricamente común en aviación.
• Con Pistones Opuestos: Dos pistones trabajan en los extremos opuestos de un mismo cilindro.

Según la Forma de Provocar la Ignición

• Motores de Ciclo Otto (Gasolina): La ignición de la mezcla de aire y combustible se provoca mediante una chispa eléctrica generada por una bujía en el momento justo, tras la compresión.
• Motores de Ciclo Diésel: Solo se introduce aire en el cilindro. El combustible (gasóleo) se inyecta a muy alta presión cuando el aire ya ha sido fuertemente comprimido y calentado por esa compresión. La ignición ocurre espontáneamente al entrar el combustible en contacto con el aire caliente (encendido por compresión).

Según la Presión de Admisión

• Motores Atmosféricos: La presión del aire o mezcla que entra al cilindro es la presión atmosférica del entorno (o ligeramente menor).
• Motores Sobrealimentados: Se utiliza un compresor (como un turbocompresor o un compresor volumétrico) para forzar la entrada de aire (o mezcla) a una presión superior a la atmosférica. Esto permite introducir más oxígeno en el cilindro, quemar más combustible y, por lo tanto, obtener mayor potencia de un motor de tamaño dado. Son cada vez más comunes por su eficiencia y capacidad para mantener el rendimiento a mayor altitud.

Aplicaciones de los Motores de Émbolo

Los motores de émbolo son, con diferencia, los más utilizados en una vasta gama de aplicaciones, principalmente donde se requiere una fuente de potencia autónoma (no dependiente de una red):

• Transporte Terrestre: Son el motor principal en automóviles, motocicletas, camiones, autobuses, maquinaria agrícola, maquinaria de construcción y ferrocarriles.
• Transporte Marítimo: Impulsan desde pequeñas embarcaciones fuera borda hasta los motores diésel gigantes de los grandes buques transoceánicos (donde predominan los 2T diésel de gran potencia).
• Aviación: Aunque las turbinas dominan la aviación comercial y militar, los motores de émbolo (generalmente de ciclo Otto o, más recientemente, diésel) se siguen utilizando ampliamente en la aviación deportiva y avionetas pequeñas.
• Aplicaciones Estacionarias: Se emplean en grupos electrógenos (especialmente de emergencia), motobombas, compresores y para accionar diversas máquinas industriales o rurales (motosierras, cortacéspedes, etc.), a menudo en lugares sin acceso a la red eléctrica.

Cada tipo de motor de émbolo encuentra su nicho de aplicación donde sus características son más ventajosas. Los 2T de gasolina, por ejemplo, fueron muy populares en motocicletas pequeñas y herramientas por su sencillez y ligereza, aunque su uso ha disminuido por normativas de emisiones. Los 4T de gasolina dominan los automóviles y motos de cilindrada media/alta por su suavidad y eficiencia. Los diésel, tanto 2T como 4T, son preferidos en aplicaciones de carga pesada y transporte profesional por su alto par motor y eficiencia en el consumo de combustible.

Ventajas y Desventajas

La popularidad y el desarrollo masivo de los motores de émbolo se deben a varias ventajas significativas:

• Uso de Combustibles Líquidos: Permiten utilizar combustibles con alta densidad energética (gasolina, diésel), lo que resulta en una gran autonomía y un almacenamiento relativamente sencillo del combustible.
• Amplio Rango de Potencia: Pueden diseñarse para entregar potencias muy variadas, desde fracciones de kilovatio en pequeñas herramientas hasta decenas de megavatios en motores marinos gigantes.
• Rendimiento Aceptable: Aunque limitados por las leyes de la termodinámica (ciclo de Carnot), logran rendimientos térmicos razonables, a menudo superando el 30% e incluso el 50% en los diésel más grandes y eficientes.
• Versatilidad: Su adaptabilidad a diferentes combustibles, tamaños y configuraciones los hace aptos para una enorme diversidad de aplicaciones.

Sin embargo, también presentan inconvenientes importantes:

• Dependencia de Combustibles Fósiles: Mayoritariamente dependen de derivados del petróleo (gasolina, diésel), que son recursos no renovables y cuyos precios son volátiles.
• Contaminación: La combustión de estos combustibles genera emisiones contaminantes (óxidos de nitrógeno, partículas, monóxido de carbono, hidrocarburos no quemados) que contribuyen a problemas de salud pública en áreas urbanas (smog) y al cambio climático global (emisiones de CO2).
• Vibraciones y Ruido: El movimiento alternativo de los pistones genera vibraciones que deben ser gestionadas mediante contrapesos y diseños de motor equilibrados.
• Complejidad: Especialmente los motores de 4 tiempos, requieren sistemas complejos de distribución (válvulas, árboles de levas) y lubricación.

La búsqueda de alternativas más limpias y eficientes ha llevado al desarrollo de vehículos eléctricos, de pila de combustible, o el uso de combustibles alternativos. No obstante, los motores de émbolo continúan evolucionando, mejorando su eficiencia y reduciendo emisiones para seguir siendo una fuerza dominante en el panorama energético y del transporte global.

Preguntas Frecuentes sobre Motores de Émbolo

¿Qué es exactamente un motor de émbolo?
Es un tipo de motor térmico de combustión interna que utiliza uno o varios pistones (émbolos) que se mueven alternativamente dentro de cilindros. La fuerza generada por la expansión de los gases de la combustión empuja estos pistones, cuyo movimiento lineal se convierte en rotación mediante un cigüeñal.

¿Cuál es la función principal del émbolo (pistón)?
El émbolo tiene dos funciones clave: comprimir la mezcla de aire y combustible (o solo aire) y recibir la fuerza de la explosión resultante de la combustión. Transmite este impulso, a través de la biela, al cigüeñal para generar movimiento rotacional.

¿De qué materiales suelen estar hechos los émbolos?
Generalmente se fabrican de aleaciones de aluminio por su ligereza y buena conductividad térmica, combinadas con otros metales como silicio o magnesio para aumentar su resistencia a las altas temperaturas y al desgaste.

¿Cuáles son las partes principales de un émbolo?
Las partes fundamentales incluyen la cabeza (parte superior), las ranuras para los segmentos (de compresión y de aceite), el alojamiento del bulón (para conectar la biela), y el faldón (parte inferior que guía el movimiento).

¿Cómo se clasifican los motores de émbolo?
Se clasifican comúnmente por el número y disposición de cilindros (en línea, en V, etc.), por el tipo de ignición (Otto/gasolina por chispa o Diésel por compresión) y por el ciclo de trabajo (dos o cuatro tiempos).

¿Qué diferencia hay entre un motor de 2 tiempos y uno de 4 tiempos?
La principal diferencia radica en el número de carreras del pistón necesarias para completar un ciclo de trabajo. Un motor de 4 tiempos requiere cuatro carreras del pistón y dos vueltas del cigüeñal, controlando la renovación de la carga con válvulas. Un motor de 2 tiempos completa el ciclo en dos carreras del pistón y una vuelta del cigüeñal, usando principalmente lumbreras en la pared del cilindro para la renovación de la carga.

¿Por qué se usan motores de émbolo en lugar de otros tipos?
Sus principales ventajas incluyen la alta densidad energética de los combustibles líquidos que utilizan, su amplia gama de potencias, rendimientos aceptables y gran versatilidad para diversas aplicaciones, especialmente donde se necesita autonomía.

¿Cuáles son los principales inconvenientes de estos motores?
Los mayores inconvenientes son su dependencia de combustibles fósiles no renovables y la generación de emisiones contaminantes que impactan la calidad del aire y contribuyen al cambio climático.
