El Motor de Corriente Directa en Vehículos

El motor de corriente directa, o motor de corriente continua como también se le conoce, es un dispositivo fundamental en numerosas aplicaciones, desde la industria pesada hasta pequeños aparatos electrónicos y, por supuesto, en el ámbito automotriz y de vehículos de diversa índole. Su capacidad para transformar la energía eléctrica en energía mecánica mediante un movimiento rotatorio lo convierte en una pieza clave en sistemas de accionamiento y control.

La historia de estos "caballos de fuerza" se remonta a 1821, cuando el brillante físico, matemático y químico británico Michael Faraday sentó las bases con un dispositivo experimental. Este primer invento sirvió como catalizador para futuros hallazgos y avances en el campo de la electromecánica. Casi cinco décadas después, el mismo físico británico dio un paso crucial al desarrollar un motor eléctrico capaz de propulsar máquinas, respondiendo a la creciente necesidad de fuentes de energía potentes para los trabajos de la época. Sin embargo, fue en 1870 cuando se construyó el primer motor práctico, marcando oficialmente el nacimiento del motor de corriente directa tal como lo conocemos hoy en día en sus principios fundamentales.

¿Qué es un Motor de Corriente Directa?

En esencia, un motor de corriente directa es un dispositivo electromecánico diseñado para convertir la energía eléctrica en energía mecánica, generando un movimiento de rotación. Este proceso se basa en la interacción de campos magnéticos. El campo magnético es, sin duda, uno de los elementos más cruciales para el funcionamiento de estos equipos. Sin embargo, para operar de manera eficaz, el motor de corriente directa depende de la colaboración de varios componentes interconectados.

Las partes fundamentales que componen un motor de corriente directa incluyen:

• Estátor: Es la parte fija del motor, encargada de proporcionar soporte mecánico a la estructura. Sujeta los polos de la máquina, los cuales pueden ser creados por devanados de hilo de cobre sobre un núcleo de hierro o, en el caso de motores más pequeños o modernos, por imanes permanentes. Genera el campo magnético estacionario.
• Rotor: También conocido como armadura o inducido, es el componente giratorio y tiene forma cilíndrica. Contiene un devanado y un núcleo que son alimentados con corriente directa a través del colector. El movimiento del rotor es el que produce la energía mecánica útil.
• Colector: Parte esencial del rotor, formado por delgas (segmentos) de cobre. Su función es invertir periódicamente la dirección de la corriente en las bobinas del rotor, permitiendo que la rotación sea continua.
• Escobillas (o Carbones): Son contactos fijos, generalmente hechos de grafito o materiales enriquecidos con metal, que están en contacto con las delgas del colector. Transfieren la corriente eléctrica desde la fuente externa a las bobinas del rotor a través del colector.

Es importante mencionar que, en el sector industrial y comercial, a estos dispositivos eléctricos se les conoce indistintamente como motores de corriente directa o motores de corriente continua.

Principio de Funcionamiento de un Motor de Corriente Directa

La operación de un motor de corriente directa se basa en un principio fundamental de la física: la interacción entre campos magnéticos. Específicamente, se fundamenta en la Ley de Lorentz, que describe la fuerza que experimenta una carga eléctrica en movimiento dentro de un campo magnético.

El funcionamiento consiste en la repulsión y atracción que ejercen los polos magnéticos del imán (permanente o electroimán) ubicado en el estátor sobre los polos magnéticos generados por un electroimán montado en un eje. Este electroimán giratorio es el rotor.

El eje permite que el rotor gire libremente entre los polos magnéticos del estátor (polo norte y polo sur). Cuando la corriente directa fluye a través de las bobinas del rotor (a través del colector y las escobillas), estas bobinas se convierten en un electroimán, generando su propio campo magnético con polos norte y sur.

La interacción entre el campo magnético del estátor y el campo magnético del rotor crea fuerzas magnéticas. Si los polos del estátor y del rotor coinciden (por ejemplo, norte con norte), se genera una fuerza de repulsión. Si son opuestos (norte con sur), se genera una fuerza de atracción. Estas fuerzas combinadas producen un torque magnético que hace que el rotor rompa la inercia y comience a girar sobre su eje.

Sin el colector y las escobillas, el rotor solo giraría hasta que sus polos se alinearan con los polos opuestos del estátor, y ahí se detendría. El colector, al girar con el rotor y estar en contacto con las escobillas fijas, invierte periódicamente la dirección de la corriente en las bobinas del rotor justo en el momento adecuado. Esta inversión de corriente provoca que los polos del electroimán del rotor cambien de polaridad, asegurando que siempre haya una fuerza de repulsión o atracción que mantenga el movimiento de rotación en la misma dirección. Es esta conmutación la que permite la rotación continua del rotor, ya sea en sentido horario o antihorario, dependiendo de cómo esté conectado el motor a la fuente de alimentación.

Tipos de Motores de Corriente Directa

Los motores de corriente directa se clasifican principalmente según la forma en que se conectan los devanados de campo (estátor) y de armadura (rotor). Esta configuración influye significativamente en sus características de par y velocidad.

• Motor Serie: En este tipo, el devanado de campo está conectado en serie con el devanado de armadura. Una característica distintiva es que el par motor aumenta considerablemente con el cuadrado del incremento de la corriente. Esta relación se mantiene hasta que se alcanza la saturación magnética del motor. Son conocidos por su alto par de arranque, lo que los hace adecuados para aplicaciones que requieren iniciar cargas pesadas.
• Motor Shunt (o Paralelo): Aquí, el devanado de campo está conectado en paralelo (en derivación) con el devanado de armadura. En este caso, el par y la velocidad son relativamente independientes de la carga, siempre y cuando el voltaje de alimentación se mantenga constante. La velocidad puede controlarse de manera precisa ajustando la resistencia en el circuito de campo.
• Motor Compuesto (o Compound): Este tipo combina características de los motores serie y shunt, ya que posee dos devanados de campo: uno conectado en serie con la armadura y otro conectado en paralelo con la armadura. Esta configuración le permite manejar incrementos súbitos de carga sin experimentar cambios drásticos en la velocidad, ofreciendo un equilibrio entre el alto par de arranque del motor serie y la regulación de velocidad del motor shunt. El texto fuente menciona un tipo "compoud" que parece ser una descripción ligeramente diferente de un motor compuesto, indicando la presencia de dos bobinados inductores autónomos, uno en serie y otro en derivación.

Además de esta clasificación tradicional, existe una distinción fundamental basada en la presencia o ausencia de escobillas, como veremos más adelante.

Características Principales del Motor de Corriente Directa

La propiedad fundamental de estos motores reside en su constitución interna, que incluye los devanados, la armadura (rotor), el colector y los carbones (escobillas). Estos elementos trabajan en conjunto para lograr la conversión de energía.

El campo magnético, generado por el estátor, es un elemento determinante que define las tipologías de los motores. La forma en que se genera este campo (por imanes permanentes o electroimanes, y la conexión de estos últimos) da lugar a las diferentes clasificaciones (serie, shunt, compuesto, etc.).

En términos de conexiones, los cables de un motor de corriente directa suelen estar identificados de forma estándar para facilitar su instalación y mantenimiento. Las identificaciones comunes son:

• Campo (F1, F2, F3 y F4)
• Campo Serie o Shunt Stab (S1 y S2)
• Armadura (A1 y A2)

Si el motor incluye cables para un termistor (un sensor de temperatura), estos se identifican típicamente con (P1 y P2).

Mantenimiento de los Motores de Corriente Directa

Al igual que cualquier otro dispositivo mecánico o eléctrico, los motores de corriente continua requieren un mantenimiento preventivo regular para asegurar su funcionamiento óptimo y prolongar su vida útil. Este mantenimiento permite evaluar su estado actual y diagnosticar posibles fallas antes de que se conviertan en problemas mayores.

En el caso específico de los motores de corriente directa, las tareas de mantenimiento deben centrarse en varios componentes clave:

• Escobillas y Portaescobillas: Deben inspeccionarse regularmente para verificar su desgaste y asegurar que hagan un contacto adecuado con el colector. Las escobillas gastadas deben ser reemplazadas.
• Conmutador (Colector): Es vital mantener el colector limpio y libre de grasa, suciedad o cualquier tipo de contaminación que pueda interferir con el contacto de las escobillas. Su superficie debe ser lisa y uniforme.
• Rodamientos y Cojinetes: La temperatura de estos elementos debe ser monitoreada. Una temperatura elevada puede indicar falta de lubricación o desgaste, lo que requiere atención inmediata.
• Ventilación: Asegurar que los conductos de ventilación estén limpios y despejados es fundamental para disipar el calor generado durante la operación y evitar el sobrecalentamiento.
• Resistencia: Se deben realizar mediciones de resistencia en los devanados para detectar posibles cortocircuitos o circuitos abiertos.

Una supervisión periódica y un mantenimiento adecuado de estos elementos son esenciales para aprovechar todas las bondades que ofrecen estos equipos, tanto en entornos industriales como en aplicaciones vehiculares.

Ventajas de los Motores de Corriente Directa

Los motores de corriente directa ofrecen ciertas ventajas que los hacen preferibles en determinadas aplicaciones:

• Regulación de Velocidad: La regulación de la velocidad en los motores DC, especialmente en comparación con algunos otros tipos de motores, puede ser más económica y sencilla de implementar.
• Funcionamiento a Bajas Velocidades: Son muy adecuados para trabajar a bajas velocidades sin una pérdida significativa de potencia o par, lo cual es ventajoso para aplicaciones que requieren un control preciso a baja velocidad.

Estas características, junto con su alto par de arranque (en el caso de los motores serie o compuestos), los hacen versátiles para una amplia gama de usos.

Modelos de Motor de Corriente Directa en el Mercado

El mercado ofrece una gran variedad de motores de corriente directa, adaptados a diferentes necesidades y tamaños. Algunos ejemplos de modelos que se pueden encontrar, según la información proporcionada, incluyen:

• DFGH Reducción De Velocidad, Motor De Reducción De Velocidad De Corriente Directa
• luopengbaihuo Motor de Corriente Continua 7.4V 50000rpm Directo
• Multicomp - Motor de corriente continua miniatura de 1.5 V a 3 V en sentido horario
• Jjzhb PYunLi-Motor de Corriente directa Centro de Eje de Salida DC 12V 24V 10RPM-750RPM
• caihv-Motor de Corriente directa de 12V 24V DC Motor de Engranaje
• caihv-Motor de Corriente directa. Motor de coche de control remoto

Esta lista ilustra la diversidad en cuanto a voltaje, velocidad, tamaño y aplicación (como los motores con reducción o los diseñados para vehículos de control remoto).

Aplicaciones de los Motores de Corriente Directa

Gracias a su versatilidad y a la facilidad para controlar su velocidad y par, los motores de corriente directa son parte integral de numerosas aplicaciones en distintos sectores. Su capacidad de regulación precisa los hace ideales para sistemas donde el control de movimiento es crítico.

En el ámbito industrial, se utilizan ampliamente en servoaccionamientos, máquinas de medición y control. Son fundamentales en la técnica de fabricación y la automatización industrial, impulsando sistemas de control de movimiento, accionamiento y posicionamiento. Los motores paso a paso, un tipo de motor DC sin escobillas, son esenciales en el control de posicionamiento de circuitos reguladores abiertos, como en máquinas para procesos de "pick and place".

Aunque la información proporcionada no detalla todos los usos de los motores DC en automóviles convencionales (como el motor de arranque, motores para elevalunas eléctricos, limpiaparabrisas, etc.), sí menciona aplicaciones vehiculares específicas como los motores para motor de coche de control remoto y su gran popularidad en aviones en miniatura y en drones. En estos últimos, su relación rendimiento-peso y la disponibilidad en diversos tamaños son factores clave, permitiendo la creación de modelos más ligeros y eficientes en comparación con motores de combustión antiguos.

Además de estas aplicaciones, los motores DC con escobillas, por requerir pocos componentes externos, son útiles en condiciones ambientales difíciles y se emplean en máquinas giratorias y afiladoras, instalaciones transportadoras, aspiradores, compresores y ascensores.

Motores DC con Escobillas vs. Sin Escobillas (Brushless DC)

Una distinción importante en el mundo de los motores DC es la diferencia entre los motores con escobillas (convencionales) y los motores sin escobillas (Brushless DC o BLDC). Esta diferencia radica principalmente en el mecanismo de conmutación de la corriente.

Los motores DC con escobillas utilizan contactos físicos (las escobillas y el colector) para realizar la conmutación de la corriente en el rotor. Por otro lado, los motores BLDC prescinden de estos contactos mecánicos y utilizan un sistema de conmutación electrónica, a menudo basado en sensores para detectar la posición del rotor. Esta diferencia fundamental conlleva varias implicaciones en términos de rendimiento, vida útil y complejidad.

Comparativa: Motores DC con Escobillas vs. Sin Escobillas

Mientras que los motores con escobillas son más sencillos de operar (solo necesitan tensión en dos conexiones) y tienen un menor costo inicial, los motores sin escobillas ofrecen ventajas significativas en términos de vida útil, rendimiento, eficiencia y la ausencia de desgaste mecánico y chispas. Esto explica por qué los BLDC están ganando terreno en aplicaciones que exigen alta fiabilidad, precisión y rendimiento, como en la robótica, la automatización avanzada y los vehículos eléctricos (aunque el texto fuente se centra en RC cars y drones).

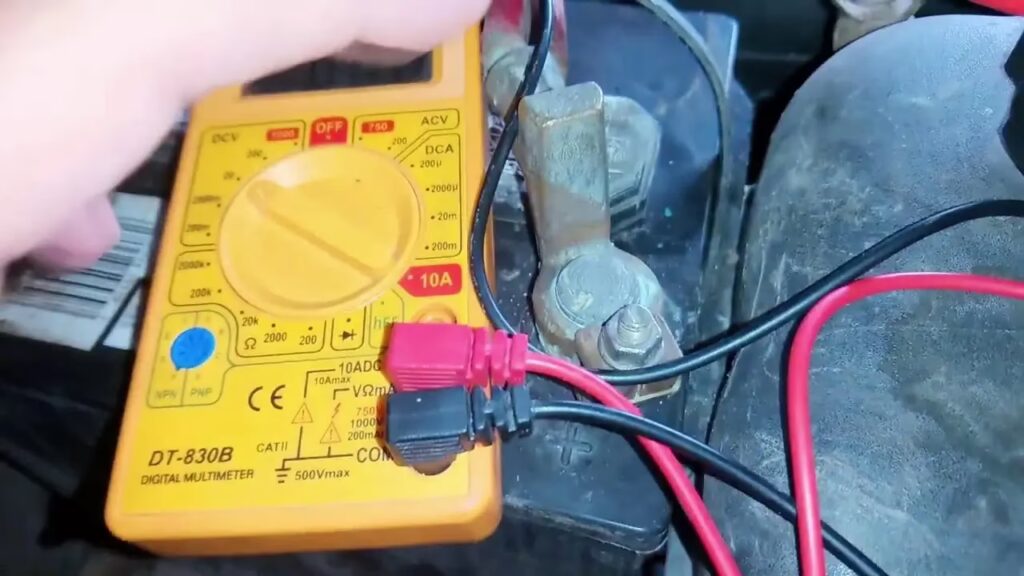

¿Qué Pasa si Paso Corriente Directa a mi Carro Frecuentemente?

Aunque esta sección trata sobre el sistema eléctrico general del vehículo y no directamente sobre el motor DC interno (como el motor de arranque), es un tema relevante en el contexto automotriz y el uso de corriente directa en un coche. Cuando la batería de un automóvil se descarga, una solución común es utilizar cables de puente para pasar corriente desde la batería de otro vehículo. Si bien esto puede resolver una emergencia, hacerlo de manera frecuente puede tener consecuencias negativas:

1. Reducción de la Vida Útil de la Batería: Las baterías de los automóviles están diseñadas para ciclos de carga y descarga normales. Pasar corriente repetidamente somete la batería a un estrés adicional y ciclos de carga rápidos e intensos para los que no está optimizada, lo que puede dañar sus componentes internos y disminuir su capacidad de retener carga a largo plazo.
2. Daño a los Sistemas Eléctricos del Vehículo: El proceso de pasar corriente puede generar picos de voltaje y fluctuaciones inesperadas en el sistema eléctrico del coche. Estos picos pueden ser perjudiciales para componentes electrónicos sensibles, como la unidad de control del motor (ECU), sistemas de infoentretenimiento, y otros módulos electrónicos. Fusibles y relés también pueden verse afectados.
3. Posible Daño a la Batería Fuente: No solo la batería descargada corre riesgo. Si no se realiza el procedimiento correctamente (por ejemplo, una mala conexión o polaridad invertida), la batería del vehículo que actúa como fuente de corriente también puede sufrir daños, incluyendo sobrecarga o estrés excesivo.
4. Desgaste del Sistema de Carga del Vehículo: Los picos de corriente y el esfuerzo para recargar rápidamente una batería muy descargada pueden sobrecargar componentes del sistema de carga, como el alternador y el regulador de voltaje. Esto puede acelerar su desgaste o incluso provocar fallas.

Por lo tanto, aunque pasar corriente es una solución de emergencia útil, no debe ser una práctica habitual. Es preferible mantener la batería en buen estado mediante mantenimiento regular, evitar descargas completas y, si es necesario, utilizar un cargador de batería diseñado para ese propósito.

Preguntas Frecuentes sobre Motores de Corriente Directa

¿Qué convierte un motor de corriente directa?

Un motor de corriente directa convierte energía eléctrica (en forma de corriente continua) en energía mecánica, generando un movimiento de rotación.

¿Cuáles son las partes principales de un motor DC?

Las partes principales son el estátor (la parte fija que crea el campo magnético), el rotor (la parte giratoria con devanados), el colector (que invierte la corriente en el rotor) y las escobillas (que transfieren la corriente al colector).

¿Cómo funciona un motor de corriente continua?

Funciona mediante la interacción de campos magnéticos. La corriente en el rotor crea un electroimán cuyos polos interactúan con el campo magnético del estátor, generando un torque que causa la rotación. El colector y las escobillas invierten la corriente en el rotor para mantener la rotación continua.

¿Cuántos tipos de motores DC hay?

Según la conexión de sus devanados, los tipos principales son Motor Serie, Motor Shunt (Paralelo) y Motor Compuesto (Compound). También se clasifican en motores con escobillas y sin escobillas (BLDC).

¿Dónde se usan los motores de corriente directa en vehículos?

Según la información proporcionada, se utilizan en motores de coche de control remoto, aviones en miniatura y drones. En vehículos convencionales, aunque no se detalla, se usan comúnmente en el motor de arranque y pequeños actuadores como limpiaparabrisas o elevalunas, aprovechando sus características de control y par.

¿Qué riesgos tiene pasar corriente a mi coche frecuentemente?

Hacerlo a menudo puede reducir la vida útil de la batería, dañar los sistemas electrónicos del vehículo por picos de voltaje, potencialmente dañar la batería del coche fuente y causar desgaste en el sistema de carga del propio vehículo.

En conclusión, el motor de corriente directa es una tecnología robusta y versátil con una larga historia. Su principio de funcionamiento basado en la interacción magnética, sus diversas configuraciones y su capacidad de control lo hacen indispensable en múltiples aplicaciones, incluyendo aquellas que implican movimiento y transporte, como los vehículos de control remoto y drones, y jugando un papel indirecto pero crucial en el sistema eléctrico general de los automóviles convencionales.
