El Diodo Clave del Embrague PTO

Cuando un embrague de toma de fuerza (PTO) eléctrico deja de funcionar correctamente o presenta un comportamiento errático, la culpa podría recaer inesperadamente en un componente muy pequeño y a menudo pasado por alto: un diminuto diodo integrado en el cableado del embrague. Este pequeño componente juega un papel crucial en la protección del sistema eléctrico de su maquinaria, y su fallo puede llevar a diagnósticos erróneos y reparaciones costosas, como reemplazar un embrague que en realidad está en buen estado.

En este artículo, exploraremos la función vital del diodo en un embrague PTO eléctrico, qué sucede exactamente cuando este componente falla, los síntomas asociados y, lo más importante, cómo diagnosticarlo correctamente para evitar gastos innecesarios y ahorrar tiempo y dinero. No subestime el poder de este pequeño guardián electrónico.

¿Cómo Funciona un Embrague PTO Eléctrico?

Antes de entender el problema del diodo, es útil saber cómo opera un embrague PTO eléctrico. Básicamente, un embrague PTO permite transferir potencia desde el motor de una máquina (como un tractor, una cortadora de césped grande o equipo industrial) a un accesorio, como una cuchilla, una bomba o un implemento. Los embragues eléctricos utilizan un electroimán para acoplar y desacoplar físicamente la transmisión de potencia.

Cuando usted activa el interruptor del PTO, se envía corriente eléctrica desde la batería a una bobina de cobre dentro del embrague. Esta corriente crea un potente campo magnético. Este campo magnético atrae una placa de armadura, acoplando así el embrague y permitiendo que el accesorio reciba potencia. Cuando se desactiva el interruptor, se corta el suministro de corriente y el campo magnético desaparece, desacoplando el embrague.

El Peligro Oculto: El Voltaje Flyback

Aquí es donde entra en juego un fenómeno eléctrico importante y potencialmente dañino: el voltaje flyback, también conocido como fuerza contraelectromotriz (CEMF) o pico inductivo. Las bobinas, como la que se encuentra dentro de un embrague PTO eléctrico, almacenan energía en su campo magnético cuando la corriente fluye a través de ellas.

Según fuentes especializadas, cuando la corriente que atraviesa una bobina se interrumpe abruptamente (al apagar el interruptor del PTO, por ejemplo), el campo magnético colapsa muy rápidamente. Esta rápida variación del campo magnético induce un voltaje en la bobina, pero en la dirección opuesta a la del voltaje original que lo creó. Este voltaje inducido puede ser sorprendentemente alto. Por ejemplo, en un sistema que opera con 12V de corriente continua (DC), el voltaje flyback puede alcanzar varios cientos de voltios. Piense en ello como el efecto de "golpe de ariete" en una tubería de agua cuando se cierra una válvula rápidamente, pero con electricidad.

Este pico de alto voltaje es extremadamente peligroso para los componentes electrónicos sensibles del sistema, como el interruptor del PTO, los módulos de control o cualquier otro circuito electrónico conectado a la misma línea. Puede dañar o destruir estos componentes, llevando a fallos adicionales en la máquina.

El Guardián Silencioso: La Función del Diodo Supresor

Para proteger el sistema de este dañino voltaje flyback, se instala un diodo en el cableado del embrague PTO. Este diodo es típicamente un pequeño cilindro, de aproximadamente 1/4 de pulgada de largo y 1/8 de pulgada de diámetro, y suele estar soldado directamente en uno de los cables que alimentan la bobina del embrague. Su función es simple pero vital: actúa como una válvula unidireccional para la corriente eléctrica.

Cuando el embrague está activado y la corriente de 12V fluye hacia la bobina, el diodo está polarizado en sentido directo y permite que esta corriente pase sin obstáculos. Sin embargo, cuando se desactiva el embrague y se genera el voltaje flyback, que intenta forzar la corriente en la dirección opuesta, el diodo se polariza en sentido inverso y *bloquea* este flujo de corriente inversa. Al bloquear el voltaje flyback, el diodo proporciona un camino para que la energía almacenada en el campo magnético se disipe de manera segura, generalmente a través de la propia bobina, evitando que el pico de voltaje dañe otros componentes del sistema eléctrico.

El diodo utilizado para esta función es a menudo un tipo especializado llamado diodo supresor de voltaje transitorio (TVS - Transient Voltage Suppressor). Un código común para este tipo de diodo en equipos de jardinería y similares es P6KE62CA, descrito como un supresor de voltaje transitorio de 600 vatios. Esto significa que está diseñado para absorber picos de potencia elevados (hasta 600W en este caso) durante un período de tiempo muy corto, protegiendo eficazmente contra el voltaje flyback.

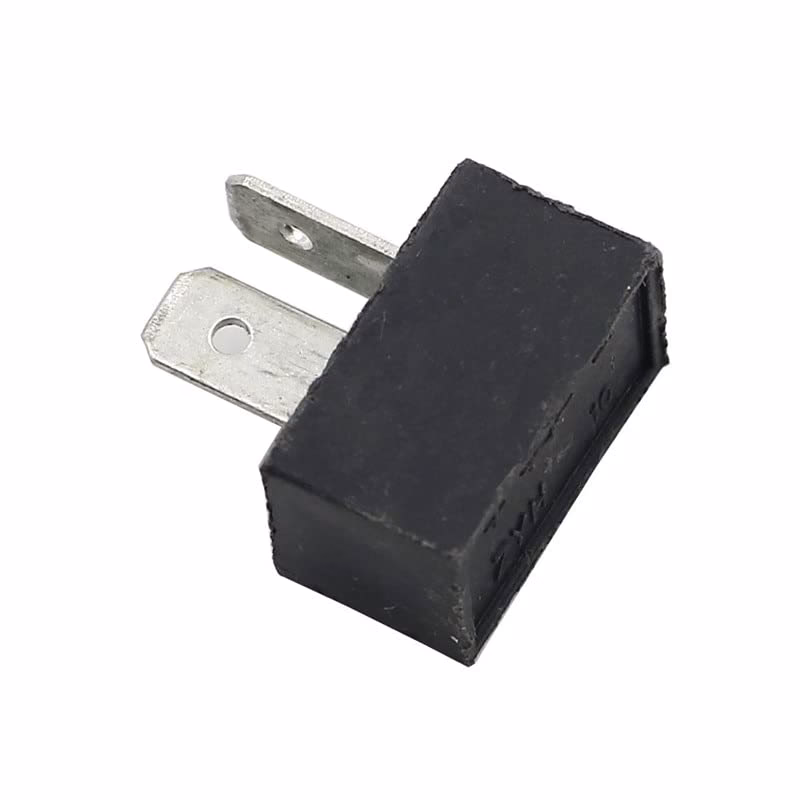

Cuando el Diodo Falla: Tipos de Fallos y Síntomas

Como cualquier componente electrónico, un diodo puede fallar. El exceso de corriente, el calor extremo, el envejecimiento o el daño mecánico (vibraciones, tirones en el cableado) pueden arruinarlo. Un diodo defectuoso puede manifestarse de varias maneras, cada una con sus propios síntomas:

1. Fallo por Cortocircuito

En este caso, el diodo deja de actuar como una válvula unidireccional y permite que la corriente fluya libremente en ambas direcciones. Cuando se genera el voltaje flyback, el diodo cortocircuitado no lo bloquea. El pico de alto voltaje golpea el resto del circuito, lo que puede causar daños inmediatos o progresivos al interruptor del PTO, a los módulos de control o a otros componentes electrónicos sensibles. Un cortocircuito en el cableado del embrague también podría causar que se quemen fusibles.

2. Fallo por Circuito Abierto

Un fallo de circuito abierto significa que el diodo bloquea el flujo de corriente en *ambas* direcciones. En este escenario, la corriente de 12V necesaria para activar la bobina del embrague no podrá pasar a través del diodo. El resultado es que el embrague PTO simplemente no se activará en absoluto. Este es un síntoma claro, pero puede ser confundido con un problema en el interruptor, en el cableado general o incluso en la propia bobina del embrague.

3. Fallo como Resistor (Daño Interno)

A veces, el diodo no falla completamente como un cortocircuito o un circuito abierto, sino que sufre un daño interno (como derretimiento parcial) que hace que actúe como una resistencia. En lugar de permitir que la corriente fluya libremente en una dirección, introduce una resistencia significativa en el circuito. Esto reduce la cantidad de corriente que llega a la bobina del embrague. Los síntomas pueden incluir:

• El embrague se acopla débilmente.
• Comportamiento errático: a veces se acopla, a veces no, o se desacopla inesperadamente.
• El diodo o el cableado circundante pueden calentarse excesivamente debido a la resistencia.

En muchos casos, los síntomas de un diodo defectuoso (especialmente el circuito abierto o el comportamiento errático) pueden ser idénticos a los de un embrague PTO defectuoso. Esto lleva a la costosa equivocación de reemplazar un embrague que aún funcionaba, cuando la solución real era un simple diodo o arnés de cableado de bajo costo.

Diagnóstico: Cómo Probar el Diodo del PTO

La buena noticia es que probar el diodo es relativamente sencillo si se tiene un multímetro y se sabe cómo usarlo. Realizar esta prueba antes de considerar el reemplazo del embrague puede ahorrarle una cantidad considerable de dinero y esfuerzo.

Pasos para la Prueba del Diodo:

1. Desconecte la Batería: La seguridad es primordial. Siempre desconecte el cable negativo de la batería antes de trabajar en cualquier componente eléctrico para evitar cortocircuitos accidentales y proteger la electrónica sensible.
2. Localice el Diodo: Encuentre el arnés de cableado (a veces llamado "pigtail") que va hacia el embrague PTO. El diodo suele ser visible como un pequeño engrosamiento o cilindro en uno de los cables, a menudo cubierto por termocontraíble o cinta. Es posible que necesite seguir los cables desde el embrague hasta el conector. Desconecte el arnés del resto del sistema eléctrico si es posible para aislar el diodo y la bobina del embrague.
3. Prepare el Multímetro: Configure su multímetro en la función de prueba de diodos. Este ajuste suele estar representado por un símbolo de diodo (una flecha con una línea). Si su multímetro no tiene una función específica para diodos, puede usar la configuración de Ohmios (resistencia) o la función de continuidad (el "pitido" que indica un circuito cerrado).
4. Prueba de Polarización Directa: Conecte las puntas de prueba del multímetro a los dos extremos de los cables donde está soldado o integrado el diodo. Un diodo funciona permitiendo el flujo de corriente en una dirección (polarización directa) y bloqueándolo en la otra (polarización inversa). En la configuración de diodo, el multímetro aplicará un pequeño voltaje y mostrará una lectura del voltaje de caída (típicamente entre 0.5V y 0.8V para diodos de silicio) si está polarizado correctamente en directo. En la configuración de Ohmios, debería mostrar una lectura de baja resistencia en esta dirección. La función de continuidad debería pitar.
5. Prueba de Polarización Inversa: Ahora, invierta la conexión de las puntas de prueba del multímetro en los cables del diodo. Con el multímetro en la configuración de diodo, debería mostrar una lectura de "OL" (Open Line) o infinito, lo que indica que no hay flujo de corriente. En la configuración de Ohmios, debería mostrar una lectura de resistencia muy alta o infinita. La función de continuidad *no* debería pitar.

Interpretación de los Resultados:

• Diodo Bueno: Baja resistencia/caída de voltaje en una dirección (polarización directa) y resistencia infinita/OL en la dirección opuesta (polarización inversa).
• Diodo en Cortocircuito: Baja resistencia o continuidad en *ambas* direcciones.
• Diodo en Circuito Abierto: Resistencia infinita o OL en *ambas* direcciones.
• Diodo como Resistor: Puede mostrar una resistencia anormalmente alta en la dirección directa, o lecturas inestables.

Pruebas Adicionales (para el Embrague):

Aunque el artículo se centra en el diodo, es útil probar también la bobina del embrague:

1. Resistencia de la Bobina: Con el multímetro en la configuración de Ohmios, mida la resistencia a través de los dos cables que van directamente a la bobina del embrague (después del diodo). La resistencia típica de la bobina de un embrague PTO eléctrico suele estar entre 2 y 4 ohmios. Una lectura significativamente fuera de este rango (muy alta o muy baja) puede indicar un problema interno en la bobina del embrague.
2. Prueba de 12V (con Precaución): Conecte temporalmente los cables del embrague directamente a una fuente de 12V (la batería) utilizando un cable de prueba *con un fusible* en línea (para proteger contra cortocircuitos). Deje el voltaje aplicado por unos minutos. El embrague debería acoplarse firmemente. Observe si el embrague o el cableado se calientan excesivamente o si la conexión se interrumpe. Esto puede ayudar a identificar problemas de sobrecalentamiento o interrupciones intermitentes en la bobina misma.

Reemplazo del Diodo o Arnés

Si las pruebas indican que el diodo está defectuoso, la solución es reemplazarlo. A menudo, el diodo viene integrado en el arnés de cableado del embrague (el "pigtail"). La forma más sencilla y recomendable para la mayoría de los usuarios es reemplazar todo el arnés. Estos arneses de reemplazo están ampliamente disponibles en tiendas de repuestos para equipos, distribuidores especializados o en línea en plataformas como Amazon o eBay por un costo relativamente bajo, a menudo entre 10 y 30 dólares.

Reemplazar el arnés defectuoso por uno nuevo con un diodo funcional es un proceso mucho más rápido y económico que reemplazar el embrague completo. Asegúrese de obtener el arnés correcto para su modelo específico de embrague y maquinaria. En algunos casos, puede ser necesario también cambiar los conectores si están dañados o si el nuevo arnés viene con un tipo de conector diferente.

Preguntas Frecuentes sobre Diodos y Embragues PTO

¿Qué es exactamente el voltaje flyback?

Es un pico de alto voltaje generado en una bobina cuando la corriente que la atraviesa se interrumpe bruscamente. Es el resultado de la energía magnética almacenada en la bobina que se libera rápidamente. Puede alcanzar cientos de voltios incluso en sistemas de bajo voltaje como 12V.

¿Todos los embragues PTO eléctricos tienen este diodo?

La mayoría de los embragues PTO eléctricos modernos incorporan un diodo o un supresor de voltaje similar en su cableado para proteger el sistema eléctrico de los picos de voltaje flyback. Es una práctica de diseño estándar para proteger la electrónica sensible.

¿Puedo usar cualquier diodo como reemplazo?

No. Es crucial usar un diodo diseñado para suprimir voltaje transitorio (un diodo TVS) y que tenga la capacidad de manejo de potencia adecuada para absorber el pico de voltaje. Usar un diodo rectificador común o uno con una clasificación de potencia insuficiente no proporcionará la protección necesaria y puede resultar en daños al sistema o en la falla rápida del diodo de reemplazo. Consulte las especificaciones del diodo original (como el código P6KE62CA mencionado) o reemplace el arnés completo con una pieza equivalente.

¿Es difícil probar el diodo del embrague PTO?

No, es una prueba relativamente sencilla que requiere un multímetro y seguir los pasos descritos. Si puede acceder al arnés de cableado del embrague, la prueba del diodo es una de las primeras y más fáciles cosas que debe hacer al solucionar problemas de un embrague que no funciona correctamente.

¿Cuánto cuesta reemplazar un diodo o arnés de cableado?

El costo es significativamente menor que el de un embrague PTO nuevo. Un arnés de cableado con el diodo integrado suele costar entre 10 y 30 dólares, dependiendo del modelo y el proveedor. Esto es una fracción del costo de un embrague completo, que puede costar cientos o incluso miles de dólares.

Conclusión

La próxima vez que su embrague PTO eléctrico presente problemas, recuerde la importancia del pequeño diodo en su arnés de cableado. Este componente es un guardián esencial contra el dañino voltaje flyback y su fallo es una causa común de problemas que a menudo se diagnostican erróneamente como un embrague defectuoso. Antes de invertir en un costoso reemplazo del embrague, tómese el tiempo para diagnosticar correctamente el diodo utilizando un multímetro. Un simple reemplazo del arnés de cableado puede ser todo lo que necesita para que su maquinaria vuelva a funcionar correctamente, ahorrándole un considerable dolor de cabeza y dinero. Un diagnóstico adecuado es la clave para una reparación eficiente y económica.
