El Corazón Eléctrico de Tu Coche: El Arnés

En el entramado de un vehículo moderno, donde la electrónica juega un papel cada vez más protagónico, existe un componente fundamental que actúa como el sistema nervioso central: el arnés de cableado automotriz. Lejos de ser una simple maraña de cables, se trata de un conjunto organizado y estructurado de cables, conectores y terminales diseñado para transmitir energía eléctrica e información a cada rincón del automóvil, desde los sistemas más básicos como las luces y elevalunas, hasta los complejos sistemas de infoentretenimiento, seguridad activa y, crucialmente, los sistemas de propulsión en vehículos eléctricos e híbridos.

La evolución de los coches, con la incorporación masiva de tecnología, ha transformado el arnés de un simple componente a una red intrincada y vital. Su correcto funcionamiento es sinónimo de rendimiento, seguridad y confort. Un fallo en cualquier punto de esta red puede tener consecuencias que van desde una luz que no enciende hasta la paralización completa de sistemas críticos.

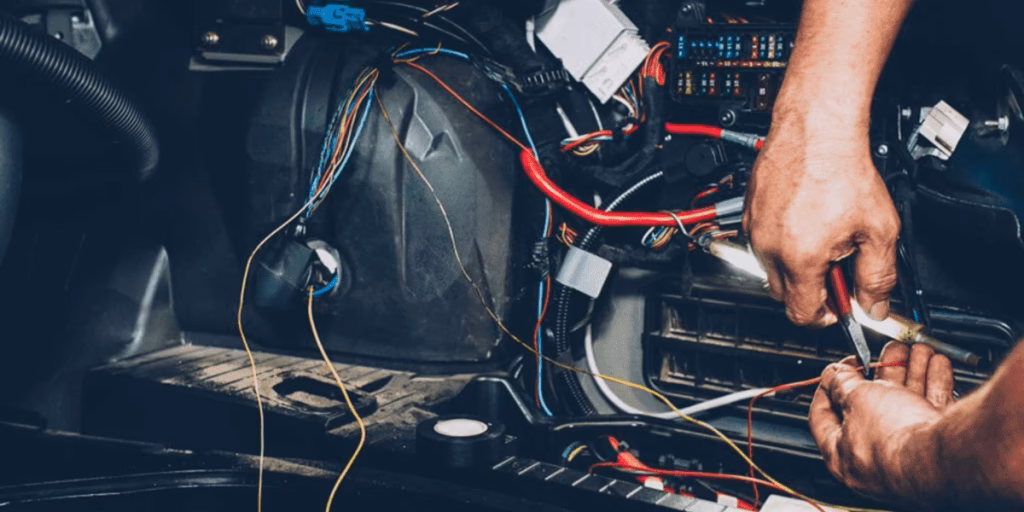

¿Qué es Exactamente el Arnés de Cableado Automotriz?

El arnés de cableado automotriz es un conjunto de cables, terminales y conectores que están agrupados y organizados de manera lógica para facilitar su instalación y gestión dentro del vehículo. Piensa en él como el sistema circulatorio y nervioso de un coche, llevando la energía (sangre) y los datos (impulsos nerviosos) a donde se necesitan.

Su función principal es doble:

• Suministro de Energía: Distribuye la energía eléctrica generada por la batería o el alternador (o el sistema de alta tensión en vehículos eléctricos) a todos los componentes que la requieren para operar.
• Transferencia de Datos: Permite la comunicación entre las diferentes unidades de control electrónico (ECUs) y sensores del vehículo, facilitando el intercambio de información necesaria para que los sistemas funcionen coordinadamente.

En los vehículos que incorporan sistemas de propulsión eléctrica (vehículos eléctricos puros o híbridos), la complejidad del arnés se incrementa significativamente. Estos vehículos cuentan con dos sistemas de voltaje distintos:

• Sistema de Baja Tensión: Similar al de los vehículos convencionales, alimenta componentes como luces, radio, elevalunas, etc.
• Sistema de Alta Tensión: Específico para vehículos electrificados, está diseñado para manejar voltajes mucho mayores y es fundamental para alimentar todos los componentes clave del sistema de propulsión eléctrica. Esto incluye la batería principal y su sistema de gestión de carga, los motores eléctricos, los inversores, convertidores (OBC, BMS), sistemas térmicos y otros componentes de alto voltaje.

La correcta integración y aislamiento de estos dos sistemas dentro del arnés es fundamental para la seguridad y el rendimiento del vehículo.

¿Por Qué es Crítico el Ensayo y la Fiabilidad del Arnés?

Dada la función esencial y la complejidad creciente de los arneses de cableado, su rendimiento, flexibilidad y, sobre todo, su fiabilidad son aspectos críticos. Un arnés defectuoso puede causar fallos intermitentes o totales en sistemas vitales, comprometiendo la seguridad de los ocupantes y el correcto funcionamiento del vehículo.

Los arneses están expuestos a una amplia gama de condiciones adversas durante la vida útil de un coche. Temperaturas extremas (frío intenso en invierno, calor bajo el capó), vibraciones constantes del motor y la carretera, humedad, polvo e incluso estrés mecánico debido a movimientos y torsiones son factores que pueden degradar los cables y conectores con el tiempo.

Garantizar que estas redes de cableado puedan soportar estas condiciones y mantener su integridad funcional es, por tanto, absolutamente esencial. Los ensayos rigurosos son la única forma de verificar que el arnés cumplirá su función de manera fiable a lo largo de miles de kilómetros y en diversas situaciones operacionales y ambientales.

Tipos de Ensayos Realizados en Arnés de Cableado y Conectores

Para asegurar la durabilidad y el rendimiento de los arneses, se someten a una batería de pruebas exhaustivas que simulan las condiciones a las que se enfrentarán en el mundo real. Estos ensayos abarcan múltiples aspectos:

• Ensayo Mecánico: Evalúa la resistencia física de los cables, terminales y conectores a fuerzas como tensión, compresión, flexión, abrasión y vibraciones. Se verifica que no se rompan, deformen o desconecten bajo estrés físico.
• Ensayo de Vibraciones: Simula las vibraciones constantes a las que está expuesto el arnés dentro de un vehículo en movimiento. Es crucial para garantizar que los conectores permanezcan firmemente acoplados y que los cables no sufran fatiga por flexión repetida.
• Ensayo de Durabilidad: Pruebas a largo plazo que simulan el envejecimiento acelerado del arnés bajo diversas condiciones (temperatura, humedad, ciclos de carga). Busca identificar posibles fallos que solo se manifiestan tras un uso prolongado.
• Ensayo de Integridad de Señal (SI): Fundamental para la transmisión de datos. Verifica que los cables y conectores no degraden la calidad de las señales eléctricas que transportan, lo cual es vital para la comunicación entre ECUs y el funcionamiento de sistemas sensibles como los ADAS (Sistemas Avanzados de Asistencia al Conductor).
• Ensayo Eléctrico: Mide propiedades eléctricas como la resistencia de contacto de los terminales, la resistencia de aislamiento de los cables, la capacidad de conducción de corriente y la resistencia a cortocircuitos o sobrecargas. Asegura que el arnés puede transportar la energía requerida de manera eficiente y segura.
• Ensayo de Protección y Climático: Somete el arnés a condiciones ambientales extremas como altas y bajas temperaturas, ciclos de temperatura, humedad, niebla salina, polvo y agua. Verifica que los sellados y materiales protejan los componentes internos y que el arnés funcione correctamente en cualquier clima.

La combinación de todos estos ensayos proporciona una evaluación completa de la robustez y el rendimiento del arnés bajo las condiciones más exigentes.

Normas y Estándares de la Industria

La industria automotriz se rige por un conjunto estricto de normas y estándares para garantizar la calidad y seguridad de los componentes. Los arneses de cableado y sus elementos constituyentes (terminales, conectores, cables, ensambles) deben cumplir con estas especificaciones técnicas, desarrolladas por organizaciones y fabricantes de vehículos.

Algunas de las normas comunes aplicables a estos componentes incluyen:

Cumplir con estas normas es un requisito indispensable para que los fabricantes de componentes puedan suministrar a la industria automotriz y asegura que los productos han superado pruebas estandarizadas que validan su calidad y rendimiento.

La Importancia de un Laboratorio de Ensayos Independiente

Para los fabricantes de vehículos y de componentes, contar con un socio especializado e independiente para realizar estos complejos ensayos es fundamental. Laboratorios con la experiencia y las acreditaciones necesarias, como Applus+ Laboratories, ofrecen servicios de alto valor para evaluar el cumplimiento de los productos con las normativas aplicables.

Estos laboratorios no solo disponen del equipamiento técnico necesario para llevar a cabo todas las pruebas mencionadas, sino que también cuentan con el conocimiento y la experiencia para interpretar los resultados y asesorar a los fabricantes. Su independencia garantiza una evaluación objetiva y fiable del rendimiento del arnés.

Elegir un laboratorio con alcance global y una oferta integral de servicios permite a las organizaciones abordar sus necesidades de ensayo de manera eficiente y asegurarse de que sus productos cumplen con los más altos estándares de la industria a nivel mundial.

Preguntas Frecuentes sobre Arnés y Ensayos Automotrices

¿Qué diferencia hay entre el arnés de un coche convencional y uno eléctrico?

La principal diferencia radica en la inclusión de un sistema de alta tensión en los vehículos eléctricos e híbridos. Esto requiere cables y conectores específicos, con mayor aislamiento y capacidad para manejar voltajes mucho más altos, además del arnés de baja tensión tradicional.

¿Por qué son tan importantes los conectores?

Los conectores son puntos críticos en el arnés. Deben asegurar una conexión eléctrica fiable y de baja resistencia, ser capaces de soportar vibraciones y condiciones ambientales, y permitir una desconexión y reconexión seguras durante el mantenimiento. Un conector defectuoso puede interrumpir completamente el flujo de energía o datos a un componente.

¿Puede un arnés defectuoso causar problemas de seguridad?

Absolutamente. Un fallo en el arnés puede afectar sistemas de seguridad activa como los airbags, los frenos ABS/ESP, o los sistemas de asistencia al conductor (ADAS). También puede causar cortocircuitos que deriven en incendios. Por ello, su fiabilidad es primordial.

¿Qué se mide en un ensayo de integridad de señal?

Se mide cómo el cableado y los conectores afectan la señal eléctrica que pasa a través de ellos. Se evalúan parámetros como la atenuación de la señal, la diafonía (interferencia entre cables adyacentes) y la impedancia. Unos valores fuera de rango pueden causar errores de comunicación entre las unidades de control.

¿Quién desarrolla las normas de ensayo para arneses?

Las normas son desarrolladas por organizaciones internacionales de estandarización (como ISO, IEC), asociaciones de ingenieros (como SAE), consorcios de fabricantes de vehículos y componentes (como USCAR) y por los propios fabricantes de automóviles (como VW, GM). Estas normas buscan establecer criterios uniformes para evaluar el rendimiento y la seguridad.

En conclusión, el arnés de cableado es un componente discreto pero fundamental en cualquier vehículo moderno. Su complejidad aumenta al ritmo de la tecnología, especialmente con la electrificación y la automatización. Los rigurosos ensayos, siguiendo estrictas normas internacionales, son la garantía de que esta intrincada red funcionará de manera fiable, asegurando el rendimiento, la seguridad y la durabilidad de nuestro coche.
