Aplicaciones Clave de los Sensores Resistivos

Los sensores son dispositivos fundamentales en la tecnología moderna, actuando como los "sentidos" de máquinas y sistemas. Su función principal es detectar cambios físicos o químicos en su entorno. Estos cambios pueden ser variaciones en la temperatura, la presión, la fuerza, la intensidad de la luz o incluso entidades eléctricas. Una vez que detectan una modificación en un parámetro, los sensores generan una señal que puede ser utilizada para controlar o monitorear un circuito, un proceso o el parámetro mismo.

Dentro de la amplia familia de sensores, los sensores resistivos ocupan un lugar destacado debido a su simplicidad, eficiencia y versatilidad. Estos dispositivos operan bajo un principio fundamental: utilizan componentes cuya resistencia eléctrica varía de manera predecible en respuesta a un estímulo externo. El elemento sensor modifica su resistencia en una relación conocida con el estímulo ambiental, y este cambio en la resistencia puede ser medido y calibrado para determinar el valor de la entidad que se está sensando.

La medición de la resistencia de un sensor resistivo se realiza comúnmente utilizando un circuito divisor de voltaje. En esta configuración básica, el elemento sensor se conecta en serie con una resistencia de referencia conocida. Se aplica un voltaje fijo a través de la combinación. El voltaje que cae a través de la resistencia conocida proporciona una indicación indirecta del valor de la resistencia del sensor. Al conocer la relación entre la resistencia del sensor y el parámetro externo, se puede estimar el valor de dicho parámetro a partir de la medición del voltaje.

Un método más preciso para medir la resistencia del sensor es mediante un convertidor de corriente a voltaje (I-V). Este circuito, que a menudo incorpora un amplificador operacional, convierte la relación entre la corriente que pasa por el sensor y su resistencia en un voltaje de salida. Este enfoque tiende a ofrecer una salida más precisa y estable que el simple divisor de voltaje.

El principio detrás de la variación de la resistencia se basa en las propiedades físicas del material conductor. La resistencia de un conductor está dada por la conocida relación R = (ρ * L) / A, donde R es la resistencia, ρ (rho) es la resistividad del material, L es la longitud del conductor y A es su área de sección transversal. Los sensores resistivos explotan cómo estos factores, especialmente la resistividad (que puede cambiar con la temperatura o la humedad) o las dimensiones físicas (que pueden cambiar con la fuerza o la flexión), se ven afectados por el entorno.

La resistencia de un transductor resistivo varía de manera predecible con los factores ambientales externos. Al medir este cambio en la resistencia, se pueden inferir los cambios en las propiedades físicas del entorno. Los transductores más comunes que operan bajo este principio son los sensores resistivos, que se utilizan para medir una amplia gama de parámetros como la temperatura, la fuerza, las vibraciones, la presión, el desplazamiento y la flexión.

Ventajas de los Sensores Resistivos

La popularidad y el uso extendido de los sensores resistivos se deben a varias ventajas clave que ofrecen:

• Tamaño compacto: Suelen ser dispositivos pequeños y ligeros, lo que facilita su integración en sistemas y productos de diversos tamaños.
• Facilidad de integración: Su naturaleza simple y el uso de circuitos de medición estándar (como el divisor de voltaje) hacen que sean relativamente fáciles de incorporar en diseños electrónicos existentes.
• Lectura o monitoreo sencillo: La medición del cambio de resistencia y su conversión a un voltaje es un proceso directo que puede ser manejado por microcontroladores o circuitos analógicos simples.
• Bajo costo: En comparación con otros tipos de sensores para medir los mismos parámetros, los sensores resistivos suelen ser más económicos de fabricar, lo que los hace ideales para aplicaciones de gran volumen.

Tipos Principales y Aplicaciones Específicas

Existen varios tipos de sensores resistivos, cada uno diseñado para responder a un estímulo físico particular:

Sensores LDR (Light Dependent Resistance) o Fotorresistencias

Estos sensores, también conocidos como fotorresistencias, tienen una resistencia que varía inversamente con la intensidad de la luz incidente. A mayor intensidad de luz, menor es su resistencia, y viceversa. Se utilizan para detectar la presencia o el nivel de luz y enviar una señal o activar un dispositivo en un determinado umbral de iluminación.

La sensibilidad de los LDR a los cambios de luz es bastante alta, y su uso es sencillo. Son relativamente económicos y la variación de resistencia entre la oscuridad y la luz intensa puede ser muy significativa, lo que facilita la detección. Por ejemplo, la resistencia de un LDR en oscuridad total puede ser de 1 MΩ, disminuir a 9 KΩ con 10 Lux y caer drásticamente a 400 Ω con 1000 Lux.

Las aplicaciones de los LDR son diversas e incluyen:

• Interruptores crepusculares (día/noche) para iluminación automática de calles, jardines o interiores.
• Circuitos de control automático de la luz en habitaciones o espacios.
• Sensores de movimiento y sistemas de alarma antirrobo, donde detectan cambios rápidos en la iluminación causados por un intruso.
• Sistemas de conteo o detección de objetos en líneas de producción.

Termistores

Los termistores son resistores cuya resistencia cambia con la temperatura. Son dispositivos muy rentables que se utilizan para detectar, medir y controlar la temperatura en una amplia gama de aplicaciones. Están disponibles en diferentes formas, tamaños y diseños de montaje.

Son los sensores de temperatura más utilizados debido a su bajo costo, tamaño reducido, durabilidad y facilidad de uso. Aunque su sensibilidad es alta para un rango de temperatura limitado, son ideales para muchas aplicaciones comunes. Existen termistores con coeficiente de temperatura positivo (PTC), donde la resistencia aumenta con la temperatura, y termistores con coeficiente de temperatura negativo (NTC), donde la resistencia disminuye con la temperatura (los NTC son más comunes).

Las aplicaciones típicas de los termistores incluyen:

• Termómetros digitales (clínicos, ambientales).
• Medición de la temperatura del aceite y del refrigerante en vehículos.
• Control de temperatura en hornos, refrigeradores, congeladores y otros electrodomésticos.
• Sistemas de calefacción, ventilación y aire acondicionado (HVAC).
• Protección contra sobrecalentamiento en circuitos electrónicos y baterías.

Sensores Flex

Estos sensores se fabrican depositando tinta conductora sobre un sustrato flexible, creando una tira resistiva. Al doblar la tira, la resistencia del sensor varía proporcionalmente al ángulo de flexión. Generalmente, solo se doblan en una dirección, y la resistencia aumenta a medida que el sensor se dobla más (por ejemplo, de 25 KΩ en posición recta a 100 KΩ con un ángulo de 90°).

Los sensores Flex se utilizan para medir el grado de flexión o deflexión en un objeto. Están disponibles en diversas formas y tamaños, y pueden estar hechos de materiales como láminas de metal, plástico, carbono o fibra óptica.

Sus aplicaciones se encuentran en:

• Robótica, para detectar el movimiento o la posición de las articulaciones.
• Automóviles, para medir la posición de pedales, asientos o partes de la carrocería.
• Ciencias médicas y biónica, como parte de prótesis o dispositivos de rehabilitación para detectar el movimiento de las extremidades.
• Realidad virtual y aumentada, en guantes o trajes para rastrear el movimiento de los dedos o el cuerpo.
• Juguetes y dispositivos de entretenimiento interactivos.

Sensores FSR (Force Sensing Resistors) o Sensores de Fuerza Resistiva

Los sensores FSR son dispositivos cuya resistencia disminuye cuando se aplica fuerza o presión sobre su área activa. Pueden tener formas circulares o rectangulares y son sensibles a una amplia gama de fuerzas, desde unos pocos gramos hasta varios kilogramos. Algunos son lo suficientemente sensibles como para detectar el simple tacto humano.

Estos sensores son ampliamente utilizados para medir la fuerza, la presión o la deformación (strain) causada por una fuerza o un torque.

Entre sus numerosas aplicaciones se incluyen:

• Galga extensiométrica (strain gauge) para medir la deformación en estructuras.
• Prótesis y extremidades artificiales, para proporcionar retroalimentación táctil o medir la fuerza de agarre.
• Sensores de ocupación en asientos de automóviles (utilizados, por ejemplo, para activar o desactivar airbags).
• Instrumentos musicales electrónicos sensibles a la presión.
• Equipos médicos, como bombas de infusión o dispositivos de diagnóstico.
• Juguetes y controladores de videojuegos sensibles a la presión.
• Robótica, para tareas que requieren control de fuerza, como pulido o desbarbado.
• Estimación de peso o nivel en silos y tanques al medir la fuerza ejercida por el contenido.

Aplicaciones Generales Adicionales

Más allá de los ejemplos específicos de cada tipo, los sensores resistivos en general se encuentran en una vasta gama de aplicaciones, incluyendo:

• Electrónica de consumo: Control de volumen en equipos de audio (potenciómetros), brillo de pantalla, interfaces táctiles sencillas.
• Medición de presión: En manómetros electrónicos o sensores de nivel de fluidos.
• Herramientas eléctricas: Control de velocidad variable (potenciómetros o FSR).
• Dispositivos médicos: Monitoreo de temperatura, presión o fuerza en equipos de diagnóstico y tratamiento.
• Interfaces hombre-máquina (HMI): Botones sensibles a la presión, joysticks, controles deslizantes.

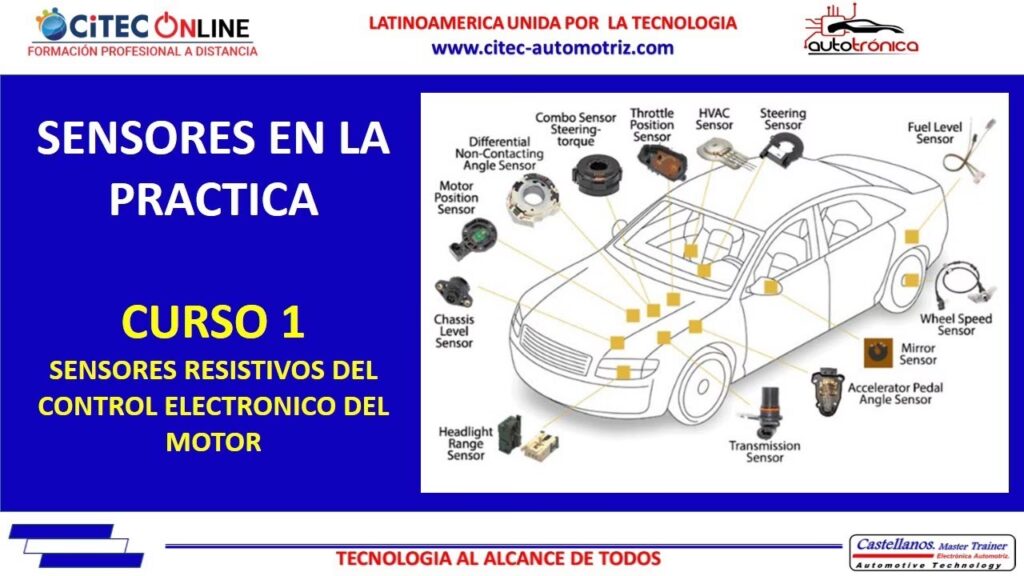

Sensores Resistivos en la Industria Automotriz

La industria automotriz es un campo donde los sensores resistivos desempeñan roles cruciales en diversas funciones, contribuyendo a la seguridad, el rendimiento y la comodidad del vehículo.

Los Termistores son esenciales para el monitoreo de la temperatura. Se utilizan para medir la temperatura del refrigerante del motor, el aceite del motor, el aire de admisión e incluso la temperatura ambiente dentro y fuera del habitáculo. Esta información es vital para la gestión del motor, el control de emisiones, el funcionamiento del sistema de climatización y la protección contra el sobrecalentamiento.

Los Sensores Flex pueden encontrarse midiendo ángulos o posiciones. Un ejemplo común es la medición de la posición del pedal del acelerador, donde el grado de flexión o rotación del sensor indica la demanda de potencia del conductor. También podrían usarse en la detección de la posición de asientos o volantes ajustables eléctricamente.

Los Sensores FSR tienen una aplicación importante en la seguridad pasiva, específicamente como sensores de ocupación de asientos. Al detectar la presión ejercida sobre el asiento, el sistema puede determinar si está ocupado y, en algunos casos, estimar el peso del ocupante. Esta información es crucial para decidir si se debe desplegar un airbag en caso de colisión y con qué fuerza, optimizando así la protección del ocupante y minimizando el riesgo de lesiones causadas por el propio airbag.

Aunque el ejemplo específico de verificación del apriete de tornillos proporcionado anteriormente no corresponde típicamente al uso de sensores resistivos (suele implicar sensores de par o visión), los sensores de fuerza resistiva (FSR) sí se utilizan para medir fuerza o presión en componentes específicos o para estimar cargas.

La integración de estos sensores en los vehículos mejora el rendimiento de los sistemas, permite diagnósticos más precisos y aumenta la seguridad general.

¿Cómo se Mide la Resistencia de un Sensor Resistivo?

Como mencionamos anteriormente, la medición de la resistencia de un sensor resistivo generalmente se realiza convirtiendo el cambio de resistencia en un cambio de voltaje o corriente que sea más fácil de procesar por la electrónica del sistema.

El circuito divisor de voltaje es el método más básico. Se aplica un voltaje conocido a una serie compuesta por el sensor resistivo y una resistencia fija de valor conocido. La corriente que fluye a través de ambos componentes es la misma. Según la Ley de Ohm (V=I*R), el voltaje que cae a través de cada resistencia es proporcional a su valor. Al medir el voltaje a través de la resistencia fija (o a través del sensor mismo), y conociendo el voltaje total aplicado y el valor de la resistencia fija, se puede calcular el valor de la resistencia del sensor.

El circuito convertidor I-V es más sofisticado. Utiliza un amplificador operacional para mantener un voltaje constante a través del sensor (o una corriente constante a través de él, dependiendo de la configuración) y convierte la corriente resultante (que varía con la resistencia del sensor) en un voltaje de salida proporcional. Este método minimiza los efectos de la impedancia de carga y proporciona una salida más lineal y precisa en muchos casos.

La electrónica asociada (a menudo un microcontrolador) lee este voltaje y, utilizando una curva de calibración previamente determinada para el sensor específico, lo convierte en el valor medido del parámetro físico (temperatura, luz, fuerza, flexión, etc.).

Preguntas Frecuentes sobre Sensores Resistivos

A continuación, respondemos algunas preguntas comunes sobre estos útiles dispositivos:

¿Qué es un sensor resistivo?

Es un tipo de sensor que detecta cambios en un parámetro físico o químico (como temperatura, luz, fuerza o flexión) mediante la variación de su resistencia eléctrica.

¿Cuáles son los tipos principales de sensores resistivos?

Los tipos más comunes incluyen los LDR (o fotorresistencias), los Termistores, los Sensores Flex y los Sensores FSR (o de fuerza resistiva).

¿Por qué se utilizan tanto los sensores resistivos?

Se usan ampliamente debido a sus ventajas como tamaño pequeño, bajo costo, facilidad de integración y simplicidad en la lectura.

¿Dónde se usan los sensores resistivos en los automóviles?

Se aplican en la medición de temperatura (Termistores para motor, refrigerante), detección de posición o ángulo (Sensores Flex para pedales), y detección de ocupación y fuerza en asientos (Sensores FSR).

¿Cómo se mide el valor sensado por un sensor resistivo?

La variación de resistencia se convierte típicamente en una variación de voltaje utilizando circuitos como el divisor de voltaje o convertidores de corriente a voltaje. Este voltaje se calibra para corresponder al valor del parámetro físico medido.

Conclusión

Los sensores resistivos, con su principio básico de variar la resistencia en respuesta a estímulos externos, son componentes esenciales en innumerables aplicaciones tecnológicas. Desde la detección de luz en sistemas de iluminación automática y la medición precisa de la temperatura con Termistores, hasta la cuantificación de la fuerza con FSRs y la detección de flexión con sensores Flex, estos dispositivos ofrecen soluciones prácticas y económicas para interactuar con el mundo físico. Su presencia en la electrónica de consumo, equipos médicos, robótica y, de manera muy significativa, en la industria automotriz, subraya su versatilidad e importancia en la ingeniería moderna. Su simplicidad, combinada con su efectividad, asegura que los sensores resistivos seguirán siendo una tecnología relevante y fundamental en el futuro.
