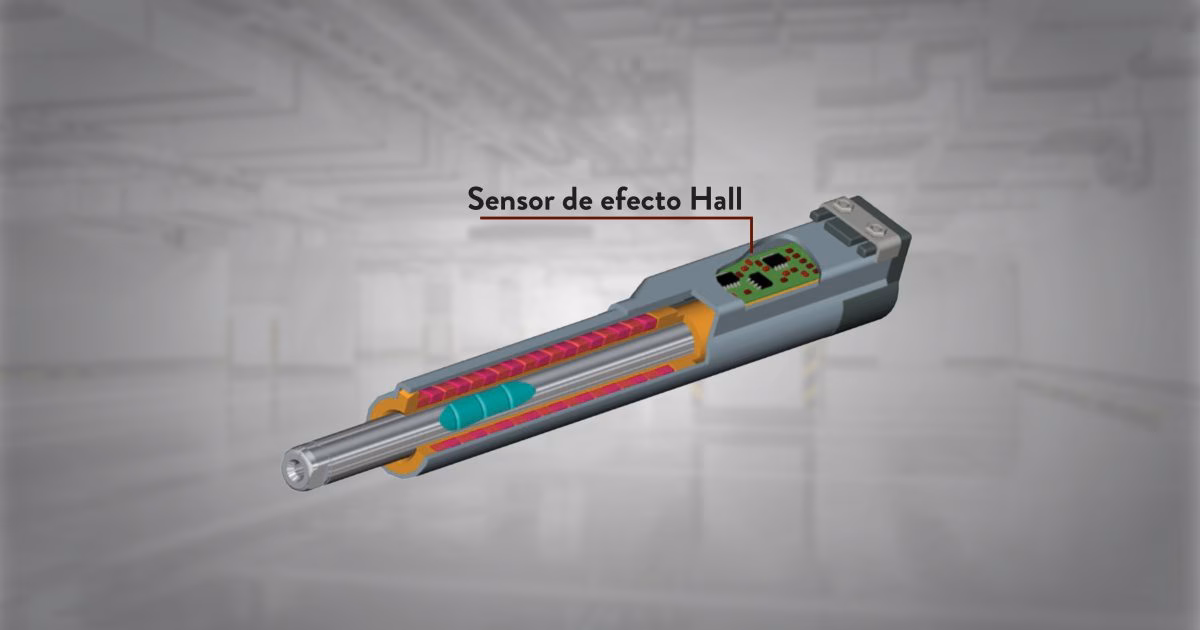

Sensores Efecto Hall: Clave en tu Automóvil

En el corazón de la tecnología automotriz moderna, operan discretamente componentes electrónicos que garantizan la seguridad, eficiencia y rendimiento de nuestro vehículo. Uno de estos elementos fundamentales es el sensor de efecto Hall. Aunque quizás no sea tan conocido como el motor o los frenos, su papel es crucial en una multitud de aplicaciones dentro del coche, desde el sistema de encendido hasta el complejo sistema de frenos antibloqueo (ABS).

Pero, ¿qué es exactamente un sensor de efecto Hall y cómo logra interactuar con el intrincado funcionamiento de un automóvil?

¿Qué es un Sensor de Efecto Hall y Cómo Funciona?

En esencia, un sensor de efecto Hall es un dispositivo electrónico capaz de detectar la presencia y la magnitud de un campo magnético. Su funcionamiento se basa en un fenómeno físico descubierto por Edwin Hall en 1879: cuando una corriente eléctrica fluye a través de un conductor delgado (generalmente un semiconductor, ya que ofrece mayor sensibilidad) y este conductor se expone a un campo magnético perpendicular a la dirección de la corriente, se genera una diferencia de potencial (un voltaje) a través del conductor, perpendicular tanto a la corriente como al campo magnético. Esta tensión generada se conoce como voltaje de Hall.

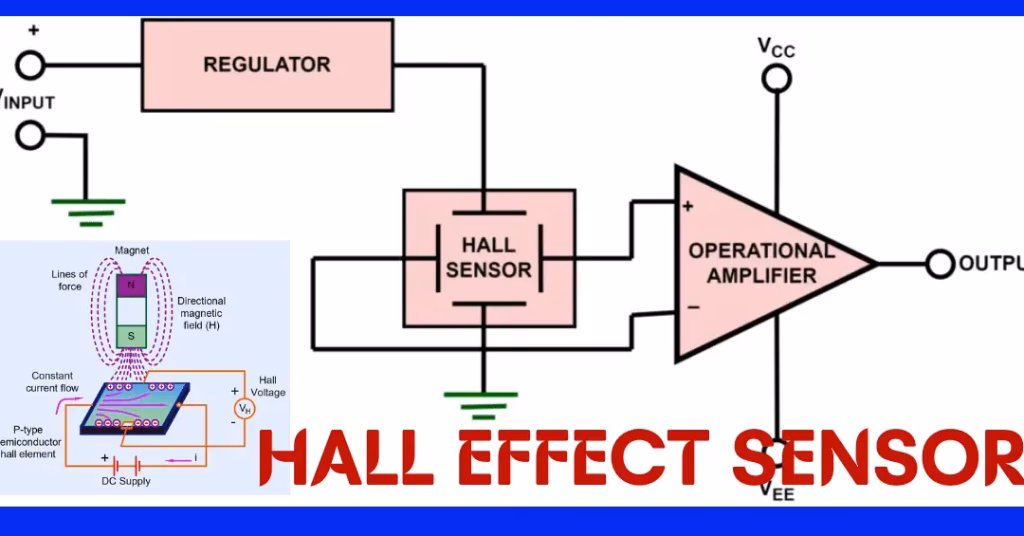

La magnitud de este voltaje de Hall es directamente proporcional a la intensidad del campo magnético. Los sensores modernos integran este elemento sensible (una fina placa de semiconductor) con circuitos electrónicos adicionales en un solo chip. Estos circuitos amplifican la señal de bajo nivel generada por el efecto Hall y a menudo incluyen compensación de temperatura para garantizar mediciones precisas en diversas condiciones ambientales.

Existen diferentes tipos de sensores de Hall. Algunos son 'lineales' o 'analógicos', donde el voltaje de salida es directamente proporcional a la fuerza del campo magnético. Otros son 'digitales' o 'interruptores', que incorporan circuitos de umbral (como un Schmitt trigger) para proporcionar una salida binaria (activado/desactivado) cuando el campo magnético supera ciertos niveles preestablecidos. Esta capacidad de actuar como interruptor sin contacto mecánico es una de sus mayores ventajas.

Se fabrican en diversas formas, como rectangular, de mariposa o de cruz, y su sensibilidad se mide típicamente en milivoltios por gauss (mV/G), recordando que 1 Tesla equivale a 10,000 Gauss.

Ventajas Clave de los Sensores de Efecto Hall en la Automoción

La elección de los sensores de efecto Hall para numerosas aplicaciones automotrices no es casualidad. Ofrecen varias ventajas significativas en comparación con otras tecnologías de detección:

• Operación sin Contacto: No requieren contacto físico con el elemento que detectan (normalmente un imán o un material ferroso que interrumpe un campo magnético). Esto elimina el desgaste mecánico, aumentando drásticamente su vida útil y fiabilidad. Pueden operar a velocidades mucho mayores que los interruptores mecánicos.
• Robustez Ambiental: Son inherentemente inmunes a condiciones adversas como polvo, suciedad, barro, agua y vibraciones, características comunes en el entorno de un vehículo. Esto los hace ideales para aplicaciones externas o en compartimentos del motor.
• Respuesta a Campos Estáticos y Cambiantes: A diferencia de los sensores inductivos que solo responden a cambios en el campo magnético, los sensores Hall pueden detectar campos magnéticos tanto estáticos como dinámicos. Esto permite medir posiciones fijas o la presencia constante de un campo.
• Precisión y Velocidad: La capacidad de integrarse con electrónica digital permite una señal de salida limpia y rápida, crucial para sistemas que requieren respuestas en tiempo real, como el ABS o el control del motor.
• Tamaño Compacto: Al ser chips semiconductores, son pequeños y ligeros, facilitando su integración en espacios reducidos dentro del vehículo.

Aunque presentan desafíos como la necesidad de amplificación de señal o la susceptibilidad a campos magnéticos externos (que a menudo se mitiga con blindaje o configuraciones diferenciales), sus ventajas los convierten en la opción preferida para muchas funciones automotrices críticas.

Aplicaciones Específicas de los Sensores de Efecto Hall en Automóviles

Los sensores de efecto Hall se encuentran en múltiples puntos estratégicos de un vehículo moderno. Su capacidad para detectar movimiento rotacional, posición lineal o la presencia de un campo magnético los hace increíblemente versátiles. Veamos algunas de sus aplicaciones más importantes:

Sistema de Encendido

Una de las aplicaciones históricas y más claras en automoción es su uso en los distribuidores para la sincronización del encendido, reemplazando a los antiguos platinos mecánicos. En este sistema, un imán permanente y un chip sensor de Hall están montados uno al lado del otro, creando un hueco de aire. Un rotor metálico, unido al eje del distribuidor, tiene ventanas o pestañas correspondientes al número de cilindros del motor. A medida que el rotor gira, las ventanas o pestañas pasan a través del hueco del sensor.

Cuando una pestaña metálica pasa, interrumpe el campo magnético entre el imán y el sensor. Cuando una ventana pasa, el sensor queda expuesto al campo magnético. Esta alternancia de 'campo presente' y 'campo ausente' genera una señal de salida digital (similar a una onda cuadrada) en el sensor Hall. Esta señal se envía a la unidad de control del motor (ECU), que la utiliza para determinar la posición exacta del cigüeñal y sincronizar con precisión el momento en que debe saltar la chispa en cada cilindro. La pestaña del cilindro número 1 suele tener una forma única para que la ECU pueda identificar el punto de referencia.

Sensores de Posición del Cigüeñal y Árbol de Levas

Más allá del distribuidor, los sensores de efecto Hall son ampliamente utilizados como sensores de posición del cigüeñal (CKP) y del árbol de levas (CMP). Estos sensores trabajan con ruedas dentadas (ruedas fónicas) montadas en los respectivos ejes. A medida que la rueda dentada gira, los dientes y los huecos pasan cerca del sensor Hall (que a menudo incluye un imán integrado). Esto crea un patrón de pulsos magnéticos.

La ECU utiliza la señal del sensor CKP para determinar la velocidad de rotación del motor y la posición angular precisa del cigüeñal, información vital para calcular el momento de la inyección de combustible y la sincronización del encendido. El sensor CMP, montado en el árbol de levas, ayuda a la ECU a identificar qué cilindro está en su carrera de admisión o compresión, información necesaria para la inyección secuencial de combustible.

Sistemas de Frenos Antibloqueo (ABS)

En los sistemas ABS, los sensores de efecto Hall (o a veces inductivos, pero Hall es común en sistemas más modernos) son fundamentales para medir la velocidad de rotación de cada rueda. Un sensor se monta cerca de una rueda fónica (un anillo dentado) o un cojinete de rueda magnetizado. A medida que la rueda gira, el sensor detecta el paso de los dientes o los polos magnéticos.

La frecuencia de los pulsos generados por el sensor es directamente proporcional a la velocidad de la rueda. La ECU del ABS monitoriza constantemente las señales de los sensores de las cuatro ruedas. Si detecta que una rueda está a punto de bloquearse (gira significativamente más lento que las otras durante el frenado), el sistema ABS modula la presión de freno a esa rueda para permitir que siga girando, manteniendo así la tracción y la capacidad de dirección. La robustez de los sensores Hall los hace ideales para esta aplicación, donde están expuestos a la suciedad y el agua.

Sensores de Velocidad del Vehículo y Tacómetros

Similar a los sensores ABS, los sensores de efecto Hall se utilizan para medir la velocidad general del vehículo, a menudo leyendo la rotación del eje de transmisión o una rueda específica. Esta información se utiliza para el velocímetro del salpicadero. También pueden emplearse como tacómetros, midiendo la velocidad del motor.

Indicadores de Nivel de Combustible

Aunque no es tan común como las otras, algunos sistemas de indicación de nivel de combustible utilizan un sensor de Hall para determinar la posición de un flotador magnético dentro del tanque. La altura del flotador (y por lo tanto, el nivel de combustible) se traduce en un campo magnético que el sensor detecta, proporcionando una lectura electrónica precisa.

Otras Posibles Aplicaciones

Dada su versatilidad, los sensores Hall pueden encontrarse en otras áreas, como la detección de la posición del pedal del acelerador (en sistemas drive-by-wire), la detección de la posición del volante, en ciertos tipos de motores eléctricos utilizados en el vehículo (como en la dirección asistida eléctrica o ventiladores) o incluso en la detección de si una puerta, capó o maletero está abierto o cerrado (aunque para esto también se usan otros tipos de sensores).

Más Allá del Coche: Otras Aplicaciones Notables del Efecto Hall

Aunque nuestro enfoque es automotriz, es interesante notar la amplitud de uso de esta tecnología. Los sensores de efecto Hall se encuentran en:

• Dispositivos de Interfaz Humana: Teclados de ordenador de alta gama, joysticks de consolas de videojuegos y controladores industriales, donde la falta de contacto mecánico garantiza una durabilidad y precisión excepcionales.
• Electrónica de Consumo: Detección de la tapa cerrada en smartphones o portátiles, detección de papel en impresoras 3D.
• Sensores de Corriente (Amperímetros): Permiten medir la corriente eléctrica sin contacto, pasando el cable a través de un núcleo magnético con un sensor Hall en un hueco. Esto es más seguro y no añade resistencia al circuito.
• Magnetómetros: Dispositivos para medir la fuerza de campos magnéticos.
• Motores Eléctricos Sin Escobillas (Brushless): Ayudan a detectar la posición del rotor para controlar la conmutación de los transistores del motor.
• Industria: Sensores de posición general, interruptores de límite en entornos difíciles.
• Tecnología Espacial: Los propulsores de efecto Hall son un tipo de motor iónico utilizado para la propulsión de naves espaciales.

Esta diversidad subraya la fiabilidad y utilidad de los sensores de efecto Hall en una amplia gama de aplicaciones modernas.

Preguntas Frecuentes sobre Sensores de Efecto Hall en Automoción

¿Puede fallar un sensor de efecto Hall en mi coche?

Sí, aunque son muy fiables debido a la falta de partes móviles, pueden fallar. Los fallos suelen deberse a problemas electrónicos internos (como el amplificador o el circuito de umbral), daños por calor extremo, vibración excesiva (aunque son robustos, nada es indestructible) o problemas en el cableado o el conector. Un sensor CKP o CMP defectuoso, por ejemplo, puede impedir que el motor arranque o funcione correctamente.

¿Cómo sé si un sensor de efecto Hall está fallando?

Los síntomas varían según la aplicación. Un fallo en el sensor de encendido o posición del cigüeñal/árbol de levas puede causar que el motor no arranque, se detenga inesperadamente, tenga fallos de encendido o funcione de forma irregular. Un fallo en un sensor ABS resultará en que la luz de advertencia del ABS se encienda en el salpicadero y el sistema ABS deje de funcionar (los frenos convencionales seguirán funcionando). Un sensor de velocidad defectuoso podría causar que el velocímetro no funcione. Un mecánico puede diagnosticar fallos en estos sensores utilizando herramientas de diagnóstico que leen códigos de error o miden la señal del sensor.

¿Son caros de reemplazar los sensores de efecto Hall?

El coste varía mucho dependiendo de cuál sensor sea y la complejidad de su acceso. Los sensores de rueda ABS o los sensores CKP/CMP suelen ser piezas de precio moderado, pero la mano de obra para reemplazarlos puede variar. En general, son componentes electrónicos relativamente asequibles.

¿Puedo limpiar un sensor de efecto Hall si creo que está sucio?

Dado que son inmunes a la suciedad, la limpieza del sensor en sí rara vez es la solución si hay un problema electrónico. Sin embargo, es crucial que la rueda fónica o el elemento magnético que detecta esté limpio y libre de residuos metálicos que puedan interferir con el campo magnético. Si sospechas un problema, es mejor que un profesional lo diagnostique.

Conclusión

Los sensores de efecto Hall son componentes electrónicos discretos pero absolutamente vitales en el funcionamiento de un automóvil moderno. Su principio de funcionamiento basado en la detección de campos magnéticos, combinado con su robustez, fiabilidad y operación sin contacto, los hace ideales para aplicaciones críticas como la gestión del motor, la seguridad activa (ABS) y la medición de velocidad. Entender su función nos da una mayor apreciación de la compleja tecnología que trabaja incansablemente para que nuestros vehículos sean seguros y eficientes.
