Sensor Hall: Usos Clave en Automoción y Más

El mundo de la electrónica y la automoción está lleno de componentes ingeniosos que operan silenciosamente para garantizar el correcto funcionamiento de sistemas complejos. Uno de estos componentes, fundamental por su versatilidad y fiabilidad, es el transductor o sensor de efecto Hall. Este pequeño dispositivo semiconductor tiene la capacidad de detectar la presencia y la intensidad de campos magnéticos, lo que abre un abanico enorme de aplicaciones en diversas industrias, siendo especialmente relevante en el sector automotriz.

https://www.youtube.com/watch?v=0s

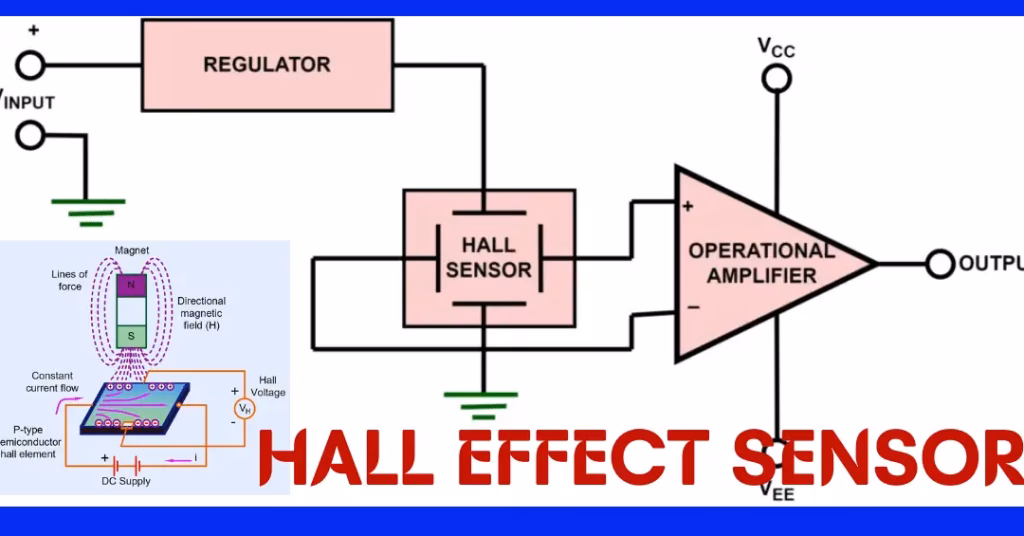

Pero, ¿qué es exactamente un transductor de efecto Hall y cómo logra interactuar con algo tan invisible como un campo magnético? Su funcionamiento se basa en un principio físico descubierto por Edwin Hall en 1879. Cuando una corriente eléctrica fluye a través de un conductor (en este caso, un material semiconductor) y se aplica un campo magnético perpendicular a la dirección de la corriente, se genera una diferencia de potencial o voltaje a través del conductor, perpendicular tanto a la corriente como al campo magnético. Este voltaje es lo que se conoce como el voltaje Hall.

La magnitud de este voltaje es directamente proporcional a la intensidad del campo magnético aplicado y a la corriente que atraviesa el semiconductor. Esto permite que el sensor actúe como un traductor, convirtiendo la información del campo magnético en una señal eléctrica medible y utilizable por otros circuitos.

Aplicaciones Generales de los Transductores de Efecto Hall

La capacidad de detectar campos magnéticos de forma precisa y sin contacto físico hace que los sensores de efecto Hall sean increíblemente útiles en una amplia gama de escenarios. Sus principales aplicaciones fuera del ámbito automotriz incluyen:

• Detección de Campos Magnéticos: Su uso más directo es medir la intensidad de un campo magnético.
• Medición de Corriente: Al pasar una corriente a través de un conductor, se genera un campo magnético a su alrededor. Un sensor Hall puede medir este campo para determinar la magnitud de la corriente sin necesidad de contacto directo con el conductor de alta corriente, lo que es una ventaja significativa por seguridad y aislamiento eléctrico.

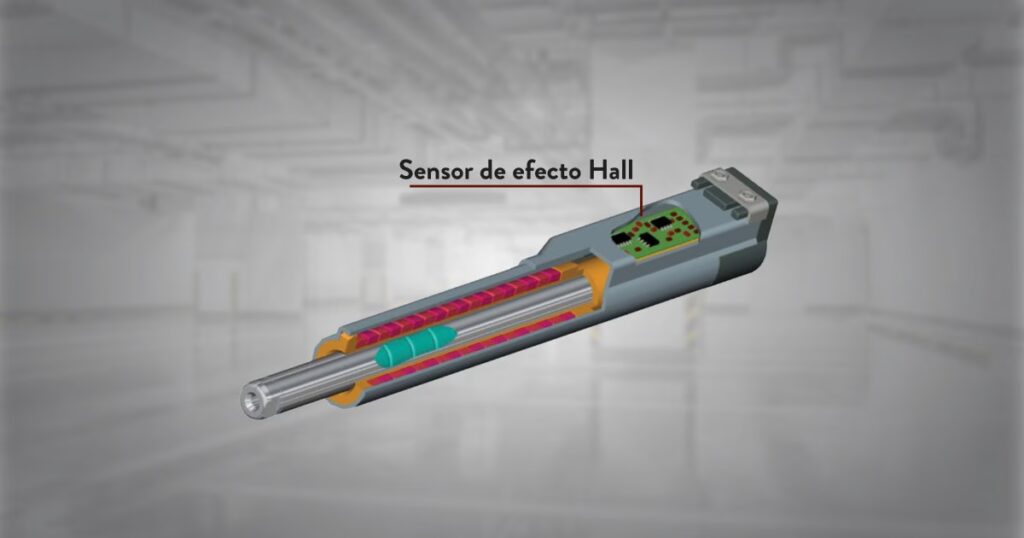

• Medición de Desplazamiento, Posición y Velocidad: Al acoplar un imán a un objeto en movimiento y colocar un sensor Hall estacionario, los cambios en el campo magnético detectado por el sensor pueden utilizarse para determinar la posición, la velocidad o el desplazamiento del objeto.
• Sensores de Proximidad: Se utilizan para detectar la presencia de objetos metálicos o magnéticos sin contacto físico, a menudo en entornos industriales o de automatización.

Las ventajas clave que impulsan la adopción de estos sensores son su alta sensibilidad, la medición sin contacto (lo que reduce el desgaste y permite trabajar en entornos difíciles), una amplia respuesta de frecuencia (pueden detectar cambios rápidos), su robustez y su gran versatilidad.

El Sensor de Efecto Hall en el Sistema de Encendido de un Automóvil

Una de las aplicaciones más revolucionarias y extendidas de los sensores de efecto Hall en la automoción es su uso en los sistemas de encendido, donde reemplazaron a los antiguos y problemáticos contactos o "platinos".

Históricamente, el encendido de un motor de combustión interna se controlaba mediante un conjunto de contactos mecánicos (los platinos) que se abrían y cerraban para interrumpir la corriente hacia la bobina de encendido en el momento preciso, generando la chispa en la bujía correspondiente. Este sistema mecánico tenía varios inconvenientes: desgaste de los contactos, necesidad de ajuste periódico, variabilidad con la velocidad del motor y susceptibilidad a la suciedad y vibraciones.

El sistema de encendido sin contactos que utiliza un sensor de efecto Hall supera estas limitaciones. En esencia, este sistema utiliza el sensor Hall, un imán permanente y una rueda obturadora ferrosa (generalmente de acero) montada en el eje del distribuidor.

Cómo Funciona el Encendido con Sensor Hall

El sensor de efecto Hall y el imán permanente se montan de forma estacionaria en el distribuidor, a menudo en la placa de avance. El imán crea un campo magnético constante en una región específica donde se ubica el sensor Hall.

La rueda obturadora, también conocida como rotor o "shunter", está fijada al eje del distribuidor. Esta rueda tiene un número de "paletas" o "ventanas" igual al número de cilindros del motor. A medida que el eje del distribuidor gira, las paletas de la rueda obturadora pasan entre el imán y el sensor Hall.

Cuando una paleta ferrosa de la rueda se interpone entre el imán y el sensor, actúa como un "shunt" o desvío magnético. Esto significa que las líneas del campo magnético del imán son desviadas a través de la paleta ferrosa en lugar de pasar a través del sensor Hall. Como resultado, la intensidad del campo magnético detectado por el sensor Hall disminuye drásticamente.

Cuando el espacio entre dos paletas pasa frente al sensor, el campo magnético del imán ya no es desviado y pasa directamente a través del sensor Hall. La intensidad del campo magnético detectado por el sensor aumenta a su valor máximo.

Este cambio periódico en la intensidad del campo magnético (de alto a bajo y de bajo a alto) genera un voltaje Hall pulsante en la salida del sensor. Este voltaje es una señal de sincronización precisa que indica la posición angular del eje del distribuidor, y por lo tanto, del cigüeñal del motor.

La señal de bajo voltaje generada por el sensor Hall es entonces amplificada y acondicionada por circuitería electrónica (a menudo integrada junto con el sensor). Esta señal procesada se utiliza para controlar un interruptor de potencia electrónico (típicamente un transistor de potencia, como un Darlington) que conecta y desconecta la corriente primaria de la bobina de encendido. La interrupción rápida de esta corriente en el momento justo (cuando el campo magnético en el sensor Hall pasa de bajo a alto o viceversa, dependiendo del diseño) provoca el colapso del campo magnético en la bobina, induciendo un voltaje de alta tensión en el secundario que salta a través de la bujía, generando la chispa necesaria para encender la mezcla aire-combustible en el cilindro.

Ventajas del Encendido con Sensor Hall Frente a los Platinos

La adopción del sensor Hall en los sistemas de encendido trajo consigo mejoras significativas:

• Fiabilidad y Durabilidad: Al no haber contactos físicos que se desgasten, el sistema es mucho más duradero y requiere menos mantenimiento que los platinos. No hay "quemado" ni "picado" de contactos.
• Precisión de la Sincronización: La señal generada por el sensor Hall es digital y muy precisa, lo que resulta en una sincronización de encendido más estable y menos afectada por la velocidad del motor o las condiciones ambientales.
• Menor Sensibilidad a la Suciedad y la Humedad: A diferencia de los sistemas ópticos o los propios platinos, el sensor Hall es menos susceptible a fallos causados por la acumulación de suciedad, aceite o humedad dentro del distribuidor.
• Mejor Rendimiento a Bajas Velocidades: El voltaje de salida de un sensor Hall no depende de la velocidad de rotación (a diferencia de los generadores inductivos), lo que asegura una señal fuerte y clara incluso al ralentí o durante el arranque, mejorando el rendimiento en estas condiciones.
• Diseño Compacto y Robusto: El sensor y su circuitería asociada pueden integrarse en un solo paquete sellado, lo que los hace resistentes a las vibraciones y temperaturas extremas del compartimento del motor.
• Facilidad de Adaptación: En muchos casos, los sistemas de encendido con sensor Hall fueron diseñados para reemplazar directamente los platinos en distribuidores existentes, minimizando la necesidad de rediseñar completamente el distribuidor.

La "duración" de la señal de encendido, equivalente al ángulo de Dwell en los sistemas de platinos (el tiempo que la bobina está cargándose), se determina en el sistema Hall por el ancho de las paletas de la rueda obturadora y los espacios entre ellas.

Los sistemas de avance de encendido, tanto el avance centrífugo (basado en la velocidad del motor) como el avance por vacío (basado en la carga del motor), que ajustan la posición de la placa de avance o del rotor respecto al eje, pueden seguir utilizándose con el sistema de sensor Hall para optimizar el momento de la chispa en diferentes condiciones de funcionamiento.

Tabla Comparativa: Encendido con Platinos vs. Encendido con Sensor Hall

Para entender mejor la evolución, comparemos las características clave:

Preguntas Frecuentes sobre los Sensores de Efecto Hall

¿Puede fallar un sensor de efecto Hall en un coche?

Sí, aunque son muy fiables, como cualquier componente electrónico, pueden fallar debido a calor extremo, vibraciones prolongadas, picos de voltaje o defectos de fabricación. Un fallo en el sensor Hall en el distribuidor impedirá que el motor arranque o funcione correctamente, ya que no se generará la señal de sincronización para el encendido.

¿Cómo sé si mi coche usa un sistema de encendido con sensor Hall?

La mayoría de los coches fabricados a partir de mediados de los años 70 y principios de los 80 adoptaron sistemas de encendido electrónico sin platinos. Si tu distribuidor no tiene platinos visibles y en su lugar ves un pequeño módulo electrónico con un imán y una rueda con paletas girando, es muy probable que utilice un sensor de efecto Hall o un sistema inductivo similar.

¿Es difícil reemplazar un sensor de efecto Hall en un distribuidor?

Depende del diseño específico del distribuidor. En muchos casos, el módulo del sensor Hall está atornillado a la placa de avance y su reemplazo es relativamente sencillo, siguiendo los procedimientos adecuados y asegurándose de no dañar otros componentes.

¿El sensor Hall solo se usa en el encendido?

No, en los coches modernos, los sensores Hall se utilizan en muchas otras aplicaciones, como:

• Sensores de posición del cigüeñal y del árbol de levas.
• Sensores de velocidad de rueda (para ABS y control de tracción).
• Sensores de posición del pedal del acelerador.
• Sensores en motores eléctricos (por ejemplo, en sistemas de dirección asistida eléctrica o ventiladores) para detectar la posición del rotor.
• Detección de cierre de puertas, maletero, etc.

¿Cuál es la diferencia principal entre un sensor Hall y un sensor inductivo en el encendido?

Ambos son sistemas sin contacto que reemplazaron a los platinos. La principal diferencia es cómo generan la señal: el sensor Hall detecta cambios en un campo magnético constante generados por una rueda obturadora ferrosa, produciendo una señal digital (voltaje que sube y baja claramente). Un sensor inductivo utiliza una bobina y un núcleo de hierro frente a una rueda dentada; el paso de los dientes induce un voltaje en la bobina por cambios en el flujo magnético, produciendo una señal analógica (voltaje sinusoidal) cuya amplitud depende de la velocidad del motor.

En resumen, el transductor de efecto Hall es una pieza fundamental en la electrónica moderna, cuya simplicidad de principio contrasta con la sofisticación de sus aplicaciones. Su rol en la automoción, particularmente al eliminar los puntos débiles de los sistemas de encendido mecánicos, subraya su valor como componente fiable, preciso y duradero.
