Evolución de la Dirección Automotriz

Hasta hace no muchas décadas, conducir un automóvil requería una fuerza considerable, especialmente al maniobrar a bajas velocidades. El volante ofrecía una resistencia significativa, haciendo impensable la conducción con una sola mano y exigiendo un esfuerzo físico notable del conductor. Esta necesidad de facilitar el control y permitir reacciones más rápidas llevó a la invención y eventual masificación de sistemas de asistencia a la dirección. Entre ellos, la dirección hidráulica fue una pionera, transformando la experiencia de manejo.

La historia de la dirección asistida hidráulica se remonta a mediados del siglo XX. Fue en 1950 cuando el ejército de los Estados Unidos impulsó su desarrollo. La motivación inicial era reducir el esfuerzo físico que debían realizar los conductores de maquinaria pesada y camiones al maniobrar, vehículos que por su tamaño y peso presentaban una resistencia al giro aún mayor. Con el tiempo, la utilidad y los beneficios de este sistema se hicieron evidentes, trascendiendo su uso militar para ser adoptado gradualmente por la industria automotriz civil, hasta convertirse en un equipamiento estándar en la gran mayoría de los vehículos modernos.

¿Cómo Funciona la Dirección Hidráulica?

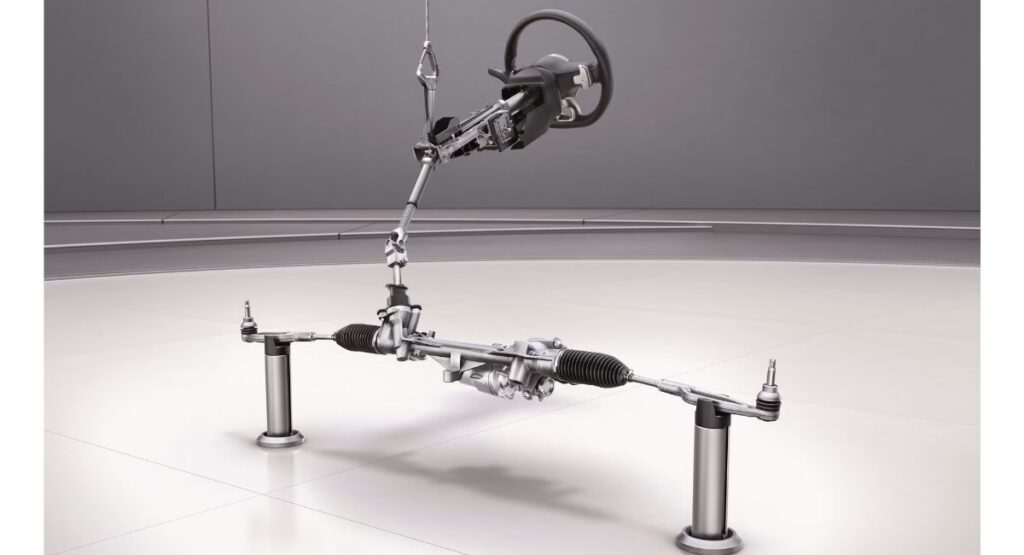

El sistema de dirección es un conjunto de mecanismos cuyo propósito fundamental es permitir al conductor orientar las ruedas, principalmente las delanteras, para guiar el vehículo con el mínimo esfuerzo posible. En esencia, el conductor gira el volante, lo cual acciona una barra de dirección. Esta barra se conecta a una caja de dirección. En un sistema tradicional puramente mecánico, la caja de dirección traduce el movimiento giratorio del volante en un movimiento lineal que mueve las barras de acoplamiento (rótulas y brazos) unidas a las ruedas, haciendo que estas giren.

La magia de la dirección hidráulica reside en añadir asistencia a este proceso mecánico básico. El sistema hidráulico, compuesto por una bomba, un depósito de fluido y cilindros o pistones, utiliza la presión de un fluido (aceite hidráulico) para amplificar la fuerza que el conductor aplica al volante. Cuando el conductor gira el volante, se activa una válvula dentro de la caja de dirección que dirige el fluido hidráulico a un lado u otro de un pistón integrado. La presión del fluido empuja este pistón, que a su vez ayuda a mover la cremallera (en sistemas de cremallera y piñón) o el sector (en sistemas de bola recirculante), facilitando enormemente el giro de las ruedas.

En resumen, es un sistema principalmente mecánico que recibe un impulso o asistencia significativa de un circuito hidráulico. La bomba hidráulica, generalmente accionada por el motor a través de una correa, mantiene el fluido bajo presión, listo para actuar cuando el conductor solicita un cambio de dirección.

Beneficios de la Dirección Hidráulica

La incorporación de la dirección hidráulica supuso una mejora radical en la conducción:

• Reducción del Esfuerzo: El beneficio más notorio es la drástica disminución de la fuerza requerida para girar el volante, especialmente al maniobrar a baja velocidad o estacionar.
• Mayor Agilidad: Permite realizar giros del volante de forma más rápida y sencilla, lo que mejora la capacidad de reacción del conductor.
• Mejora de la Seguridad: En situaciones críticas, como el reventón de un neumático delantero, la asistencia hidráulica puede ayudar a mantener el control del vehículo, ya que la fuerza inesperada sobre la rueda es parcialmente contrarrestada por el sistema, facilitando al conductor corregir la trayectoria.
• Maniobrabilidad Aumentada: Permite realizar movimientos precisos y controlados con facilidad en espacios reducidos.
• Funcionamiento de Respaldo: Una característica importante es que, en caso de avería del circuito hidráulico (por ejemplo, fallo de la bomba o fuga de fluido), la conexión mecánica entre el volante y las ruedas permanece intacta. Esto significa que el conductor puede seguir controlando el vehículo, aunque con el esfuerzo que requeriría un sistema sin asistencia, permitiendo llegar a un taller de forma segura.

Posibles Problemas y Mantenimiento

Como cualquier sistema automotriz, la dirección hidráulica requiere mantenimiento y puede presentar fallos. Los componentes más susceptibles a sufrir complicaciones son la bomba hidráulica y la caja de dirección.

• Fugas de Fluido: Es uno de los problemas más comunes. Pueden ser causadas por el desgaste de los sellos o juntas en la bomba, la caja de dirección o las mangueras de alta presión. Una fuga se manifiesta como manchas de aceite bajo el vehículo o un nivel bajo de fluido en el depósito. Un nivel bajo de fluido puede llevar a daños mayores en la bomba por falta de lubricación y refrigeración.
• Desgaste o Daño de la Bomba: La bomba puede fallar, perdiendo su capacidad de generar la presión necesaria. Esto a menudo se manifiesta con un ruido (un zumbido o quejido) al girar el volante, especialmente en los extremos del giro.
• Problemas con la Correa: La bomba hidráulica es típicamente impulsada por el motor mediante una correa (correa de accesorios o de servicios). Si la correa está desgastada, floja o rota, la bomba no funcionará, resultando en una pérdida total de la asistencia. Un chirrido al arrancar o al girar el volante puede indicar un problema con la tensión o el estado de la correa.
• Obstrucciones o Aire en el Sistema: Las mangueras o válvulas pueden obstruirse, o puede entrar aire en el circuito, lo que afecta la presión y el funcionamiento suave del sistema, pudiendo causar ruidos o una asistencia irregular.

La prevención es clave. Es fundamental estar atento a:

• Posibles fugas de fluido.
• Ruidos inusuales provenientes de la zona de la bomba o al girar el volante.
• El estado y la tensión de la correa de accesorios.

Revisar periódicamente el nivel del fluido hidráulico y cambiarlo según las recomendaciones del fabricante son prácticas de mantenimiento esenciales.

Más Allá de Dos Ruedas: La Dirección en las Cuatro Ruedas (4WS)

Si bien la dirección asistida se centra en facilitar el giro de las ruedas delanteras, otro avance significativo ha sido la dirección en las cuatro ruedas (4WS - Four-Wheel Steering). Este sistema permite que tanto las ruedas delanteras como las traseras cambien de dirección, ofreciendo ventajas únicas en términos de maniobrabilidad y estabilidad.

El primer automóvil de producción con un sistema de dirección en las cuatro ruedas sensible al ángulo del volante fue el Honda Prelude en 1987. Honda denominó a esta tecnología "Steering Angle Sensing Honda Four-Wheel Steering System (Honda 4WS)".

La idea de la dirección en las cuatro ruedas no surgió de la nada. Sus raíces se encuentran en la búsqueda de mejorar la seguridad activa de los vehículos. En la década de 1970, la Administración Nacional de Seguridad del Tráfico en Carreteras (NHTSA) de EE. UU. propuso el programa Experimental Safety Vehicle (ESV), buscando reducir las colisiones tanto a través de la seguridad pasiva (mitigación de impactos) como de la seguridad activa (evitación de colisiones).

Honda, participando en este programa, se centró en la seguridad activa, investigando tecnologías para mejorar la maniobrabilidad, la estabilidad y el rendimiento dinámico. Se sabía que reducir el retraso en la respuesta del movimiento lateral del vehículo sería efectivo para evitar colisiones. Controlando las ruedas delanteras y traseras simultáneamente, el vehículo podría cambiar de trayectoria de manera más inmediata en respuesta a la acción del conductor.

Cómo Funciona la Dirección en las Cuatro Ruedas (4WS)

El sistema Honda 4WS del Prelude era un sistema mecánico ingenioso. Su principio clave es variar la dirección de las ruedas traseras en función del ángulo de giro del volante de las ruedas delanteras, y no de la velocidad (como se consideró inicialmente). El sistema opera en dos modos principales:

• Fase Inversa (Opposite Phase): A ángulos de giro del volante grandes (típicamente a baja velocidad), las ruedas traseras giran en dirección opuesta a las delanteras. Esto reduce significativamente el radio de giro del vehículo, facilitando maniobras como estacionar o dar la vuelta en espacios estrechos.
• Fase Similar (In Phase): A ángulos de giro del volante pequeños (típicamente a alta velocidad), las ruedas traseras giran ligeramente en la misma dirección que las delanteras. Esto mejora la estabilidad del vehículo, especialmente en cambios de carril rápidos o curvas suaves a alta velocidad, haciendo que el coche se sienta más plantado y reduciendo el deslizamiento lateral.

El desarrollo de este sistema comenzó en 1977. Tras estudios teóricos que confirmaron la necesidad de girar las ruedas traseras en la misma dirección a altas velocidades y en la opuesta a bajas, Honda patentó la idea básica en 1978. Un coche de prueba, construido uniendo las partes delanteras de dos Accords de primera generación, validó la teoría en el circuito de Suzuka.

El sistema mecánico del Prelude 4WS conectaba la caja de dirección delantera (una cremallera y piñón convencional) con una caja de dirección trasera mediante un eje central bajo el piso del coche. La complejidad residía en la caja de dirección trasera, que utilizaba un mecanismo de doble biela (double-crank system). Este diseño permitía que pequeños ángulos del volante resultaran en pequeños giros de las ruedas traseras en fase similar, mientras que grandes ángulos del volante resultaban en giros más amplios de las ruedas traseras en fase inversa. Un mecanismo de biela simple solo habría permitido los mismos ángulos de giro en ambos modos, limitando su efectividad.

Mecanismo de la Caja de Dirección Trasera (Honda Prelude 4WS)

Aunque complejo, el mecanismo trasero es fundamental para entender cómo se logran los diferentes ángulos. La rotación del eje central (proveniente del volante y la caja delantera) entra en la caja trasera. Allí, un eje excéntrico (la primera biela) rota. Este eje excéntrico impulsa un engranaje planetario que engrana con un engranaje interno fijo. El engranaje planetario, al girar alrededor del engranaje interno y sobre su propio eje (la segunda biela excéntrica), genera un movimiento combinado. Este movimiento se traduce en un movimiento lineal de una varilla que, a través de tirantes, mueve las ruedas traseras. La excentricidad de los ejes y la relación de engranajes determinan cómo el ángulo de giro delantero se mapea al ángulo de giro trasero, logrando la transición suave entre fase similar y fase inversa.

2WS vs. 4WS: Una Comparativa

En un sistema de dirección convencional de dos ruedas (2WS), solo las ruedas delanteras giran. Al girar el volante, los neumáticos delanteros desarrollan un ángulo de deslizamiento (slip angle), generando la fuerza de giro lateral necesaria para cambiar la dirección del vehículo. Las ruedas traseras siguen pasivamente, también desarrollando un ángulo de deslizamiento que ayuda en el giro.

Con 4WS, las ruedas traseras giran simultáneamente con las delanteras. A alta velocidad (fase similar), generan fuerza de giro de manera más rápida, lo que hace que el cambio de dirección sea más suave y predecible, mejorando la estabilidad. A baja velocidad (fase inversa), el giro opuesto reduce el radio de giro, haciendo que el vehículo pivote de manera más cerrada, mejorando drásticamente la maniobrabilidad.

El sistema Honda 4WS del Prelude logró reducir el radio de giro mínimo de 5.3 metros (en la versión 2WS) a 4.8 metros (en la versión 4WS), una mejora notable para un coche de su tamaño.

Aunque el sistema mecánico del Prelude era complejo y no se masificó tal cual, la idea de la dirección en las cuatro ruedas ha evolucionado. Los sistemas modernos suelen ser electrónicos o electro-hidráulicos, ofreciendo mayor flexibilidad y control, y se encuentran en algunos vehículos de gama alta y deportivos, así como en vehículos comerciales pesados.

Preguntas Frecuentes sobre Sistemas de Dirección

¿Cuáles son los tipos principales de dirección asistida?

Históricamente, la dirección hidráulica fue la primera en masificarse. Hoy en día, el tipo más común es la dirección electro-asistida (EPS - Electric Power Steering), que utiliza un motor eléctrico para proporcionar la asistencia, eliminando la bomba hidráulica accionada por el motor y mejorando la eficiencia del combustible. También existen sistemas electro-hidráulicos que combinan elementos de ambos.

¿Cómo sé si mi dirección hidráulica está fallando?

Los signos comunes incluyen: dificultad para girar el volante (especialmente a baja velocidad), ruidos (zumbidos, quejidos) al girar el volante, nivel bajo o fluctuante del fluido hidráulico, o fugas visibles de líquido bajo el coche.

¿Es la dirección en las cuatro ruedas común hoy en día?

No es tan común como la dirección asistida estándar, pero se utiliza en vehículos donde la maniobrabilidad en espacios reducidos o la estabilidad a alta velocidad son particularmente importantes, como algunos deportivos de alto rendimiento, sedanes de lujo y vehículos comerciales pesados. Los sistemas modernos son principalmente electrónicos y mucho más sofisticados que el sistema mecánico pionero.

¿La dirección asistida afecta la sensación de la carretera?

Sí. Los sistemas de asistencia, especialmente los más antiguos, podían filtrar parte de la información (feedback) que llega del camino al volante. Los sistemas modernos, particularmente los electrónicos, están diseñados para ofrecer una mejor sensación de la carretera y pueden incluso variar la asistencia en función de la velocidad o el modo de conducción seleccionado.

Desde la necesidad de fuerza bruta hasta la sofisticada asistencia que permite maniobrar con un dedo, la evolución de los sistemas de dirección automotriz ha sido fundamental para hacer la conducción más segura, cómoda y eficiente. Ya sea la omnipresente dirección asistida o la innovadora dirección en las cuatro ruedas, estas tecnologías continúan mejorando la interacción entre el conductor y la máquina, adaptándose a las crecientes exigencias del tráfico y las expectativas de los usuarios.
