En el vasto mundo de la mecánica y la automoción, una gran cantidad de componentes, a menudo pequeños y discretos, desempeñan funciones críticas para el correcto funcionamiento de sistemas complejos. Dos de estos componentes son los anillos de presión y los anillos tóricos, aunque cumplen propósitos distintos y específicos. Comprender su uso y sus limitaciones, especialmente en condiciones exigentes como la alta presión, es fundamental para el diseño y mantenimiento adecuados.
Aunque sus nombres puedan sonar similares o evocar la idea de ejercer fuerza, sus aplicaciones y principios de funcionamiento difieren significativamente. Uno se enfoca en la sujeción y guía de materiales enrollados, mientras que el otro es una solución de sellado primario, cuya capacidad bajo presión es un factor determinante en muchas aplicaciones industriales y automotrices.
- Anillos de Presión: Sujeción y Guía en Tambores de Bobinado
- Anillos Tóricos (O-Rings): Sellado Bajo Presión
- Factores Clave para Anillos Tóricos en Alta Presión
- Preguntas Frecuentes
- ¿Cuánto aguanta típicamente un anillo tórico de presión?
- ¿Qué son los aros de respaldo y por qué son importantes en alta presión?
- ¿Es lo mismo un anillo de presión que un anillo tórico?
- ¿Cómo afecta la holgura a un anillo tórico a alta presión?
- ¿Por qué los anillos tóricos resisten menos presión en aplicaciones dinámicas?
Anillos de Presión: Sujeción y Guía en Tambores de Bobinado

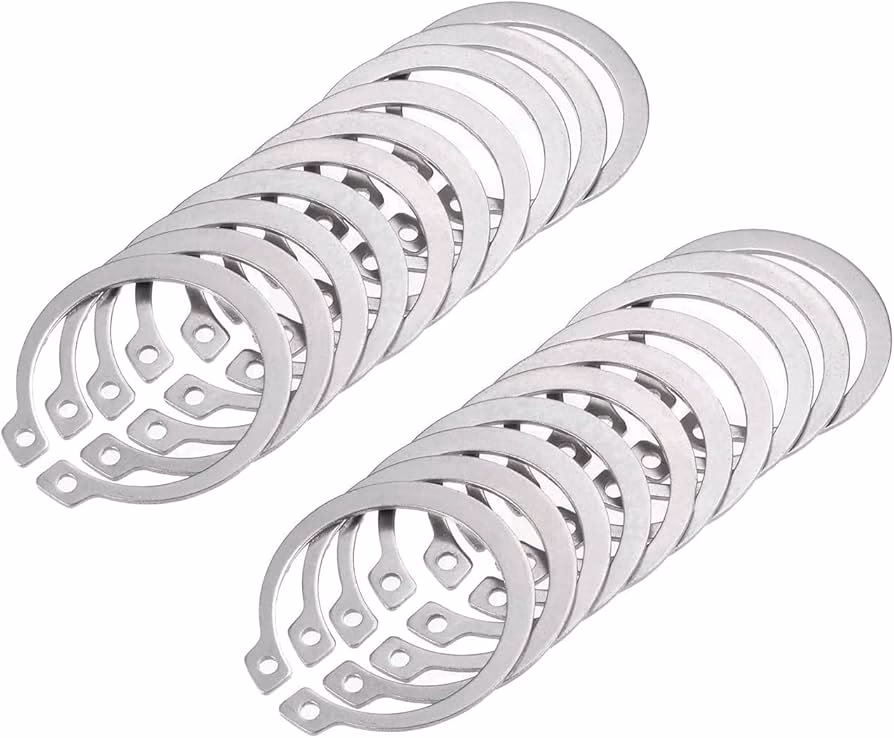

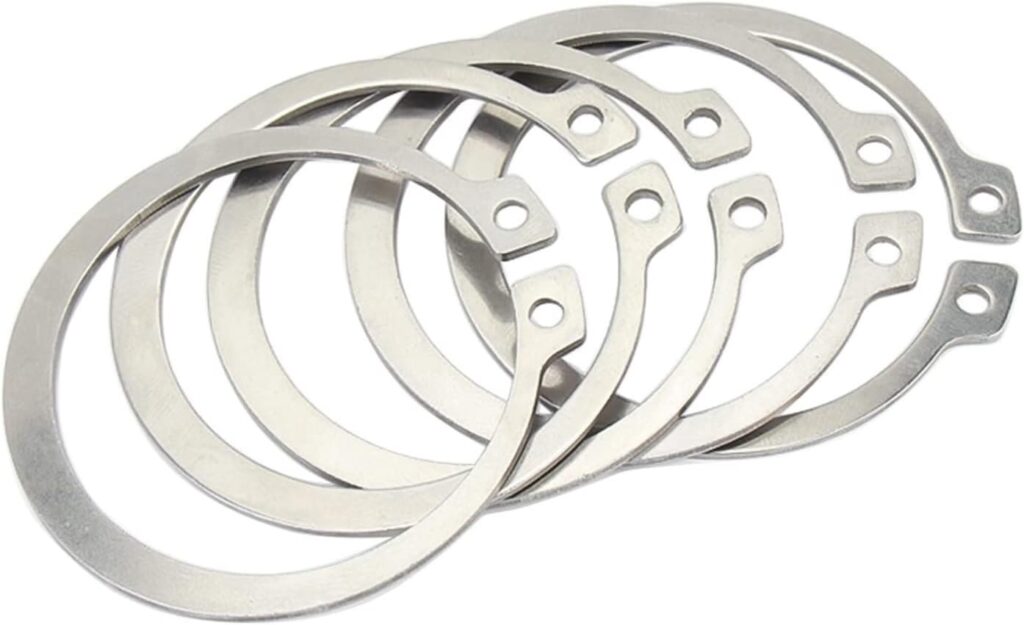

El anillo de presión es un componente utilizado en un contexto muy particular: los tambores de bobinado. Su función principal es proteger el cable o alambre que se encuentra enrollado en el tambor durante el transporte. ¿Cómo lo logra? Ejerciendo presión sobre la bobina. Esta presión es vital para evitar que las espiras superiores del alambre se deslicen dentro del contenedor o tambor, manteniendo la integridad y el orden del bobinado durante el movimiento.
Pero su utilidad no se limita al transporte. Cuando se procede a desenrollar el alambre del contenedor, el anillo de presión asume un papel de guía. Ayuda a dirigir el cable a medida que sale, previniendo la formación de bucles indeseados o enredos que podrían dañar el alambre o interrumpir el proceso de desenrollado. Es, por tanto, un componente clave para asegurar un manejo eficiente y seguro del material enrollado.
Anillos Tóricos (O-Rings): Sellado Bajo Presión
Los anillos tóricos, comúnmente conocidos como O-rings por su característica forma de toroide, son quizás más ampliamente reconocidos en aplicaciones de sellado estático y dinámico. Su función es crear un sello hermético entre dos superficies para prevenir la fuga de fluidos o gases. Sin embargo, su rendimiento se pone a prueba de manera significativa en condiciones de alta presión.
La mayoría de los sellos elastoméricos, incluyendo los anillos tóricos estándar, están diseñados para operar eficazmente hasta aproximadamente 1.500 PSI (libras por pulgada cuadrada). No obstante, muchas aplicaciones requieren sellos que puedan soportar presiones considerablemente mayores. El desafío principal a presiones muy elevadas es evitar que el material del anillo tórico sea extruido, es decir, forzado a salirse del espacio libre (holgura) entre las superficies a sellar.
Factores que Influyen en la Capacidad de Alta Presión de un Anillo Tórico
La cantidad de presión que un anillo tórico puede soportar depende de varios factores interrelacionados. Optimizar estos factores es clave para lograr un sellado fiable en entornos de alta presión. Los principales elementos a considerar son:
- Holgura (Extrusion Gap)
- Dureza del Anillo Tórico (Durometer)
- Uso de Aros de Respaldo (Backup Rings)
- Tipo de Aplicación (Estática vs. Dinámica)
La Importancia de la Holgura (Extrusion Gap)
La holgura se refiere al pequeño espacio que existe entre las dos superficies metálicas que el anillo tórico está sellando. Como regla general, cuanto menor sea esta holgura, mayor será la presión que el anillo tórico podrá tolerar antes de ser extruido. Una holgura amplia aumenta la probabilidad de que el material del anillo sea forzado a salir bajo presión.
La combinación de alta presión y una holgura amplia crea el peor escenario posible para un anillo tórico, ya que dificulta enormemente que mantenga su forma y función de sellado. Reducir la holgura al mínimo es una estrategia fundamental para mejorar el rendimiento del sello en aplicaciones de alta presión.
Influencia de la Dureza (Durometer)
La dureza de un anillo tórico, medida típicamente en la escala Shore A (aunque no se menciona la escala específica en la información proporcionada, el concepto de dureza es claro), es otro factor crítico. Los anillos tóricos con una alta dureza son más adecuados para aplicaciones de alta presión y son inherentemente más resistentes a la extrusión.
Un material más duro requiere una presión mucho mayor para ser forzado a extruirse hacia la holgura. Sin embargo, un posible inconveniente de utilizar anillos tóricos de muy alta dureza es que pueden tener una menor capacidad de "squeeze" (aplastamiento o compresión inicial) necesario para crear el sello inicial a presiones bajas o nulas. A pesar de esto, para alta presión, la mayor resistencia a la extrusión de un material más duro suele ser prioritaria.
El Papel Crucial de los Aros de Respaldo (Backup Rings)
Quizás la técnica más efectiva para permitir que un anillo tórico selle a presiones muy elevadas sea el uso de aros de respaldo. Estos aros, fabricados con materiales más rígidos que el elastómero del anillo tórico, se colocan junto al O-ring dentro de la ranura de sellado. Su propósito es proporcionar resistencia adicional a la extrusión, esencialmente eliminando o reduciendo drásticamente la holgura disponible para que el anillo tórico se deforme y salga.
La configuración de los aros de respaldo depende de la dirección de la presión. Si la alta presión proviene predominantemente de una sola dirección, un solo aro de respaldo suele ser suficiente. Este aro se coloca en el lado de baja presión de la ranura, actuando como una barrera que impide que el anillo tórico sea empujado hacia la holgura en el lado opuesto. Si, por el contrario, la alta presión puede venir de ambas direcciones (presión bidireccional), se recomienda utilizar dos aros de respaldo, uno a cada lado del anillo tórico, para confinarlo eficazmente sin importar de dónde provenga la presión.
Los materiales comunes para los aros de respaldo incluyen Buna (NBR), Viton® (FKM), PTFE (Teflón), PEEK y Nylon. La elección del material dependerá de la aplicación específica, incluyendo la presión, temperatura y compatibilidad química con los fluidos.
Diferencias en Aplicaciones Estáticas vs. Dinámicas
La capacidad de un anillo tórico para soportar alta presión también varía significativamente entre aplicaciones estáticas y dinámicas. En general, los anillos tóricos pueden resistir presiones más altas en aplicaciones estáticas, donde no hay movimiento relativo entre las superficies selladas.
En aplicaciones dinámicas, donde hay movimiento (por ejemplo, un vástago que se mueve dentro de un cilindro), el límite de presión se reduce. Esto se debe a que la fricción generada por el movimiento de la superficie metálica a través del anillo tórico puede, potencialmente, arrastrar el material del O-ring hacia la holgura. Este fenómeno puede ocurrir a presiones que son menos de la mitad de lo que normalmente se necesitaría para causar extrusión en una aplicación estática. Por lo tanto, el diseño de sellos dinámicos de alta presión requiere una consideración aún más cuidadosa de la holgura, la dureza y el uso de aros de respaldo.
Factores Clave para Anillos Tóricos en Alta Presión
| Factor | Impacto en la Resistencia a Alta Presión | Notas Clave |
|---|---|---|
| Holgura (Extrusion Gap) | Menor holgura = Mayor resistencia | Reducir la holgura es fundamental. |
| Dureza (Durometer) | Mayor dureza = Mayor resistencia | Materiales más duros resisten mejor la extrusión. |
| Aros de Respaldo | Incrementan drásticamente la resistencia | Confinan el O-ring, eliminan la holgura. Usar 1 o 2 según dirección de presión. |
| Tipo de Aplicación | Estática > Dinámica | Las aplicaciones dinámicas son más propensas a la extrusión por arrastre. |
Preguntas Frecuentes
¿Cuánto aguanta típicamente un anillo tórico de presión?
La mayoría de los anillos tóricos elastoméricos están diseñados para operar hasta aproximadamente 1.500 PSI. Sin embargo, esta capacidad puede aumentarse significativamente mediante la optimización de factores como la holgura, la dureza del material y, crucialmente, el uso de aros de respaldo.
¿Qué son los aros de respaldo y por qué son importantes en alta presión?
Los aros de respaldo son anillos más rígidos que se colocan junto al anillo tórico. Son importantes porque evitan que el material del O-ring sea extruido hacia la holgura entre las superficies a sellar bajo alta presión, confinando el sello y permitiéndole operar a presiones mucho mayores de lo que podría por sí solo.
¿Es lo mismo un anillo de presión que un anillo tórico?
No, no son lo mismo. Un anillo de presión se utiliza específicamente en tambores de bobinado para sujetar y guiar alambre o cable. Un anillo tórico (O-ring) es un sello que se utiliza para prevenir fugas de fluidos o gases entre superficies, y su rendimiento a alta presión depende de factores como la holgura, la dureza y el uso de aros de respaldo.
¿Cómo afecta la holgura a un anillo tórico a alta presión?
Una holgura amplia entre las superficies selladas permite que el material del anillo tórico sea forzado a salir (extruirse) bajo alta presión. Cuanto menor sea la holgura, mayor será la capacidad del anillo tórico para resistir la extrusión y mantener el sello a altas presiones.
¿Por qué los anillos tóricos resisten menos presión en aplicaciones dinámicas?
En aplicaciones dinámicas (con movimiento), la fricción entre el O-ring y la superficie móvil puede arrastrar el material del anillo hacia la holgura, causando extrusión a presiones significativamente menores que en aplicaciones estáticas. El movimiento introduce un factor adicional de estrés en el sello.
En conclusión, tanto los anillos de presión como los anillos tóricos son componentes vitales en diversas aplicaciones mecánicas, cada uno con un propósito bien definido. Mientras que el anillo de presión asegura la integridad de los bobinados, el anillo tórico se enfoca en el sellado, enfrentando desafíos particulares en entornos de alta presión que requieren una cuidadosa selección de materiales, diseño de ranuras y, a menudo, el apoyo de aros de respaldo para garantizar un rendimiento fiable y duradero.
