El Amperímetro: Partes y Uso en Automóviles

El amperímetro es un instrumento fundamental en el mundo de la electricidad y la electrónica, diseñado específicamente para una tarea crucial: medir la intensidad de la corriente eléctrica que circula por un circuito. Su nombre proviene de la unidad de medida de la intensidad eléctrica, el amperio (A). Comprender qué es y cómo funciona es esencial para cualquier persona que trabaje con sistemas eléctricos, y particularmente relevante en el ámbito automotriz, donde el flujo de corriente es un indicador vital del estado del vehículo.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

A diferencia de otros dispositivos de medición como el voltímetro (que se conecta en paralelo), el amperímetro tiene una característica de conexión distintiva y obligatoria: debe ser colocado en serie con el componente o la sección del circuito donde se desea medir la corriente. Esto significa, en esencia, que el amperímetro se convierte en una parte integral del circuito, como si se cortara el cable y se interpusiera el aparato entre los dos extremos. Al hacer esto, se garantiza que toda la corriente que atraviesa esa parte del circuito también pase a través del amperímetro, permitiendo así su medición.

Esta necesidad de conexión en serie presenta un desafío. Al introducir un dispositivo en un circuito, inevitablemente se añade una resistencia adicional (conocida como resistencia interna del amperímetro, R_A). Si esta resistencia fuera significativa, alteraría el flujo de corriente original que se pretendía medir, haciendo que la lectura no fuera precisa. Para minimizar este efecto, los amperímetros están diseñados para tener una resistencia interna lo más baja posible. En muchos diseños, especialmente en los analógicos, se utiliza una resistencia de derivación (shunt) de muy bajo valor colocada en paralelo con el mecanismo de medición principal. Esto permite que la mayor parte de la corriente 'desvíe' por esta resistencia de bajo valor, mientras que solo una pequeña fracción pasa por el mecanismo sensible que mueve la aguja o es leída por los circuitos digitales, protegiendo el mecanismo y permitiendo mediciones de rangos de corriente más altos.

Partes Clave del Amperímetro

Aunque existen diferentes tipos de amperímetros con funcionamientos internos distintos, podemos identificar las partes principales o los conceptos fundamentales que los componen, especialmente diferenciando entre los analógicos y los digitales.

Amperímetro Analógico

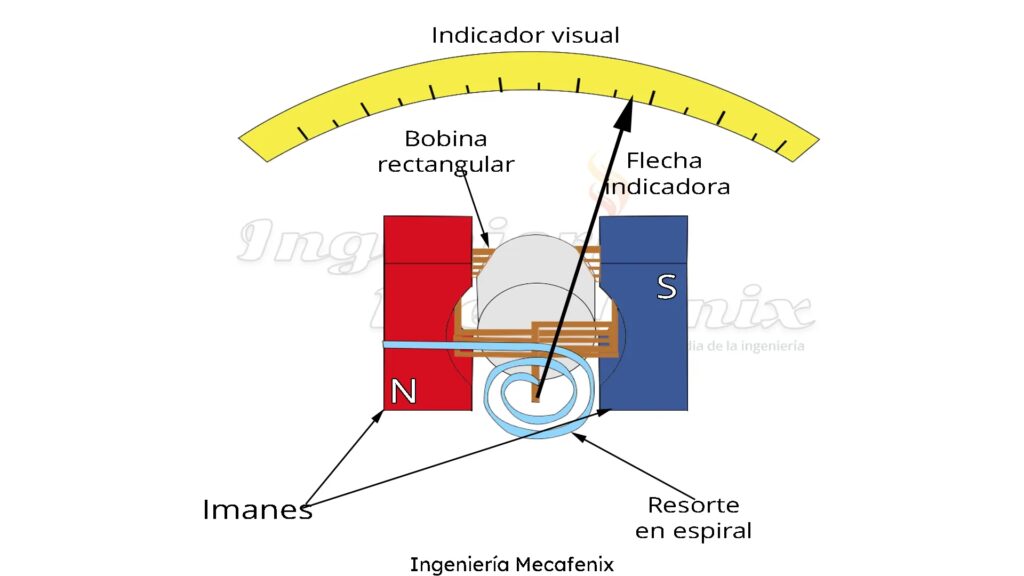

Los amperímetros analógicos, particularmente los de bobina móvil para corriente continua, se basan en principios electromagnéticos. Sus partes principales incluyen:

• Bobina Móvil: Un pequeño devanado de alambre fino montado sobre un eje o pivotes. Cuando la corriente a medir pasa a través de esta bobina, genera un campo magnético.
• Imán Permanente: Rodea la bobina móvil y crea un campo magnético constante. La interacción entre el campo de la bobina (proporcional a la corriente) y el campo del imán permanente produce una fuerza que hace girar la bobina.
• Muelle de Torsión: Uno o dos muelles delicados (a menudo espirales) unidos a la bobina y a la estructura fija del aparato. Estos muelles proporcionan una fuerza restauradora que se opone a la rotación de la bobina. También sirven como vía para que la corriente llegue a la bobina. El punto de equilibrio entre la fuerza magnética que tiende a girar la bobina y la fuerza del muelle que se opone a ella determina la posición de la bobina.
• Aguja Indicadora: Unida a la bobina móvil, se mueve sobre una escala graduada. Su posición en la escala indica el valor de la corriente medida. La desviación de la aguja es directamente proporcional a la intensidad de la corriente que atraviesa la bobina.
• Escala Graduada: Una placa con marcas y números que permiten leer el valor de la corriente indicado por la aguja. La escala debe estar calibrada correctamente para que la posición de la aguja corresponda al valor real en amperios (o sus submúltiplos/múltiplos).
• Resistencia de Derivación (Shunt): Como se mencionó antes, una resistencia de bajo valor colocada en paralelo con la bobina móvil. Permite medir corrientes mayores de las que la bobina por sí sola podría soportar o medir con precisión, desviando la mayor parte de la corriente.
• Bornes de Conexión: Terminales (generalmente marcados como '+' y '-') para conectar el amperímetro al circuito.

El movimiento de la aguja en un amperímetro analógico no solo muestra el valor actual, sino que su cadencia y estabilidad pueden dar información visual adicional sobre el comportamiento de la corriente en el circuito, algo que los instrumentos digitales no siempre proporcionan de la misma manera.

Amperímetro Digital

Los amperímetros digitales no tienen partes mecánicas móviles como la aguja y la bobina. En su lugar, utilizan circuitos electrónicos para medir la corriente. Las partes o componentes clave, a nivel conceptual, incluyen:

• Circuitos de Acondicionamiento de Señal: Adaptan la corriente de entrada (que sigue pasando a través de una resistencia shunt interna, aunque diseñada para la electrónica) a un nivel y tipo de señal que pueda ser procesado.
• Convertidor Analógico-Digital (ADC): Transforma la señal analógica representativa de la corriente en un valor digital.
• Procesador o Microcontrolador: Interpreta el valor digital, realiza cálculos si es necesario (por ejemplo, para mediciones de CA) y prepara el dato para la visualización.
• Display o Visualizador: Una pantalla (comúnmente LCD o LED) que muestra el valor numérico de la corriente medida de forma directa.
• Selectores de Rango y Función: Botones o conmutadores que permiten al usuario elegir el rango de medición (por ejemplo, miliamperios, amperios) y la magnitud a medir (en el caso de multímetros que incluyen función de amperímetro).
• Bornes de Conexión: Terminales para conectar el aparato al circuito. En los multímetros, suele haber un borne común (COM) y bornes específicos para diferentes funciones y rangos (por ejemplo, un borne para mediciones de corriente de hasta un cierto valor, y otro para rangos de corriente más altos, como 10A).

Los amperímetros digitales son valorados por su precisión, su fácil lectura numérica y, en el caso de los polímetros, por su versatilidad para medir múltiples magnitudes.

Tipos de Amperímetros

Más allá de la distinción básica entre analógicos y digitales, los amperímetros se clasifican según el principio físico que utilizan para la medición y sus aplicaciones:

• Amperímetros Magnetoeléctricos (PMMC - Permanent Magnet Moving Coil): Son los analógicos de bobina móvil descritos anteriormente. Miden corriente continua (CC). Se basan en la fuerza entre un imán permanente y el campo generado por la bobina por la que pasa la corriente. Son comunes en aplicaciones portátiles y laboratorios para CC.
• Amperímetros Electromagnéticos (de Hierro Móvil): Utilizan la fuerza de repulsión entre dos piezas de hierro magnetizadas por la misma corriente (una fija y otra móvil). Pueden medir corriente continua (CC) y corriente alterna (CA), aunque suelen ser más precisos en CA y menos lineales que los magnetoeléctricos. Son robustos y adecuados para aplicaciones industriales y automotrices donde se requiere medir CA.
• Amperímetros Electrodinámicos: Funcionan por la interacción magnética entre el campo de una o más bobinas fijas y el campo de una bobina móvil, todas recorridas por la corriente a medir. Son muy precisos y pueden medir CC y CA. Se usan a menudo como instrumentos de referencia o en mediciones de potencia, pero son menos comunes como amperímetros generales debido a su complejidad y coste.
• Amperímetros Digitales: Como se explicó, usan electrónica y un convertidor A/D. Son versátiles, compactos y fáciles de leer. Pueden medir CC y CA (muchos modelos miden True RMS - valor eficaz real). Son omnipresentes hoy en día en multímetros y pinzas amperimétricas.
• Amperímetros Rectificadores: Son esencialmente amperímetros magnetoeléctricos (que solo miden CC) a los que se les añade un circuito rectificador (diodos) en la entrada. Este circuito convierte la corriente alterna en una corriente continua pulsante, cuyo valor promedio es medido por el mecanismo de CC. Miden corriente alterna (CA), pero la escala suele estar calibrada para el valor RMS asumiendo una onda sinusoidal pura.
• Pinzas Amperimétricas: Un tipo especial de amperímetro (generalmente digital) que permite medir la corriente en un cable sin necesidad de abrir el circuito e insertarlo en serie. Utilizan el principio de la ley de Ampère para detectar el campo magnético generado por la corriente que pasa por el cable y lo convierten en una lectura de corriente. Son extremadamente útiles para mediciones rápidas y seguras, especialmente en sistemas de alta corriente. Miden principalmente CA, aunque algunos modelos avanzados (con efecto Hall) pueden medir CC.

Cada tipo tiene sus ventajas y desventajas en términos de precisión, coste, robustez y el tipo de corriente que pueden medir (CC, CA o ambas).

Conexión y Uso Correcto

La regla de oro para usar un amperímetro es siempre conectarlo en serie. Ignorar esta regla y conectarlo en paralelo (como se haría con un voltímetro) resultará casi siempre en un cortocircuito a través del amperímetro (debido a su bajísima resistencia interna) y dañará irreversiblemente el aparato, la fuente de alimentación o ambos. Para conectarlo, se debe identificar el punto del circuito donde se quiere medir la corriente, interrumpir la conexión en ese punto y conectar los bornes del amperímetro a los dos extremos resultantes, asegurándose de respetar la polaridad en mediciones de CC (la corriente debe entrar por el borne '+' y salir por el borne '-').

En el caso de amperímetros con rangos seleccionables (común en analógicos y multímetros digitales), es crucial seleccionar inicialmente el rango de medición más alto disponible. Una vez conectado, si la lectura es muy baja, se puede ir disminuyendo el rango gradualmente hasta obtener una lectura clara y precisa en la escala o display. Nunca se debe seleccionar un rango inferior a la corriente esperada, ya que esto puede sobrecargar y dañar el instrumento. Si la aguja de un amperímetro analógico intenta ir más allá del final de la escala, o un digital muestra un indicador de sobrecarga ('OL' u otro), desconéctelo inmediatamente y seleccione un rango mayor.

Al medir corriente alterna, la polaridad de los bornes generalmente no es crítica, aunque algunos instrumentos digitales pueden mostrar un signo negativo si la conexión es 'invertida' respecto a alguna referencia interna.

El Amperímetro en el Contexto Automotriz

En un automóvil, el sistema eléctrico es un entramado complejo donde fluyen corrientes de diversas magnitudes, desde las relativamente pequeñas que alimentan la iluminación interior o la radio, hasta las muy elevadas que requiere el motor de arranque o que genera el alternador para cargar la batería. El amperímetro juega un papel importante en el diagnóstico y monitoreo de este sistema.

Históricamente, los amperímetros eran un instrumento común en el tablero de muchos vehículos, especialmente aquellos fabricados hasta bien entrados los años 70. Su función principal era mostrar si el sistema de carga (generador o alternador) estaba efectivamente cargando la batería (indicado por una lectura positiva) o si el vehículo estaba consumiendo más corriente de la que el sistema de carga podía suministrar (indicado por una lectura negativa, significando que la batería se estaba descargando). Eran particularmente útiles en una época donde los sistemas eléctricos eran más simples y los generadores tenían capacidades de corriente más limitadas.

Aunque muchos vehículos modernos han reemplazado el amperímetro por el voltímetro (que indica el voltaje del sistema, también un buen indicador de la salud de la carga), el amperímetro sigue siendo una herramienta indispensable para el diagnóstico. Permite a los mecánicos y entusiastas medir la corriente consumida por componentes específicos (como el motor de arranque, la bomba de combustible, o incluso fugas de corriente cuando el vehículo está apagado) o la corriente de carga real que el alternador está entregando.

Para utilizar un amperímetro en un automóvil, se debe conectar en serie con el componente o el circuito que se desea evaluar. Por ejemplo, para medir la corriente que consume el motor de arranque, se debería interrumpir el cable principal que va de la batería al solenoide de arranque e insertar el amperímetro (con un rango muy alto, ya que el arranque consume cientos de amperios) en esa conexión. Para medir la corriente de carga del alternador, se puede insertar en serie en el cable principal que va del alternador a la batería o al sistema eléctrico del vehículo. Es fundamental realizar estas conexiones con el motor apagado y la batería desconectada si es posible, y siempre seleccionar un rango de amperaje muy superior al esperado para evitar dañar el instrumento o crear un riesgo de incendio.

El amperímetro automotriz, ya sea un instrumento integrado en el tablero de un clásico o un multímetro digital utilizado para diagnóstico, ayuda a detectar problemas como:

• Sobreconsumo: Un componente que consume demasiada corriente puede indicar un fallo interno.
• Fugas de corriente: Consumo de corriente cuando el vehículo está apagado, lo que puede descargar la batería.
• Problemas en el sistema de carga: Un alternador que no entrega suficiente corriente de carga.
• Cortocircuitos: Aunque un cortocircuito severo podría dañar el amperímetro si no se usa el rango adecuado, una lectura de corriente anormalmente alta puede indicarlo.

La precisión del amperímetro es clave para un diagnóstico efectivo, permitiendo identificar con exactitud cuánta corriente fluye y compararla con los valores esperados.

Preguntas Frecuentes sobre Amperímetros

¿Qué mide exactamente un amperímetro?

Un amperímetro mide la intensidad de la corriente eléctrica, es decir, la cantidad de carga eléctrica que pasa por un punto de un circuito en un segundo. Se expresa en amperios (A).

¿Cómo debo conectar un amperímetro en un circuito?

Siempre debe conectarse en serie con el componente o la sección del circuito cuya corriente se desea medir. Esto implica interrumpir el circuito e insertar el amperímetro en la trayectoria del flujo de corriente.

¿Cuál es la unidad de medida del amperímetro?

La unidad estándar es el amperio (A). Dependiendo del rango del instrumento, puede medir en miliamperios (mA, milésimas de amperio) para corrientes pequeñas, o kiloamperios (kA, miles de amperios) para corrientes muy grandes.

¿Puedo medir voltaje con un amperímetro?

No, un amperímetro está diseñado para medir corriente y se conecta en serie. Para medir voltaje, se utiliza un voltímetro, que se conecta en paralelo. Muchos multímetros digitales combinan las funciones de amperímetro, voltímetro y óhmetro.

¿Qué sucede si conecto un amperímetro en paralelo?

Conectar un amperímetro en paralelo es un error grave. Dado que un amperímetro tiene una resistencia interna muy baja, conectarlo en paralelo creará un cortocircuito a través del aparato, lo que probablemente lo dañará y podría causar daños al resto del circuito o a la fuente de alimentación.

¿Por qué es importante el amperímetro en un automóvil?

En un coche, el amperímetro permite monitorear el flujo de corriente en el sistema eléctrico, ayudando a verificar el funcionamiento del sistema de carga, detectar consumos excesivos, fugas de corriente o posibles cortocircuitos, lo cual es crucial para el mantenimiento y diagnóstico.

Conclusión

El amperímetro, en sus diversas formas y principios de funcionamiento, es una herramienta esencial para la comprensión y el mantenimiento de cualquier sistema eléctrico, incluido el de un automóvil. Conocer sus partes fundamentales, los distintos tipos disponibles y, sobre todo, la forma correcta de conectarlo en serie y seleccionar el rango adecuado, son pasos cruciales para realizar mediciones precisas y seguras. Ya sea que estés trabajando en electrónica básica o diagnosticando un problema eléctrico en un vehículo, el amperímetro es tu aliado para 'ver' el flujo invisible de la corriente eléctrica.
