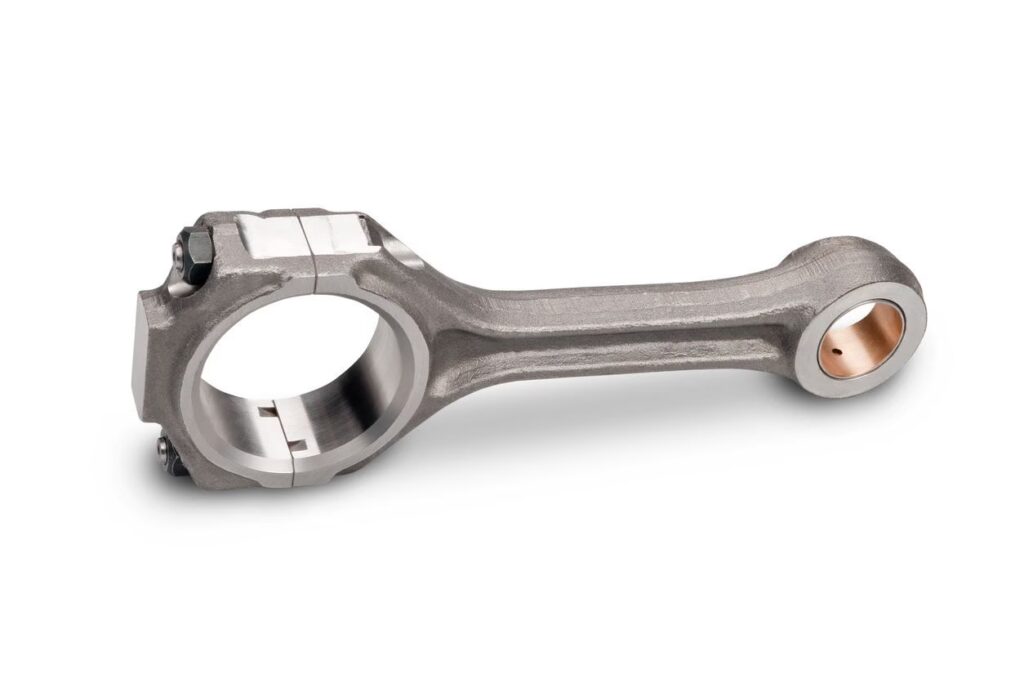

La biela es uno de los componentes más fascinantes y críticamente estresados dentro de un motor de combustión interna. Actuando como el vínculo esencial entre el pistón y el cigüeñal, su función principal es transformar el movimiento lineal alternativo del pistón, generado por la combustión del combustible, en el movimiento de rotación del cigüeñal que finalmente impulsa las ruedas del vehículo. Dada su posición central en la cadena cinemática del motor y las condiciones extremas bajo las que opera, la biela está sometida a una variedad de fuerzas y cargas extremadamente elevadas que cambian constantemente en magnitud y dirección a lo largo de cada ciclo del motor.
¿Qué Tipo de Fuerzas Someten a la Biela?
La biela no experimenta un único tipo de fuerza, sino una combinación compleja y dinámica de cargas. Las principales fuerzas a las que está sometida son:
- Fuerzas Axiales: Son las fuerzas que actúan a lo largo del eje longitudinal de la biela, ya sea de compresión (empujando) o de tensión (tirando). Estas son las cargas más significativas y provienen principalmente de la presión de los gases en el cilindro durante la combustión y de las fuerzas de inercia del pistón y parte de la biela misma.
- Fuerzas de Inercia: Son generadas por la aceleración y desaceleración de las masas en movimiento. La biela debe acelerar y decelerar el pistón (masa alternativa) y también su propia masa (que se divide conceptualmente en una parte alternativa y una parte rotatoria). Estas fuerzas son particularmente altas a altas revoluciones del motor.
- Fuerzas de Flexión (Momentos Flectores): Aunque la biela está diseñada para trabajar principalmente bajo cargas axiales, las fuerzas de inercia y la cinemática del conjunto (el ángulo de oblicuidad de la biela) introducen cargas laterales que provocan flexión o doblado en el cuerpo de la biela. El pie de biela (extremo pequeño) y la cabeza de biela (extremo grande) también experimentan momentos flectores debido a su diseño y las fuerzas aplicadas en sus cojinetes.
- Fuerzas Cortantes: Estas fuerzas tienden a deslizar una sección de la biela sobre otra. Son relevantes en las zonas donde las cargas cambian de dirección o se aplican de forma no uniforme, como en los cojinetes y en la sección de unión de la cabeza de biela con la tapa.
Comprender estas fuerzas es fundamental para el diseño y la selección de materiales de la biela, asegurando que pueda soportar millones de ciclos de carga sin fallar.
Las Cargas Principales Sobre una Biela
Profundicemos en las cargas específicas que actúan sobre la biela a lo largo del ciclo del motor:
Carga de Compresión Durante la Combustión
Cuando se produce la explosión en la cámara de combustión, la presión de los gases empuja el pistón hacia abajo con una fuerza enorme. Esta fuerza se transmite a través de la biela como una carga de compresión muy alta. Este es típicamente el momento de mayor carga de compresión en el ciclo.
Carga de Tensión Durante el Escape e Admisión
Aunque no hay presión de gas significativa empujando hacia abajo durante el escape y la admisión, las fuerzas de inercia entran en juego. A medida que el pistón llega al Punto Muerto Superior (PMS) al final del escape y es tirado hacia abajo por el cigüeñal y la biela, y luego desacelera al acercarse al Punto Muerto Inferior (PMI) en la admisión, la inercia de la masa alternativa (pistón + parte de la biela) genera una fuerza de tensión en la biela. Esta fuerza de tensión puede ser considerable, especialmente a altas RPM, y a menudo es el factor limitante para la resistencia a la fatiga de la biela y los pernos de la tapa de biela.
Fuerzas de Inercia - Alternativas y Rotatorias
Como se mencionó, las fuerzas de inercia son cruciales. La masa de la biela se considera dividida en dos partes conceptuales para el análisis dinámico: la masa alternativa (asociada al pie de biela y que se mueve con el pistón) y la masa rotatoria (asociada a la cabeza de biela y que gira con el cigüeñal).
La fuerza de inercia alternativa es proporcional a la masa alternativa, el radio del cigüeñal, el cuadrado de la velocidad angular y la aceleración del pistón. La aceleración del pistón no es constante y depende de la posición del cigüeñal (ángulo θ) y de la relación entre el radio del cigüeñal (R) y la longitud de la biela (L), conocida como λ (lambda).
La aceleración del pistón (a) se puede aproximar con la fórmula: a = Rω² (cos θ + (R/L) cos 2θ). La fuerza de inercia alternativa es simplemente la masa alternativa multiplicada por esta aceleración. Esta fuerza actúa a lo largo del eje del cilindro y contribuye a las cargas axiales (compresión o tensión) en la biela.
Cargas en el Pie de Biela
El pie de biela, unido al pistón mediante el bulón, experimenta las fuerzas transmitidas por el pistón (presión de gas y fuerzas de inercia del pistón) y transmite las fuerzas axiales a través del cuerpo de la biela. También soporta cargas de flexión en el bulón.
Cargas en la Cabeza de Biela
La cabeza de biela, unida al cigüeñal, soporta las fuerzas axiales transmitidas por el cuerpo de la biela y las fuerzas de inercia de la masa rotatoria. Esta parte gira junto con el cigüeñal. Las cargas en la cabeza de biela son particularmente complejas debido a la necesidad de mantener un cojinete lubricado bajo altas presiones y fuerzas centrífugas.
Cargas y Esfuerzos en la Tapa de Biela y sus Pernos
La cabeza de biela suele ser partida, con una tapa asegurada por pernos (o tuercas y pernos). Estos pernos son críticos para mantener la integridad de la cabeza de biela, especialmente bajo las fuerzas de tensión generadas por la inercia a altas RPM. Los pernos están sometidos a una carga de apriete inicial (precarga) y luego a cargas de tensión adicionales generadas por las fuerzas de separación debidas a la inercia y la deformación del cojinete. Un análisis detallado, como el descrito en el Apéndice 4 siguiendo normas como la VDI 2230, implica considerar la precarga del perno, las fuerzas externas (inercia), la rigidez de las partes abrazadas, la excentricidad de la carga y la influencia del momento flector y la fuerza transversal en la interfaz. El objetivo es asegurar que la fuerza residual de apriete nunca caiga por debajo de un mínimo requerido para evitar la apertura de la junta y la fatiga de los pernos.
La tensión en los pernos de la biela es una de las causas comunes de fallo en motores de alto rendimiento si estos componentes no están diseñados y mantenidos adecuadamente. La resistencia a la fatiga bajo cargas alternas (tensión y relajación) es primordial.
Análisis de Esfuerzos en la Biela
Dada la variedad y magnitud de las cargas, el análisis de esfuerzos en la biela es complejo. Se utilizan métodos avanzados como el análisis de elementos finitos y teorías de resistencia de materiales para determinar los puntos de mayor estrés.
El Cuerpo de la Biela
El cuerpo de la biela, a menudo con sección en 'I' o en 'H', está diseñado para resistir principalmente las cargas de compresión y tensión axiales. La forma de la sección transversal está optimizada para ofrecer alta resistencia a la flexión y al pandeo con el mínimo peso posible. La sección 'I' ofrece una excelente rigidez en el plano de movimiento principal de la biela, mientras que la resistencia en el otro plano también es crucial (como se menciona en el Apéndice 2, buscando que la resistencia al pandeo sea similar en ambos planos, lo que lleva a relaciones de momento de inercia como Ixx = 4Iyy para una sección típica).
La Cabeza de Biela como Viga Curva
El análisis de la cabeza de biela es particularmente intrincado. Como se detalla en el Apéndice 3, la cabeza de biela, especialmente la sección que abraza el cojinete del cigüeñal, puede analizarse utilizando la teoría de vigas curvas. Las fuerzas de inercia (principalmente la fuerza centrífuga de la masa rotatoria) y la presión del cojinete generan esfuerzos normales y cortantes, así como momentos flectores en la sección curva. El cálculo de la energía de deformación bajo estas cargas permite determinar los esfuerzos resultantes en diferentes puntos de la cabeza de biela.
¿Qué es el Torque de Biela?
La pregunta sobre el "torque de biela" puede llevar a confusión. La biela en sí misma no genera torque; es un elemento que transmite y soporta fuerzas. El torque que impulsa el vehículo se genera en el cigüeñal, resultado de las fuerzas axiales de la biela actuando sobre el radio de la manivela del cigüeñal.
Sin embargo, el término "torque de biela" a menudo se refiere al torque de apriete aplicado a los pernos de la tapa de la biela durante el ensamblaje del motor. Este torque de apriete es crítico para asegurar que los pernos generen la precarga necesaria para mantener unida la cabeza de biela y soportar las cargas de tensión máximas sin que la junta se abra o los pernos fallen por fatiga. El valor exacto de este torque se especifica por el fabricante del motor y se basa en cálculos detallados de ingeniería que consideran la resistencia del perno, la rigidez de la junta y las cargas esperadas (como se vio en el ejemplo de cálculo de pernos de biela basado en VDI 2230 en el Apéndice 4).
Aplicar el torque de apriete correcto a los pernos de la biela es fundamental para la fiabilidad del motor. Un torque insuficiente puede llevar a la apertura de la junta, fallo del cojinete o fatiga del perno. Un torque excesivo puede estirar permanentemente o romper el perno, dañar la rosca o deformar la cabeza de biela.
Tabla Resumen de Cargas en la Biela
| Tipo de Carga | Origen Principal | Dirección Principal | Momento en el Ciclo (Alta Magnitud) |
|---|---|---|---|
| Compresión Axial | Presión de gases de combustión | A lo largo del eje de la biela | Expansión (fuerza hacia abajo) |
| Tensión Axial | Fuerzas de inercia de la masa alternativa | A lo largo del eje de la biela | Final de Escape (PMS), Final de Admisión (PMI) |
| Flexión (Bending) | Inercia de la biela, oblicuidad, fuerzas laterales | Perpendicular al eje de la biela | Varía con el ángulo del cigüeñal |
| Cortante (Shear) | Distribución de cargas en cojinetes, juntas | Perpendicular a la superficie (local) | Localizado en áreas de unión y cojinetes |
Preguntas Frecuentes sobre la Biela y sus Cargas
¿Cuál es la fuerza más grande que soporta una biela?
Generalmente, la mayor fuerza de compresión ocurre durante la explosión de la combustión. Sin embargo, la mayor fuerza de tensión ocurre típicamente al final de la carrera de escape o admisión a altas RPM, debido a las fuerzas de inercia que tiran del pistón y la biela. La tensión es a menudo más crítica para la fatiga del material y los pernos de la tapa.
¿Por qué las bielas de alto rendimiento son más resistentes?
Las bielas de alto rendimiento están diseñadas para soportar mayores fuerzas de inercia y presiones de combustión. Se fabrican con materiales más resistentes (como acero forjado de alta resistencia o titanio), tienen diseños optimizados (secciones transversales más robustas, diseño de cabeza y pie reforzados) y utilizan pernos de biela de mayor calidad y resistencia (a menudo de aleaciones especiales como el acero cromomolibdeno o Inconel) para soportar las cargas de tensión extremas a altas RPM.
¿Cómo se distribuye la masa de la biela para el cálculo?
Para simplificar los cálculos dinámicos, la masa total de la biela se divide conceptualmente en una masa alternativa (concentrada en el pie de biela, moviéndose con el pistón) y una masa rotatoria (concentrada en la cabeza de biela, girando con el cigüeñal). Esta división se basa en la ubicación del centro de gravedad de la biela y se calcula mediante relaciones de palanca simples, como se muestra en el Apéndice 1.
¿Qué puede causar la falla de una biela?
Las fallas de biela pueden ser catastróficas. Las causas comunes incluyen:
- Fatiga del material: Cargas repetidas que exceden el límite de fatiga del material, a menudo exacerbadas por altas RPM o presiones de combustión elevadas.
- Problemas de lubricación: Lubricación insuficiente en los cojinetes (pie o cabeza) que causa desgaste excesivo, sobrecalentamiento y eventualmente gripado o rotura.
- Falla de los pernos de la tapa de biela: Carga de tensión excesiva por inercia, torque de apriete incorrecto, o fatiga del perno.
- Pandeo: Fallo estructural bajo cargas de compresión excesivas, aunque es menos común en bielas bien diseñadas a menos que haya un defecto o una carga anormal (como un golpe de agua).
- Defectos de fabricación: Inclusiones, grietas o forma incorrecta que actúan como puntos de concentración de estrés.
¿Es lo mismo el torque de la biela que el torque del motor?
No. El torque del motor es la fuerza de rotación generada en el cigüeñal que se mide en unidades como Nm o lb-pie. El "torque de biela" se refiere comúnmente al torque de apriete aplicado a los pernos de la tapa de biela durante el ensamblaje, que es una medida de la fuerza con la que se sujetan las partes de la biela.
En resumen, la biela es un componente sometido a algunas de las condiciones más severas dentro de un motor. Soporta ciclos rápidos y extremos de compresión y tensión axial, así como cargas de flexión y cortante. Su diseño y fabricación son críticos para la durabilidad y el rendimiento del motor. El correcto análisis de estas fuerzas y la aplicación precisa del torque de apriete en sus pernos son pasos esenciales en la ingeniería automotriz.
