El Voltaje Crucial en los Sensores del Coche

Los sensores son, literalmente, los sentidos del ordenador de un coche (la ECM o PCM). Cuanto más precisamente detectan las condiciones de funcionamiento, con mayor exactitud puede el ordenador ajustar o compensar esas condiciones. Desde la temperatura del motor hasta la posición del acelerador, la información que estos pequeños dispositivos proporcionan es fundamental para que el vehículo funcione de manera eficiente y segura. Y en el corazón de esta comunicación se encuentra el voltaje, un elemento eléctrico a menudo pasado por alto pero de vital importancia.

https://www.youtube.com/watch?v=0gcJCfcAhR29_xXO

Entender cómo los sensores utilizan y reportan voltaje es crucial, no solo para el funcionamiento normal del vehículo, sino también para el diagnóstico de problemas. Un fallo en el suministro o procesamiento del voltaje puede generar síntomas extraños, desde una simple luz de advertencia hasta una condición de no arranque, a veces sin siquiera generar códigos de error claros que guíen al técnico.

El Papel Vital del Voltaje en los Sensores del Coche

No todos los sensores funcionan de la misma manera en lo que respecta al voltaje. Algunos sensores son autosuficientes; generan su propio voltaje de señal en respuesta a una condición física (como ciertos tipos de sensores de velocidad de rueda). Estos sensores reportan información directamente al ordenador mediante la variación de este voltaje que ellos mismos producen.

Sin embargo, muchos otros sensores requieren recibir un voltaje de entrada, conocido como voltaje de referencia, para poder operar y reportar con precisión. El ordenador del vehículo envía este voltaje, y el sensor lo modifica basándose en la condición que está midiendo (presión, temperatura, posición, etc.). Luego, el sensor envía este voltaje modificado de vuelta al ordenador como su señal de datos. La precisión de la señal que el sensor envía depende totalmente de que el voltaje de referencia que recibe sea el correcto.

El Común Voltaje de Referencia de 5 Voltios

El valor de voltaje de referencia más común en los sistemas automotrices modernos es de aproximadamente 5.00 voltios. Este valor se ha estandarizado en gran medida debido a su compatibilidad con la electrónica digital y su robustez relativa frente al ruido eléctrico dentro del entorno del vehículo. El ordenador (ECM/PCM) envía estos 5 voltios a través de un circuito específico a uno o varios sensores.

Un ejemplo clásico de un sensor que utiliza voltaje de referencia es el Sensor de Posición del Acelerador (TPS). El ECM envía 5 voltios al TPS. A medida que el pedal del acelerador se mueve, el TPS (que a menudo funciona como un potenciómetro o resistencia variable) modifica este voltaje de referencia. Por ejemplo, con el acelerador cerrado, el TPS podría enviar de vuelta al ECM una señal de alrededor de 0.5 voltios. A medida que el acelerador se abre completamente (a fondo), la resistencia dentro del TPS cambia, haciendo que envíe una señal de voltaje más alta, quizás alrededor de 3.75 voltios, de vuelta al ECM. El ordenador interpreta este voltaje de señal para determinar la posición del acelerador y ajustar la inyección de combustible y otras funciones del motor.

No todos los sensores que usan voltaje de referencia envían una señal analógica variable como el TPS. Algunos son sensores digitales que actúan como interruptores, alternando el voltaje de referencia entre un estado alto (cerca de 5V) y un estado bajo (cerca de 0V). Estos sensores informan de las condiciones cambiantes variando la frecuencia o el ciclo de trabajo con el que conmutan el voltaje de referencia.

¿Por Qué es Crucial Medir el Voltaje de Referencia?

Todo esto parece bastante directo. Sin embargo, la complejidad diagnóstica surge cuando los sensores reciben un voltaje de referencia incorrecto por alguna razón. Dependiendo del vehículo y del sistema afectado, un voltaje de referencia erróneo puede causar una amplia gama de problemas, desde fallos de funcionamiento del motor o problemas de conducción hasta la temida condición de no arranque.

Igualmente importante, un fallo en el voltaje de referencia a menudo no establece códigos de diagnóstico de problemas útiles, o incluso puede que no establezca ningún código en absoluto. Esto se debe a que el problema no es necesariamente el sensor en sí (aunque un sensor defectuoso puede causarlo), sino el suministro de energía para que el sensor funcione correctamente. Típicamente, una herramienta de escaneo, incluso las de nivel profesional, no proporciona una lectura directa del voltaje de referencia. Cuando hay dudas, la única forma fiable de saber si el voltaje de referencia es correcto es medirlo directamente con un voltímetro digital.

Diagnóstico de Problemas: Voltaje Anormal

Si te encuentras diagnosticando una condición de no arranque, problemas de rendimiento erráticos o síntomas extraños, y la ECM no ha almacenado códigos o los códigos presentes no parecen tener sentido, verificar el voltaje de referencia es un paso lógico y a menudo muy productivo. Muchos técnicos, desafortunadamente, omiten esta verificación temprana en su rutina de diagnóstico, lo que puede llevar a horas improductivas tratando de adivinar la causa.

Puedes realizar esta comprobación con el encendido activado pero el motor apagado (posición KOEO - Key On, Engine Off). Asegúrate de que la batería esté completamente cargada antes de empezar, ya que un voltaje de batería bajo puede afectar las lecturas.

¿Qué significan las lecturas anormales del voltaje de referencia?

• Voltaje de Referencia Más Bajo de lo Normal: Esta es la condición más común cuando hay un problema. Sugiere varias posibilidades: un ordenador defectuoso, una mala conexión en el cableado del circuito de referencia, un sensor que está en cortocircuito internamente (tirando del voltaje hacia abajo) o un cortocircuito a masa en algún punto del propio circuito de referencia.
• Voltaje de Referencia Más Alto de lo Normal: Aunque menos frecuente, un voltaje de referencia inusualmente alto podría indicar un problema con la conexión a masa del ordenador (ECM/PCM) o un fallo interno en el propio ordenador.

Antes de culpar al ordenador, es esencial verificar primero sus propias fuentes de alimentación y circuitos de masa. Un ordenador no puede tomar decisiones precisas a menos que tenga un suministro de energía y una conexión a masa buenos y consistentes.

Pasos para la Verificación y Solución de Problemas

Una vez que sospechas que el voltaje de referencia podría ser el problema, sigue estos pasos:

1. Verifica Alimentación y Masa del ECM/PCM: Realiza una prueba de caída de voltaje. Mide la caída de voltaje desde el terminal positivo de la batería hasta el terminal de alimentación del ECM/PCM (consulta el diagrama eléctrico del vehículo para identificarlo). Repite la prueba entre el terminal de masa del ECM/PCM y el terminal negativo de la batería o un punto de masa limpio en el motor. Un límite de trabajo aceptable para la caída de voltaje aquí es generalmente entre 50 y 100 milivoltios (0.050 a 0.100 voltios). Si encuentras caídas de voltaje significativas, localiza y repara el problema en esos circuitos (cables corroídos, conexiones sueltas, etc.) antes de continuar.

2. Mide el Voltaje de Referencia en un Sensor Accesible: Identifica un sensor que reciba voltaje de referencia y que sea relativamente fácil de acceder (como el TPS o un sensor de presión). Con el encendido activado, mide el voltaje en el pin de referencia del conector del sensor (de nuevo, consulta el diagrama eléctrico). Deberías ver cerca de 5.00 voltios.

3. Aísla el Problema (Si el Voltaje es Bajo): Si el voltaje de referencia medido es significativamente bajo, el siguiente paso es determinar si el problema está en el cableado o en uno de los sensores que comparten ese circuito de referencia. Es importante saber que una sola fuente de voltaje de referencia desde el ECM/PCM a menudo alimenta a varios sensores. Consulta el diagrama eléctrico para ver qué otros sensores comparten el mismo circuito de referencia.

4. Desconecta Sensores Uno por Uno: Con el encendido activado y el voltímetro conectado al punto de prueba del voltaje de referencia (por ejemplo, en el conector del primer sensor que mediste), desconecta uno por uno los otros sensores que comparten el mismo circuito de referencia. Observa el voltímetro. Si en algún momento el voltaje de referencia regresa a su valor normal (cerca de 5V) después de desconectar un sensor específico, ¡bingo! Ese sensor es el culpable; probablemente está en cortocircuito internamente y está arrastrando el voltaje hacia abajo. Reemplaza ese sensor.

5. Problema en el Cableado o ECM/PCM (Si el Voltaje Sigue Bajo): Si desconectar todos los sensores del circuito de referencia no hace que el voltaje vuelva a la normalidad, entonces el problema no es un sensor en cortocircuito, sino algo en el cableado del circuito de referencia entre el ECM/PCM y los sensores, o un fallo interno en el propio ECM/PCM.

6. Investiga el Cableado: Busca cortocircuitos a masa en el cableado del circuito de referencia. Esto puede ser difícil y requerir pruebas de continuidad y aislamiento. Considera la historia reciente del vehículo: ¿Ha habido reparaciones importantes, trabajos en colisión, o se ha manipulado el cableado recientemente? ¿Hay signos de humedad o corrosión cerca del ECM/PCM o los conectores?

7. Considera el ECM/PCM: Si has descartado problemas en el cableado y en todos los sensores del circuito, la fuente del voltaje de referencia (el ECM/PCM) podría estar defectuosa. Sin embargo, reemplazar el ordenador debe ser el último recurso, solo después de haber realizado todas las pruebas necesarias para descartar otras causas.

Un Caso de Estudio: El Sensor de Flujo de Aire Defectuoso

Un ejemplo notable de cuán engañoso puede ser un problema de voltaje de referencia ocurrió en algunos vehículos Toyota equipados con sensores de flujo de aire de paleta (Vane Airflow Sensor). En estos casos, un sensor de flujo de aire en cortocircuito no solo tiraba del voltaje de referencia hacia abajo, sino que también afectaba el suministro de energía al microprocesador interno del ECM. Este procesador aturdido impedía que el ECM tomara decisiones correctas, incluyendo la capacidad de establecer códigos de error o incluso encender la luz de Check Engine.

El resultado: el coche no arrancaba, no aparecían códigos de error y la luz de Check Engine nunca se encendía. Esta situación llevó a algunos técnicos a reemplazar innecesariamente el ECM. Sin embargo, una simple comprobación del voltaje de referencia en el circuito afectado reveló que estaba bajo. Al desconectar el conector del sensor de flujo de aire, el voltaje de referencia volvió a la normalidad. Reemplazar el sensor de flujo de aire defectuoso solucionó el problema por completo. Este caso subraya la importancia de verificar el voltaje de referencia como un paso fundamental de diagnóstico.

Voltajes de Salida Comunes en Sensores (Más Allá de la Referencia)

Es importante distinguir el voltaje de referencia (la energía que el ordenador envía a algunos sensores) de los voltajes de salida o de señal que los sensores envían de vuelta al ordenador. Mientras que el voltaje de referencia suele ser un valor fijo (comúnmente 5V), los voltajes de salida de los sensores varían para comunicar información.

Los sensores pueden tener una variedad de rangos de voltaje de salida dependiendo de su tipo y la magnitud de la condición que miden. Algunos rangos comunes incluyen:

• 0 a 5 voltios (muy común para sensores analógicos como TPS, MAP, temperatura)
• 0 a 10 voltios (menos común en automoción ligera, más en aplicaciones industriales)
• -5 a +5 voltios (raro en sensores automotrices estándar)
• Señales digitales (alternando entre 0V y 5V, como sensores de velocidad de rueda tipo Hall-effect)

Estos voltajes de salida se calibran para corresponder a unidades de ingeniería específicas. Por ejemplo, 1.5 voltios de un sensor de temperatura podrían equivaler a 80°C, o 2.2 voltios de un sensor de presión podrían significar 150 kPa. El ordenador utiliza estas relaciones predefinidas para interpretar la señal del sensor.

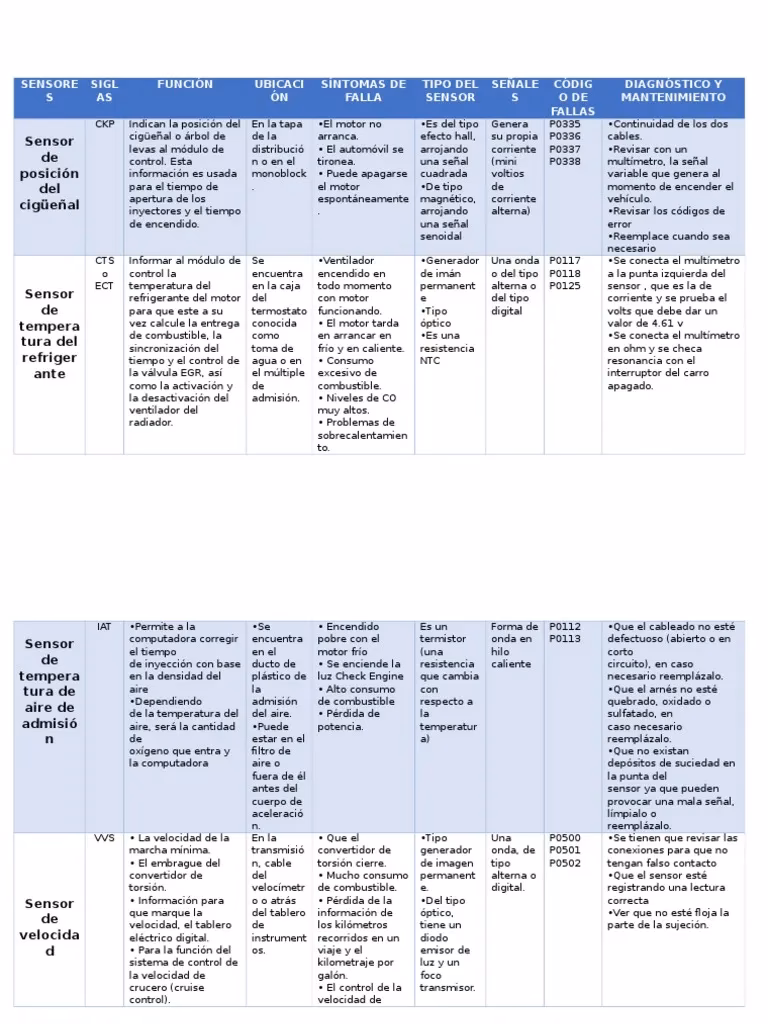

Tabla Comparativa: Voltajes Clave en Sensores Automotrices

Preguntas Frecuentes sobre el Voltaje de los Sensores

¿Qué es el voltaje de referencia en los sensores de coche?
Es un voltaje estable (comúnmente 5V) que el ordenador del coche (ECM/PCM) envía a ciertos sensores. Estos sensores utilizan este voltaje como base para generar su propia señal, modificándolo según la condición que están midiendo (por ejemplo, posición del acelerador, presión del colector).

¿Por qué los sensores de coche suelen usar 5 voltios de referencia?
Los 5 voltios se han convertido en un estándar en la electrónica automotriz porque es compatible con la mayoría de los chips y procesadores digitales utilizados en los ordenadores del coche. Es un voltaje lo suficientemente bajo como para ser seguro y eficiente, pero lo suficientemente alto como para ser robusto frente al ruido eléctrico inherente a un vehículo.

¿Qué pasa si el voltaje de referencia es demasiado bajo o alto?
Si el voltaje de referencia es incorrecto, el sensor no puede generar una señal precisa. Esto puede llevar a que el ordenador reciba información errónea sobre las condiciones de funcionamiento del motor, causando problemas de rendimiento, fallos de arranque o incluso que el coche no funcione en absoluto. Un voltaje bajo suele indicar un cortocircuito (en un sensor o cableado) o un problema con el suministro desde el ECM. Un voltaje alto puede sugerir un problema de masa en el ECM o un fallo interno del mismo.

¿Necesito una herramienta de escaneo avanzada para revisar el voltaje de los sensores?
Si bien una herramienta de escaneo puede mostrar los valores de señal que el sensor envía (el voltaje de salida), generalmente no muestra el voltaje de referencia que el sensor está recibiendo. Para verificar el voltaje de referencia y diagnosticar problemas en el circuito, necesitarás un voltímetro digital para medir directamente en los conectores.

¿Puede un sensor defectuoso sin códigos de error afectar el voltaje de referencia?
Sí, absolutamente. Un sensor que tiene un cortocircuito interno puede arrastrar el voltaje de referencia hacia abajo en todo el circuito que comparte, afectando a otros sensores y potencialmente al propio ECM. Como se vio en el ejemplo del sensor de flujo de aire, esto puede causar problemas graves sin generar necesariamente códigos de error útiles, haciendo que la verificación del voltaje de referencia sea un paso de diagnóstico esencial.

En conclusión, el voltaje no es solo la energía que alimenta los sistemas del coche; es el medio por el cual muchos sensores se comunican con el cerebro del vehículo. Comprender el papel del voltaje de referencia de 5V y saber cómo verificarlo y diagnosticar problemas en sus circuitos es una habilidad fundamental para cualquier persona que trabaje o se interese en la mecánica automotriz moderna. No subestimes la importancia de una simple lectura de voltaje; a menudo, puede ser la clave para resolver un diagnóstico complicado.
