El Cerebro de tu Coche: VCU y ECM

La industria automotriz se encuentra en un momento crucial de su historia, marcado por el rápido ascenso de los vehículos eléctricos (EV) y el declive de los motores de combustión interna (ICE) tradicionales. Este cambio sísmico no es solo una modificación en el tipo de energía utilizada para propulsar los vehículos, sino también una transformación en cómo los vehículos mismos son conceptualizados, diseñados e integrados con el ecosistema tecnológico más amplio. Central en esta era transformadora es la llegada y el desarrollo de las Unidades de Control del Vehículo.

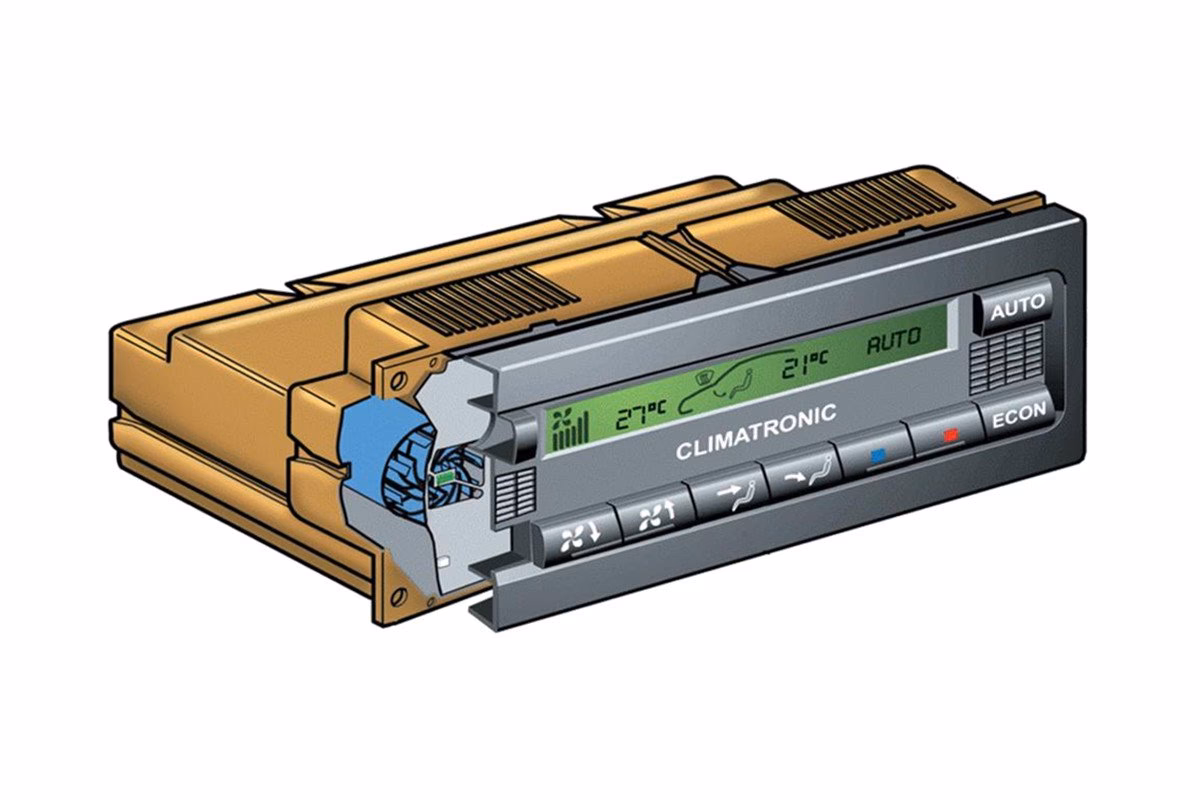

¿Qué son las Unidades de Control del Vehículo?

Las Unidades de Control del Vehículo son dispositivos electrónicos complejos que actúan como el centro neurálgico de un automóvil moderno, gestionando una amplia gama de funciones críticas para su operación, rendimiento, seguridad y eficiencia. Aunque el término puede referirse a diversas unidades de control electrónico (ECU) dentro de un coche, a menudo se utiliza para describir módulos centrales que supervisan sistemas clave. Con la evolución hacia los vehículos eléctricos, un tipo particular de unidad de control ha ganado prominencia: la VCU (Vehicle Control Unit).

VCU: El Cerebro del Vehículo Eléctrico

En los vehículos eléctricos, la VCU sirve como el cerebro del sistema eléctrico del vehículo, supervisando y regulando varios subsistemas, incluyendo el control del motor, la gestión de la batería (BMS - Battery Management System), la gestión térmica y los sistemas de regeneración de energía. Su función principal es asegurar que estos sistemas operen de manera eficiente y armoniosa. La VCU también facilita la comunicación entre los diferentes componentes del vehículo, soporta funciones de diagnóstico y seguridad, y puede integrarse con sistemas avanzados de asistencia al conductor (ADAS).

La VCU es crucial para el rendimiento general, la seguridad y la eficiencia energética del vehículo. Puede ser etiquetada como el módulo de control tecnológico de los EV modernos, similar a la unidad central de procesamiento (CPU) de una computadora. De la misma manera que una CPU supervisa y controla las diversas funciones de una computadora, una VCU gestiona y armoniza la multitud de sistemas electrónicos y subunidades dentro de un vehículo eléctrico.

Dentro de una VCU, encontrarás un microcontrolador que actúa como el sistema nervioso central, procesando datos de varios sensores del vehículo y ejecutando algoritmos de control. También contiene convertidores analógico-digital (ADC) y digital-analógico (DAC) para la conversión de señales, diversas interfaces de comunicación como CAN, LIN, y Ethernet para interacciones entre Unidades de Control Electrónico (ECU), y unidades de memoria como RAM, ROM y flash para el almacenamiento de datos. Además, las VCU tienen unidades de suministro de energía para proporcionar energía estable a los sistemas a bordo.

Central para la unidad de control del vehículo es su software, que es fundamental para permitir que la VCU gestione y sincronice eficazmente los complejos sistemas del vehículo eléctrico. El software dentro de la VCU juega un papel pivotal en la mejora del rendimiento general, la seguridad y la eficiencia energética del vehículo mediante la ejecución de algoritmos de control avanzados y el soporte de funciones de diagnóstico y seguridad. Esto hace que el software no sea solo una parte de la VCU, sino el elemento central que permite a la VCU funcionar como el centro de control inteligente del vehículo.

¿Qué hace que la VCU sea Significativa?

Al adentrarnos en el mundo de las VCU, es esencial entender que su rol se extiende mucho más allá del de las Unidades de Control del Motor (ECM) tradicionales encontradas en vehículos con motor de combustión. Los ECM se centran principalmente en la gestión del rendimiento del motor y las emisiones. En contraste, los trenes motrices EV albergan más componentes eléctricos, por lo tanto, las VCU se involucran en un conjunto de tareas más complejo: desde la regulación del uso de la batería y la regeneración de energía hasta asegurar la operación fluida de los trenes motrices eléctricos y soportar los sistemas ADAS.

La importancia de las VCU en el desarrollo y rendimiento de los EV no puede ser subestimada. Son los pilares para hacer que los vehículos eléctricos sean más eficientes, seguros y fáciles de usar. Al coordinar entre varios subsistemas, las VCU aseguran que los vehículos eléctricos puedan cumplir las altas expectativas de los consumidores modernos en cuanto a rendimiento, fiabilidad y sostenibilidad.

Además, a medida que los vehículos se vuelven más conectados e integrados con redes digitales, las VCU también juegan un papel crítico en la habilitación de características como actualizaciones inalámbricas (over-the-air), diagnósticos en tiempo real y medidas mejoradas de ciberseguridad. Estas capacidades son esenciales para mantener la longevidad, seguridad y relevancia de los vehículos eléctricos en un panorama de e-movilidad en constante evolución.

Funciones Clave de la VCU en el Tren Motriz EV

La VCU realiza varias funciones cruciales que son clave para la operación, el rendimiento y la seguridad del EV. Aquí están las funciones principales de la VCU:

Integración y Gestión de Componentes del Tren Motriz

La VCU centraliza funciones de control que tradicionalmente eran manejadas por unidades separadas en vehículos con motor de combustión. En vehículos eléctricos e híbridos, la VCU gestiona la integración de varios componentes del tren motriz como el controlador del motor, el Sistema de Gestión de Batería (BMS) y el cargador a bordo. La VCU controla aspectos cruciales como la distribución de torque, las estrategias de cambio de marcha y los modos de operación para asegurar una operación fluida. Adapta el rendimiento del vehículo a la potencia disponible y a los requisitos del conductor, asegurando una distribución de potencia y eficiencia óptimas. La VCU también gestiona la transición entre diferentes modos de conducción, afectando varios parámetros del vehículo como la respuesta del pedal del acelerador y la configuración del chasis.

Gestión de Energía y Eficiencia

La VCU es fundamental en la gestión del flujo de energía del vehículo, particularmente en vehículos eléctricos a batería. Al interactuar con varias Unidades de Control Electrónico (ECU), como el controlador del motor y el BMS, la VCU regula la transferencia de energía entre la batería y el motor, optimizando el uso de energía y mejorando la autonomía del vehículo. La VCU también supervisa los sistemas de carga y de frenada regenerativa, contribuyendo a la eficiencia energética del vehículo.

La frenada regenerativa en vehículos eléctricos e híbridos captura la energía cinética del vehículo durante la desaceleración o la detención y la convierte en energía eléctrica, que luego se almacena en la batería. Este proceso no solo conserva energía, sino que también extiende la autonomía y la eficiencia del vehículo, contrastando con los sistemas de frenado tradicionales que disipan la energía cinética como calor.

Dinámica del Vehículo y Sistemas de Seguridad

La VCU juega un papel crucial en la monitorización continua de los sistemas del vehículo para detectar cualquier anormalidad o mal funcionamiento. Asegura que todos los componentes del vehículo funcionen correcta y eficientemente, contribuyendo a la seguridad general del vehículo al proporcionar detección temprana de posibles problemas y activar notificaciones de advertencia o códigos de diagnóstico cuando sea necesario. Adicionalmente, soporta funciones a prueba de fallos para soluciones de conducción altamente automatizada, lo cual es esencial para mantener el control y la seguridad del vehículo en caso de fallos del sistema.

La VCU también participa en el ajuste de la fuerza de frenado, la potencia del motor y otros parámetros basados en datos en tiempo real de los sensores para mantener la estabilidad y prevenir derrapes o pérdida de control, especialmente bajo condiciones de conducción desafiantes. Esta integración ayuda a optimizar el manejo y la respuesta del vehículo para asegurar una conducción más suave y segura.

Además, la VCU puede influir en la seguridad general del vehículo al interactuar con sistemas avanzados de asistencia al conductor (ADAS) y soportar la guía longitudinal predictiva y automatizada. Esto significa que la VCU puede ayudar con el frenado de emergencia automático, el control de crucero adaptativo y otras características relacionadas con la seguridad que dependen de datos precisos en tiempo real y capacidades de procesamiento rápido.

Además de estas funciones principales, las VCU se están desarrollando para soportar una mayor integración de funcionalidades, con el objetivo de centralizar tantas funciones del vehículo como sea posible en una sola unidad. Esta tendencia mejora la eficiencia del vehículo y reduce la complejidad al disminuir el número de ECU separadas necesarias.

¿Cómo se Comunican las VCU con Varios Componentes del Tren Motriz EV?

En los EV, un bus de vehículo o red de bus se refiere al sistema de transmisión de datos que permite a varios componentes electrónicos, como la Unidad de Control del Vehículo o el inversor de tracción, intercambiar información y coordinar operaciones utilizando protocolos. Un bus de CC es el camino eléctrico que transporta corriente continua de alto voltaje desde la batería del vehículo a componentes como el motor eléctrico y el inversor de tracción. Mientras que el bus de CC distribuye la energía necesaria para la propulsión y las funciones eléctricas del vehículo, un bus de datos facilita la comunicación digital para la gestión y eficiencia del sistema.

Un bus de vehículo permite a la VCU enviar y recibir datos e información a través de varios componentes del tren motriz EV en tiempo real, siendo el más común el CAN Bus (Controller Area Network), que soporta tasas de bits entre 40 kbit/s y 125 kbit/s. Además de CAN, también se pueden usar otros protocolos de bus comunes como LIN (Local Interconnect Network), FlexRay, Ethernet y MOST (Media Oriented Systems Transport), dependiendo de los requisitos del vehículo. Así es como funcionan:

Controller Area Network (CAN)

El CAN Bus permite a los microcontroladores y dispositivos comunicarse entre sí dentro del vehículo sin una computadora central. Es conocido por su robustez y capacidades de manejo de errores, lo que lo hace adecuado para aplicaciones críticas como el control del motor eléctrico o el sistema de batería. A través de mensajes CAN, la VCU puede enviar comandos al inversor de tracción para ajustar la velocidad y el torque del motor, solicitar actualizaciones de estado de la batería y recibir datos de varios sensores.

Es importante notar que aunque la VCU no controla directamente el torque y la potencia entregada al motor, calcula y comanda lo que se necesita basándose en la entrada del conductor y el estado del vehículo. Luego, el inversor de tracción traduce estos comandos en acción, ajustando la operación del motor en consecuencia. Adicionalmente, CAN soporta varios protocolos de nivel superior como DoCAN, UDS, OBD-II y J1939, extendiendo su rango de aplicación dentro de los sistemas automotrices.

¿Qué pasa cuando la unidad de control del motor falla? ECM

Para asegurar que tu coche funcione correctamente y a su máximo potencial, hay muchos elementos clave diferentes que debes controlar y monitorizar. Una de las partes más esenciales de los automóviles modernos es el ECM (Engine Control Module) en el coche. Es responsable de una variedad de cosas diferentes, y la falta de reparación del ECM del coche cuando es necesario podría llevar a una variedad de sorpresas desagradables.

En esta sección, exploraremos el significado de ECM y compartiremos todo lo que necesitas saber sobre los síntomas de fallo del ECM.

¿Qué es un ECM en un coche?

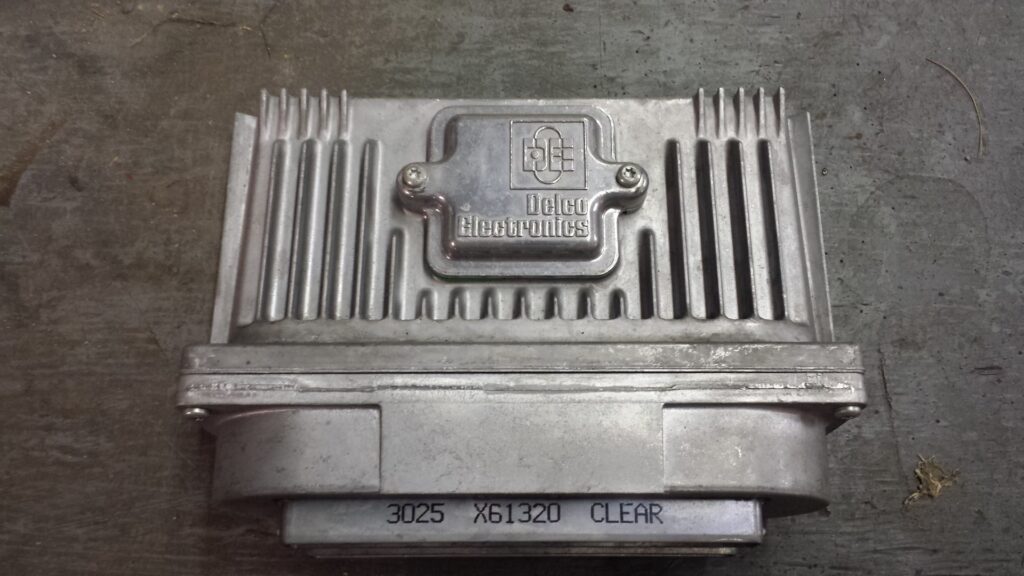

El Engine Control Module (ECM) es un sistema computarizado en tu coche que monitoriza y controla funciones esenciales del motor, como la inyección de combustible, el tiempo de encendido y los controles de emisiones. A menudo referido como el "cerebro del coche", el ECM asegura un rendimiento y eficiencia óptimos del motor analizando datos de varios sensores.

Un ECM es un Módulo de Control del Motor, que también puede verse como ECU o Unidad de Control del Motor. Su principal responsabilidad es asegurar que tu automóvil funcione a su máximo potencial, con niveles de rendimiento máximos. Lo hace rastreando o leyendo todos los sensores en el compartimento del motor. Esto permite al ECM mantener el control de la mezcla aire-combustible del coche y también controlar sus sistemas de control de emisiones.

Antes de la creación de los ECM, cosas como el tiempo de encendido, la mezcla aire-combustible y la velocidad de ralentí se ajustaban mecánicamente y se gestionaban dinámicamente utilizando métodos mecánicos y neumáticos. Hoy en día, gracias a los ECM, se realizan ajustes continuos al motor. Además, el módulo de control del motor es útil ya que proporciona datos al PCM (Powertrain Control Module) y al TCM (Transmission Control Module), que son responsables de gestionar el cambio de marchas, los frenos antibloqueo y los sistemas de control de tracción del automóvil.

Por ejemplo, si el ECM de tu coche no regula correctamente la relación aire-combustible, podrías notar una reducción de la potencia del motor o una aceleración deficiente durante la conducción diaria.

En resumen, algunas de las cosas importantes que regula el ECM de tu coche incluyen:

• Relación Aire-Combustible: El ECM detecta una lectura rica o pobre del motor regulando la relación oxígeno a combustible en el escape a través de sensores específicos como sensores de flujo de masa de aire, sensores de oxígeno o sensores de aire-combustible.
• Velocidad de Ralentí: El ECM verifica los sensores de cigüeñal y árbol de levas que monitorizan las RPM y la carga del motor del coche, manteniendo un registro de la velocidad de rotación del motor.
• Distribución Variable de Válvulas: Regula cuándo se abren las válvulas para aumentar la potencia o la economía de combustible.
• Tiempo de Encendido: El control total de cuándo se dispara la bujía en el ciclo de combustión lleva a una potencia adicional o a una economía de combustible mejorada.

Estos son solo algunos ejemplos de los elementos clave que el ECM controla en tu automóvil. Gestiona una serie de otros sistemas aparte de estas tareas clave. A menudo se le describe como el cerebro del coche. La mayoría de los elementos en coches más nuevos y modernos pasan por el ECM para poder funcionar.

¿Cuáles son los síntomas de un módulo de control del motor (ECM) defectuoso?

A continuación, se presentan los síntomas comunes que indican que tu vehículo podría tener un ECM fallando. Si notas alguno de estos problemas, es crucial que un profesional inspeccione tu coche.

Comportamiento Errático del Motor

Uno de los síntomas que indican que tu ECM no está funcionando correctamente es que el motor se cale o falle. A veces, este signo no muestra que hay algo mal con el motor, sino que hay un mal funcionamiento en la unidad de control del motor. Es probable que el calado del motor no sea consistente. Puedes notar que el coche se cala a veces, mientras que otras veces puede estar perfectamente bien.

Si notas que el motor se cala o falla incluso una vez, es mejor que un mecánico inspeccione el coche.

Incapacidad para Arrancar el Vehículo

Si el problema con el ECM es significativo, el automóvil puede incluso no ser capaz de arrancar en absoluto. Una falla completa del ECM significa que no hay gestión del motor para el vehículo. Como resultado, el coche no puede arrancar ya que le faltan entradas centrales de la computadora.

Problemas como el que estás experimentando pueden no siempre encontrar su causa raíz en el módulo de control del motor (ECM). Es esencial considerar que el problema podría provenir de una fuente completamente diferente. Sin embargo, es prudente tener en cuenta el ECM como un posible culpable y hacer que un profesional cualificado lo inspeccione a fondo.

Bajo Rendimiento del Motor

Una de las señales seguras de un módulo de control del motor que funciona mal es el bajo rendimiento del motor. Notarás que comenzará a tener un mal tiempo y no podrá recibir tanta potencia del proceso de combustión como inicialmente. Generalmente, un mal funcionamiento del ECM no solo podría llevar a una menor eficiencia de combustible, sino también a una reducción de la potencia y la aceleración.

Consumo Ineficiente de Combustible

Cuando el ECM no funciona correctamente, el motor no recibe información sobre cuánto combustible quemar en el proceso de combustión. En la mayoría de los casos de mal funcionamiento del ECM, el coche consume más combustible de lo necesario. Como resultado, notarás que gastarás más en gasolina de lo normal.

Luz de Advertencia

Si la luz de Check Engine se enciende, existe el riesgo de que haya un problema con el ECM. La luz generalmente se enciende una vez que se detecta un problema con los sensores o circuitos del vehículo. Sin embargo, a veces el ECM enciende la luz por error, incluso cuando no hay problemas. En este caso, es mejor que un mecánico inspeccione el coche para descubrir cualquier código de problema (DTC).

El Motor se Apaga

Como resultado de una mala relación aire-combustible, el coche puede empezar a apagarse por sí solo. Cuando el automóvil está al ralentí, el motor está operando lentamente y no tiene el impulso necesario para seguir operando en caso de problemas.

Preguntas Frecuentes sobre las Unidades de Control

• ¿Cuál es la diferencia entre ECM y ECU?

  Los términos ECM (Engine Control Module) y ECU (Electronic Control Unit) a menudo se usan indistintamente. Sin embargo, ECM se refiere específicamente al sistema que controla las funciones del motor, mientras que ECU es un término más amplio que puede referirse a otros módulos que controlan diferentes partes del vehículo.

• ¿Puedo conducir con un ECM defectuoso?

  Conducir con un ECM defectuoso puede llevar a un comportamiento errático del motor y a un rendimiento reducido. Es mejor abordar el problema de inmediato para evitar daños mayores.

• ¿Cuánto cuesta reparar un ECM?

  El costo de la reparación de un ECM varía según el modelo del vehículo y la extensión del problema. En promedio, las reparaciones pueden oscilar entre los 300€ y los 1.000€ (estimación basada en la información proporcionada en libras, convertida a euros como referencia).

• ¿Cuál es la diferencia principal entre una VCU y un ECM?

  Aunque ambos son unidades de control, un ECM se enfoca principalmente en la gestión del motor de combustión interna y sus sistemas asociados (inyección, encendido, emisiones). Una VCU, por otro lado, es específica de los vehículos eléctricos y gestiona un rango mucho más amplio de sistemas eléctricos y de propulsión, incluyendo motor, batería, gestión térmica, regeneración y comunicación entre múltiples componentes EV.

Diagnóstico y Prevención de Problemas con el ECM

Diagnosticar problemas del ECM típicamente requiere herramientas de diagnóstico especializadas para identificar códigos de fallo y evaluar datos de sensores. Aquí tienes un proceso rápido:

1. Escanear Códigos de Problema de Diagnóstico (DTC): Usa un escáner OBD-II para detectar problemas.
2. Verificar Problemas Eléctricos: Inspecciona el cableado y los conectores en busca de daños o corrosión.
3. Probar Sensores: Asegúrate de que los sensores que transmiten datos al ECM funcionen correctamente.

Para un diagnóstico preciso, consulta a un mecánico cualificado con experiencia en el manejo de problemas relacionados con el ECM.

Prevención de Fallos del ECM

Para evitar problemas con el ECM en el futuro, sigue estos consejos preventivos:

• Inspecciona regularmente el cableado eléctrico de tu coche en busca de daños o corrosión.
• Evita exponer tu vehículo a humedad excesiva, que puede dañar el ECM.
• Programa mantenimiento rutinario con un mecánico de confianza para detectar posibles problemas a tiempo.

El ECM en tu vehículo es esencial para el correcto rendimiento del coche. Incluso pequeños problemas pueden llevar a grandes problemas si no se detectan a tiempo. ¿Ha sido tu vehículo inspeccionado por un técnico profesional que pueda determinar el estado del ECM y hacer sugerencias o reparaciones profesionales?

Si sospechas que el ECM de tu coche puede estar causando problemas, es fundamental buscar ayuda profesional para un diagnóstico y reparación precisos.
