10/02/2023
El sistema de suspensión de un vehículo es un conjunto complejo de piezas que trabajan en armonía para asegurar una conducción cómoda, estable y, sobre todo, segura. Dentro de este sistema, una de las piezas fundamentales y a menudo menos comprendidas por el conductor promedio es el trapecio, también conocido en algunos contextos como brazo de control o brazo de suspensión.
Aunque su nombre pueda evocar imágenes de circos o figuras geométricas, en el mundo automotriz el trapecio es una pieza metálica, generalmente triangular o en forma de 'A', que desempeña un papel crucial. Conecta el chasis o la carrocería del coche con el buje de la rueda, permitiendo que esta se mueva verticalmente de forma controlada mientras mantiene su alineación y posición correcta respecto a la carretera.
Su importancia radica en que es el eslabón principal que soporta las fuerzas laterales y longitudinales generadas durante la conducción, la frenada y las curvas. Un trapecio en buen estado es sinónimo de estabilidad, precisión en la dirección y un buen agarre de los neumáticos al asfalto, incluso en superficies irregulares.
¿Qué es Exactamente el Trapecio de Suspensión?

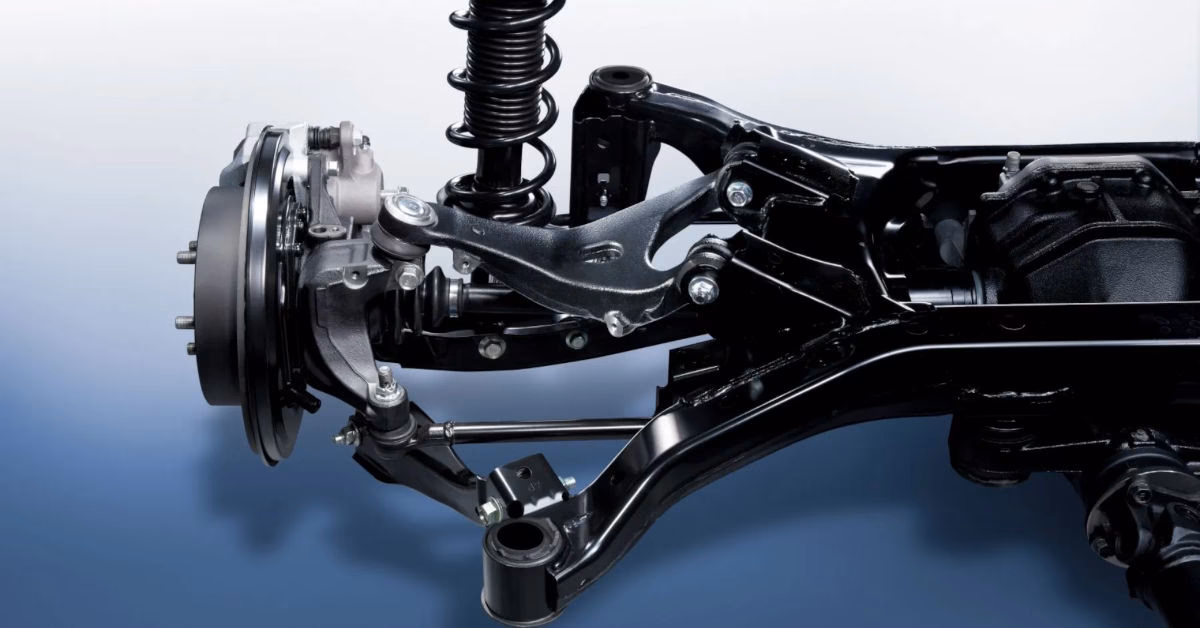

Como mencionamos, el trapecio es una pieza clave de la suspensión del vehículo. Se caracteriza por su forma, a menudo similar a un triángulo o una letra 'A', aunque su diseño exacto puede variar dependiendo del tipo de suspensión y del modelo del coche. La configuración más básica, conocida como suspensión por doble trapecio o doble horquilla (aunque a veces se usa 'trapecio' para referirse a un solo brazo en sistemas más simples como McPherson), utiliza dos brazos triangulares articulados.
Estos brazos se fijan a la carrocería o al chasis en dos puntos (la base del triángulo) y al buje de la rueda en un punto (el vértice del triángulo). Cada uno de estos puntos de articulación suele incorporar elementos elásticos, como los silentblocks, y en el extremo que se une a la rueda, una rótula.
Componentes Clave del Trapecio
Aunque a simple vista parezca una pieza unitaria, el trapecio interactúa con otros elementos o puede considerarse compuesto por varias partes funcionales:
- El Brazo Estructural: Es la parte metálica principal, el elemento rígido que da forma al trapecio (triangular, en 'A', etc.). Su diseño y resistencia son fundamentales para soportar las cargas.
- Los Silentblocks: Son piezas de goma o poliuretano ubicadas en los puntos donde el trapecio se articula al chasis. Su función es absorber vibraciones y ruidos, permitiendo un movimiento controlado y flexible del brazo al mismo tiempo que aíslan la carrocería de las irregularidades del terreno. Son un punto común de desgaste.
- La Rótula del Trapecio: Situada en el extremo que se conecta al buje de la rueda, esta articulación esférica permite que la rueda gire y pivote libremente, adaptándose a los movimientos de la dirección y la suspensión vertical. Es vital para la maniobrabilidad y la alineación.
Cada uno de estos componentes tiene un papel específico y su correcto funcionamiento es indispensable para la operatividad de todo el sistema de suspensión.
Funciones Vitales del Trapecio en tu Coche
La labor del trapecio va mucho más allá de ser un simple soporte. Es un componente activo en la dinámica del vehículo, cumpliendo varias funciones esenciales:
- Mantener el Contacto del Neumático con la Carretera: Es su función primordial. El trapecio permite que la rueda suba y baje siguiendo el perfil de la carretera (absorbiendo baches, etc.) mientras intenta mantener el neumático firmemente apoyado sobre la superficie. Esto es crucial para la tracción, la frenada y el control.
- Controlar la Geometría de la Suspensión: El diseño y la longitud de los trapecios (especialmente en sistemas de doble trapecio) determinan cómo cambian ángulos importantes como la caída (camber), el avance (caster) y la convergencia (toe) a medida que la suspensión se comprime o se extiende. Un control preciso de estos ángulos es vital para la estabilidad en curvas y el desgaste uniforme de los neumáticos.
- Proporcionar Estabilidad y Manejo: Al fijar la posición lateral y longitudinal de la rueda, el trapecio resiste las fuerzas que intentan mover la rueda de forma incontrolada, como las que aparecen al girar o al pasar por encima de obstáculos. Esto contribuye directamente a la sensación de aplomo y control del vehículo.
- Absorber Impactos y Vibraciones: Junto con los amortiguadores y los muelles, el trapecio (especialmente a través de sus silentblocks) ayuda a mitigar el impacto de las irregularidades de la carretera, mejorando el confort de los ocupantes y reduciendo el estrés en otros componentes del vehículo.
- Permitir el Movimiento de la Dirección: La rótula del trapecio es un punto de pivote fundamental que permite que el buje de la rueda gire cuando se acciona el volante.
En esencia, el trapecio es un mediador entre el movimiento de la rueda y la estabilidad del chasis, garantizando que ambos interactúen de forma segura y predecible.
Síntomas de un Trapecio Dañado: ¿Cómo Saber si Algo Va Mal?
Dado el estrés constante al que está sometido, el trapecio y sus componentes están sujetos a desgaste y posibles daños. Identificar a tiempo los síntomas de un trapecio defectuoso es crucial para evitar problemas mayores que puedan comprometer seriamente la seguridad.
Los síntomas pueden variar dependiendo de qué parte del trapecio esté fallando (silentblock, rótula, o el brazo mismo), pero algunos indicios comunes incluyen:
- Ruidos Anormales: Uno de los síntomas más frecuentes son los ruidos provenientes de la zona de la suspensión delantera o trasera (si aplica). Pueden sonar como golpes, crujidos, rechinidos o un traqueteo, especialmente al pasar por baches, al girar el volante a tope, o al frenar/acelerar. Estos ruidos suelen indicar holgura en los silentblocks o desgaste en la rótula.
- Dirección Imprecisa o Inestable: Si sientes que el coche "flota", que la dirección no responde con la precisión habitual, o que necesitas corregir constantemente el volante para mantener el rumbo recto, podría ser un signo de problemas en el trapecio que afectan la alineación.
- El Coche Tira Hacia un Lado: Un síntoma clásico de silentblocks de trapecio desgastados es que el coche tiende a desviarse de su trayectoria recta. A veces, este tirón es más notorio al frenar (tira hacia un lado) y al acelerar (tira hacia el lado contrario).
- Desgaste Irregular de los Neumáticos: Un trapecio defectuoso altera la geometría de la suspensión, lo que inevitablemente lleva a que los neumáticos no pisen correctamente el asfalto, provocando un desgaste desigual y prematuro.
- Vibraciones: Aunque menos común que otros síntomas, un trapecio muy dañado o con silentblocks en muy mal estado puede generar vibraciones que se sienten en el volante o en el habitáculo.
Si experimentas cualquiera de estos síntomas, es fundamental llevar el coche a un taller especializado para que realicen una inspección. Ignorar estas señales puede llevar a un desgaste acelerado de otros componentes (neumáticos, amortiguadores, etc.) y, lo que es más grave, a una pérdida repentina de control del vehículo en situaciones críticas.
Reparación y Reemplazo del Trapecio
Cuando se detecta un problema en el trapecio, la solución puede implicar el reemplazo de componentes específicos o de la pieza completa, dependiendo de la naturaleza y severidad de la avería.
- Sustitución de Silentblocks: Los silentblocks son a menudo las primeras partes en desgastarse debido a su naturaleza de goma y su función de absorber vibraciones. En muchos modelos, los silentblocks pueden ser reemplazados individualmente sin necesidad de cambiar todo el trapecio. Sin embargo, en algunos diseños, vienen integrados de tal forma que el cambio del trapecio completo es la única opción viable o la más económica a largo plazo.
- Sustitución de la Rótula: Similar a los silentblocks, la rótula también puede desgastarse con el tiempo. En muchos trapecios, la rótula es una pieza separada que puede ser sustituida. Sin embargo, es crucial saber que el reemplazo de la rótula, o incluso del trapecio completo, casi siempre requiere un posterior reglaje de paralelismo (alineación de la dirección). Una rótula nueva, aunque resuelva la holgura, puede alterar ligeramente los ángulos de la suspensión, lo que podría resultar en una dirección imprecisa o un desgaste de neumáticos si no se corrige con una alineación profesional.
- Sustitución del Trapecio Completo: Si el brazo metálico del trapecio está doblado, fisurado o visiblemente dañado (por ejemplo, a causa de un impacto fuerte contra un bache, una acera o en un accidente), o si los silentblocks o la rótula no son reemplazables por separado, será necesario sustituir la pieza completa.
Es vital que cualquier reparación o reemplazo del trapecio sea realizado por personal cualificado. Después de montar un trapecio nuevo o una rótula nueva, es prácticamente obligatorio realizar un
En casos donde el daño al trapecio se deba a un impacto importante (un accidente), es recomendable que un especialista verifique no solo el trapecio, sino también el estado de los puntos de anclaje en el chasis y otros componentes de la suspensión y la dirección, ya que un impacto puede haber afectado la estructura del vehículo.
La Suspensión de Doble Trapecio
Un diseño de suspensión ampliamente valorado por su rendimiento es el sistema de doble trapecio. Como su nombre indica, en lugar de un solo brazo inferior (como en la popular suspensión tipo McPherson, que usa un brazo inferior y la propia amortiguación como elemento superior), este sistema utiliza dos brazos de control (trapecios) por cada rueda: uno superior y uno inferior.
Este diseño ofrece varias ventajas significativas:
- Mayor Control de la Geometría: Permite a los ingenieros un control más preciso sobre cómo cambian los ángulos de la rueda durante el recorrido de la suspensión, lo que optimiza el contacto del neumático con la carretera en diferentes situaciones de manejo (recta, curva, frenada).
- Mejor Estabilidad y Agarre: Al mantener el neumático en una posición más óptima, la suspensión de doble trapecio mejora el agarre lateral en curvas y la estabilidad general del vehículo.
- Menor Masa No Suspendida: A menudo, este diseño permite que la mangueta (donde se monta la rueda) sea más ligera que en otros sistemas, lo que reduce la masa no suspendida y mejora la capacidad de la rueda para seguir el perfil de la carretera, resultando en una conducción más suave y un mejor control.
- Mayor Robustez en Cargas Laterales: La configuración de doble brazo distribuye mejor las fuerzas laterales, lo que la hace ideal para vehículos deportivos o de alta gama donde el rendimiento en curva es prioritario.
La suspensión de doble trapecio trabaja en conjunto con otros componentes como los amortiguadores, los muelles, la barra estabilizadora y los elementos de la dirección para ofrecer un equilibrio superior entre confort de marcha y capacidad dinámica.
Preguntas Frecuentes sobre el Trapecio del Coche
¿Qué diferencia hay entre trapecio y brazo de suspensión?
Son términos que a menudo se usan indistintamente para referirse a la misma pieza: el componente de la suspensión que conecta el buje de la rueda al chasis o carrocería, permitiendo el movimiento vertical controlado.
¿Es peligroso conducir con un trapecio dañado?
Sí, es muy peligroso. Un trapecio dañado compromete la estabilidad, la dirección y la capacidad de frenada del vehículo, aumentando drásticamente el riesgo de perder el control, especialmente a altas velocidades o en situaciones de emergencia.
¿Cuánto dura un trapecio?
La vida útil de un trapecio y sus componentes (silentblocks, rótula) varía enormemente dependiendo del tipo de vehículo, las condiciones de conducción (carreteras en mal estado, conducción agresiva) y la calidad de la pieza. Los silentblocks y las rótulas suelen ser los primeros en desgastarse, pudiendo durar desde unos pocos años hasta más de 100.000-150.000 kilómetros. El brazo metálico en sí mismo rara vez se desgasta por uso normal, pero puede dañarse por impactos.
¿Puedo cambiar solo los silentblocks o la rótula?
En muchos casos sí, si el diseño del trapecio lo permite. Esto suele ser más económico que cambiar la pieza completa. Sin embargo, es crucial que la reparación se haga correctamente y que se realice una alineación posterior.
¿Necesito hacer alineación después de cambiar un trapecio o una rótula?
Absolutamente sí. Reemplazar estas piezas modifica la geometría de la suspensión. Una alineación profesional es indispensable para restaurar los ángulos correctos de las ruedas, garantizar una dirección precisa, evitar el desgaste prematuro de los neumáticos y asegurar la seguridad.
En conclusión, el trapecio es un componente silencioso pero fundamental para el buen funcionamiento y la seguridad de tu coche. Prestar atención a los posibles síntomas de fallo y realizar las reparaciones necesarias a tiempo no solo prolongará la vida útil de tu vehículo, sino que, lo más importante, garantizará tu seguridad y la de tus acompañantes en cada trayecto.
