Tipos de Fusibles en Carros: Guía Esencial

El sistema eléctrico de un automóvil es una red compleja que requiere protección constante para funcionar correctamente y evitar daños. En el corazón de esta protección se encuentran los fusibles, pequeños pero esenciales componentes que actúan como guardianes de los circuitos. Ya sea que estés instalando un accesorio moderno como una cámara para salpicadero con modo de aparcamiento, que requiere una conexión directa a la fuente de energía del vehículo, o simplemente necesites reemplazar un componente que ha dejado de funcionar, comprender los fusibles es fundamental. Conectar dispositivos a la caja de fusibles de manera segura hace que la instalación sea sencilla, pero solo si se utiliza el fusible correcto.

A menudo surgen dudas sobre los fusibles en los coches, especialmente al intentar identificar cuál es el adecuado para cada situación. Este artículo tiene como objetivo proporcionarte la información necesaria sobre la importancia de los fusibles automotrices y cómo distinguirlos, basándonos en sus características y función, para ayudarte en tareas de mantenimiento o instalación.

¿Qué Son los Fusibles y Por Qué Son Tan Importantes en un Coche?

En esencia, un fusible es un dispositivo de seguridad diseñado para proteger un circuito eléctrico de una corriente excesivamente alta. Imagina que la corriente eléctrica es como el agua fluyendo por una tubería. Si la presión (el voltaje) es demasiado alta o el flujo (la corriente) excede la capacidad de la tubería (el cableado y los componentes), puede haber daños graves, fugas (cortocircuitos) o incluso incendios. El fusible es como una válvula de seguridad en esa tubería.

Cuando la corriente eléctrica que atraviesa un circuito supera un nivel seguro, el fusible interviene. Esto puede ocurrir por diversas razones, como un cortocircuito, una sobrecarga o un fallo en un componente. Si esta corriente excesiva no se detiene, podría dañar gravemente el cableado, los componentes electrónicos e incluso representar un riesgo de incendio. Por eso, se colocan fusibles estratégicamente en los circuitos eléctricos del coche.

Su propósito principal es sacrificarse. Cuando la corriente es demasiado alta, un elemento interno del fusible se derrite o rompe, interrumpiendo así el flujo de electricidad en ese circuito específico. Al fundirse, el fusible corta el paso de la corriente, protegiendo los dispositivos y el cableado conectados a él de sufrir daños catastróficos. De ahí proviene su nombre: se "funden".

¿Cómo Funcionan los Fusibles?

El funcionamiento de un fusible se basa en su diseño interno. Por lo general, consta de un cuerpo exterior (que puede ser de plástico, vidrio o cerámica, dependiendo del tipo y uso) y, en su interior, un filamento o elemento conductor hecho de un material metálico con un punto de fusión específico y calibrado. Este elemento conductor está diseñado para permitir el paso de una corriente eléctrica normal sin problema.

Sin embargo, si la corriente que circula por el circuito excede el límite de seguridad para el que el fusible fue diseñado, el elemento metálico interno comienza a calentarse debido a la resistencia eléctrica. Cuando la corriente alcanza un nivel crítico, el calor generado es suficiente para superar el punto de fusión del metal. En ese momento, el elemento se derrite o se rompe físicamente, creando una interrupción en el circuito. Esto detiene instantáneamente el flujo de corriente eléctrica a través de ese circuito, protegiendo los componentes aguas abajo.

La velocidad a la que un fusible reacciona a una sobrecarga puede variar, dando lugar a diferentes características funcionales que, aunque a menudo se describen en contextos industriales, son principios aplicables a la protección eléctrica en general, incluyendo la automotriz.

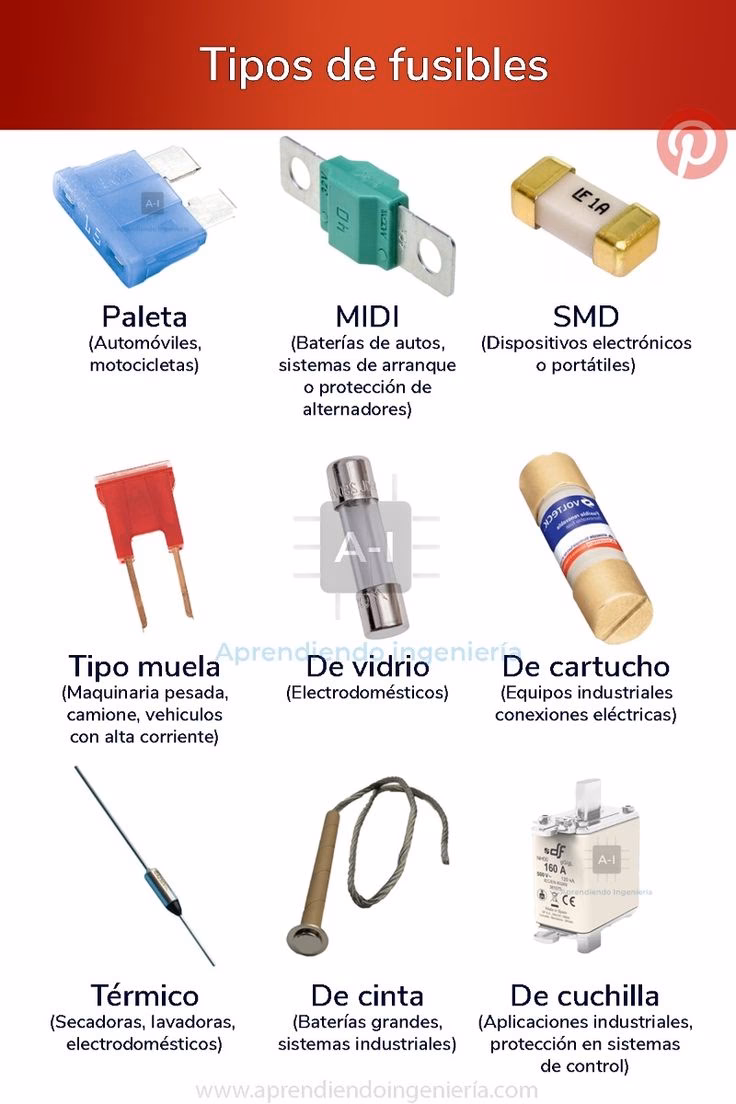

Tipos de Fusibles (Características y Función)

No todos los fusibles son iguales. Varían en tamaño, forma y, crucialmente, en su capacidad de corriente (amperaje) y sus características de respuesta. En el contexto automotriz, aunque no siempre se categorizan formalmente de la misma manera que en la industria pesada, los principios de su funcionamiento y la necesidad de elegir el correcto son idénticos.

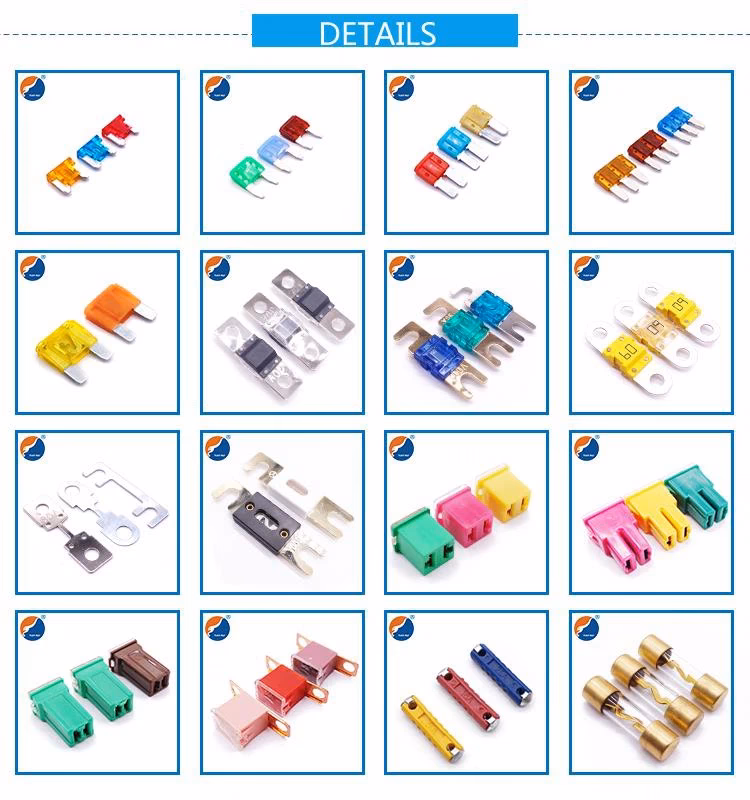

Variedad de Tamaño y Capacidad

Los coches modernos utilizan una variedad de fusibles de diferentes tamaños y amperaje (medido en Amperios o A) para proteger distintos componentes eléctricos. Un fusible de bajo amperaje protege circuitos sensibles que solo requieren poca corriente (como la radio o las luces interiores), mientras que fusibles de mayor amperaje protegen circuitos que demandan más corriente (como el motor del limpiaparabrisas o la bomba de combustible). El tamaño físico del fusible (mini, estándar, maxi, etc., aunque estos nombres específicos no se mencionan en el texto fuente, el concepto de variedad de tamaño sí) también es importante porque determina si encajará correctamente en el portafusibles.

Fusibles de Acción Rápida vs. Acción Retardada

Basándonos en los principios descritos, podemos entender que los fusibles pueden tener diferentes velocidades de respuesta ante una sobrecarga:

• Fusibles de Acción Rápida: Estos fusibles están diseñados para reaccionar casi instantáneamente cuando la corriente excede su clasificación. Son ideales para proteger componentes muy sensibles que pueden dañarse incluso con un breve pico de corriente. Interrumpen el circuito de manera muy veloz ante cualquier sobrecarga significativa.
• Fusibles de Acción Retardada (o Lenta): A diferencia de los de acción rápida, estos fusibles pueden tolerar corrientes ligeramente por encima de su clasificación nominal durante un período corto antes de fundirse. Son útiles en circuitos donde hay picos de corriente momentáneos y normales, como los que ocurren al arrancar un motor eléctrico (por ejemplo, el motor de un elevalunas o el compresor del aire acondicionado). Permiten que estos picos transitorios pasen sin interrumpir el circuito, pero se fundirán si la sobrecarga persiste o es demasiado alta.

Comprender si un circuito específico requiere un fusible de acción rápida o retardada es crucial, aunque esta información suele estar especificada en el manual del propietario del vehículo o en la tapa de la caja de fusibles.

¿Cómo Saber Qué Fusible Necesitas Reemplazar o Usar?

Identificar el fusible correcto es el paso más crítico al reemplazar uno fundido o al conectar un nuevo accesorio. Como se mencionó anteriormente, no todos los fusibles son iguales, y usar el incorrecto puede ser peligroso.

Los primeros pasos para reemplazar un fusible de coche son localizar la caja de fusibles y el fusible fundido. Las cajas de fusibles suelen encontrarse en varios lugares del vehículo: debajo del capó, en el habitáculo (bajo el salpicadero, en la consola central o en el lateral del tablero) o en el maletero. El manual del propietario es tu mejor guía para encontrar su ubicación exacta y un diagrama que identifique cada fusible y el circuito que protege, así como su amperaje y, a veces, su tipo (acción rápida/lenta).

Una vez localizado el fusible sospechoso (a menudo un fusible fundido tiene el filamento interno visiblemente roto o quemado a través del cuerpo transparente, si lo tiene), debes comprar un nuevo fusible que sea exactamente del mismo tipo, tamaño y amperaje (clasificación de corriente).

Es absolutamente esencial reemplazar un fusible fundido con uno nuevo de la misma clasificación de amperaje. ¡Nunca debes reemplazar un fusible fundido por uno de una clasificación de amperaje más alta!

El Peligro de Usar un Fusible Incorrecto

Usar un fusible con una clasificación de amperaje mayor que la especificada para el circuito anula la protección. Si el circuito está diseñado para manejar un máximo de 10 amperios y le colocas un fusible de 20 amperios, el cableado y los componentes podrían sobrecalentarse y dañarse gravemente (o incluso iniciar un incendio) antes de que el fusible de 20 amperios se funda. El fusible ya no sería el "eslabón débil" diseñado para fallar primero, sino que los componentes más caros y peligrosos se convertirían en ese eslabón débil.

De igual manera, usar un fusible del tipo incorrecto (por ejemplo, acción rápida donde se necesita acción retardada) podría causar que el fusible se funda innecesariamente cada vez que el circuito experimente su pico de corriente normal, o, peor aún, no proteger adecuadamente si la característica de respuesta no es la adecuada para la carga.

Proceso de Reemplazo Básico

Con el nuevo fusible del mismo tipo, tamaño y amperaje en mano, el reemplazo suele ser sencillo:

1. Asegúrate de que el vehículo esté apagado.
2. Localiza el fusible fundido en la caja de fusibles (usa la herramienta extractora de fusibles si el vehículo la incluye, o pinzas de punta fina con cuidado).
3. Retira el fusible fundido con cuidado.
4. Inserta el nuevo fusible en la posición correcta donde estaba el fundido. Asegúrate de que encaje firmemente.
5. Cierra la tapa de la caja de fusibles.
6. Prueba el equipo eléctrico afectado para confirmar si el nuevo fusible ha resuelto el problema.

El método exacto puede variar ligeramente entre diferentes modelos de coches, por lo que siempre es recomendable consultar el manual del propietario para obtener instrucciones específicas de tu vehículo.

Cuando Reemplazar el Fusible No Resuelve el Problema

Si después de reemplazar el fusible, el equipo afectado aún no funciona, o si el mismo fusible se funde repetidamente poco después de ser reemplazado, esto podría ser una señal de un problema más serio. La fundición recurrente de un fusible indica que hay una sobrecarga o un cortocircuito persistente en el circuito, que el fusible está cumpliendo su función al interrumpir. Reemplazarlo una y otra vez sin abordar la causa raíz no solo es inútil, sino que, si se intenta con un fusible de mayor amperaje (lo cual, repetimos, es peligroso y nunca debe hacerse), podría causar daños graves.

En estos casos, es aconsejable buscar los servicios de un mecánico profesional o un electricista automotriz. Ellos tienen las herramientas y el conocimiento para diagnosticar la causa subyacente de la sobrecarga o el cortocircuito y repararla de manera segura.

Fusibles y la Instalación de Accesorios

Volviendo al ejemplo de la cámara para salpicadero o cualquier otro accesorio que requiera una conexión de energía directa, la instalación segura a menudo implica conectarse a la caja de fusibles existente utilizando un adaptador de fusible (también conocido como "add-a-circuit" o "tap-a-fuse"). Estos adaptadores permiten tomar energía de un circuito existente sin cortar ni empalmar cables originales, y lo que es más importante, mantienen la protección del fusible original *y* añaden un fusible nuevo para proteger el accesorio que estás instalando.

La clave para usar estos adaptadores de forma segura es, nuevamente, identificar el tipo y tamaño del fusible en el circuito al que te vas a conectar para usar el adaptador compatible, y luego seleccionar el fusible de amperaje adecuado para proteger específicamente el nuevo accesorio, basándote en las especificaciones del accesorio.

Preguntas Frecuentes sobre Fusibles de Coche

¿Cómo sé si un fusible está fundido?

En muchos fusibles automotrices modernos con cuerpo transparente, puedes inspeccionar visualmente el filamento metálico dentro. Si el filamento está roto o parece quemado, el fusible está fundido. Algunos fusibles más antiguos o de cerámica no permiten la inspección visual; en esos casos, necesitarás usar un multímetro para probar la continuidad del fusible.

¿Puedo poner un fusible de más amperios si no tengo el correcto?

¡No, nunca! Poner un fusible con un amperaje mayor al especificado para el circuito es extremadamente peligroso. Elimina la protección adecuada para el cableado y los componentes, lo que puede causar sobrecalentamiento, derretimiento del cableado, daños a componentes electrónicos sensibles y un riesgo significativo de incendio.

¿Dónde encuentro la caja de fusibles de mi coche?

La ubicación varía según el modelo y año del vehículo. La mayoría de los coches tienen al menos una caja de fusibles en el compartimento del motor y otra dentro del habitáculo (bajo el salpicadero, en la consola central, etc.). Consulta siempre el manual del propietario de tu coche para conocer la ubicación exacta y el diagrama de fusibles.

¿Por qué se funde un fusible?

Un fusible se funde cuando la corriente eléctrica que intenta pasar por el circuito supera la clasificación de amperaje del fusible. Esto suele ser causado por una sobrecarga (demasiados dispositivos intentando consumir energía del mismo circuito simultáneamente) o un cortocircuito (un cable positivo entra en contacto directo con tierra o un cable negativo, creando un camino de muy baja resistencia y un pico de corriente muy alto).

¿Cómo sé qué fusible protege cada componente?

La caja de fusibles suele tener una tapa con un diagrama impreso en la parte interior que indica la función de cada fusible y relé. El manual del propietario del vehículo también contendrá un diagrama detallado y una lista de los circuitos protegidos por cada fusible, incluyendo su amperaje y, a veces, su tipo.

Conclusión

Los fusibles son componentes de seguridad vitales en el sistema eléctrico de cualquier automóvil. Comprender su función de protección, cómo operan al fundirse ante una sobrecarga, y la importancia crítica de reemplazarlos siempre por uno del mismo tipo, tamaño y amperaje es fundamental para el mantenimiento seguro de tu vehículo y la correcta instalación de accesorios. Ignorar estas precauciones puede llevar a daños costosos en el sistema eléctrico o, peor aún, crear un riesgo de incendio. Siempre consulta el manual del propietario de tu coche y, ante dudas o problemas recurrentes, busca la ayuda de un profesional.
