Tipos de Bombas de Agua Automotriz

El motor de un automóvil genera una cantidad considerable de calor durante su funcionamiento. Para mantenerlo dentro de un rango de temperatura óptimo y evitar el sobrecalentamiento, que podría causar daños catastróficos e irreversibles, el sistema de refrigeración juega un papel fundamental. En el corazón de este sistema se encuentra la bomba de agua, un componente vital encargado de hacer circular el líquido refrigerante a través del motor y el radiador.

Aunque a menudo pasa desapercibida, la bomba de agua trabaja incansablemente cada vez que el motor está en marcha. Su correcto funcionamiento asegura que el calor excesivo sea disipado eficientemente, manteniendo la temperatura bajo control. Sin embargo, como cualquier pieza mecánica, está sujeta a desgaste y puede fallar. Conocer los diferentes tipos y cómo detectar problemas es esencial para el mantenimiento preventivo de nuestro vehículo.

La Importancia de la Bomba de Agua en el Sistema de Refrigeración

La principal función de la bomba de agua es mantener el líquido refrigerante en movimiento constante. Este líquido absorbe el calor del bloque motor y la culata, y luego lo transporta al radiador, donde el aire exterior ayuda a enfriarlo antes de que regrese al motor para repetir el ciclo. Esta circulación es crucial; si la bomba falla, el refrigerante se estanca, el motor se sobrecalienta rápidamente y puede sufrir daños severos, como deformaciones en la culata o agarrotamiento de los pistones.

Históricamente, la bomba de agua ha sido accionada directamente por el movimiento rotacional del motor, utilizando diferentes mecanismos de transmisión. La forma en que la bomba recibe este movimiento es lo que define sus principales tipos según su accionamiento.

Señales de que Algo Anda Mal: Síntomas Comunes de Fallo

Una bomba de agua en mal estado puede dar varias señales de advertencia antes de un fallo total. Prestar atención a estos síntomas puede permitir una reparación a tiempo, evitando daños mayores y más costosos en el motor. Los fabricantes suelen recomendar su reemplazo preventivo, a menudo alrededor de los 90.000 a 100.000 kilómetros (aproximadamente 60.000 millas), aunque siempre es crucial consultar el manual del propietario de su vehículo para conocer el intervalo exacto.

Los signos más comunes de que una bomba de agua podría estar fallando incluyen:

• Sobrecalentamiento Súbito del Refrigerante: Es quizás el síntoma más evidente y peligroso. Se puede notar un aumento rápido en la lectura del indicador de temperatura en el tablero. En casos extremos, el refrigerante puede incluso hervir y salir a presión por el tapón del radiador o el vaso de expansión.
• Fuga de Refrigerante: Muchas bombas de agua tienen un pequeño orificio de drenaje (conocido como 'weep hole') diseñado para permitir que pequeñas fugas de agua o refrigerante escapen si los sellos internos comienzan a fallar. Una fuga notable se manifestará como un residuo con aspecto de costra alrededor de este orificio o incluso goteos visibles de líquido de color (verde, rosa, naranja, etc.) debajo del vehículo, generalmente cerca de la parte delantera del motor.
• Ruido de Chirrido o Zumbido: Si los rodamientos internos de la bomba de agua están desgastados, pueden producir un ruido distintivo, a menudo descrito como un chirrido o un zumbido. Este sonido típicamente aumenta en tono o volumen a medida que aumentan las revoluciones del motor (RPM). Si se sospecha de este problema, se puede abrir el capó con el motor en marcha (con precaución) para intentar localizar el origen del ruido en la zona de la bomba de agua.

Tipos de Bombas de Agua Según su Accionamiento

La forma en que la bomba de agua es impulsada por el motor es la principal clasificación que encontramos en los vehículos automotrices. A lo largo de la historia del automóvil y con la evolución de los diseños de motores y sistemas auxiliares, han surgido diferentes métodos de accionamiento. Podemos identificar cuatro estilos principales:

Accionamiento por Correa de Ventilador (Fan-belt Drive)

Este es uno de los métodos más antiguos y se encuentra comúnmente en vehículos de modelos más antiguos. La bomba de agua es impulsada por una polea conectada al cigüeñal del motor mediante una correa. En muchos diseños, esta misma correa también accionaba el ventilador del radiador (de ahí el nombre 'fan belt' o correa de ventilador). Este sistema a menudo coexistía con otras correas dedicadas a accionar componentes como el alternador o el compresor del aire acondicionado.

Accionamiento por Correa Serpentine (Serpentine-belt Drive)

A partir de la década de 1990, los fabricantes buscaron simplificar los sistemas de transmisión de accesorios y reducir la carga sobre el motor. El sistema de correa serpentine (o correa única multi-V) se convirtió en el estándar. En este diseño, una sola correa larga y flexible, mantenida bajo tensión constante por un tensor, recorre un camino sinuoso (de ahí 'serpentine') conectando múltiples poleas y accionando varios componentes auxiliares, que pueden incluir la bomba de agua, el alternador, la bomba de dirección asistida, el compresor del aire acondicionado y, a veces, la bomba de aire secundario. Este diseño es muy común en la mayoría de los vehículos fabricados en las últimas décadas.

Accionamiento por Correa de Distribución (Timing-belt Drive)

En muchos motores modernos, los fabricantes optaron por accionar la bomba de agua directamente mediante la correa de distribución. La correa de distribución es un componente crítico que sincroniza el movimiento del cigüeñal con el árbol de levas, asegurando que las válvulas del motor se abran y cierren en el momento preciso. Dado que la correa de distribución debe reemplazarse en intervalos de kilometraje o tiempo establecidos para evitar una falla catastrófica del motor, si la bomba de agua es accionada por ella, se recomienda encarecidamente reemplazar la bomba de agua al mismo tiempo que se cambia la correa de distribución. Esto se debe a que la mano de obra para acceder a la correa de distribución suele ser considerable, y reemplazar la bomba mientras se accede a la correa evita tener que desmontar gran parte del motor nuevamente si la bomba fallara poco después del cambio de correa. Es una medida de reemplazo preventivo muy inteligente.

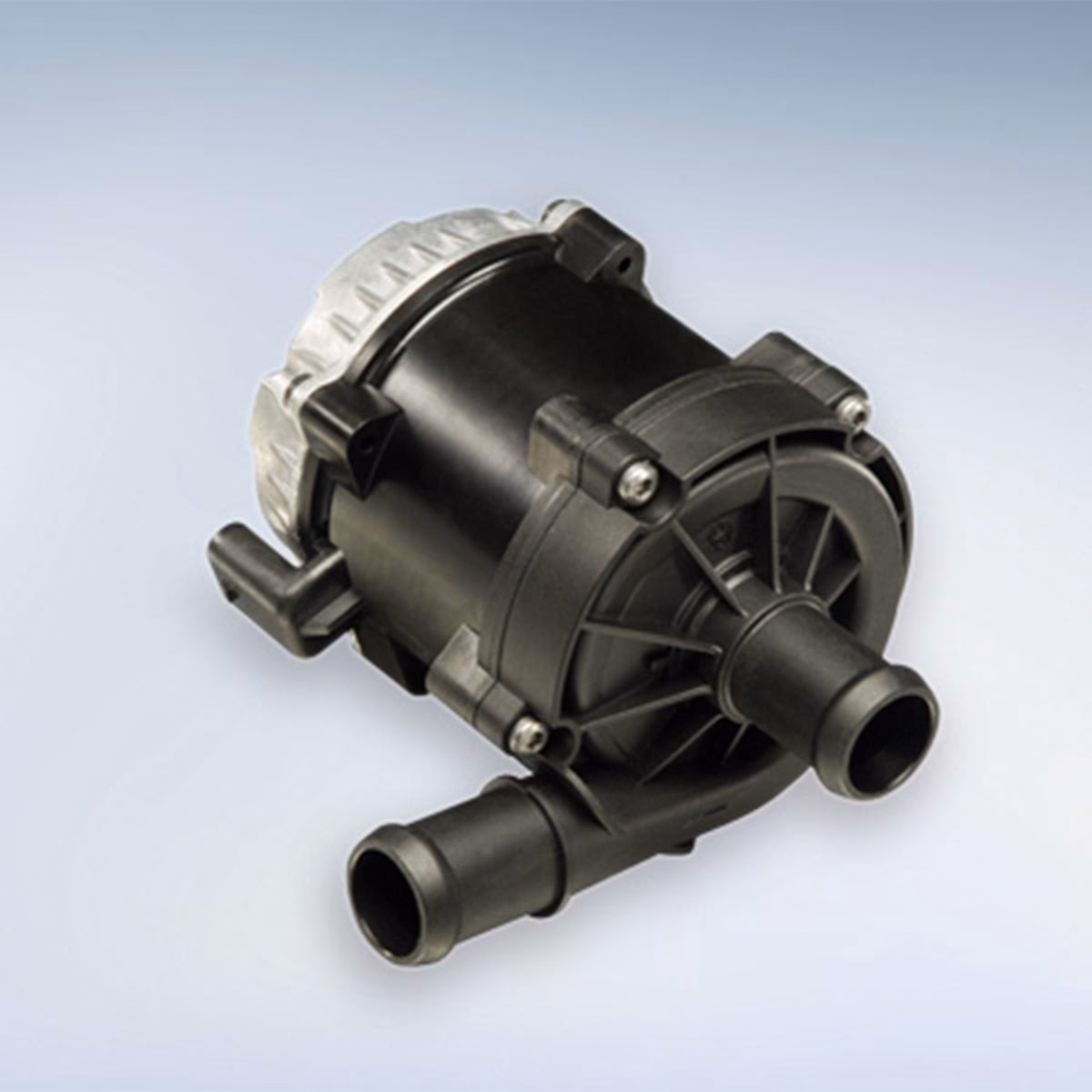

Accionamiento Eléctrico (Electric Drive)

En vehículos más recientes, particularmente en muchos modelos híbridos y algunos vehículos convencionales de alta eficiencia, la bomba de agua es accionada por un motor eléctrico independiente en lugar de estar directamente ligada al motor de combustión interna. Este enfoque ofrece varias ventajas. Permite que la bomba de agua funcione de manera independiente de la velocidad del motor de combustión, lo que significa que puede hacer circular refrigerante incluso cuando el motor está apagado (útil en sistemas Start/Stop o para enfriar componentes después de apagar el motor) o ajustar el caudal de manera más precisa según la necesidad térmica real. Esto reduce la carga parásita sobre el motor de combustión, mejorando ligeramente la eficiencia del combustible y permitiendo un control térmico más sofisticado.

Cuándo Considerar el Reemplazo de la Bomba de Agua

Como mencionamos, el intervalo de reemplazo recomendado por el fabricante es la guía principal, a menudo alrededor de los 90.000-100.000 kilómetros. Sin embargo, si su vehículo tiene una bomba accionada por la correa de distribución, el momento del cambio de esta correa (según el manual) se convierte en el momento ideal para reemplazar la bomba de agua, incluso si aún no muestra signos de fallo. Ignorar esta recomendación en un sistema con correa de distribución puede resultar en tener que pagar la misma mano de obra costosa dos veces en un corto período si la bomba falla después del cambio de correa.

Además de los intervalos programados, cualquier síntoma de fallo (fuga, ruido, sobrecalentamiento) indica la necesidad inmediata de revisión y probable reemplazo de la bomba de agua.

Proceso General para el Reemplazo de la Bomba de Agua

El reemplazo de la bomba de agua puede variar significativamente en dificultad dependiendo del modelo del vehículo y el tipo de accionamiento de la bomba. En algunos casos, es relativamente accesible, mientras que en otros, especialmente cuando está detrás de la correa de distribución o en compartimentos de motor muy compactos, puede requerir desmontar numerosos componentes.

Siempre es esencial consultar el manual de servicio específico de su vehículo para confirmar la ubicación exacta de la bomba de agua, el tipo de accionamiento y el procedimiento de reemplazo detallado. Sin embargo, los pasos generales suelen incluir:

1. Drenaje del Refrigerante: Se debe drenar completamente el sistema de refrigeración abriendo el grifo de drenaje (petcock) en la parte inferior del radiador. Es crucial colocar un recipiente adecuado debajo para recoger todo el refrigerante, ya que es tóxico para mascotas y perjudicial para el medio ambiente. También puede haber refrigerante restante en la bomba, por lo que es prudente colocar el recipiente también debajo de ella al retirarla. El refrigerante usado debe desecharse adecuadamente en un centro de reciclaje de materiales peligrosos.
2. Acceso a la Bomba: Esto puede ser la parte más laboriosa. Puede requerir retirar cubiertas de plástico, mangueras, poleas e incluso soportes del motor o componentes auxiliares para tener espacio de trabajo. Si la bomba es accionada por correa serpentine, se debe liberar la tensión del tensor y retirar la correa. Si es accionada por correa de distribución, se debe acceder a la cubierta de distribución y retirar la correa siguiendo los procedimientos específicos para mantener la sincronización del motor.
3. Retirar la Bomba Antigua: La bomba de agua está sujeta al bloque motor mediante varios pernos. Es importante notar si los pernos tienen diferentes longitudes y registrar su ubicación exacta para facilitar la instalación de la nueva bomba. Una vez retirados los pernos, la bomba puede requerir un ligero golpeteo con un mazo de goma o el uso cuidadoso de una palanca para desprenderla, ya que puede estar adherida por la junta o el sellador.
4. Limpieza de las Superficies: Con la bomba antigua retirada, es fundamental limpiar a fondo la superficie de montaje en el bloque motor. Se debe raspar cualquier residuo de junta vieja o sellador con una espátula de plástico (para no dañar la superficie de aluminio o hierro fundido). La superficie debe quedar limpia y lisa para asegurar un sellado hermético con la nueva bomba. Se puede usar un limpiador de frenos para eliminar cualquier residuo restante.
5. Montaje de la Nueva Bomba: La nueva bomba de agua se instala con una junta nueva o un sello de goma (similar a una junta tórica o O-ring), siguiendo las instrucciones del fabricante de la bomba o del vehículo sobre cómo colocar el sellado. La bomba se fija con los pernos, apretándolos al par especificado utilizando una llave dinamométrica. El orden de apriete también puede ser importante para asegurar una presión uniforme sobre la junta.
6. Reinstalación y Relleno: Se vuelven a instalar la correa (serpentine o de distribución, asegurando la tensión correcta y la sincronización en el caso de la de distribución), las mangueras y cualquier otro componente que se retiró para acceder a la bomba. Finalmente, se rellena el sistema de refrigeración con el tipo y la mezcla correcta de refrigerante, siguiendo el procedimiento para purgar el aire del sistema ('sangrar' o 'burp' el sistema) para evitar bolsas de aire que podrían causar sobrecalentamiento.
7. Verificación: Una vez completado el trabajo, se arranca el motor, se verifica que no haya fugas y se observa el indicador de temperatura durante un tiempo. Una prueba de conducción corta es recomendable para asegurar que la temperatura del refrigerante se mantenga estable dentro del rango normal.

La duración de este trabajo puede variar enormemente. Un reemplazo en un sistema de correa serpentine de fácil acceso podría tomar menos de dos horas, mientras que una bomba accionada por correa de distribución en un motor complejo podría requerir medio día o más.

Preguntas Frecuentes sobre la Bomba de Agua Automotriz

Aquí respondemos algunas dudas comunes sobre este componente vital:

¿Por qué es tan importante la bomba de agua?
Es crucial porque hace circular el líquido refrigerante, impidiendo que el motor se sobrecaliente y sufra daños graves o irreversibles.

¿Cómo puedo saber si mi bomba de agua está fallando?
Los signos más comunes son el sobrecalentamiento del motor, fugas de refrigerante (a menudo visibles cerca de un orificio de drenaje) y ruidos (chirridos o zumbidos) provenientes de la bomba.

¿Cuántos tipos principales de bombas de agua hay según su accionamiento?
Existen cuatro tipos principales: accionadas por correa de ventilador, por correa serpentine, por correa de distribución y eléctricas.

Si mi coche tiene correa de distribución, ¿debo cambiar la bomba de agua al mismo tiempo?
Sí, es una recomendación muy común y práctica. Dado que la mano de obra para acceder a la correa de distribución es considerable, reemplazar la bomba (si es accionada por esta correa) al mismo tiempo ahorra costos futuros y previene un fallo de la bomba poco después.

¿Puedo seguir conduciendo si mi bomba de agua tiene una fuga o hace ruido?
No es recomendable. Una bomba de agua que fuga o hace ruido es un indicio de fallo inminente. Conducir con una bomba defectuosa puede llevar rápidamente a un sobrecalentamiento severo y causar daños permanentes y muy costosos al motor. Es mejor detener el vehículo y buscar asistencia mecánica lo antes posible.

¿Cuál es la vida útil esperada de una bomba de agua?
Aunque varía según el fabricante y el modelo, muchas bombas de agua tienen una vida útil estimada de alrededor de 90.000 a 100.000 kilómetros. Sin embargo, siempre consulte el manual de mantenimiento de su vehículo para obtener la recomendación específica.

En conclusión, la bomba de agua es un componente modesto pero absolutamente esencial para la longevidad y el correcto funcionamiento de cualquier motor de combustión interna. Conocer sus tipos, estar atento a las señales de fallo y seguir los intervalos de reemplazo preventivo, especialmente cuando está ligada a la correa de distribución, son acciones clave para mantener nuestro vehículo en buen estado y evitar sorpresas desagradables y costosas.
